2.6.1 冷却液温度和经期温度传感器作用安装及类型
1.作用
检测冷却液温度、进气温度，修正喷油量和点火时刻。
2.安装
冷却液温度传感器装于缸体、缸盖的水套或节温器；
进气温度传感器装于滤清器后进气软管上或与进气流量传感器、进气压力传感器组成为一体。
30 类型
绕线电阻式、热敏电阻式、扩散电阻式、半导体晶体管式、金属芯式、热电偶式等。
应用较多的是热敏电阻式。
4.结构
NTC（负温度系数）和PTC（正温度系数）热敏电阻传感器，多用NTC。
2.6.2原理
温度↑电阻↓电压↓喷油量↓
2.6.3检测
1.万用表检测
供电电压：拔下连接器，点火开关ON，测量插头THW与搭铁间的电压，应为5V。
搭铁电阻：拔下连接器，点火开关OFF，测量插头Ｅ3与搭铁间的电阻，应为0。
静态检测：拔下连接器，拆下传感器，浸入热水中，测量插座两接脚间的电阻，应与规定相符。
动态检测：插好连接器，点火开关ON，测量两接脚间的电压，应与规定相符（在1-5V间变化)。
2. 示波器检测
模拟信号：通常冷车时传感器的电压应在3V～5V之间，然后随着发动机运转，水温升高，信号电压减至正常水温时的1V左右。
若传感器电路开路，信号电压波形出现向上的尖峰(到参考电压值)，若传感器电路短路，信号电压出现向下的尖峰（到接地值)。
液位传感器的应用及原理液位传感器的应用液位传感器是一种用于检测液体或固体级别的传感器。
液位传感器广泛应用于各种工业领域和应用中，其中包括但不仅限于以下几个方面：1.工业自动化：液位传感器常被用于监测和控制工业过程中的液位状态，如水处理、油田开采、化学生产等。
通过及时准确地监测液位，液位传感器能够帮助实现自动化控制和节省人力成本。
2.环境监测：液位传感器在环境监测中起着重要的作用。
例如，用于测量水库、湖泊、河流、地下水位的变化；用于监测水井的水位，以确保饮用水供应安全；用于检测水污染物的浓度，保护环境安全等。
3.物流与仓储：液位传感器被广泛应用于物流和仓储管理中，用于监测油罐、燃料储存罐、粮食仓储等容器中的液位状态。
通过实时监测液位，物流公司和仓库管理者可以及时调度货物，预防物料溢出或耗尽的问题。
4.汽车工业：液位传感器在汽车工业中发挥着关键作用。
它们被用于监测车辆燃料箱中的油位，以及车辆冷却液、刹车液等仪表盘中的液位。
这些传感器不仅帮助驾驶者了解车辆状况，还能预警潜在问题，确保行车安全。
液位传感器的原理液位传感器的工作原理各不相同，下面介绍几种常见的液位传感器原理：1.浮子式液位传感器：浮子式液位传感器是一种机械式传感器，在液体中浮沉的浮球通过机械系统与传感器输出相关的电信号。
当液位上升时，浮球也会上升，通过浮子上的磁体和磁敏元件之间的磁力变化，转化为电信号输出。
浮球下降时，输出信号减小或消失。
2.压力式液位传感器：压力式液位传感器可以通过液位的静压力来判断液位高低。
传感器中的压力传感器或压力变送器可以感应到液体表面施加在传感器上的压力，根据压力的变化来确定液位高度。
3.电容式液位传感器：电容式液位传感器利用液位介质与传感器之间的电容变化来检测液位高低。
当液位上升时，液体与传感器之间的介电常数增加，电容值增大。
传感器测量电路会根据电容值变化来确定液位高度。
4.声波式液位传感器：声波式液位传感器通过发射和接收超声波信号来测量液位高度。
13个柴油车传感器位置、功能详解电控柴油发动机上的传感器可谓五花八门，大致分为压力传感器、温度传感器、速度与位置传感器三类，细分类型大约有十余种，而今天就给大家介绍大多电控柴油机所必备传感器。
一、曲轴转速传感器结构：磁脉冲式功能：用于测量发动机转速和曲轴转角。
安装位置：飞轮壳上，曲轴皮带轮旁，发动机缸体上二、凸轮轴位置传感器结构：以磁绕组方式功用：凸轮轴每转一圈向ECU提供一个信号，ECU据此确定那个气缸的活塞处于压缩行程上止点。
安装位置：在凸轮轴前端三、共轨压力传感器结构：压阻式高压传感器，最高频率在1KHz，测量范围在0-200Mpa功用：实时测定共轨管中的实际压力信号并反馈给ECU，增减调节油压安装位置：共轨管上四、冷却液传感器结构：负温度细数的热敏电阻，其使用范围为40-130°C功用：主要用于测量发动机冷却的温度，从而进一步精确控制燃油喷射量安装位置：在节温体上五、进气压力传感器结构：半导体压敏电阻式压力传感体功用：计算空气量，用来控制空燃比和负温度细数的热敏电阻，从而进一步精确控制燃油喷射量。
安装位置：安装在进气歧管六、燃油温度传感器结构：负温度细数的热敏电阻，其使用范围为﹣40-130°C。
功用：用于向发动机控制单元提供燃油温度信号，一般设置在第二级燃油滤清器盖内。
发动机控制单元根据燃油的温度变化对喷油量进行修正，因为燃油随温度升高而膨胀变得密度变小。
位置: 在主油管上七、机油温度传感器结构：负温度细数的热敏电阻功用:用于向发动机控制单元提供发动机的机油温度，特别是在寒冷气温状态下。
位置：主机油管上八、水温传感器功能：测量冷却液温度，用于喷油量的修正，扭矩修正，轨压修正以及热保护。
位置：位于发动机出水口管路上九、大气压力传感器功能：检测大气压力，测量海拔高度，用于控制喷油参数的修正。
位置：大气压力传感器集成在ECU内十、空气流量计功能：测量进入进气管得空气量，用于喷油量的修正。
简述冷却液温度传感器的作用(一)简述冷却液温度传感器的作用什么是冷却液温度传感器？冷却液温度传感器是一种用于测量发动机冷却液温度的传感器。
它通常由金属质地的温度敏感元件和与之相连的电子电路组成。
冷却液温度传感器的作用冷却液温度传感器在汽车或其他机械设备中扮演着重要的角色，它具有以下功能：1.监测引擎温度：冷却液温度传感器能够实时监测发动机的冷却液温度，确保引擎的运行温度处于合适的范围内。
过高或过低的温度可能导致引擎故障或性能下降。
2.控制冷却系统：依据冷却液温度传感器提供的数据，车辆的冷却系统能够自动调节冷却液的流动和冷却效果。
当温度过高时，系统会自动增加冷却液的流动速度来降低温度；当温度过低时，系统则会减少冷却液的流动速度。
3.保护引擎：冷却液温度传感器能够及时检测到引擎温度异常，如过热，从而触发警报或提醒驾驶员进行检修。
通过保持引擎在适宜的温度范围内工作，传感器有助于防止引擎过热引起的损坏和事故。
4.提高燃油效率：合适的冷却液温度不仅有助于保护引擎，还能帮助提高燃油效率。
在冷启动时，传感器会告诉车辆控制系统提高燃料供给，以加速冷却液的升温。
一旦冷却液温度稳定在理想范围内，系统就会降低燃料供给，从而降低燃油消耗。
结论冷却液温度传感器在发动机的正常运行中起到了重要的作用。
它不仅能及时监测和控制冷却液的温度，还能保障引擎的性能和安全。
对于驾驶员来说，定期检查和维护冷却系统和冷却液温度传感器是确保汽车健康运行的关键步骤之一。
注意事项在使用和维护冷却液温度传感器时，需要注意以下事项：1.定期检查冷却液：保持冷却液处于适当的液位和质量，定期检查冷却液的浓度和状态。
过低或过高的冷却液水平都会影响传感器的准确性。
2.避免温度突变：冷却液温度传感器通常需要一定时间来适应温度变化。
避免突然改变冷却液温度，以免对传感器造成损害。
3.及时修复故障：如果发现冷却液温度传感器工作异常，如温度读数不准确或无法正常工作，应及时修复或更换传感器，以免引发更严重的问题。
冷却液液位传感器的工作原理是怎样的呢？在汽车或其他需要冷却系统的机器中，冷却液液位传感器是一个非常重要的元件，它主要用来监测冷却液的液位。
本文将介绍冷却液液位传感器的工作原理和主要特点。
冷却液液位传感器的定义首先我们需要知道，什么是冷却液液位传感器？它实际上是一种传感器，能够检测冷却系统中液位的变化。
当冷却液的液位太低或太高时，它会自动发送信号给车辆的电脑系统，这样车辆系统就能及时发出警告，以避免引擎过热或其他相关问题的出现。
冷却液液位传感器的工作原理冷却液液位传感器的工作原理比较简单，它实际上是一个浮子开关。
当液位低于预设值时，浮子就会下降，打开开关；而当液位高于预设值时，浮子则会上升，关闭开关。
这样，通过这种简单的机械结构，来检测冷却液的液位状态。
冷却液液位传感器的操作原理基于阿基米德原理，该原理说明了一个浸入液体中的物体所受到的上浮力等于被该物体所代替的液体的重量。
因此，当浮子受到上浮力时，系统就会切断警告灯，而当浮子下沉到某个程度时，系统则会发出警告。
建议使用耐高温塑料来制作液位传感器浮子，包括聚酰亚胺材料，这种材料比大多数其他材料更适合用于汽车冷却系统中。
冷却液液位传感器的特点下面介绍冷却液液位传感器的一些特点：响应时间快冷却液液位传感器响应时间快，能够迅速检测到冷却液的液位变化，并将信息反馈给车载电脑。
这样，车辆的系统可以及时采取必要的行动，以防止引擎过热或其他相关问题的出现。
可靠性高冷却液液位传感器采用的是浮子开关，机构简单，因此安装位置不会被太过严格地限制。
此外，由于其结构简单，因此该传感器一般不会出现故障，具有高可靠性。
方便维护冷却液液位传感器安装在容易接近的位置，因此对于维护人员而言，维护工作非常方便。
并且由于其结构简单、故障率低，故通常也不需要经常性地检修和维护。
总结冷却液液位传感器是一种用来监测冷却液液位的传感器，它的工作原理非常简单：通过一个浮子开关来检测液位的变化。
此外，冷却液液位传感器响应时间快，可靠性高，方便维护等一系列特点，都使得其在汽车冷却系统中扮演着非常重要的角色。

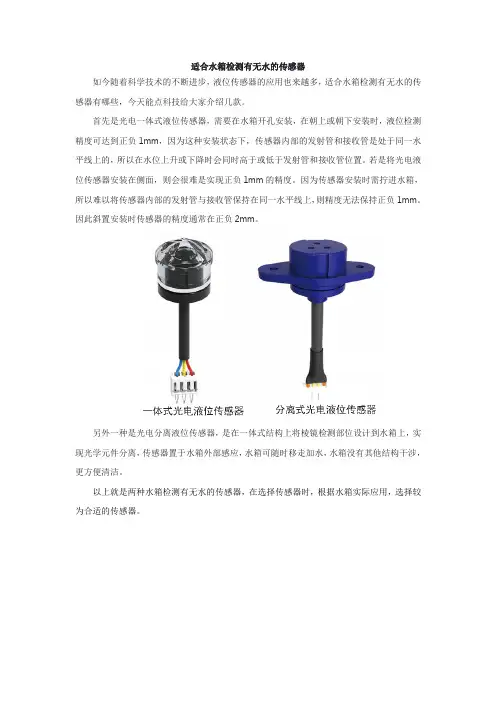

适合水箱检测有无水的传感器
如今随着科学技术的不断进步，液位传感器的应用也来越多，适合水箱检测有无水的传感器有哪些，今天能点科技给大家介绍几款。
首先是光电一体式液位传感器，需要在水箱开孔安装，在朝上或朝下安装时，液位检测精度可达到正负1mm，因为这种安装状态下，传感器内部的发射管和接收管是处于同一水平线上的，所以在水位上升或下降时会同时高于或低于发射管和接收管位置。
若是将光电液位传感器安装在侧面，则会很难是实现正负1mm的精度。
因为传感器安装时需拧进水箱，所以难以将传感器内部的发射管与接收管保持在同一水平线上，则精度无法保持正负1mm。
因此斜置安装时传感器的精度通常在正负2mm。
另外一种是光电分离液位传感器，是在一体式结构上将棱镜检测部位设计到水箱上，实现光学元件分离，传感器置于水箱外部感应，水箱可随时移走加水，水箱没有其他结构干涉，更方便清洁。
以上就是两种水箱检测有无水的传感器，在选择传感器时，根据水箱实际应用，选择较为合适的传感器。
液位传感器工作原理和功能
液位传感器是一种用于测量液体容器中液位高低的设备。
其工作原理是通过检测液体和气体的接触界面位置来确定液位的高度。
液位传感器可以采用多种工作原理，其中一种常见的原理是浮子法。
该原理利用一个浮子连接到一个浮子杆或测量杆，并根据液体的浮力来测量液位。
浮子的浮力与液体的密度、液位位置和浮子的体积有关，所以通过测量浮子的位置，可以推算出液位的高度。
液位传感器的功能主要包括以下几个方面：
1. 液位监测：液位传感器可以实时监测液体容器中的液位高度，以便及时掌握液体的用量和储存状态。
2. 控制和报警：液位传感器可以与控制系统相连，当液位高度超过或低于设定的阈值时，会触发相应的控制和报警信号，以便采取相应的措施。
3. 自动化控制：液位传感器可以用于自动化控制系统中，实现液位的自动调节和控制，提高生产过程的精确度和效率。
4. 安全保护：液位传感器可以用于监测液体容器的液位，提供安全保护功能，如防止液体溢出、泄漏等危险情况的发生。
5. 数据记录和分析：液位传感器可以记录和分析液位随时间的变化趋势，为生产管理和品质控制提供数据支持。
综上所述，液位传感器通过测量液体和气体的接触界面位置来确定液位的高度，具有液位监测、控制和报警、自动化控制、安全保护以及数据记录与分析等功能。
船舶柴油机传感器介绍
船舶柴油机传感器是用于监测和控制柴油机运行状态的设备，可以实时监测柴油机的各种参数，包括油压、油温、转速、负荷、进气压力、排气温度等，并将监测到的数据传输给控制系统进行分析和处理，以保证柴油机的正常运行和安全性。
以下是一些常见的船舶柴油机传感器及其功能介绍：
1. 油压传感器：监测柴油机的油压，确保油压在正常范围内，并及时报警，以防止油泵故障或柴油机过热。
2. 油温传感器：监测柴油机的油温和水温，确保温度在正常范围内，并及时报警，以防止柴油机过热或润滑不良。
3. 转速传感器：监测柴油机的转速，确保转速在正常范围内，并及时报警，以防止柴油机超速或负荷过大。
4. 进气压力传感器：监测柴油机的进气压力，确保压力在正常范围内，并及时报警，以防止进气系统故障或柴油机过热。
5. 排气温度传感器：监测柴油机的排气温度，确保温度在正常范围内，并及时报警，以防止排气系统故障或柴油机过热。
6. 冷却水流量传感器：监测柴油机的冷却水流量，确保冷却水循环正常，并及时报警，以防止柴油机过热或冷却系
统故障。
7. 燃油消耗传感器：监测柴油机的燃油消耗，确保燃油消耗在正常范围内，并及时报警，以防止燃油浪费或燃料系统故障。
总之，船舶柴油机传感器是柴油机监测和控制系统中非常重要的组成部分，通过监测和控制柴油机的各种参数，可以保证柴油机的正常运行和安全性。
冷却液及冷却液温度传感器分析
一、冷却液简介
冷却液是一种适用于作为机械传动系统散热的介质，其有效通过流动
的冷却液将机械设备的热量转移到空气中去，以保证机械设备的正常运行。
一般来说，冷却液是一种由水、乙二醇和专用添加剂组成的混合液体，其
中水可以有效携带热量，而乙二醇和添加剂可以有效防腐和抑菌。
冷却液温度传感器用于检测机械设备的散热状况，它可以将系统中的
温度变化转换成一定的电压变化，从而实现电信号的输入和输出控制，用
于检测机械设备的温度信息。
一般来讲，冷却液温度传感器是由温度敏感
元件和显示电路组成，而温度敏感元件则包括热敏电阻、热电偶、热电容
器和热电子器件等，温度传感器可以分为两种类型：半导体型和电阻型。
半导体型温度传感器主要由温度检测器和显示器电路组成，具有良好
的精度和响应速度，易于操作。
该设备的数据稳定性好，精度高，动态特
性优越，抗干扰能力强，制造成本低廉，可以根据客户的要求设计各种温
度传感器。
电阻式温度传感器由温度敏感电阻器和显示器电路组成。
发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。
然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。
这些传感器扮演着监测和控制发动机运行的重要角色。
在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。
1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。
通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。
它有助于减少废气排放和提高燃油经济性。
2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。
它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。
通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。
3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。
通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。
它对于发动机的节能、减排和动力输出都起着至关重要的作用。
4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。
凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。
5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。
准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。
气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。
6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。
汽车八大传感器以及安装位置和作用1. 发动机冷却液液位传感器此传感器在冷却液膨胀箱盖上。
当发动机冷却液位下降后，启亮报警指示灯。
此开关为常闭开关。
2. 发动机冷却液温度传感器此传感器在冷却液膨胀箱盖上。
温度传感器的电阻与冷却液温度成正比变化，该传感器向仪表盘发送调解信号电压操纵仪表。
发动机冷地液温度在仪表盘上以显示条形式显示，显示条最多为12格，每格表示5～6摄氏度。
发动机冷机（温度低于56摄氏度）时，显示条只显示1格；当发动机处于正常工作温度时，显示条将最多显示10格；发动机温度过高、显示格数从11增到12时，启亮仪表盘上的报警指标灯报警。
此报警为关键性报警。
3. 发动机机油压力传感器此传感器在机体石侧，为常闭开关。
传感器的电阻与发动机机油压力成正比变化，向仪表组发现调解信号电压操纵仪表。
报警压力取决于发动机转速。
在发动机转速低于500r/min时，开关关闭。
在以下几种情况时，开关打开，启亮报警无线电示灯报警同时机油压力显示条降低至最少格：1）发动机转速为500～1500r/min，机油压力低于60kPa时；2）发动机转速为1500～2000r/min，机油压力低于110kPa时；3）发动机转速为2 除此之外，根据车型的不同还有其它传感器4. 碰撞传感器雨水感应传感器（下雨时雨刷可以自动工作）灯光传感器环境温度传感器5. 空气流量传感器空气流量传感器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一。
根据测量原理不同，可以分为旋转翼片式空气流量传感器（丰田PREVIA旅行车）、卡门涡游式空气流量传感器（丰田凌志LS400轿车）、热线式空气流量传感器（日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃尔沃B230F发动机）和热膜式空气流量传感器四种型式。
前两者为体积流量型，后两者为质量流量型。
目前主要采用热线式空气流量传感器和热膜式空气流量传感器两种。
一文详解七种液位传感器的应用及原理液位传感器是一种用于测量液体高度的设备，它在自动化控制系统和工业领域中广泛应用。
下面将详细介绍七种常见的液位传感器的应用及原理。
1.浮球液位传感器：应用：浮球液位传感器适用于液体介质较为简单的场景，如水箱、油罐等，能够提供连续的液位信号输出，可用于液位控制和报警。
原理：浮球液位传感器通过浮子的浮力与液位的高低相对应来测量液位。
当液位升高时，浮子也会随之上升，通过浮球液位传感器内部的开关或电阻变化等机制，将液位的变化转化为电信号输出。
2.磁翻板液位传感器：应用：磁翻板液位传感器广泛应用于液体介质较为复杂的场景，如酸、碱、腐蚀性介质等。
它适用于液位报警和液位控制，常见于化工、石油、煤炭等行业。
原理：磁翻板液位传感器通过液位的高低来控制磁翻板的翻转状态。
在传感器中，有一根带磁性或有磁铁的翻板，当液位升高或降低到一定程度时，磁翻板会在液位传感器内翻转，触发输出信号。
3.电容液位传感器：应用：电容液位传感器广泛应用于各种工业场景，可以测量各种液体和固体的液位高度。
常见于食品加工、粮食储藏、水处理等行业。
原理：电容液位传感器利用电容效应测量液位。
传感器的外壳和电极构成一个电容，当液位变化时，液体与电容之间的介电常数会发生变化，从而改变了电容的值。
通过测量电容的变化，可以得到液位的高低。
4.振荡液位传感器：应用：振荡液位传感器适用于多种行业，用于测量液体的高度。
常见于液体储罐、池塘、井等场景。
原理：振荡液位传感器通过液体的振荡频率来测量液位。
传感器通过将波导浸入液体中形成振动系统，当液位变化导致振动频率的变化时，传感器会将振动信号转化为液位信号输出。
5.压阻液位传感器：应用：压阻液位传感器广泛应用于液体、固体介质的液位测量，如化工厂、水处理场所等。
原理：压阻液位传感器通过荷重片的变形来测量液位。
荷重片会随液位的变化而受到不同的力，进而改变电阻值。
通过测量电阻的变化，可以得到液位的高低。
液位测量传感器的原理及应用液位测量传感器是一种常用的仪器设备，用于测量液体中的液位高度。
它具有广泛的应用领域，无论是工业生产还是日常生活中，液位测量传感器都发挥着重要的作用。
本文将介绍液位测量传感器的原理和一些常见的应用。
一、液位测量传感器的原理液位测量传感器的原理基于物理性质的变化，通过测量液体中的某种性质来确定液位的高度。
以下是几种常见的液位测量原理：1. 压力传感原理液位测量传感器中的压力传感器是最常见的类型之一。
当液体高度增加时，液体的压力也随之增加。
传感器通过测量液体对传感器底部施加的压力来确定液位高度。
2. 超声波传感原理超声波液位传感器通过发射超声波脉冲并测量传播时间来确定液位的高低。
当超声波遇到液体时，一部分能量会被反射回传感器，根据反射时间可以计算液位高度。
3. 电容传感原理电容液位传感器基于液体对电容器电容值的影响来测量液位高度。
当液体高度变化时，液体与电容器之间的介质常数也会发生变化，从而导致电容值的变化。
传感器通过测量电容值的变化来确定液位高度。
4. 演电传感原理演电液位传感器利用液体与电极之间的电阻变化来测量液位高度。
电极通常被放置在液体的表面，当液体高度改变时，液体与电极之间的电阻也会发生变化。
通过测量电阻值的变化来判断液位的高低。
二、液位测量传感器的应用液位测量传感器在工业生产中起到了至关重要的作用。
以下是液位测量传感器的一些常见应用：1. 炼油行业在炼油过程中，液位测量传感器被广泛应用于储油罐和流程容器中，用于监测液体的液位和流量。
它可以确保生产过程的稳定性和安全性，同时实现自动控制。
2. 化学工业在化学工业中，液位测量传感器常用于反应釜、储罐和管道中。
它可以监测液体的液位和温度，以确保化学反应的精确控制和安全操作。
3. 饮食行业在食品和饮料生产中，液位测量传感器被用于罐装和灌装流程中，确保产品的一致性和质量。
它可以监测液体的液位和流量，控制灌装的准确性和速度。
4. 污水处理液位测量传感器在污水处理中起到了关键作用。
水箱液位传感器原理图水箱液位传感器是一种用于测量液体水位高度的装置，它可以广泛应用于工业生产、农业灌溉、家用水箱等领域。
本文将介绍水箱液位传感器的原理图及其工作原理。
首先，我们来看一下水箱液位传感器的原理图。
水箱液位传感器通常由传感器模块、信号处理模块和显示模块组成。
传感器模块包括浮子、浮子轴、传感器壳体、传感器芯片等部件。
信号处理模块包括模拟信号处理电路、数字信号处理电路等部件。
显示模块包括液晶显示屏、LED指示灯等部件。
整个系统通过传感器模块测量水箱内液体的液位高度，然后通过信号处理模块将测量到的信号转换成电信号，最后通过显示模块将结果显示出来。
水箱液位传感器的工作原理是利用浮子的浮沉来感应液位高度。
当液位上升时，浮子也随之上升，传感器模块内的传感器芯片会感应到浮子位置的变化，然后将信号传送到信号处理模块。
信号处理模块会将模拟信号转换成数字信号，并进行相应的处理，最后将结果显示在显示模块上。
当液位下降时，浮子也随之下降，传感器模块内的传感器芯片同样会感应到浮子位置的变化，并将信号传送到信号处理模块，最后显示在显示模块上。
水箱液位传感器的原理图中，传感器模块起到了感应液位高度的作用，信号处理模块起到了信号转换和处理的作用，显示模块起到了结果显示的作用。
整个系统通过这三个模块的协同作用，实现了对水箱内液位高度的准确测量和显示。
除了以上介绍的原理图和工作原理，水箱液位传感器还具有以下特点，1. 高精度，传感器模块采用高精度传感器芯片，能够实现对液位高度的精确测量；2. 高稳定性，信号处理模块采用稳定性高的电路部件，能够保证系统在长期使用中的稳定性；3. 易安装，水箱液位传感器采用简单的安装方式，用户可以根据自己的需要进行安装和调试。
总的来说，水箱液位传感器是一种应用广泛、性能稳定的液位测量装置，它通过传感器模块、信号处理模块和显示模块的协同作用，实现了对水箱内液位高度的准确测量和显示。
希望本文的介绍对大家有所帮助，谢谢阅读！。
冷却液温度传感器的工作原理
冷却液温度传感器通常采用热敏电阻或热电偶作为感测元件，通过测量冷却液的温度来判断发动机的工作状态。
具体工作原理如下：
1. 热敏电阻原理：热敏电阻是一种电阻值随温度变化的元件。
冷却液温度传感器中采用的常见热敏电阻材料是铂电阻（PT100或PT1000）。
在温度上升时，铂电阻的电阻值会随之增大，反之，温度下降时电阻值会减小。
传感器通过测量电阻的变化来确定冷却液的温度。
2. 热电偶原理：热电偶是由两种不同金属材料的导线组成。
温度差会引起两种金属之间产生温差电势，这是热电效应的基本原理。
冷却液温度传感器中常用的热电偶类型是K型热电偶。
传感器通过测量热电偶产生的电势来计算冷却液的温度。
无论是热敏电阻还是热电偶，冷却液温度传感器的工作原理都是利用材料的温度敏感性质来测量冷却液的温度变化。
用于柴油发动机水箱中冷却液液位监测的相关传感器
应用
发动机散热器，又叫发动机水箱，是水冷式发动机冷却系统的关键部件。
通过强制水循环对发动机进行冷却，是保证发动机在正常温度范围内连续工作的换热装置。
下面我们就来了解一下液位传感器在柴油发电机组水箱中的作用。
柴油发电机组的水箱,在发电机组整个机体当中,起着相当大的作用.如果水箱使用不当,会对柴油机和发电机造成相当大的损坏,严重时,会造成柴油机的报废.于是,如“正确使用柴油发电机组的水箱”就成为了比较重要的话题。
柴油发电机组的水箱是水冷式发动机的重要部件，作为水冷式发动机散热回路的一个重要组成部件，能够吸收缸体的热量，防止发动机过热由于水的比热容较大，吸收缸体的热量后温度升高并不是很多，所以发动机的热量通过冷却水这个液体回路，利用水作为载热体传导热，再通过大面积的散热片以对流的方式散热，以维持柴油发电机组发动机的合适工作温度。
