试验九：沥青混合料车辙试验

沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为300ｍm＊300mm*5０mm),在60℃得规定温度下,以一个轮压为0、7Ｍｐa得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加1mｍ变形需要行走得次数,即动稳定度,以次／mm表示。

动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。

一、试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料得配合比设计。

二、仪具与材料1、CZ－4型车辙试样成型仪(见图1-1)1)、用途:＼o＼ac(○，1)主要用于车辙试验时,对沥青混合料式样做碾压成型。

(图１-1)错误!适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。

2、主要技术指标碾压轮: 半径５00ｍｍ宽30０mm碾压轮温度范围: (可任意设定）室温~200摄氏度承载车走行速度：６次往返/分承载车走行距离: ３00ｍｍ承载车走行次数:0~９99次(任意设定)碾压轮压力范围: 0～１２KN碾压轮线压力（轮宽300mm，正压应力为9KＮ）: 3０0N/cm试样模型尺寸:300＊30０*50 cm3整机轮廓尺寸: ２0０ｃm(长）*6３cｍ(宽）*136 ｃm(高）整机重量: １、2吨2.车辙试验机(见图1－2）主要由下列部分组成：错误!试件台:可牢固地安装两种宽度(300mｍ与150mm)得规定尺寸试件得试模。

（图１-1）②试验轮:橡胶制得实心轮胎。

外径φ2０0mm,轮宽50mm,橡胶层厚１5mｍ。

橡胶硬度(国际标准硬度）20℃时为84±４；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为４2次／miｎ±1次／miｎ(21次往返／min),允许采用曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。

沥青混合料车辙试验永久变形量沥青混合料车辙试验是评估沥青路面永久变形性能的一种重要方法。

在道路使用过程中，车辙是指车辆轮胎在路面上留下的凹陷，长期积累会导致路面变形，影响行车安全和舒适度。

因此，车辙试验是评估沥青路面抗变形能力的重要指标之一。

永久变形量是指路面在车辙试验中所产生的变形，通常用来评估路面的稳定性和耐久性。

沥青混合料车辙试验永久变形量的大小直接反映了路面的变形特性，是评价路面质量和性能的重要指标之一。

沥青混合料车辙试验永久变形量受多种因素影响，主要包括材料性能、施工质量、交通荷载和环境条件等。

首先，沥青混合料的配合比、沥青含量、骨料性质等直接影响了路面的变形性能。

其次，施工工艺对路面的压实度和质量也有重要影响，过高或过低的压实度都会导致车辙试验永久变形量的增加。

此外，交通荷载是导致路面变形的主要原因之一，频繁的车辆通行会使路面产生变形，增加车辙试验永久变形量。

最后，环境条件如温度、湿度等也会对路面的变形性能产生影响，特别是在极端气候条件下，路面的永久变形量会显著增加。

为了减少沥青混合料车辙试验永久变形量，可以采取一系列措施。

首先，优化沥青混合料的配合比和施工工艺，选择合适的沥青含量和骨料粒径，确保路面的均匀性和密实度。

其次，加强路面维护和养护工作，及时修补和加固已经产生车辙的路段，延长路面的使用寿命。

同时，减少超载车辆的通行，合理分配交通荷载，减少对路面的损坏。

最后，加强环境监测和管理，根据不同气候条件采取相应的措施，保障路面在各种环境条件下的稳定性和耐久性。

总的来说，沥青混合料车辙试验永久变形量是评估路面永久变形性能的重要指标，受材料性能、施工质量、交通荷载和环境条件等多方面因素的影响。

通过优化设计、科学施工和合理管理，可以有效减少路面的永久变形量，提高路面的使用寿命和性能，保障行车安全和舒适度。

希望未来能够通过技术创新和管理措施，进一步提高沥青路面的抗变形能力，为交通运输行业的发展贡献力量。

沥青混合料车辙试验简介沥青混合料车辙试验是一种常用的沥青混合料性能评价试验，通过在路面上制造压实车辙并进行观测与测量，来评估沥青混合料的耐久性、变形性等性能。

本文将介绍沥青混合料车辙试验的基本原理、试验方法和结果分析。

原理沥青混合料车辙试验基于路面的实际使用情况进行模拟，通过在路面上使用模拟车轮进行车辙制造，并对车辙进行观测与测试，以了解沥青混合料的变形性能和稳定性。

试验方法沥青混合料车辙试验一般分为以下几个步骤：1.路面准备：选择一段平直的路面作为试验区域。

清理路面上的杂物，并确保路面平整。

2.模拟车轮制造车辙：选择适当的模拟车轮进行试验。

按照设定的试验条件，使用模拟车轮在路面上制造车辙，通常采用连续车轮辗压方法或离散车轮衝击方法。

3.车辙观测与测量：在车辙制造完毕后，通过观察车辙的形状和测量车辙的长度、宽度等参数，来评估沥青混合料的变形性能和稳定性。

4.数据分析与结果评估：根据观测和测量得到的数据，对沥青混合料的性能进行评估和比较。

结果分析沥青混合料车辙试验的结果分析主要包括以下几个方面：1.车辙形状：观察车辙的形状可以了解沥青混合料的变形情况。

如果车辙较深且边缘清晰，表示沥青混合料的变形性能较差；如果车辙较浅且边缘模糊，表示沥青混合料的变形性能较好。

2.车辙长度和宽度：测量车辙的长度和宽度可以了解沥青混合料的稳定性。

车辙长度和宽度越小，表示沥青混合料的稳定性越好。

3.其他参数：根据需要，还可以对车辙的其他参数进行测量和分析，如车辙的变形程度、车辙的变形形式等。

通过对车辙试验结果的分析，可以评估不同沥青混合料的品质和耐久性，为道路建设提供参考。

总结沥青混合料车辙试验是道路材料工程中常用的一项试验，通过在路面上模拟车辙制造和观测测量，可以评估沥青混合料的变形性能和稳定性。

试验结果的分析可以为道路建设提供有关沥青混合料品质和耐久性的参考，有助于选择合适的路面材料和施工方法。

三、判断题：1、土的含水量是指土中水与干土质量之比。

（√）2、建设项目工程质量等级评定，采用单位工程优良率和建设项目工程质量评分值的指标控制。

（√）3、核子密度仪法测定的现场压实度不宜作为评定验收的依据。

（√）4、灌砂试验时，每换用一次量砂，都必须测定松方密度。

（√）5、土基回弹模量测试，可以不进行预压直接进行加载测试。

（×）6、土基CBR值测试，标准压强（当贯入量为5.0㎜时）为10.5MPa。

（√）7、贝克曼梁弯沉测试标准车根据公路等级选择，二级公路应采用后轴10t的B22-100标准车。

（√）8、回弹仪检测水泥砼路面强度，回弹仪的轴线应始终垂直于砼路面。

（√）9、沥青混合料车辙试验，测定温度应控制在40℃±1℃。

（×）10、采用超声回弹法检验路面水泥砼抗弯强度，适用于龄期大于7d，强度已达设计抗压强度80%以上的水泥砼。

（×）11、手工铺砂法是测定路面构造深度目前常用的方法。

（√）12、摆式仪测定路面抗滑值，在使用前必须进行标定。

（√）13、对于含有粒料的稳定土及松散性材料不能用环刀法测定现场密度。

（√）14、土方路基验收实测项目有压实度、弯沉、平整度等指标。

（√）15、表干法适用于测定吸水率大于2%的各种沥青混合料密度。

（×）16、沥青混合料马歇尔稳定度试验，标准马歇尔试件应在60℃±1℃的恒温水中恒温30min～40min。

（√）17、沥青混合料标准试件制作，当集料公称最大粒径小于或等于19.0㎜时，可直接取样（直接法）。

（×）18、用干燥的磨细消石灰或生石灰粉作为矿料的一部分，可以增大沥青混合料的抗剥离性能。

（√）19、水泥砼上加铺沥青面层的复合式路面，沥青面层不必检查弯沉。

（√）20、无机结合料稳定土无侧限抗压强度试验，试件养生时间应为28d。

（×）21、对特大工程，可单独制订更严格的质量标准进行质量管理，但其质量等级评定仍以《公路工程质量检验评定标准》为准。

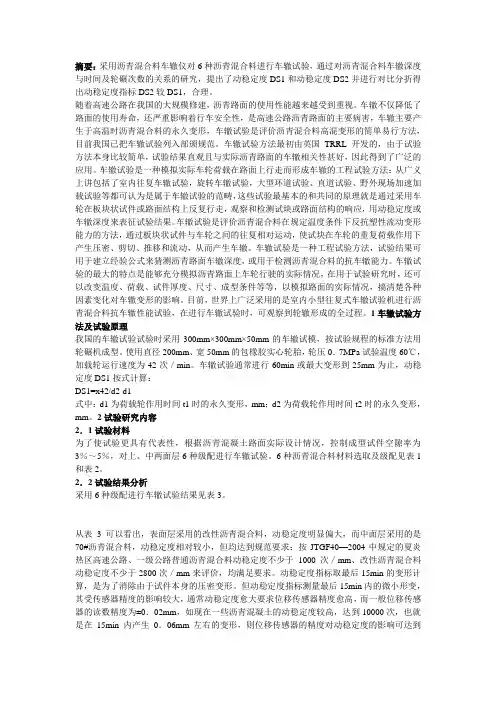

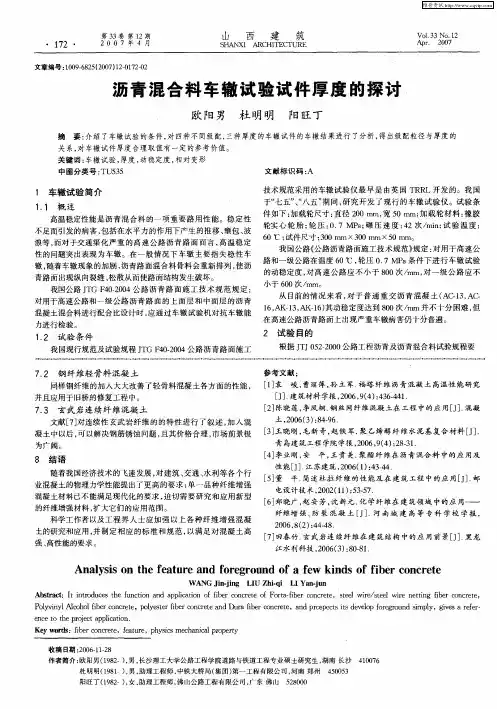

摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。

随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。

车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。

车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。

车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。

车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。

车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。

车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。

目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。

1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。

沥青混合料车辙试验操作细则1.总则1.1.本细则适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验。

1.2.本细则参照现行规范JTJ052―2000编制。

2.仪器设备2.1.车辙成型机。

2.2.全自动混合料拌和机。

2.3.试模：300×300×50mm 。

2.4.切割机。

2.5.烘箱装有温度调节器。

2.6.车辙试验机。

2.7.台称、天平或电子秤。

2.8.其它：电炉、煤气炉、沥青熔化锅、拌合铲、标准筛、滤纸、胶布、卡尺、秒表、粉笔、垫土或棉纱等。

3.试验步骤3.1.参照现行规范《JTJ052―2000》（T0703―1993.T0719―1993）。

4.数据处理4.1.从车辙试验自动记录变形曲线上读取45min(t 1)及60min （t 2）的车辙变形d 1及d 2准确至0.01mm 。

当变形过大，在末到60min 变形已达25min 时，测以达到25mm （d 2）时间为t 2，将其前15min 为t 1,此时的变形是为d 1。

4.2.沥青混合料试件的动稳定度按下式计算；211212)(100C C d d N t t DS ⨯⨯-⨯-= 式中：DS ―沥青混合料的动稳定度，次/mm 。

d 1 ―对应于时间t 1的变形量，mm 。

d 2 ―对应于时间t 2的变形量，mm 。

C 1 ―试验机类型修正系数。

C 2 ―试件修正系数。

N ―试验轮往返碾压速度，通常为42次/min 。

5.结果评定5.1.符合设计要求判为合格，否则判为不合格。

6.相关文件6.1.试验报告答理程序。

7.相关记录7.1.《车辙试验原始记录》。

四、沥青混合料的路用性能1、高温抗车辙性能马歇尔稳定度试验、车辙试验影响高温稳定性的主要因素：沥青用量、粘度、矿料级配和尺寸、形状；2、低温抗开裂；3、耐久性：空隙率和沥青饱和度、残留稳性度（浸水试验）；4、抗滑性能：构造深度、抗磨光性、颗粒形状与尺寸；5、施工和易性：影响因素是材料组成和施工条件控制。

二）沥青混合料试件制作方法击实法、轮碾法、静压法1、试验目的采用标准击实法或大型击实法制作沥青混合料试件，用于进行室内马歇尔稳定度试验和进行劈裂强度试验。

2、试验仪器与材料（1）实验室用沥青混合料拌和机：容量不少于10L。

（2）击实仪。

（3）试模：内径101.6mm±0.2mm，高87mm的圆柱形金属筒。

（4）脱模器。

（5）烘箱。

（6）天平或电子秤。

（7）温度计：分度为1℃。

3、试验方法与步骤(1）试件尺寸应符合试件直径不少于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1～1.5倍的规定。

(2）确定制作沥青混合料试件的拌和与压实温度。

4、成型操作(1）将拌好的沥青混合料，均匀称取一个试件所需的用量（标准马歇尔试件约1200g，大马歇尔试件约4050g）。

(2）从烘箱中取出预热的试模及套筒，将试模装在底座上，垫一张圆形的吸油性小的纸，用插刀或大螺丝刀沿周围插捣15次，中间10次。

在装好的混合料上面垫一张吸油性小的圆纸，将装有击实锤及导向棒的压实头插入试模中，然后开启电动机或人工将击实锤从457mm的度自由落下击实规定的次数（75次或50次）。

(3）试件击实一面后，取下套筒，将试模掉头，装上套筒，然后以同样的方法和次数击实另一面。

(4）试件击实结束后，立即用镊子取掉上下面的纸，用卡尺量取试件离试模上口的保证高度符合63.5mm±1.3mm（标准试件）。

(5）卸去套筒和底座，将装有试件的试模侧向放置冷却至室温后（不少于12h），置脱模机上脱出试件，逐一编号。

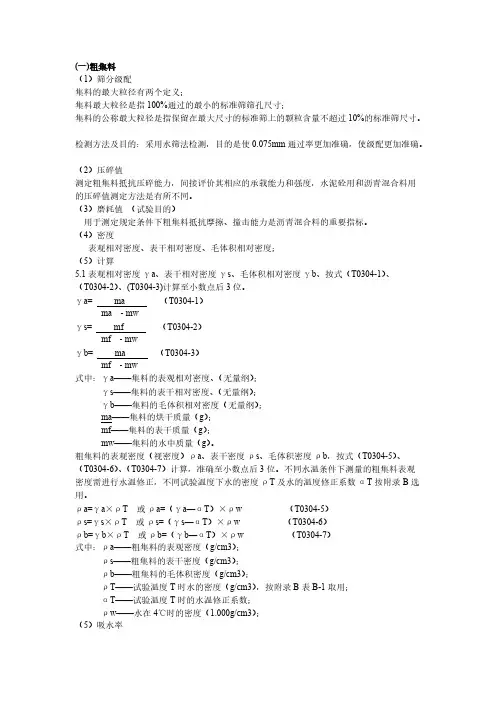

（三）压实沥青混合料密度试验●表干法：判定吸水率≤2%混合料试件●水中重法：几乎不吸水●蜡封法：吸水率>2%（2）计算试件的毛体积相对密度和毛体积密度，取3位小数。

T0719—2000沥青混合料车辙试验1、目的与适用范围1.1本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。

1.2车辙试验的试验温度与轮压可根据有关规定和需要选用，非经注明，试验温度为60℃，轮压为0.7MPa。

根据需要，如在寒冷地区也可采用45℃，在高温条件下采用70℃等，但应在报告中注明。

计算动稳定度的时间原则上为试验开始45min—60min之间。

1.3本方法适用于按T0703用轮碾成型机碾压成型的长300mm、宽300mm、厚50mm的板块状试件，也适用于现场切割制作长300mm、宽150mm、厚50mm板块状试件。

根据需要，试件的厚度也可采用40mm。

2仪具与材料2.1车辙试验机：示意图如图1，主要由下列部分组成：2.1.1试件台：可牢固地安装两种宽度（300mm及150mm）的规定尺寸试件的试模。

2.1.2试验轮：橡胶制的实心轮胎，外径φ200mm，轮宽50mm，橡胶层厚15mm。

橡胶硬度（国际标准硬度）20℃时为84±4，60℃时为78±2。

试验轮行走距离为230mm±10mm，往返碾压速度为42次/,min±1次/min（21次往返/min）。

允许采用曲柄连杆驱动试验台运动（试验轮不移动）或链驱动试验轮运动（试验台不动）的任一种方式。

2.1.3加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa,施加的总荷重为78kg左右，根据需要可以调整。

2.1.4试模：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm（试验室制作），亦可固定150mm宽的现场切制试件。

2.1.5变形测量装置：自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。

2.1.6温度检测装置：自动检测并记录试件表面及恒温室内温度的温度传感器、温度计、精密度0.5℃。

摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。

随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。

车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。

车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。

车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。

车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。

车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。

车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。

目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。

1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。

精心整理沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50n）m在60C 的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。

动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。

一.试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料的配合比设计。

二.仪具与材料1. CZ-4型车辙试样成型仪（见图1-1）适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。

2. 主要技术指标碾压轮：半径500mm宽300mm（可任意设定）室温~200摄氏度6次往返/分300mm0~999次（任意设定）0~12KN碾压轮线压力（轮宽300mm，正压应力为9KN）: 300N/cm 试样模型尺寸：300*300*50cm3整机轮廓尺寸：200cm （长）*63cm （宽）*136cm （高）整机重量：1.2吨2.车辙试验机（见图1-2）主要由下列部分组成:试件台：可牢固地安装两种宽度（300mm和150mm的规定尺寸试件的试模。

（图1-1）碾压轮温度范围承载车走行速度承载车走行距离承载车走行次数碾压轮压力范精心整理②试验轮：橡胶制的实心轮胎。

外径$ 200mm轮宽50mm橡胶层厚15mm橡胶硬度（国际标准硬度）20C时为84±4；60C时为78土2,试验轮行走距离为230mn± 10mm往返碾压速度为42次/min±l次/ min （21次往返/ min）,允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。

③加载装置：使试验轮与试件的接触压强在60C时为0.7MP吐0.05MPa施加的总荷载为78Kg左右，根据需要可以调整。

实验九:沥青混合料车辙试验一、目的与适用范围1.1 本方法适用于测定沥青混合料的高温抗车辙能力,供沥青混合料配合比设计的高温稳定性检验使用。

1.2 车辙试验的试验温度与轮压可根据有关规定和需要选用, 非经注明, 试验温度为 6O ℃, 轮压为 0.7MPa 。

根据需要,如在寒冷地区也可采用 45℃,在高温条件下采用 70℃等,但应在报告中注明。

计算动稳定度的时间原则上为试验开始后 45min ~60min 之间。

1.3 本方法适用于按 T0703用轮碾成型机碾压成型的长 300mm 、宽 300mm 、厚 50mm 的板块状试件, 也适用于现场切割制作长 300mm 、宽 150mm 、厚50mm 板块状试件。

根据需要, 试件的厚度也可采用 40mm 。

二、仪具与材料2.1 车辙试验机:包括试件台、试验轮、加载装置、试模、变形测量装置和温度检测装置。

2.2 恒温室:能保持恒温室温度 60℃±1℃(试件内部温度 60℃±0.5℃ ,根据需要亦可为其它需要的温度。

用于保温试件并进行试验。

2.3 台秤:称量 15kg ,感量不大于 5g 。

三、预习要求了解动稳定度及各参数的物理意义及计算方法。

四、方法与步骤4.1 准备工作4.1.1 试验轮接地压强测定:测定在 60℃时进行,在试验台上放置一块 50mm 厚的钢板, 其上铺一张毫米方格纸,上铺一张新的复写纸,以规定的 700N 荷载后试验轮静压复写纸, 即可在方格纸上得出轮压面积, 并由此求得接地压强。

当压强不符合0.7MPa ±0.05MPa , 荷载应予适当调整。

4.1.2 按《公路工程沥青及沥青混合料试验规程》 T0703用轮碾成型法制作车辙试验试块。

在试验室或工地制备成型的车辙试件,其标准尺寸为 300mm ⨯300mm ⨯50mm 。

也可从路面切割得到 300mm ⨯150mm ⨯50mm 的试件。

当直接在拌和厂取拌和好的沥青混合料样品制作试件检验生产配合比设计或混合料生产质量时, 必须将混合料装入保温桶中, 在温度下降至成型温度之前迅速送达试验室制作试件, 如果温度稍有不足,可放在供箱中稍事加热(时间不超过 30min 后使用。

沥青混合料车辙试验动稳定度技术要求
注：①如果其他月份的平均最高气温高于七月时，可使用该月平均最高气温；
②在特殊情况下，如钢桥面铺装、重载车特别多或纵坡较大的长距离上坡路段、厂矿专用道路，可酌情提高动稳定度的要求；
③对因气候寒冷确需使用针入度很大的沥青(如大于100)，动稳定度难以达到要求，或因采用石灰岩等不很坚硬的石料，改性沥青混合料的动稳定度难以达到要求等特殊情况，可酌情降低要求；
④为满足炎热地区及重载车要求，在配合比设计时采取减少最佳沥青用量的技术措施时，可适当提高试验温度或增加试验荷载进行试验，同时增加试件的碾压成型密度和施工压实度要求；
⑤车辙试验不得采用二次加热的混合料，试验必须检验其密度是否符合试验
规程的要求；
⑥如需要对公称最大粒径等于和大于26.5mm的混合料进行车辙试验，可适当增加试件的厚度，但不宜作为评定合格与否的依据。
