沥青混合料车辙试验记录表

沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为300ｍm＊300mm*5０mm),在60℃得规定温度下,以一个轮压为0、7Ｍｐa得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加1mｍ变形需要行走得次数,即动稳定度,以次／mm表示。

动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。

一、试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料得配合比设计。

二、仪具与材料1、CZ－4型车辙试样成型仪(见图1-1)1)、用途:＼o＼ac(○，1)主要用于车辙试验时,对沥青混合料式样做碾压成型。

(图１-1)错误!适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。

2、主要技术指标碾压轮: 半径５00ｍｍ宽30０mm碾压轮温度范围: (可任意设定）室温~200摄氏度承载车走行速度：６次往返/分承载车走行距离: ３00ｍｍ承载车走行次数:0~９99次(任意设定)碾压轮压力范围: 0～１２KN碾压轮线压力（轮宽300mm，正压应力为9KＮ）: 3０0N/cm试样模型尺寸:300＊30０*50 cm3整机轮廓尺寸: ２0０ｃm(长）*6３cｍ(宽）*136 ｃm(高）整机重量: １、2吨2.车辙试验机(见图1－2）主要由下列部分组成：错误!试件台:可牢固地安装两种宽度(300mｍ与150mm)得规定尺寸试件得试模。

（图１-1）②试验轮:橡胶制得实心轮胎。

外径φ2０0mm,轮宽50mm,橡胶层厚１5mｍ。

橡胶硬度(国际标准硬度）20℃时为84±４；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为４2次／miｎ±1次／miｎ(21次往返／min),允许采用曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。

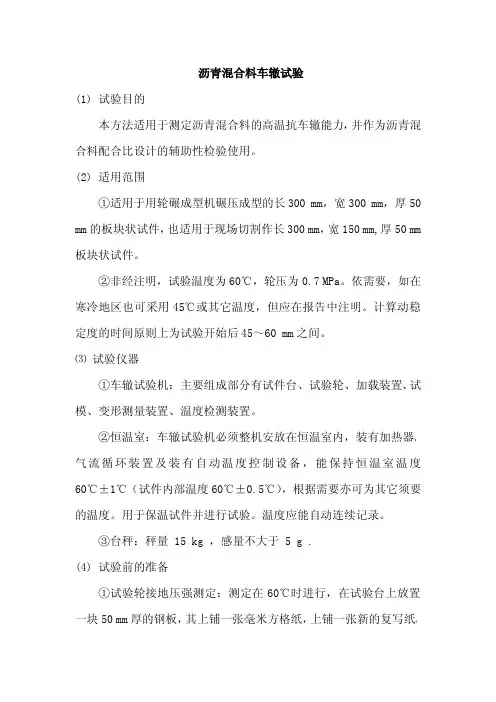

沥青混合料车辙试验(1)试验目的本方法适用于测定沥青混合料的高温抗车辙能力，并作为沥青混合料配合比设计的辅助性检验使用。

(2)适用范围①适用于用轮碾成型机碾压成型的长300mm，宽300mm，厚50 mm的板块状试件，也适用于现场切割作长300mm，宽150mm,厚50mm 板块状试件。

②非经注明，试验温度为60℃，轮压为0.7MPa。

依需要，如在寒冷地区也可采用45℃或其它温度，但应在报告中注明。

计算动稳定度的时间原则上为试验开始后45～60mm之间。

⑶试验仪器①车辙试验机：主要组成部分有试件台、试验轮、加载装置、试模、变形测量装置、温度检测装置。

②恒温室：车辙试验机必须整机安放在恒温室内，装有加热器、气流循环装置及装有自动温度控制设备，能保持恒温室温度60℃±1℃（试件内部温度60℃±0.5℃），根据需要亦可为其它须要的温度。

用于保温试件并进行试验。

温度应能自动连续记录。

③台秤：秤量15kg，感量不大于5g.(4)试验前的准备①试验轮接地压强测定：测定在60℃时进行，在试验台上放置一块50mm厚的钢板，其上铺一张毫米方格纸，上铺一张新的复写纸，以规定的700N荷载后试验轮静压复写纸，即可在方格纸上印出轮压面积，并由此求接地压强。

若压强不符合0.7±0.05MPa时，荷载应予适当调整。

②按规程规定用轮碾成型法制车辙试验试块。

在试验室或工地制备成型的车辙试件，其标准尺寸为300mm×150mm×50mm的试件。

③将试件脱模按规定的方法测定密度及孔隙率等各相物理指标。

经水浸，应用电风扇将其吹干，然后再装回原试模中。

④试件成型后，连同试模一起在常温条件下放置的时间不得少于12h。

对聚合物改性沥青混合料，放置的时间以48h为宜，使聚合物改性沥青充分固化后方可进行车辙试验，但室温放置时间也不得长于一周。

(5)试验步骤①将试件连同试模一起，置于达到试验温度60±1℃的恒温室中，保温不少于5h，也不得多于24h。

车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。

利用规范方法进行车辙实验，获得材料的动稳定度。

3、实验数据
具体实验数据如下文所示。

3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。

对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。

车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。

利用规范方法进行车辙实验，获得材料的动稳定度。

3、实验数据
具体实验数据如下文所示。

3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。

对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。

精心整理沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm），在60℃的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。

动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。

一.试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。

（2）二.1.CZ-41）.用途：主要用于车辙试验时，对沥青混合料式样做碾压成型。

（图1-1）2.2.主要由下列部分组成：试件台：可牢固地安装两种宽度（300mm和150mm）的规定尺寸试件的试模。

（图1-1）②试验轮：橡胶制的实心轮胎。

外径φ200mm，轮宽50mm，橡胶层厚15mm。

橡胶硬度（国际标准硬度）20℃时为84±4；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为42次／min±1次／min（21次往返／min），允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。

③加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根据需要可以调整。

④试模（图1-3）：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm。

（图1-3）图8-15⑤变形测量装置：自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。

3.4.三．1．2．3． 1.03，（1）.（2）.（3）.（4）.（5）.24（6）.（7）.（8）.盛有压实试件的试模，在室温下冷却，至少12小时后方可脱模。

四. 试验步骤1.测定试验轮接地压强：测定在60℃时进行，在试验台上放置一块50mm厚的钢板，其上铺一张毫米方格纸，上铺一张新的复写纸，以规定的700N荷载后试验轮静压复写纸，即可在方格纸上得出轮压面积，由此求出接地压强，应符合0.7MPa±0.05MPa，如不符合，应适当调整荷载。

沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm），在60℃的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm 表示。

动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。

一. 试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料的配合比设计。

二. 仪具与材料1. CZ-4型车辙试样成型仪（见图1-1）1）.用途：○1主要用于车辙试验时，对沥青混合料式样做碾压成型。

（图1-1）○2适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。

2.主要技术指标碾压轮：半径500 mm宽300 mm碾压轮温度范围：（可任意设定）室温~200摄氏度承载车走行速度：6次往返/分承载车走行距离：300mm承载车走行次数：0~999次（任意设定）碾压轮压力范围：0~12KN碾压轮线压力（轮宽300mm，正压应力为9KN）：300N/cm试样模型尺寸：300*300*50 cm3整机轮廓尺寸：200cm（长）*63 cm（宽）*136 cm（高）整机重量： 1.2吨2.车辙试验机（见图1-2）主要由下列部分组成：○1试件台：可牢固地安装两种宽度（300mm和150mm）的规定尺寸试件的试模。

（图1-1）②试验轮：橡胶制的实心轮胎。

外径φ200mm，轮宽50mm，橡胶层厚15mm。

橡胶硬度（国际标准硬度）20℃时为84±4；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为42次／min±1次／min（21次往返／min），允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。

③加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根据需要可以调整。

摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。

随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。

车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。

车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。

车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。

车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。

车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。

车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。

目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。

1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。

项目名称施工单位取样日期合 同 段
监理单位试验日期
单位工程检验单位
分部工程工程部位分项工程桩号范围样品编号样品来源使用部位样品名称沥青类型试验机类型试件制作方法试验温度
℃
试验轮接地压强
(MPa)
试件密度
(g/cm³)
空隙率(%)
试件编号
车辙变形时间t1(min)对应于时间t1车辙变形量d1(mm)车辙变形时间t2(min)对应于时间t2车辙变形量d2 (mm)试验轮往返碾压速度(次/min)沥青混合料的动稳定度(次/mm)
平均动稳定度(次/mm)
动稳定度取值(次/mm)
自检意见
监理意见
原始
记录
本表号
册号页码
序号
SYB33
沥青混合料车辙试验记录表
JTG E20-2011 公路工程沥青及沥青混合料试验规程页码 共 页
编号：____________________
试验:
复核:
试验室主任:
试验监理工程师:。

T0719—2000沥青混合料车辙试验1、目的与适用范围1.1本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。

1.2车辙试验的试验温度与轮压可根据有关规定和需要选用，非经注明，试验温度为60℃，轮压为0.7MPa。

根据需要，如在寒冷地区也可采用45℃，在高温条件下采用70℃等，但应在报告中注明。

计算动稳定度的时间原则上为试验开始45min—60min之间。

1.3本方法适用于按T0703用轮碾成型机碾压成型的长300mm、宽300mm、厚50mm的板块状试件，也适用于现场切割制作长300mm、宽150mm、厚50mm板块状试件。

根据需要，试件的厚度也可采用40mm。

2仪具与材料2.1车辙试验机：示意图如图1，主要由下列部分组成：2.1.1试件台：可牢固地安装两种宽度（300mm及150mm）的规定尺寸试件的试模。

2.1.2试验轮：橡胶制的实心轮胎，外径φ200mm，轮宽50mm，橡胶层厚15mm。

橡胶硬度（国际标准硬度）20℃时为84±4，60℃时为78±2。

试验轮行走距离为230mm±10mm，往返碾压速度为42次/,min±1次/min（21次往返/min）。

允许采用曲柄连杆驱动试验台运动（试验轮不移动）或链驱动试验轮运动（试验台不动）的任一种方式。

2.1.3加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa,施加的总荷重为78kg左右，根据需要可以调整。

2.1.4试模：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm（试验室制作），亦可固定150mm宽的现场切制试件。

2.1.5变形测量装置：自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。

2.1.6温度检测装置：自动检测并记录试件表面及恒温室内温度的温度传感器、温度计、精密度0.5℃。

2012年6月11日星期一马歇尔制样以泰普克基质沥青70#为例试验步骤：1.按照设计好的级配，天枰称重集料和矿粉，并一同放到160℃的烘箱里面加热2.打开混合料搅拌机，并设定温度为160℃，搅拌时间为180s3.沥青放到135℃的烘箱里面加热，放置时间：使沥青能顺利倒出即可4.把制样磨具（筒状柱体，几个样品就放几个；底座）放入到130℃的烘箱里面加热5.取出三分之二锅沥青，在煤气上进行加热、搅拌，直至成水状，此时温度应小于160℃（温度过高，会有黑烟产生，此时沥青发生氧化）6.取出已经达到160℃的集料和矿粉，放入混合料搅拌机中，加入已定质量的沥青，搅拌键常按，搅拌机容器上升，并开始搅拌混合过程7.搅拌完成后，取1250g（首次取此质量的沥青混合料，后面再根据此质量下的样品体积情况进行质量调整）混合料，放入装置好的磨具中，用尖刀使其四周无大空隙（最好是边上没有大的颗粒，不然样品做洛杉矶磨耗试验时边上的大颗粒容易掉，影响结果判断），之后放入到马歇尔击实仪中双面各击75下（根据级配类型确定击实次数，AC级别击实75次）8.对样品上下面厚度进行测量，与标准尺寸￠101.6m m×63.5mm进行比较，进而调整后一样品的混合料取料质量(标准击实法，一组试件的数量不少于4个)9.重复以上步骤10.把样品放在室温下冷却（空调房也可以），等样品温度降到室温时，在脱模机上进行脱模，并标上标签（标签标在密实一面，即制样时的底部，密实的原因是因为制样时小颗粒被作用到下部）11.测试其空气质量和水中质量（计算空隙率用？）2012年6月初星期1~5一、沥青三大指标（针入度、软化点和延度）测试以SK基质沥青为例试验步骤：1.沥青在烘箱中加热到130℃2.取量约三分之一小锅子，煤气上加热搅拌均匀，使温度在160摄氏度左右3.把沥青料倒入针入度容器、软化点半球和延度磨具中，后续放置和处理时间如4.测试各个性能，并记录试验结果二、动力粘度测试以上面的SK基质沥青为例试验步骤：1.同上2.同上3.把沥青料通过金属漏斗加到粘度玻璃管中，加入量已不超过测试刻度为准4.135℃烘箱里面15分钟后，室温下2分钟后，放入动力粘度仪中60℃恒温30min后，开始测试，并记录试验结果2012年6月14日星期四—昨天试验方法总结试验目的：研究岩沥青作为改性剂掺入基质沥青中作用效果。

TRANSPOWORLD收稿日期：2020-01-12作者简介：孙娇娇（1974—），女，河北保定人，工程师，从事公路工程相关工作。

抗车辙剂SBS 改性沥青混合料路用性能孙娇娇（保定市满城区交通运输局，河北保定071000）摘要：设定既定试验方案，选定油石比4.5%，对基质沥青、基质沥青+0.2%抗车辙剂、SBS 改性沥青、SBS 改性沥青+0.2%抗车辙剂混合料分别进行高温车辙试验、低温抗裂性能试验、浸水试验、冻融劈裂试验。

试验结果表明：添加0.2%抗车辙剂的SBS 改性沥青混合料的动稳定度DS 值最大，累积总变形量最小，低温抗裂性能最佳，水稳定性最好；总体表现为添加抗车辙剂的SBS 改性沥青混合料路用性能最优。

关键词：抗车辙剂；SBS 改性沥青；抗裂性能；水稳定性中图分类号：U414文献标识码：A0引言车辙是指路面被多次轮载后积累出的形变程度，根据其形成性质的不同可分为结构、失稳、磨耗、压密等类型。

为提高沥青路面质量，使用改性沥青和抗车辙剂以提高路面的抗车辙性，但两者对沥青混合料路用性能影响的差异性较小。

为更好地提高沥青混合料路用性能，通过抗车辙剂对AC-20型SBS 改性沥青混合料路用性能进行了详细研究。

1试验材料及方案1.1沥青本次试验所用的沥青材料为70＃基质沥青和SBS 改性沥青，并根据《公路工程沥青及沥青混合料试验规程》（JTG E20—2011）规范中的各项有关规定，对沥青材料进行检测，得出其指标数据，如表1所示。

表1沥青主要技术性能指标检测结果检测项目密度（15℃）/（g·cm -3）针入度（25℃）×0.1/mm针入度指数PI 延度（5℃）/cm 弹性恢复（25℃）（%）延度（10℃）/cm 延度（15℃）/cm 溶解度（%）运动黏度（135℃）/（Pa·s -1）软化点/℃离析（48h 软化点差）/℃闪点/℃动力黏度（60℃）/（Pa·s -1）测定值SBS 改性沥青1.034463.60.1344747.097.7--99.51.8987.22.1255-基质沥青1.033275.5-1.055%--32125.0099.6-48.5-270245.801.2集料在本次试验中，所用的粗、细集料及矿粉由石灰岩所制，根据《公路工程质量检验评定标准》（JTG F80/1—2017）规范中的各项规定，对集料进行相应检测，各项指标都满足规定要求。

第八章沥青混合料试验第一节沥青混合料的制备和试件成型一、概述沥青混合料的制备和试件成型，是按照设计的配合比，应用现场实际材料，在试验室内用小型拌和机，按规定的拌制温度制备成沥青混合料；然后将这种混合料在规定的成型温度下，用击实法制成直径为101.6mm、高为63.5mm的圆柱体试件，供测定其物理常数和力学性质用。

二、试验仪具1．击实仪：由击实锤、φ98.5mm平圆形压实头及带手柄的导向棒组成。

用人工或机械将压实锤举起从457. 2±1. 5mm高度沿导向棒自由落下击实，标准击实锤质量4. 536±9g。

2．标准击实台：用以固定试模，在200mm×200mm×457mm的硬木墩上面有一块305mm ×305mm×25mm的钢板，木墩用4根型钢固定在下面的水泥混凝土板上。

木墩采用青冈栋、松或其它干密度为0. 67～0. 77g/cm3的硬木制成。

人工击实或机械击实必须有此标准击实台。

自动击实仪是将标准击实锤及标准击实台安装一体，并用电力驱动使击实锤连续击实试件且可自动记数的设备，击实速度为60±5次／min.3．试验室用沥青混合料拌和机：能保证拌和温度并充分拌和均匀，可控制拌和时间，容量不少于l0L，如图8-1所示。

搅拌叶自转速度70～80r/min，公转速度40～50r/min。

4．脱模器：电动或手动，可无破损地推出圆柱体试件，备有要求尺寸的推出环。

5．试模：每种至少3组，由高碳钢或工具钢制成，每组包括内径101.6mm、高约87.0mm的圆柱形金属筒、底座（直径约120. 6mm)和套筒（内径101. 6mm，高约69. 8mm）各1个。

图8-1 小型沥青混合料拌和机1－电机；2－联轴器；3－变速箱；4－弹簧；5－拌和叶片；6－升降手柄；7－底座；8－加热拌和锅；9－温度时间控制仪6．烘箱：大、中型各一台，装有温度调节器。

7．天平或电子秤：用于称量矿料的分度值不大于0.5g，用于称量沥青的分度值不大于0.1g。

摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。

随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。

车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。

车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。

车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。

车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。

车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。

车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。

目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。

1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。

精心整理沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50n）m在60C 的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。

动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。

一.试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料的配合比设计。

二.仪具与材料1. CZ-4型车辙试样成型仪（见图1-1）适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。

2. 主要技术指标碾压轮：半径500mm宽300mm（可任意设定）室温~200摄氏度6次往返/分300mm0~999次（任意设定）0~12KN碾压轮线压力（轮宽300mm，正压应力为9KN）: 300N/cm 试样模型尺寸：300*300*50cm3整机轮廓尺寸：200cm （长）*63cm （宽）*136cm （高）整机重量：1.2吨2.车辙试验机（见图1-2）主要由下列部分组成:试件台：可牢固地安装两种宽度（300mm和150mm的规定尺寸试件的试模。

（图1-1）碾压轮温度范围承载车走行速度承载车走行距离承载车走行次数碾压轮压力范精心整理②试验轮：橡胶制的实心轮胎。

外径$ 200mm轮宽50mm橡胶层厚15mm橡胶硬度（国际标准硬度）20C时为84±4；60C时为78土2,试验轮行走距离为230mn± 10mm往返碾压速度为42次/min±l次/ min （21次往返/ min）,允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。

③加载装置：使试验轮与试件的接触压强在60C时为0.7MP吐0.05MPa施加的总荷载为78Kg左右，根据需要可以调整。

实验九:沥青混合料车辙试验一、目的与适用范围1.1 本方法适用于测定沥青混合料的高温抗车辙能力,供沥青混合料配合比设计的高温稳定性检验使用。

1.2 车辙试验的试验温度与轮压可根据有关规定和需要选用, 非经注明, 试验温度为 6O ℃, 轮压为 0.7MPa 。

根据需要,如在寒冷地区也可采用 45℃,在高温条件下采用 70℃等,但应在报告中注明。

计算动稳定度的时间原则上为试验开始后 45min ~60min 之间。

1.3 本方法适用于按 T0703用轮碾成型机碾压成型的长 300mm 、宽 300mm 、厚 50mm 的板块状试件, 也适用于现场切割制作长 300mm 、宽 150mm 、厚50mm 板块状试件。

根据需要, 试件的厚度也可采用 40mm 。

二、仪具与材料2.1 车辙试验机:包括试件台、试验轮、加载装置、试模、变形测量装置和温度检测装置。

2.2 恒温室:能保持恒温室温度 60℃±1℃(试件内部温度 60℃±0.5℃ ,根据需要亦可为其它需要的温度。

用于保温试件并进行试验。

2.3 台秤:称量 15kg ,感量不大于 5g 。

三、预习要求了解动稳定度及各参数的物理意义及计算方法。

四、方法与步骤4.1 准备工作4.1.1 试验轮接地压强测定:测定在 60℃时进行,在试验台上放置一块 50mm 厚的钢板, 其上铺一张毫米方格纸,上铺一张新的复写纸,以规定的 700N 荷载后试验轮静压复写纸, 即可在方格纸上得出轮压面积, 并由此求得接地压强。

当压强不符合0.7MPa ±0.05MPa , 荷载应予适当调整。

4.1.2 按《公路工程沥青及沥青混合料试验规程》 T0703用轮碾成型法制作车辙试验试块。

在试验室或工地制备成型的车辙试件,其标准尺寸为 300mm ⨯300mm ⨯50mm 。

也可从路面切割得到 300mm ⨯150mm ⨯50mm 的试件。

当直接在拌和厂取拌和好的沥青混合料样品制作试件检验生产配合比设计或混合料生产质量时, 必须将混合料装入保温桶中, 在温度下降至成型温度之前迅速送达试验室制作试件, 如果温度稍有不足,可放在供箱中稍事加热(时间不超过 30min 后使用。

一、实验目的1. 了解沥青混合料的基本组成及其特性。

2. 掌握沥青混合料配合比设计的基本原理和方法。

3. 通过实验，验证沥青混合料在不同条件下的性能，为实际工程提供参考。

二、实验材料1. 沥青：A级沥青。

2. 集料：粗集料、细集料、矿粉。

3. 纤维：木质纤维素纤维。

4. 水：去离子水。

5. 实验设备：马歇尔击实仪、沥青混合料搅拌机、烘箱、天平、温度计等。

三、实验方法1. 沥青混合料配合比设计：- 根据工程需求，确定沥青混合料的类型、级配设计。

- 通过马歇尔击实试验，确定沥青用量、集料用量和纤维用量。

2. 沥青混合料制备：- 将沥青、集料、纤维和水按照实验配合比进行混合。

- 使用沥青混合料搅拌机进行充分搅拌，直至混合料均匀。

3. 沥青混合料性能试验：- 马歇尔击实试验：测定沥青混合料的密度、空隙率、稳定度和流值。

- 高温稳定性试验：通过车辙试验测定沥青混合料的动稳定度。

- 低温抗裂性试验：通过低温弯曲试验测定沥青混合料的弯曲强度和延伸率。

- 水稳定性试验：通过冻融循环试验测定沥青混合料的残留稳定度。

四、实验结果与分析1. 马歇尔击实试验：- 实验结果显示，沥青混合料的密度、空隙率、稳定度和流值均符合设计要求。

- 沥青用量对混合料的密度、空隙率和流值有显著影响，而集料级配和纤维用量对混合料的稳定度有较大影响。

2. 高温稳定性试验：- 车辙试验结果显示，沥青混合料的动稳定度较高，表明其具有良好的高温稳定性。

3. 低温抗裂性试验：- 低温弯曲试验结果显示，沥青混合料的弯曲强度和延伸率均符合设计要求，表明其具有良好的低温抗裂性。

4. 水稳定性试验：- 冻融循环试验结果显示，沥青混合料的残留稳定度较高，表明其具有良好的水稳定性。

五、结论1. 本实验通过沥青混合料配合比设计、制备和性能试验，验证了沥青混合料在不同条件下的性能。

2. 沥青混合料的配合比设计对混合料的性能有显著影响，应充分考虑工程需求和环境条件。
