车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。
利用规范方法进行车辙实验，获得材料的动稳定度。
3、实验数据
具体实验数据如下文所示。
3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。
对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。
车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。
利用规范方法进行车辙实验，获得材料的动稳定度。
3、实验数据
具体实验数据如下文所示。
3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。
对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。

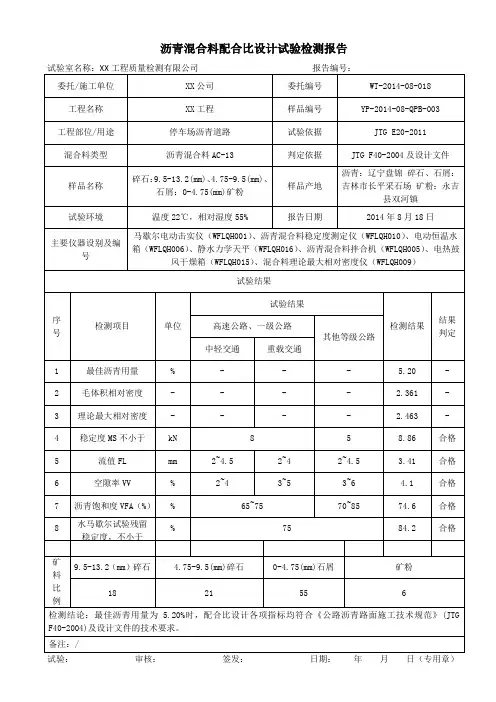

沥青混合料目标配合比报告工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程
、
沥青混合料目标配合比试验报告
沥青混合料目标配合比报告工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程
沥青混合料目标配合比报告
集料（粗、细）试验报告
矿粉试验报告
集料筛分试验报告
集料筛分试验报告
沥青混合料马氏体积计算表
委托单位：中冶天工集团有限公司工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程试验日期：2015年7月16日
沥青混合料马氏体积计算表
委托单位：中冶天工集团有限公司工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程试验日期：2015年7月14日
委托单位：陕西红叶园林绿化设计工程集团有限公司工程名称：集宁区白泉山主题公园建设工程试验编号：WZJ2012—LP—013 试验日期：2012年6月12日委托编号：WZJ2012-WT-156
委托单位：陕西红叶园林绿化设计工程集团有限公司工程名称：集宁区白泉山主题公园建设工程试验编号：WZJ2012—LP—013 试验日期：2012年6月12日委托编号：WZJ2012-WT-156
委托单位：陕西红叶园林绿化设计工程集团有限公司工程名称：集宁区白泉山主题公园建设工程试验编号：WZJ2012—LP—013 试验日期：2012年6月13日委托编号：WZJ2012-WT-156
沥青碎石目标配合比报告。

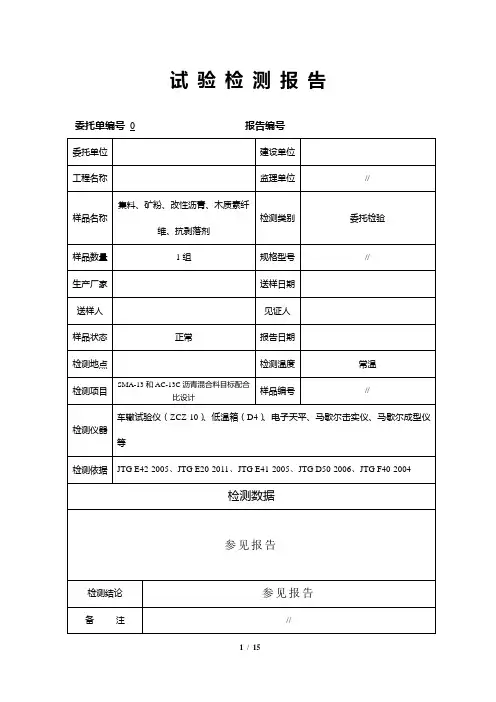

试验检测报告委托单编号0报告编号SMA-13改性沥青配合比设计一、概述：应XX公司的委托，HH公司为委托单位进行SMA-13沥青混合料目标配合比设计，试验所用原材料均由委托单位提供，本试验结果仅供委托单位参考使用。
二、试验依据：《公路工程沥青及沥青混合料试验规程》JTG E 20-2011《公路沥青路面施工技术规范》JTG F 40-2004《公路工程集料试验规程》JTG E 42-2005《公路沥青路面设计规范》JTG D 50-2006三、原材料试验：1．矿料：（1）集料为玄武岩，机制砂和矿粉的生产厂家是机制砂厂。
各种矿料检测结果表1注：木质素（掺量为混合料0.4%）和抗剥落剂（掺量为沥青质量的0.2%）生产厂家均为XX公司（2）各矿料筛分试验结果：2．沥青为XX提供的SBS改性沥青，试验结果见表3。
SBS改性沥青检测结果表3四、沥青混合料配合比设计：1. 矿料配合比设计：SMA-13沥青混合料级配设计表4图1 SMA-13合成级配曲线对比图2. 矿料配合比计算通过已确定SMA-13的三种级配（粗级配、中级配、细级配），4.75mm 筛孔通过率分别为24.5%，26.7%，28.6%，分别测定三种级配的VCA DRC 。
初试油石比为6.2%，制作马歇尔试件(两面击实75次)，进行马歇尔试验，测定VCA mix 及VMA 等指标，在满足VCA mix 小于VCA DRC 和VMA 大于16.5%的等条件的基础上确定级配，测试结果见下表。
VCA DRC 测试结果 表5初试级配的体积分析 表6级配。
3.马歇尔稳定度试验：按照级配2（中级配），计算初始油石比为6.2%，按初始油石比±0.3%，采取3种油石比制作马歇尔试件(两面击实50次)，进行马歇尔试验，试验结果如表7和图2所示：设计级配的马歇尔试验结果 表7注：木质素用量是沥青混合料总重量的0.4%；抗剥落剂用量是沥青重量的0.2%。
对重交通路段或炎热地区，空隙率可放宽到4.5%，VMA 可放宽到16.5%。
沥青混合料配合比设计与查验（AC-13）一、设计及实验依据一、《公路工程沥青及沥青混合料实验规程》（JTG E20-2020）二、《公路工程集料实验规程》（JTG E42-2005）3、《公路沥青路面施工技术标准》（JTG F40-2004）二、要紧仪器一、车辙实验机二、沥青混合料稳固度测定仪3、浸水天平4、沥青混合料理论最大相对密度仪五、震摆挑选机六、李氏比重瓶7、洛杉矶磨耗实验机八、电液式压力实验机九、延度仪10、低温针入度仪11、全自动沥青软化点实验器1二、磨光实验机13、路面强度实验仪等等三、原材料实验一、沥青沥青产于江西省沥青储运总站，规格型号国产50#沥青，对其性能指标实验结果列表1。
表1 沥青性能检测二、集料石灰岩产地为xxx、玄武岩产地为xxx，规格型号为10-15mm玄武岩碎石、5-10mm玄武岩碎石、0-5mm石灰岩石屑，对其性能指标检测结果列表二、表3、表4。
表2 集料大体性能实验3、矿粉及外掺料矿粉产地为xxx，外掺矿物纤维产地为xxx，外掺掺量为%，对其性能指标实验结果见表5。
矿粉筛分采纳水洗法，筛分实验结果见表6。
表5 矿粉大体性能实验四、沥青混合料实验表6 沥青混合料大体性能实验五、密级配沥青混合料AC-13配合比掺配一、初选级配依照原材料筛分实验结果及标准要求进行掺配，掺配1号、2号曲线，结果见表7。
表7 AC-13型沥青混合料设计2 、选定一条设计级配依照1号，2号级配曲线的掺配比例，并依照预估最正确油石比，按技术标准及操作规程进行马歇尔实验，别离成型几组试件。
试件击实成型温度170℃，试件尺寸φ×，击实次数双面各75次，成型后试件用表干法测定各试件毛体积相对密度和吸水率，同时用真空法测定沥青混合料的理论最大相对密度。
实验结果见表8：表8 AC-13型沥青混合料初选级配马歇尔实验结果综合分析以上实验结果，选定2号级配为设计级配。
3、确信最正确油石比依照设计级配按5个不同油石比制备试件，进行马歇尔实验。
