离心式水泵的安装 ppt课件

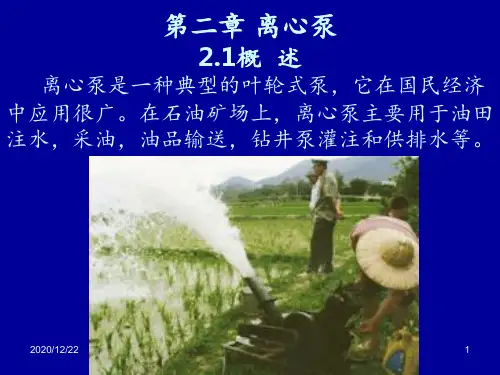

• 在泵起动时，如果泵内存在空气，则叶轮旋 转后空气产生的离心力也小，使叶轮吸入口中心 处只能造成很小的真空，液体不能进到叶轮中心， 泵就不能出水。
•37
2.2 离心泵的性能
•
2.2.1离心泵的性能参数
流量Q ：单位时间内由泵所输送的流体体积，即指的是体积流量，
单位为m3/s或m3/h 。
扬程H ：即压头，指单位重量的流体通过泵之后所获得的有效能
•16
2.1.1 离心泵的基本构造
• 2．泵轴（见图2-2中2）
泵轴的作用是用来传递扭矩，使叶轮旋转。
泵轴的常用材料是碳素钢和不锈钢。
叶轮和轴靠键相连接，由于这种连接方式只能传递
扭矩而不能固定叶轮的轴向位置，故在水泵中还要用轴套
和锁紧螺母来固定叶轮的轴向位置。
叶轮采用锁紧螺母与轴套轴向定位后，为防止锁紧
•45本Biblioteka 要点实训！• 1）离心泵的基本构造与工作原理。 离心泵的基本构造中主要掌握各主要组成部件及其相
互位置、作用，离心泵的工作原理主要是要掌握液体获得 能量的过程及能量转换的过程。 • 2）离心泵的主要性能参数及其含义。 • 3）离心泵扬程的计算。 • 4）离心泵理论特性曲线与实际特性曲线的特点。 • 5）不同形式的叶轮叶型对泵的性能的影响。
连续出水？
•35
离心式泵工作示意图
•36

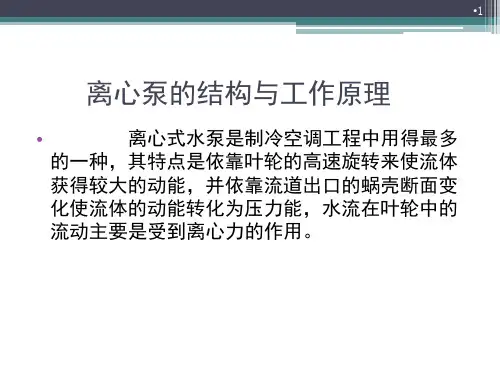

离心泵的工作过程
• 离心泵的工作过程，实际上是一个能量的传 递和转换的过程。它把电动机高速旋转的机械能 转化为被抽升水的动能和势能。
• 在这个转化过程中，必然伴随着许多能量损 失，从而影响离心泵的效率。这种能量损失越大， 离心泵的性能就越差，工作效率就越低。
a）为封闭式叶轮 b）为敞开式叶轮 c）为半开式叶轮

离心泵的技术发展趋势
高效能化
通过优化设计、改进制造工艺和 采用新型材料，提高离心泵的效
率和性能。
智能化
结合现代传感器、控制技术和人工 智能技术，实现离心泵的远程监控 、故障诊断和自动控制。
环保化
研发低噪声、低振动、低能耗的离 心泵，满足日益严格的环保要求。
离心泵的市场发展前景
市场需求持续增长
随着工业领域的不断发展，离心 泵作为流体输送的核心设备，市
03
根据工作原理和结构特点，离心泵还可分为蜗壳泵、旋 涡泵、喷射泵等。
离心泵的应用
02
离心泵在工业领域的应用
01
石油化工
离心泵广泛应用于石油化工行业中，用于输送各种腐蚀 性、易燃易爆、剧毒等流体介质，如酸、碱、盐、油、 气体等。
02
制药行业
在制药行业中，离心泵被用于输送各种药品原料、半成 品和成品，以及清洗和消毒液等。
03
食品行业
在食品行业中，离心泵主要用于输送果汁、饮料、乳制 品、酒类等流体食品，以及清洗和消毒液等。
离心泵在农业领域的应用
01
02
03Biblioteka 灌溉离心泵可用于灌溉系统， 将水从水源输送到农田， 满足农业生产的用水需求 。
喷灌
离心泵可用于喷灌系统， 将水通过喷头喷洒到农田 ，实现节水灌溉。
养殖业
在养殖业中，离心泵可用 于输送饲料、饮用水和清 洗水等。
当叶轮旋转时，叶片间的液体在离心 力的作用下被甩出，形成一个低压区 。
离心泵通过连续旋转的叶轮，实现了 液体的连续输送。
由于压力差，液体从吸入管进入泵内 ，在叶轮的作用下获得能量，从排出 管排出。
离心泵的分类
01
根据输送介质的不同，离心泵可分为清水泵、泥浆泵、 油泵等。

38
04.08.2020
第四节 离心泵的组装
❖ 转子的组装 ❖ 多级式离心泵的组装 ❖ 离心泵组装时注意事项
39
04.08.2020
离心泵的组装
❖ 转子的组装 ❖ 转子的组装前，对各部件进行检查，主要检查叶
轮、轴套、挡套、平衡盘等部件的晃动度、位置 度等。
40
04.08.2020
离心泵的组装
❖ 离心泵组装时注意事项 ❖ 1.注意各部件的安装顺序，不要把各级叶轮装反，
17
04.08.2020
喷射泵
18
04.08.2020
第二节 离心泵的结构
❖ 离心泵的分类 ❖ 离心泵的构造
19
04.08.2020
离心泵的分类
❖ 1.按工作叶轮数量分类
❖ 单级泵：只装有一个工作叶轮，其特点是容量较 小、压力较低、结构简单、扬程低。
❖ 多级泵：在同一个泵壳内的一根轴上，装有两个 或两个以上工作叶轮，其特点是压力高、扬程远、 流量稳定，但是结构比较复杂，工艺性要求较高， 检修和维护都比较困难。
用管子连接起来，以使密封环两侧压力平衡。该 方法效果比较可靠、简单，但是效率比较低，泵 内损失比较大。故在一些小型离心泵上常将平衡 孔和平衡管综合使用。
31
04.08.2020
平衡装置
❖ 平衡盘平衡法 ❖ 大容量多级泵一般都采用平衡盘平衡轴向力。平
衡盘装在泵的出口端最末一级叶轮的后面。动盘 用键连接在轴上，同轴一同旋转。在此装置中允 许平衡盘与转轴做少量的轴向串动。平衡盘具有 自动平衡轴向推力的优点，因此在多级单吸泵中， 都采用平衡盘平衡轴向力。
❖ 离心泵吸水管接头与叶轮入口前的空间称为吸水 室。吸水室有三种形式：锥形管吸水室、圆环形 吸水室和半螺旋形吸水室。

03
安装人员应配备必要的安全防护用品，如手套、安全帽、护目
镜等，以保障人身安全。
安装质量保证
选用合格设备
应选用符合国家标准的合格水泵设备，避免因设备质量问题影响 安装质量。
严格按照图纸安装
安装时应严格按照设计图纸进行，确保水泵的安装位置、角度、 高度等参数符合要求。
验收与测试
安装完成后应进行验收和测试，确保水泵运行正常、无泄漏、震 动等异常现象。
安装工具准备
常用工具
准备常用的工具，如螺丝刀、钳 子、扳手等，用于安测力计 等，用于安装过程中的精度测量和 调试。
专用工具
根据水泵的特性和安装要求，准备 相应的专用工具，如水泵底座的固 定装置、进出口管道的连接工具等 。
03
水泵的安装步骤
基础制作与验收
总结词
了解水泵的主要参数是选择合适的水泵 进行安装的关键。
VS
详细描述
水泵的主要参数包括流量、扬程、功率、 转速等。流量是指水泵在单位时间内输送 的液体量，扬程是指水泵对单位重量液体 所做的功，功率是指水泵所消耗的机械能 或电功率，转速是指水泵叶轮的旋转速度 。这些参数的选择将直接影响水泵的安装 和使用效果。
基础验收
检查基础是否符合设计要 求，如平整度、强度等。
基础制作
根据水泵的尺寸和重量， 制作合适的基础结构。
预埋件设置
按照设计图纸预埋地脚螺 栓或预留孔洞。
水泵搬运与放置
搬运准备
确保搬运通道畅通，检查水泵外 观无损坏。
搬运过程
使用合适的搬运工具，如吊车、 叉车等，按照规定的吊装方式进
行搬运。
放置位置
水泵安装前的准备
02
安装环境评估
现场勘查
