离心式水泵安装图

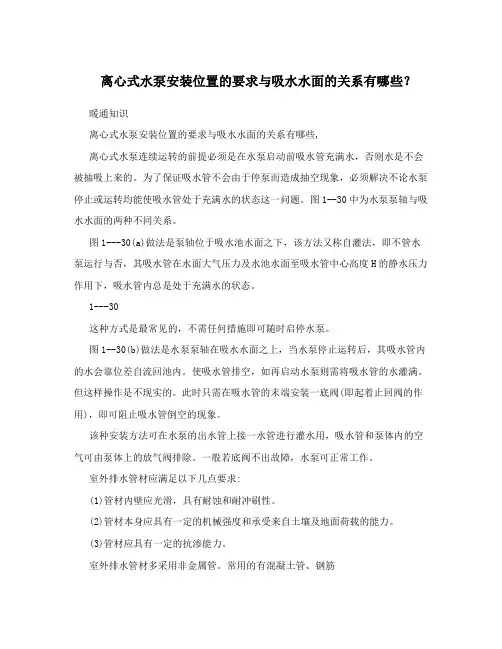

离心式水泵安装位置的要求与吸水水面的关系有哪些？暖通知识离心式水泵安装位置的要求与吸水水面的关系有哪些,离心式水泵连续运转的前提必须是在水泵启动前吸水管充满水，否则水是不会被抽吸上来的。

为了保证吸水管不会由于停泵而造成抽空现象，必须解决不论水泵停止或运转均能使吸水管处于充满水的状态这一问题。

图1--30中为水泵泵轴与吸水水面的两种不同关系。

图1---30(a)做法是泵轴位于吸水池水面之下，该方法又称自灌法，即不管水泵运行与否，其吸水管在水面大气压力及水池水面至吸水管中心高度H的静水压力作用下，吸水管内总是处于充满水的状态。

1---30这种方式是最常见的，不需任何措施即可随时启停水泵。

图1--30(b)做法是水泵泵轴在吸水水面之上，当水泵停止运转后，其吸水管内的水会靠位差自流回池内。

使吸水管排空，如再启动水泵则需将吸水管的水灌满。

但这样操作是不现实的。

此时只需在吸水管的末端安装一底阀(即起着止回阀的作用)，即可阻止吸水管倒空的现象。

该种安装方法可在水泵的出水管上接一水管进行灌水用，吸水管和泵体内的空气可由泵体上的放气阀排除。

一般若底阀不出故障，水泵可正常工作。

室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。

(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。

(3)管材应具有一定的抗渗能力。

室外排水管材多采用非金属管。

常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。

排放含酸碱性较强的污水可采用缸瓦管。

缸瓦管具有内壁光滑、较强的耐酸碱性能，但承压能力差，质脆易碎。

塑料管具有较强的耐蚀性、质轻、易于加工、施工方便，但应选择管壁较厚、刚度较大的管材。

施工时应保证管道的平直。

室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。

(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。

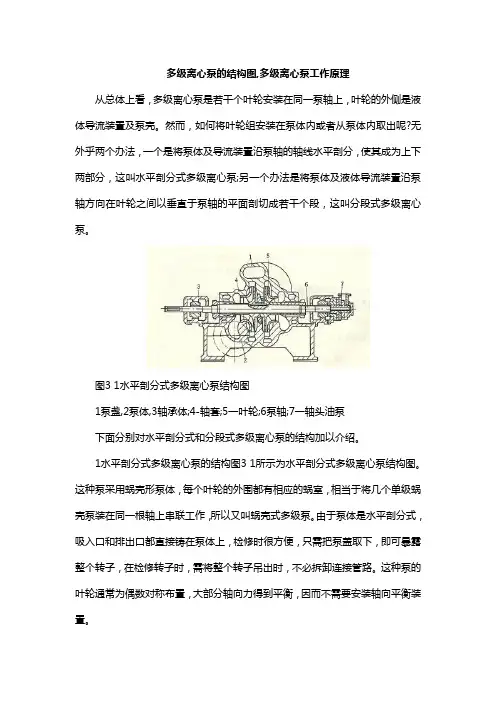

多级离心泵的结构图,多级离心泵工作原理从总体上看，多级离心泵是若干个叶轮安装在同一泵轴上，叶轮的外侧是液体导流装置及泵壳。

然而，如何将叶轮组安装在泵体内或者从泵体内取出呢?无外乎两个办法，一个是将泵体及导流装置沿泵轴的轴线水平剖分，使其成为上下两部分，这叫水平剖分式多级离心泵;另一个办法是将泵体及液体导流装置沿泵轴方向在叶轮之间以垂直于泵轴的平面剖切成若干个段，这叫分段式多级离心泵。

图3 1水平剖分式多级离心泵结构图1泵盏,2泵体,3轴承体;4-轴套;5一叶轮;6泵轴;7一轴头油泵下面分别对水平剖分式和分段式多级离心泵的结构加以介绍。

1水平剖分式多级离心泵的结构图3 1所示为水平剖分式多级离心泵结构图。

这种泵采用蜗壳形泵体，每个叶轮的外围都有相应的蜗室，相当于将几个单级蜗壳泵装在同一根轴上串联工作，所以又叫蜗壳式多级泵。

由于泵体是水平剖分式，吸入口和排出口都直接铸在泵体上，检修时很方便，只需把泵盖取下，即可暴露整个转子，在检修转子时，需将整个转子吊出时，不必拆卸连接管路。

这种泵的叶轮通常为偶数对称布置，大部分轴向力得到平衡，因而不需要安装轴向平衡装置。

水平剖分式多级泵流量范围为450～1500m'/h，最高扬程可达1800mHz0。

由于叶轮对称布置，泵壳内有交叉流道，如图3 2所示，所以它比同性能的分段式多级泵体积大，铸造工艺复杂，泵盖和泵体的定位要求高，在压力较高时，泵盖和泵体的结合面密封难度大。

2.分段式多级离心泵的结构在压力较高时，通常采用多级离心泵。

这种泵是一种垂直剖分多级泵，它有一个前段、一个尾段和若干个中段组成，用四个长杆螺栓连接为一个整体。

安装在泵轴上的叶轮的个数就代表离心泵的级数，中段的每个叶轮配一个导轮，导轮的作用基本上同蜗壳相同，主要是将动能转化为静压能。

叶轮一般为单吸的，吸人口都朝向一个方向。

为了平衡轴向力，在末段后面装有平衡盘，并用平衡管和前段进口相连通。

其转子在工作过程中可以沿轴向左右窜动，靠平衡盘的推力平衡叶轮组的轴向力，将转子维持在平衡位置附近。

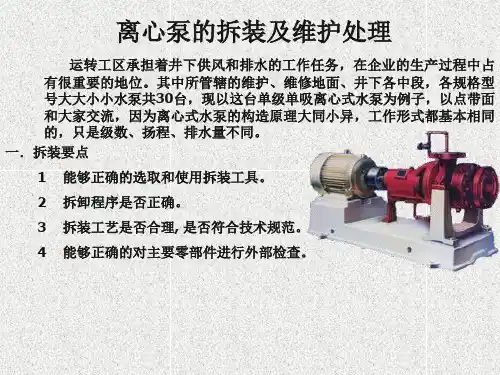

IS离心式清水泵结构及安装使用说明IS清水泵IS离心式清水泵的结构说明：1、IS清水泵IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。

IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆IS清水泵IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/hL/s轴功率电机功率IS80-50-202900353551560 556964771145015516525367IS65-40-20291545一、IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。

1、泵体11、联轴器2、拉紧螺栓12、联接座3、外筒13、气嘴4、叶轮14、机械密封5、叶轮档套15、轴6、轴套16、中段7、密封垫17、轴套螺母8、螺母18、轴瓦9、销19、回水管10、电机1、泵体11、联接座2、拉紧螺栓12、密封座3、外筒13、轴承垫4、叶轮14、机械密封5、叶轮档套15、轴6、轴套16、中段7、密封垫17、轴套螺母8、螺母18、轴瓦9、联轴器19、回水管10、电机1、泵体11、联接座2、拉紧螺栓12、密封座3、外筒13、复合轴承4、叶轮14、轴承座5、叶轮档套15、机械密封6、密封垫16、轴7、螺母17、中段8、出水段18、轴套螺母9、联轴器19、轴瓦10、电机型号H1L B 4-φd1进口法兰(J)DN N-φD2φD25GDL 60 300 200 4-φ1825 4-φ1485 40GDL 80 360 235 4-φ1840 4-φ18110 50GDL 100 360 235 4-φ1850 4-φ18125 65GDL 110 360 235 4-φ1865 4-φ18145 80GDL 130 420 300 4-φ1880 8-φ18160 100GDL 160 520 350 4-φ18 100 8-φ18180 125GDL 160 500 400 4-φ18125 8-φ18210 150GDL 180 600 400 4-φ18150 8-φ22245 GDL立式离心泵安装尺寸表及外形示意图型号级数流量(m3/h)扬程(M)转速(r/min)电机功率(kw)效率（%）必需汽蚀余量(NPSH)重量25GDL2-1231.422.43629001.12330322.9 584 48 1.1 2.9 625 60 2 2.9 686 72 2 2.9 727 84 2 2.9 788 96 2.2 2.9 829 108 2 2.9 8610 120 3 2.9 9811 132 3 2.9 10212 144 3 2.913 156 4 2.914 168 4 2.915 180 4 2.925GDL4-1132.844.83329001.13242432.9 584 44 1.5 2.9 655 55 2.2 2.9 726 66 2.2 2.9 767 77 3 2.9 868 88 3 2.9 909 99 3 2.9 9410 110 4 2.9 11011 121 4 2.9 11412 132 4 2.913 143 4 2.914 154 5.5 2.915 165 5.5 2.9GDL立式离心泵性能参数及外形尺寸1、安装时管路重量不不应承受在GDL型立式离心泵上，否则易损环GDL型立式离心泵；2、GDL型立式离心泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；3、安装水泵前应仔细检查GDL型立式离心泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命；6、GDL型立式离心泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

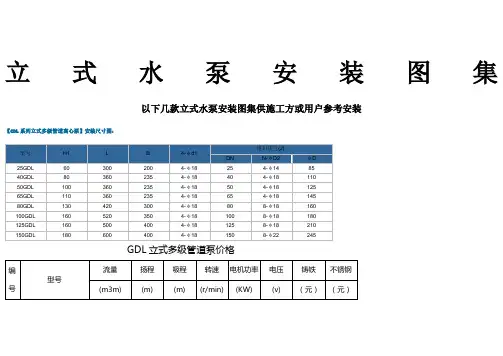

立式水泵安装图集
以下几款立式水泵安装图集供施工方或用户参考安装
【GDL系列立式多级管道离心泵】安装尺寸图：
GDL立式多级管道泵价格
【GW型立式管道排污泵】安装尺寸图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【LW型立式无堵塞排污泵】安装尺寸图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【LW型立式无堵塞排污泵】安装示意图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【NL系列立式泥浆泵】安装盘尺寸图：
NL型污水泥浆泵价格
【NL系列立式泥浆泵】安装示意图：
NL型污水泥浆泵价格
【YG型立式管道油泵】安装尺寸图：
ISG、IRG、IHG、YG、IHGB立式、ISW卧式单级单吸管道离心泵价格。
