地质素描填写说明

附件4：开拓准备巷道地质素描卡片编制要求（试行）1、开拓巷道、准备巷道、穿层巷道，都必须及时绘制地质素描卡片。

2、地质素描卡片按1：200比例尺绘制，以剖面图为主，在测点、构造发育、巷道交岔处加画同比例尺平面图；在剖面图每隔30—50米绘制巷道顶底板小柱状，小柱状左侧写分层厚度，右侧写岩石名称及主要岩性描述；剖面图内容包括岩性分层及编号、测点、标志层、构造、陷落柱等；素描卡片清绘上墨，构造及陷落柱上红色。

3、素描卡片首页附工程平面示意图，示意图要按比例绘制，并注明工程名称、方位及与相邻工程连接关系、巷道长度、断面等主要参数。

4、素描卡片每隔20米标注里程，并和导线点的里程相符；剖面图的标高线10m 一条，左右两边相对应。

5、导线点的注记，按测点的编号、标高、碎部，标记在剖面和平面图点号位置上。

剖面上用三角形和横线表示，平面上用圆点表示，并注明与巷道左右帮间距、坐标参数，两个导线点间标注顶板坡度（标注在剖面图下方两测点中间位置），精确到分，如下图（单位：mm ）。

剖面图上导线点的表示平面图上导线点的表示两导线点间顶板坡度的表示6、断层在剖面上的表示，按断层上下盘错动方向，用箭头表示，箭头线条长10mm ，产状要素注记在断层的上盘，用横线分开，线条长15mm ，如：0.1454305=︒︒∠H 断层产状在平面图上平行走向线注记在下盘一侧，断层符号按图例要求标注。

7、岩层按《煤矿地质测量图例》规定的符号填绘，在剖面上按顺序编序号，岩层编号及岩性描述标注在卡片的合适位置，如有过渡性岩性变化，可用二种不同的岩性符号表示，加注文字说明。

8、顶底板邻近有煤层时，要将探测煤层厚度、间距标注在卡片上；上下间距小于20米巷道、采空区等工程要填绘到平、剖面图上，并标注层间距、范围等参数。

9、按图例要求标注涌水点、含水层等水文地质资料。

10、素描卡片每页编写剖面图名称、比例尺、巷道方位、页码。

11、地质素描卡片每月补充完善一次，工程完工后及时审核、整理、装订、存档。

露头素描
这类素描描绘的地质现象规模较小,往往是些微地貌、小构 造或较大构造的局部等.
辉绿岩中的球状风化
标本素描 包括矿物标本、岩石标本、构造标本及古生物标本等素描.
三、素描图的类型（按地质内容划分）
1、基本程序 2、沉积构造 3、接触关系 4、节理、劈理 5、褶皱 6、断层 ……
图5-31-D1000点布茸—波希日玛断层素描图
图5-32 多吉鄂阿断层素描图
图5－33 姜梗日断层组合构造剖面
图4-28 5460高地断层（F2）素描图
盼来沟断层剖面素描图
加朗拉
N F6
J 2o p 15 44
0
10
P 2x 45 65 20m
1
2 P 2x 3 J 2o p 4
5
6
7
劈理
岩石组合、沉积韵律
沉积构造
不整合关系
地层不整合接触关系
褶皱部分
a a
b 图5-17a~b赛多岗日—雀德达改陇向斜联合剖面
b 图5-18(a~b)布茸向斜联合构造剖面
断层部分
断层角砾岩、劈理、牵引褶皱、擦痕、阶步、构造透镜
图5-30-D0285点布茸—波希日玛断层素描图
Thank You
素描图的类型介绍
、素描图要素
比例尺 方位 图例及说明（可在图中表示） 图名（写清楚具体表达的对象）
二、素描图的类型（按素描对象不同划分）
1、剖面素描 2、地景素描 3、露头素描 4、标本素描 ……
剖面素描 地形与剖面相结合,使地质内容更加明显突出.
Hale Waihona Puke 地景素描地景素描在我们观察视域内所描绘的地质现象范围较大, 地质体在地面所组成的地景层次较复杂.

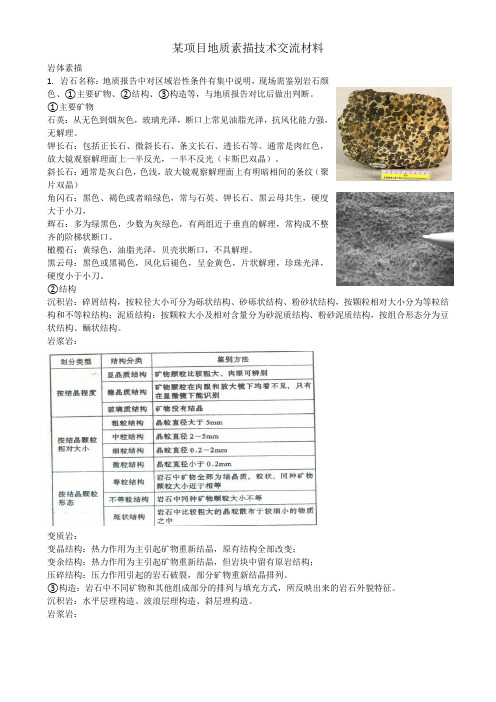

某项目地质素描技术交流材料岩体素描1.岩石名称：地质报告中对区域岩性条件有集中说明，现场需鉴别岩石颜色、①主要矿物、②结构、③构造等，与地质报告对比后做出判断。

①主要矿物石英：从无色到烟灰色，玻璃光泽，断口上常见油脂光泽，抗风化能力强，无解理。

钾长石：包括正长石、微斜长石、条文长石、透长石等。

通常是肉红色，放大镜观察解理面上一半反光，一半不反光（卡斯巴双晶）。

斜长石：通常是灰白色，色浅，放大镜观察解理面上有明暗相间的条纹（聚片双晶）角闪石：黑色、褐色或者暗绿色，常与石英、钾长石、黑云母共生，硬度大于小刀，辉石：多为绿黑色，少数为灰绿色，有两组近于垂直的解理，常构成不整齐的阶梯状断口。

橄榄石：黄绿色，油脂光泽，贝壳状断口，不具解理。

黑云母：黑色或黑褐色，风化后褪色，呈金黄色，片状解理，珍珠光泽，硬度小于小刀。

②结构沉积岩：碎屑结构，按粒径大小可分为砾状结构、砂砾状结构、粉砂状结构，按颗粒相对大小分为等粒结构和不等粒结构；泥质结构：按颗粒大小及相对含量分为砂泥质结构、粉砂泥质结构，按组合形态分为豆状结构、鲕状结构。

岩浆岩：变质岩：变晶结构：热力作用为主引起矿物重新结晶，原有结构全部改变；变余结构：热力作用为主引起矿物重新结晶，但岩块中留有原岩结构；压碎结构：压力作用引起的岩石破裂，部分矿物重新结晶排列。

③构造：岩石中不同矿物和其他组成部分的排列与填充方式，所反映出来的岩石外貌特征。

沉积岩：水平层理构造、波浪层理构造、斜层理构造。

岩浆岩：变质岩：拓展：三大岩的分类沉积岩：岩浆岩：变质岩：2.岩石颜色3.岩石硬度：4.风化程度5.岩体完整程度和结构类型6.结构面产状，结构面与洞轴线的空间关系(注意区分试产状和真产状）7.结构面类型：8.结构面性质：挤压裂隙（断层）：岩体破碎，破碎带范围较大（逆断层，上盘上升，下盘下降）剪切裂隙：产状稳定，延伸远；裂隙面平直光滑，有擦痕；在砂砾岩中一般切过砂砾和胶结物；未充填时，结构面闭合，若充填，脉体均匀平整；常呈共轭节理（X型）。

关于加强掌子面地质素描记录表填写质量的要求地质素描是洞内外观察与超前地质预报的一项基本工作内容，素描记录对于围岩稳定性判别、围岩级别鉴定、超前地质预报以及辅助监测分析具有重要作用，是监测月报、总报告、超前地质预报中的一个重要附件。

根据以往监测项目掌子面地质素描记录，普遍存在记录缺少、填写简单、缺少标示、重要地质构造形迹未反映等情况，甚至存在随意描画情况，影响到报告的编制质量。

地质素描图包括以下内容，样式如右图。

⑴岩性（地质年代）、岩层产状、软弱夹层、
岩脉穿插情况；
⑵断层及破碎带形态、产状、宽度及充填物
特征；
⑶主要节理裂隙形态、产状及相互切割关
系；
⑷地下水出水点，出漏情况（潮湿、滴、涌、
流）涌符号表示，水量大的部位标明水量大小；
⑸岩溶位置、形态、大小；
⑹围岩内鼓变形、坍塌部位和地段。

新开项目采用地质和支护观察记录表，已开项目在掌子面地质素描记录表上增加一行支护稳定性观察内容（内容参照地质和支护观察记录表），并注明开挖后揭示的围岩级别。

编制：复核：日期：
×××标×××隧道进(出)口端
掌子面地质素描记录表
工程名称：××隧道进口端掌子面里程：××××
编号
项目
名称
状态描述
1
掌子面尺寸
开挖宽度(m)
13.7
开挖高度(m)
7
开挖
面积(m2)
77
开挖方式
台阶法
其它
2
掌子面状态
稳定
正面掉块√
正面挤出
正面不能自稳
其它：
3
毛开挖面状态
自稳
随时间松弛、掉块√
自稳困难、要及时支护
要超前支护
其它：
4
岩石强度(MPa)
30～60
15～30√
5～15
＜5
其它：
5
风化程度
微风化
弱风化√
强风化
全风化
其它：
6
裂隙宽度(mm)
＞5
3～5
1～3√
＜1
其它：
7
裂隙形态
密集
部分张开√
开口
夹有粘土
其它：8涌水状态无水渗水√整体湿润
涌出或喷出
特别大
9
围岩级别划分
Ⅳ
附
图与描述
岩层岩性以砂岩为主，青灰色，浅灰色，具有细砂质结构，层理构造，中厚层状，钙泥质胶结，岩质较硬。掌子面处节理较发育，围岩较破碎。掌子面处地下水主要为基岩裂隙水，水量小，水对混凝土有腐蚀性。

家庭是幼儿语言活动的重要环境，为了与家长配合做好幼儿阅读训练工作，孩子一入园就召开家长会，给家长提出早期抓好幼儿阅读的要求。我把幼儿在园里的阅读活动及阅读情况及时传递给家长，要求孩子回家向家长朗诵儿歌，表演故事。我和家长共同配合，一道训练，幼儿的阅读能力提高很快。
大连地铁一期工程203标段
兴工街工点
开挖里程
DK15+779~DK15+759
日循环次数
1
循环长度
0.5~1m
日进尺长度
0.5~1m
台阶长度
6m
施工方法及主要措施：
开挖方式（台阶，核心土，全断面，CRD、CD、双侧壁导坑等）；超前支护措施等
双侧壁导坑法
地层岩（土）性简述
强风化板岩~中风化板岩，岩层倾向SW150°~250°；倾角30°~45°
未风化
微风化
弱风化
强风化
全风化
岩层产状
岩层倾向SW150°~250°；倾角30°~45°
节理产状
倾向SW100°~300°；倾角为20°~60°
岩体含水状态
渗水量（L/min）
＜10
干燥或湿润
10～25
偶有渗水
25～125
经常渗水
＞125
水量丰富（L/min）
□干燥或湿润
□偶有渗水
□经常渗水
□水量丰富
台阶长度
6m
施工方法及主要措施：
开挖方式（台阶，核心土，全断面，CRD、CD、双侧壁导坑等）；超前支护措施等
双侧壁导坑法
地层岩（土）性简述
人工填土层、全风化钙质板岩、强风化钙质板岩、中风化钙质板岩，岩层倾向SW150°~200°；倾角45°~50°
岩（土）层受构造影响程度

隧道掌子面地质素描相关概念及具体实施简介1岩石分类1.1 岩石一级分类即按成因进行分类，可以划分为三类：岩浆岩（火成岩）、沉积岩和变质岩。

岩浆岩是上地幔或地壳深部产生的炽热粘稠的岩浆冷凝固结形成的岩石，如花岗岩、闪长岩、玄武岩等。

沉积岩是成层堆积的松散沉积物固结而成的岩石。

在地壳表层，母岩经风化作用、生物作用、火山喷发作用而形成的松散碎屑物及少量宇宙物质经过介质（主要是水）的搬运、沉积、成岩作用形成沉积岩，如灰岩、白云岩、砂岩等。

变质岩是由于地质环境和物理化学条件的改变，使原先已形成的岩石的矿物成分、结构构造发生改变所形成的岩石，如片麻岩、大理岩等。

1.2 地质年代与地层单位的概念地质年代按照宙、代、纪、世表示，具体可参见“表1.1 地质年代表”。

地层单位按照宇、界、系、统、组等表示。

如，我国辽西的寒武系、第四系地层分组可参见图1.1、图1.2。

对于第四系黄土，Q1、Q2为老黄土，Q3、Q4为新黄土。

新黄土一般有湿陷性。

古生界Pz图1.1 寒武系地层示意新生界Kz图1.2 第四系地层示意1.3 地质符号参见“表1.2 部分地质符号简表”及表1.3。

表1.3 第四系地层成因及符号Q al冲积层Q dl 坡积层Q pl洪积层Q el 残积层Q l 湖积层Q eal风积层Q n 沼泽堆积Q eol 崩塌堆积Q del滑坡堆积2 岩层产状2.1 产状要素任何面状构造或地质体界面的产状均以其走向、倾向和倾角的数据表示，参见图2.1。

走向，倾斜平面与水平面的交线叫走向线（图2.1中AOB）。

倾向，倾斜平面上与走向线相垂直的线叫倾向线（图2. 1中OD）。

图2. 1 倾斜平面的产状要素图示图2. 2 真倾角与视倾角的关系图示α-真倾角；β、β-'视倾角；ω-二者夹角倾角，倾斜平面上的倾斜线与其在水平面上的投影线之间的夹角（图2.1及图2. 2中之α角），即在垂直倾斜平面走向的直立剖面上该平面与水平面间的夹角。

隧道掌子面地质素描相关概念及具体实施简介1岩石分类1.1 岩石一级分类即按成因进行分类，可以划分为三类：岩浆岩（火成岩）、沉积岩和变质岩。

岩浆岩是上地幔或地壳深部产生的炽热粘稠的岩浆冷凝固结形成的岩石，如花岗岩、闪长岩、玄武岩等。

沉积岩是成层堆积的松散沉积物固结而成的岩石。

在地壳表层，母岩经风化作用、生物作用、火山喷发作用而形成的松散碎屑物及少量宇宙物质经过介质（主要是水）的搬运、沉积、成岩作用形成沉积岩，如灰岩、白云岩、砂岩等。

变质岩是由于地质环境和物理化学条件的改变，使原先已形成的岩石的矿物成分、结构构造发生改变所形成的岩石，如片麻岩、大理岩等。

1.2 地质年代与地层单位的概念地质年代按照宙、代、纪、世表示，具体可参见“表1.1 地质年代表”。

地层单位按照宇、界、系、统、组等表示。

如，我国辽西的寒武系、第四系地层分组可参见图1.1、图1.2。

对于第四系黄土，Q1、Q2为老黄土，Q3、Q4为新黄土。

新黄土一般有湿陷性。

古生界Pz图1.1 寒武系地层示意新生界Kz图1.2 第四系地层示意1.3 地质符号参见“表1.2 部分地质符号简表”及表1.3。

表1.3 第四系地层成因及符号Q al冲积层Q dl 坡积层Q pl洪积层Q el 残积层Q l 湖积层Q eal风积层Q n 沼泽堆积Q eol 崩塌堆积Q del滑坡堆积2 岩层产状2.1 产状要素任何面状构造或地质体界面的产状均以其走向、倾向和倾角的数据表示，参见图2.1。

走向，倾斜平面与水平面的交线叫走向线（图2.1中AOB）。

倾向，倾斜平面上与走向线相垂直的线叫倾向线（图2. 1中OD）。

图2. 1 倾斜平面的产状要素图示图2. 2 真倾角与视倾角的关系图示α-真倾角；β、β-'视倾角；ω-二者夹角倾角，倾斜平面上的倾斜线与其在水平面上的投影线之间的夹角（图2.1及图2. 2中之α角），即在垂直倾斜平面走向的直立剖面上该平面与水平面间的夹角。

G316线长乐至同仁公路两当县杨店（甘陕界）至徽县李家河段高速公路试验段隧道地质素描作业指导书编制：审核：审批：甘肃路桥建设集团有限公司G316线两当至徽县高速公路试验段项目经理部二○一五年八月隧道地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：�1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3准备好洞内素描所需要的工具，外业包、罗盘、地质锤、笔记本、数码相机等。

2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位进行重点详细，通过手触、锤击、采集样本详细观察，查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系，褶皱的性质、形态、地层的完整程度等，节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度，即不同发育程度的节理组，在图纸上显示节理间距应不同。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理，应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位、充填物成分、状态以及岩溶展布的空间关系。

地质素描图
工程名称：司家营田兴铁矿3#主井地质素描人员：
地质素描时间：开挖（爆破）时间：2010.12.18 22:18
素描编号：0001
现象描述（偏帮现象、岩爆现象、渗水
涌水状态、发生时间等）：
无
图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：
白云质灰岩，岩层受地质构造影响严重，成块石碎石状镶嵌结构，其岩层产状为：N65ºW/70ºNE；节理裂隙较发育，裂隙局部有填充粘土，
N70ºE/75ºSE,N45ºW/75ºSW，右拱脚有少量裂隙水。

技术负责人施工负责人
质检工程师监理工程师。

立体
立体图形素描，不 但要表现地质现象 的存在和诸多因素 间联系，而且把现 象的空间关系反映 出来。给人以立体 感觉。它是以绘画 为基础的一种表现 手法。
素描要点
要真实而形象地反映地质内容，要处理 好以下几个关系： 1、用透视关系反映地质构造在空间位置 的变化。其原则是：近大远小。 近：高、大、宽、前、下、弯、滑 远：低、小、窄、后、小、直、朦。
地质素描的步骤
1、控制比例，划出总体轮廓，确定景象前后位置。 控制比例一般用比例法：素描前手握铅笔，伸直手臂，以笔的一端瞄准景物高、低、 长、宽、大、小等可比较的一端，并移动拇指把一端准确记下来。以第一次的比较长度 作为一，其它各次以其比较的相对比例相应地定在图上，作为圈定大体轮廓的控制。然 后用简单线条勾出图象的大体轮廓，并作为圈定整个画面其它景物高低、大小、远近比 较标准。 2、画出景象的几何立体形态，划定块面 在大体轮廓已定基础，从近到远、从主到次，逐个将已圈定的景象单位，按实际形 状所近似的几何立体正式成立圈定出来，并分析其主要块面性质，画出分割线条。这时 素描已初具立体感效果。 3、画细部，加注说明 成分割线条画完后，即应着手景物细部的表现，作者根据要表达的地质内容特点， 可选用不同线条。完成后加注说明： 1）图中的主要高地、居民点、河流等名称和标高； 2）地层界线、地质符号或代号及相应说明； 3）比例尺、方位、日期； 4）图名或素描图说明。
在运用上述线条法则基础上，常以点线、 折线、曲线、丁形线、小片全涂、平直 线等六种辅助线交叉使用，或选用其中 某一种作为主要线条，以再现不同类型 的景物。如坚硬的砂岩用折线，凹凸不 平的用丁形线，广阔平原和田园、水平 层理用平直线，沙丘、沙滩用点线，外 貌园滑、尖利构造用曲线等，不同线条 所起的效果不同。

地质素描的基本常识地质素描是从地质观点岀发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。

在野外勾画的素描，往往要求在较短的时间内完成，通常就在野外地质记录本上画，不可能精工细画，也可称为地质素描草图。

以铅笔作画较多，如技术熟练，用笔有把握，也可用钢笔作画。

1.地质素描的优越性地质素描比地质摄影优点多。

地质素描除了不受天气、镜头取景范囤、近景与远景的限制和比较经济等优点外，更重要的是，当我们分析某种地质现象，认为哪些特征应当强调，哪些附属物或近旁的草木对这些特征有所干扰而应当排除时，若采用照像的办法，忠实于客观景物的复制，就会主次不分，不能突出地质内容，收不到应有的效果。

若采用素描技术处理，则完全可以根据观察者的需要，对各种地质现象特征和附近的景物有所取舍，该突出哪些，该精简哪些，都任凭自己的运笔予以描绘和体现。

事实表明，一份地质调査报告，如果能充分运用地质素描，既有助于揭示和说明问题的现象本质，又可避免一些不必要的文字叙述，做到简明扼要、文图并茂，效果更佳。

2.地质素描的基本原则作素描图的最基本要求，必须僮得透视原理，或者说，必须掌握投影法则，整个画面，就是一张实物的投影图。

所谓投影法则，在我们日常生活的经验中都能体会到，比如说远处的山肯泄比近处的树髙，而当我们站在旷野上，极目远望时，却觉得远山綾于近树。

又如公路两侧排列成行的电线杆，每一根的髙度，肯泄都是相同的。

但当我们向电线杆的尽头望去时，只觉得近处的杆子高，向远处挨个儿低下去。

再如当我们站在挺直的铁路上向远处望去，两条铁轨好似从平行逐渐向尽头交汇合并起来。

如此等等，就是透视现象。

从这个现象中我们可以总结岀几条规律，可作为素描时掌握之要点：①等大的物体，近者大而远者小，以至消失。

②物体等距排列，处于近处之间距较长，而处于远者较短，最后与视平线处于重合。

③等高的物体，近者高，而远者低，最后与视平线处于重合。

④视中线左侧物体，渐远渐偏向右方，右侧者反之，最远处交汇集中于一点。

沪昆客专（湖南段）
掌子面地质素描记录表
施工里程： 施工单位：中铁十七局集团 制表： 复核： 监理工程师：
编号 名称 黄板桥1号隧道出口 1 掌子面 尺寸 开挖 宽度 (m)
开挖高度 (m)
开挖面积 (m)
开挖方式
双侧壁导坑
法
其他
2 掌子面 状态 稳定 正面掉块 正面挤出 正面不能自稳 其他： 3
毛开挖面状态 自稳
随时间松弛、
掉块 自稳困难、要不及时支护
要超前 支护 其他：
4 岩石强度 (Mpa) 30～60 15～30 5～1
5 <5 其他： 5 风化程度 微风化 弱风化 强风化 全风化 其他：
6 裂隙宽度 （mm ） >5 3～5 1～3 <1 其他：
7 裂隙形态 密集 部分张开 开口 夹有粘土 其他：
8 涌水状态 无水
渗水
整体湿润
涌出或喷出
特别大
9
围岩级别划分
附 图
填写说明：
1：按设计填写开挖宽度、高度和面积。

2-8：再对应项内打钩
9：根据现场及确定围岩级别
附图：根据开挖工法的不同，先绘制出断面图，再进行简单的地质素描，并有对应的文字进行说明。

3、用线条表达地质的形态变化 要把空间特体表现在平面上并显示立体形态， 必须把变化复杂的光线，即明与暗表示出来，没有 明暗便没有立体，在地质上一般用轮廓线、块面分 隔线、阴影线（线条加密）来表达。线条可以是水 平线、直立线、斜线，也可以是弧形线和曲线，这 些线条要与五大面对应使用，即"线条随面走、面 " 变线也变"。只要掌握了这个法则，物象的主要分 割面的性质和基本外形起伏就反映来来。用线条的 平直、弯曲、粗细、长短及其疏密变化便可以把地 形的缓急、陡峭勾绘出来。
素描原则
1、主题明确：不同的调查研究目的，决定不同的素描内容，作 者画素描之前应对某一地质现象要深刻认识，认识越正确、越透彻， 确定素描的主题越有说服力。 2、素描位置选择 选择画素描角度很重要，观察角度不当会造成严重的错误。如 一个平卧褶皱。当垂直轴向观察时，只能表现岩层"水平"的产状， 不能真实反映构造形态。经验证明：最宜于表现特象立体感的角度， 作者能乍到物体三个角度（三个面），如素描山岳或山前地带的十 二月形态，应选择与山脉走向45°交角方向。褶皱构造位置，应选 在与天然剖面的垂直方向或大于45°侧视角度。总的原则是要能够 全面反映想要表现的地质现象和能更形象表现地质现象形体变化， 一般以侧视及俯视两个角度结合起来选择较为合适。
地质素描的步骤
1、控制比例，划出总体轮廓，确定景象前后位置。 控制比例一般用比例法：素描前手握铅笔，伸直手臂，以笔的一端瞄准景物高、低、 长、宽、大、小等可比较的一端，并移动拇指把一端准确记下来。以第一次的比较长度 作为一，其它各次以其比较的相对比例相应地定在图上，作为圈定大体轮廓的控制。然 后用简单线条勾出图象的大体轮廓，并作为圈定整个画面其它景物高低、大小、远近比 较标准。 2、画出景象的几何立体形态，划定块面 在大体轮廓已定基础，从近到远、从主到次，逐个将已圈定的景象单位，按实际形 状所近似的几何立体正式成立圈定出来，并分析其主要块面性质，画出分割线条。这时 素描已初具立体感效果。 3、画细部，加注说明 成分割线条画完后，即应着手景物细部的表现，作者根据要表达的地质内容特点， 可选用不同线条。完成后加注说明： 1）图中的主要高地、居民点、河流等名称和标高； 2）地层界线、地质符号或代号及相应说明； 3）比例尺、方位、日期； 4）图名或素描图说明。

地质素描补充交底资料要求1、各工区应指定专人配合超前地质预报组2、地质素描要求每循环填写素描表、素描图3、每天将地质素描资料传至地质预报组4、洞内记录需清晰、准确，要写清里程、日期、天气情况、温度、湿度。

1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机、温度计、湿度计等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

⑤人为坑洞：正在使用或废弃的各种坑道和洞穴的分布位置及其与隧道的空间关系。

⑥地应力：包括高地应力显示性标志及其发生部位，如岩爆、软弱夹层挤出、探孔饼状岩心等现象。

⑦塌方：应记录塌方部位、方式与规模及其随时间的变化特征，并分析产生塌方的地质原因及其对继续掘进的影响。

一、原始地质编录的种类：1、图表资料：各种勘探工程和生产工程地质素描图、采矿场地质素描图、局部地质素描图、照片、含矿层柱状图、钻孔柱状图、实测剖面图等。

2、标本资料：岩矿标本、构造标本、古生物标本、矿物标本等。

3、文字资料：岩、矿特征描述、构造描述、岩相描述、矿物描述等。

二、原始地质编录的内容：1、详细描述岩石、矿石的颜色，矿物成分，矿物粒度，结晶程度及各种矿物所占的比例，结构、构造，定出岩石、矿石的室外名称。

2、确定岩层的层位关系和矿层、矿体贮存的层位，测量其厚度及产状要素。

3、描述和准确记录各种地质构造的出露位置测量产状要素，确定构造形态、特征、各种构造的相互关系，节理、劈理性质等。

4、查明岩层、岩体的接触关系，描述接触面特征，上下岩层的形态，测量接触面和上下或左右岩层、岩体的产状要素。

5、详细了解和记录火成岩出露位置，查清接触关系，描述岩体内相变特征等。

6、记录蚀变带范围，详细描述蚀变带特征，研究矿化情况等。

第三节地质素描图编录主要程序：一、选择比例尺：根据工程所揭露的地质情况复杂程度选择，一般常用的比例尺1:50~1:200。

为统一起见，矿规定井巷工程素描比例尺1:100。

地质情况复杂可以局部放大比例尺。

浅井、探槽素描图比例尺同上。

二、抄录所描述工程的测量资料，如测点号、坐标、导线长度、方向、斜井坡度等。

三、在现场检查测点位置，认真观查素描地段各种地质现象及其相互关系，找出标准层，确定标本采集、局部素描、含矿层柱状量取及照像点的位置。

四、各种地质界线和标本、照像等地点均用直接量距法和支距法，及时表示在素描图中。

顶板地质界线用其和统一巷高出露位置和导线交点为准上图；井巷顶板过高或支护密集采用以邦控顶的方法上出顶板地质界线；工程方向和构造线夹角大于70°或构造线倾角近于90°，巷壁地质界线以其真倾角表示，反之一律以视倾角表示，用真倾角注记。

真假倾角换算表见附表20、21。

矿井地质素描图绘制：矿井地质素描图是用于把矿井生产过程中，通过开掘井筒、煤巷、岩巷等活动实际揭露的地质现象及实测结果直观反应出来的图件，是矿井地质编录工作中重要的一部分。

矿井地质素描图通常主要有立井地质素描图，石门、斜井、岩石上（下）山地质素描图，岩巷地质素描图，主要煤层巷道地质素描图等四种。

通常后两者最为常用。

岩巷素描图编制主要分为两大块，第一是井下现场收集资料，第二是室内手绘（或计算机）绘图。

（1）现场收集的内容主要包括：①长度参数如巷道高度，迎头巷道宽度，岩层厚度，标志层厚度（如煤线等），测点到迎头距离等。

②产状资料选择有代表性的岩层面测量其走向、真倾角、巷帮岩层倾角、迎头岩石倾角等。

③地质构造如断层、褶曲、断裂等。

④构造现象如层理、节理发育情况，岩石破碎情况等⑤岩性特征至少能区别出灰岩、泥岩、砂岩、煤等，特殊的如方解石脉等。

（2）所绘图纸内容主要包括；①图名、比例尺、图签。

图名通常以地名命名，如11071底抽巷地质素描图，比例尺通常选用1:200。

图签用于填写绘图人、审核人、完成日期等。

②巷道标度及巷道主体素描高程标度区间的选择通常要根据巷道最高点和最低点的标高，以保证主体素描绘制的美观。

主体素描通常为巷道的一帮，可以是左帮、也可以是右帮。

巷道通常用顶部的测点控制顶板轮廓，通过实测巷道坡度及巷高控制地板轮廓。

中间填充揭露的岩性。

填充岩性时需要重点注意岩层的厚度与倾角。

③巷道方位、平（斜）距及岩层走向实测巷道方位，也可根据测量数据填图量取。

水平巷道可以填写平距，斜巷则填写斜距。

岩层走向根据实测填写即可。

④岩性描述主要描述巷道揭露的岩层岩性、厚度、层理节理发育情况，岩石破碎程度，坚硬松软情况等，也可以进一步描述其中的化石情况，矿物情况等。

⑤断面图即对迎头的素描，为了美观且能反应情况通常选用1:100的比例尺，巷道正常掘进情况下通常不超过15m下井观察并绘制断面图，如遇构造等异常情况，必须加密绘制。
