隧道地质素描作业指导书

隧道施工作业指导书(修)本隧道施工作业指导书主要是为了保障隧道施工过程中的安全和效率，同时也是为了保护环境和遵守法律法规。

在实际施工中，必须严格按照指导书的要求进行，确保隧道施工的质量和效益。

一、隧道施工前准备（一）确定施工方案：在确定施工方案时，必须充分考虑隧道的建设条件，设计施工措施和应急预案，制定详细的施工方案，明确施工的任务和标准，以及施工要求和安全措施等。

（二）调查勘察：必须进行详细的地质勘察和地质调查，了解隧道的地质条件和地质结构，确定施工方法和措施，避免地质灾害发生。

（三）制定施工计划：在制定施工计划时，必须考虑施工时间、施工进度、施工人员、材料和设备等，确保施工进度和质量。

（四）安排施工人员：在选择施工人员时，必须对其进行培训和考核，确保其具备相应的技能和经验，能够按照要求进行施工。

（五）准备施工材料和设备：在准备施工材料和设备时，必须充分考虑施工任务和要求，选择高质量的材料和设备，确保施工质量和效率。

二、隧道施工过程中的安全措施（一）安全设施和标志：在施工现场必须设立相应的安全设施和标志，防止人员和车辆误入危险区域，确保施工现场的安全和有序。

（二）安全培训和考核：在施工前必须对施工人员进行安全培训和考核，使其充分了解施工中的各种危险和安全措施，提高其安全意识和自救能力。

（三）施工现场管理：在施工现场必须进行严格的管理，对施工人员和设备进行定期检查和维护，防止设备故障和安全事故的发生。

（四）应急预案：在施工中必须制定详细的应急预案，针对各种不同情况制定相应的应急措施和程序，利用现代技术和装备及时处理和解决突发事件。

三、隧道施工后的清理和维护（一）清理施工垃圾和废弃物：在施工结束后，必须及时清理施工现场的垃圾和废弃物，避免对周边环境造成不必要的污染和破坏。

（二）设备维护和保养：在施工结束后，对施工设备进行及时的维护和保养，确保其工作正常和安全。

（三）监测和评估：在施工结束后，必须对隧道的使用情况进行监测和评估，及时发现和解决问题，保证施工质量和使用效果。

软弱围岩隧道掌子面地质素描作业指导书新建铁路成都至兰州线CLZQ－6标段隧道掌子面地质素描作业指导书编制:复核:审核:中铁五局成兰铁路工程茂县指挥部二○一四年四月目录1、适用范围.............................................................. 错误!未定义书签。

2、作业准备.............................................................. 错误!未定义书签。

2.1内业技术准备................................................ 错误!未定义书签。

2.2外业技术准备................................................ 错误!未定义书签。

3、现场素描.............................................................. 错误!未定义书签。

4、掌子面地质素描记录表基本内容....................... 错误!未定义书签。

4.1、掌子面状态................................................. 错误!未定义书签。

4.2、毛开挖状态................................................. 错误!未定义书签。

4.3、岩石强度（MPa）...................................... 错误!未定义书签。

4.4、风化程度 .................................................... 错误!未定义书签。

4.5、裂隙间距（mm） ...................................... 错误!未定义书签。

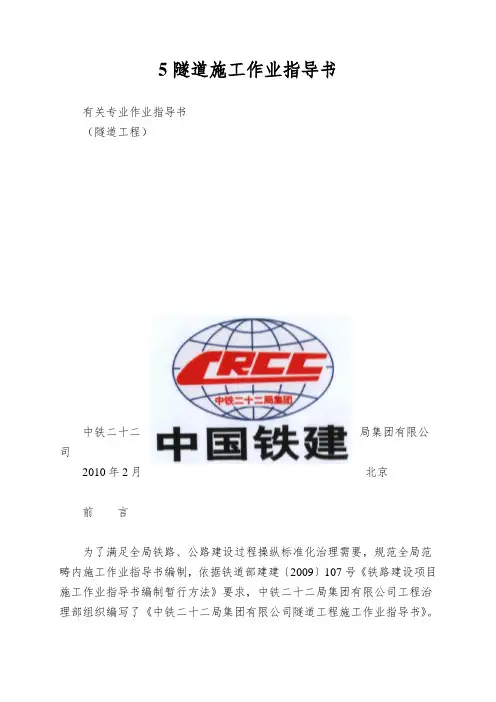

5隧道施工作业指导书有关专业作业指导书（隧道工程）中铁二十二局集团有限公司2010年2月北京前言为了满足全局铁路、公路建设过程操纵标准化治理需要，规范全局范畴内施工作业指导书编制，依据铁道部建建〔2009〕107号《铁路建设项目施工作业指导书编制暂行方法》要求，中铁二十二局集团有限公司工程治理部组织编写了《中铁二十二局集团有限公司隧道工程施工作业指导书》。

本书旨在统一标准要求，统筹资源利用，实现施工作业过程操纵标准化，规范作业程序，使施工作业有序可控，达到一流质量的目标。

本作业指导书在编制过程中，针对目前全局隧道施工中较普遍遇到的专门过程、关键工序项目，借鉴高速铁路施工先进体会，以治理科学为理论，系统工程理论为指导，按照标准化治理理念，结合先进成熟的工艺工法、建设标准、质量目标进行总结编制。

一、隧道开挖施工作业指导书1、作业制度1.1 施工作业执行文件：有效设计图纸、技术交底文件、《隧道钻爆法开挖施工作业指导书》，工程施工技术指南等。

1.2 施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产治理条例》，民用爆破治理条例，各种技术规范、施工规范等。

1.3 作业队制定的《**作业队施工职责分工及岗位责任制制度》。

2、适用范畴2.1 全断面开挖适用于铁路隧道的Ⅰ～Ⅱ级围岩低端，Ⅲ级围岩单线隧道、Ⅲ级围岩双线隧道采取了有效的预加固措施后，亦可采纳全断面开挖。

全断面开挖适用于公路隧道的Ⅵ~Ⅳ类围岩。

2.2 在Ⅲ～Ⅳ级围岩铁路单线、双线隧道施工时采纳台阶法，Ⅴ级围岩隧道在采纳了有效的措施（如超前预注浆加固围岩）后亦可采纳台阶法开挖。

台阶法适用于公路隧道Ⅳ~Ⅱ类较软或节理发育的围岩。

台阶分部开挖法适用于公路隧道Ⅲ~Ⅱ类围岩或一样土质围岩地段。

2.3 中隔壁法（CD法）开挖适用于单、双线隧道Ⅳ级或Ⅴ级围岩和不良地质及洞口工程的施工。

2.4 交叉中隔壁法（CRD）开挖适用于双线、三线隧道Ⅴ、Ⅳ级围岩、浅埋隧道。

地质素描施工作业指导书1.适用范围适用于新建福州至厦门铁路隧道工程地质素描施工。

2.作业准备2.1内业技术准备2.1.1施工前应充分掌握隧道设计图纸及相关文件内容，并及时与现场进行核对，以确定合适的超前地质预报方法并配备相应机具设备。

2.1.2熟悉《铁路隧道超前地质预报技术规程》（Q/CR9217-2015）、建设单位下发有关超前地质预报的管理办法等文件要求。

2.1.3将隧道超前地质预报工作纳入正常的施工工序管理，建立完善的信息收集和信息反馈系统。

2.2外业技术准备2.2.1熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征。

2.2.2熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；2.2.3准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等。

3.技术要求3.1按照地质素描的内容和现场记录格式、一定距离开挖后对掌子面和左右边墙进行素描、数码摄像。

3.2素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。

素描图式、图例、比例、用语应统一。

4.施工程序与工艺流程4.1 施工程序隧道地质复杂程度分级→超前地质预报设计→编制超前地质预报实施方案→超前地质预报实施→地质综合分析→提交地质预报成果报告→隧道实施方案根据地质预报结论变更设计或方案后实施。

4.2工艺流程详见下页5.施工要求5.1施工准备5.1.1超前地质预报施工前应熟悉相应隧道的设计图纸，核对地质资料，然后根据不同的超前预报方法准备人员、仪器设备、材料。

5.1.2根据施工图设计要求及现场实际情况做好超前地质预报作业技术交底。

5.2现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

19超前地质预报及地质索描作业指导巧新建兰渝铁路LYS-10标四方山隧道斜井隧道超前地质预报及地质索描施工作业指导书编制： ___________________复核： ___________________审核： ___________________中铁二局兰渝铁路LYS-10标段项目经理部一•分部2012年2月超前地质预报及地质索描作业指导书1、使用范围适用于兰渝客货共线（开行双层集装箱货乍，设计行车速度200km/h）铁路LYS-10标段四方山隧道（斜井作业队）超前地质预报及地质素描作业。

2、作业准备2」内业技术准备作业指导帖编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清冇关技术问题，熟悉规范和技术标准。

制定施工安全保证扌旳施，捉出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术收集。

修建生活房屋，恥齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求本隧道超前地质预报为不良地质和地层岩性的预测预报，采川超前钻孔和地质索描相结合的方式进行预报。

主要包括地层岩性预测预报，特别是对软弱夹层、破碎地层、煤气层及特殊岩土的预测预报；地质构造预测预报，特别是对断层、节理密集带、褶皱轴等影响岩体完整性的构造发冇情况的预测预报；不良地质预测预报，特别是对岩溶管道及富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。

3.1超前钻孔3.1.1断层、节理密集带或其他破碎富水地层每循环只钻一个孔；煤层乩斯预报超前钻孔或富水岩溶发育区每循环钻孔3〜5个。

3.1.2釆用连续钻孔探测，每循环钻孔深度50m,前后两循环钻孔搭接长度不得小于5m。

富水岩溶发育区钻孔探测终孔于隧道开挖轮廓线以外不得小于5m。

3.1.3钻孔孔径为（p89mm03.2地质素描321主要描述工作面立面围岩状况，应使用同一表格，并同一编号。

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

G316线长乐至同仁公路两当县杨店（甘陕界）至徽县李家河段高速公路试验段隧道地质素描作业指导书编制：审核：审批：甘肃路桥建设集团有限公司G316线两当至徽县高速公路试验段项目经理部二○一五年八月隧道地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：�1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3准备好洞内素描所需要的工具，外业包、罗盘、地质锤、笔记本、数码相机等。

2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位进行重点详细，通过手触、锤击、采集样本详细观察，查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系，褶皱的性质、形态、地层的完整程度等，节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度，即不同发育程度的节理组，在图纸上显示节理间距应不同。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理，应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位、充填物成分、状态以及岩溶展布的空间关系。

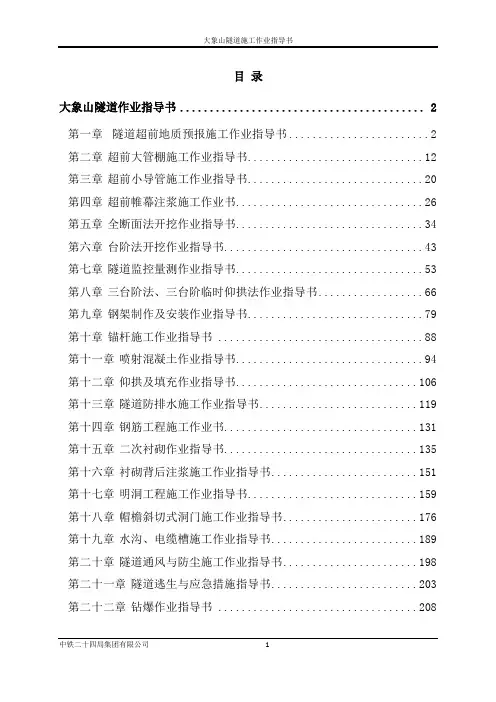

目录大象山隧道作业指导书 (2)第一章隧道超前地质预报施工作业指导书 (2)第二章超前大管棚施工作业指导书 (12)第三章超前小导管施工作业指导书 (20)第四章超前帷幕注浆施工作业书 (26)第五章全断面法开挖作业指导书 (34)第六章台阶法开挖作业指导书 (43)第七章隧道监控量测作业指导书 (53)第八章三台阶法、三台阶临时仰拱法作业指导书 (66)第九章钢架制作及安装作业指导书 (79)第十章锚杆施工作业指导书 (88)第十一章喷射混凝土作业指导书 (94)第十二章仰拱及填充作业指导书 (106)第十三章隧道防排水施工作业指导书 (119)第十四章钢筋工程施工作业书 (131)第十五章二次衬砌作业指导书 (135)第十六章衬砌背后注浆施工作业指导书 (151)第十七章明洞工程施工作业指导书 (159)第十八章帽檐斜切式洞门施工作业指导书 (176)第十九章水沟、电缆槽施工作业指导书 (189)第二十章隧道通风与防尘施工作业指导书 (198)第二十一章隧道逃生与应急措施指导书 (203)第二十二章钻爆作业指导书 (208)大象山隧道作业指导书第一章隧道超前地质预报施工作业指导书1 适用范围适应于新建铁路福州至平潭铁路站前二标大象山隧道工程。

2 作业准备2。

1 作业现场调查(1）调查洞内外的常规作业环境及特殊作业环境；（2)调查地质、水文气象、地形地貌等对施工的要求或限制，并制定相应的应急处理措施.2。

2 技术方案超前地质预报目前常用的方法有物理勘探法、地质调查法、超前钻探法、超前导坑预报法等，施工中应将这几种预报手段综合运用，取长补短,相互补充和印证。

3 技术要求（1）、进行超前地质预报前，应研究既有区域地质、工程地质资料,必要时进行地表补充测绘,全面了解隧址区地质情况，分析和把握存在的主要工程地质问题、主要地质灾害隐患及其分布范围、在隧道内揭示的大致里程等，核实与领会设计文件中关于地质复杂程度分级、超前地质预报方案的内容。

地质素描(工作)在隧道工程中的开展与应用摘要：地质素描是隧道施工过程中必不可少的一个常规工作，介绍了其具体开展方法与应用，并阐明与围岩级别鉴定的内在关系。

关键词：隧道地质素描应用隧道施工合同中，业主方均约定施工单位在规定时间提供地质素描成果。

其中一个重要原因是地下工程前期地勘工作由于技术、经济、工期等问题，其勘探程度往往是不够的，不能全面真实地反映整个隧道各里程段及掌子面的地质情况。

地质素描工作能补此不足。

并能在较大程度上完善围岩类别的确定，从而给设计部门确定支护形式带来更加详尽准确的参数。

目前，我国在隧道工程地质素描编制标准方面暂无相关的规范，笔者根据多年的隧道工程地质编录及教学经验，简单介绍地质素描（工作）在隧道工程中的开展与应用，供同好参考。

1 素描工作的对象和内容地质素描工作是在施工现场直接观测各种地质现象，以文字、图表、照片以及实物方式收集起来，经综合归纳整理，编制为生产所需的地质资料的全部过程。

隧道工程地质素描主要对象为整个开挖巷道，包括每个工作循环的掌子面、边墙、顶拱、底板等。

具体的内容包括以下几个方面。

1.1 工程地质工程地质素描内容主要描述隧道开挖后围岩的稳定关系，包括岩层层位、层序、岩层组合以及各类岩体的岩性、厚度、产出状态、风化程度、不利结构面的发育程度及性质，并据此观察描述隧道开挖后围岩的掉块、坍塌现象。

对特殊岩层如软弱夹层、侵入体、隔水层、透水层等也应进行重点观测研究。

1.2 构造地质构造地质素描的内容主要包括洞室开挖后出露的断层及其破碎带、剪切破碎带，层间褶皱（背斜、向斜），节理裂隙，岩溶（溶洞、溶隙）等的观测研究。

掌握其性质、组成、发育程度、密度、与隧道的空间关系等，为确定围岩级别提供依据。

1.3 水文地质隧道水文地质的描述主要指巷道及掌子面的渗水、滴水、淋水、涌水，水量水压及补给情况等。

要求了解地下水性质、出水点位置以及雨季、旱季的区别。

2 地质素描的原则、标准及方法地质素描在实施过程中，必须遵循统一性、正确性、及时性原则及相应的实施步骤。

隧道工程作业指导书一、开挖及钻爆1.Ⅴ级围岩双侧壁导坑法双侧壁导坑法, 是将隧道断面分成左右两个侧壁坑和中洞核心三大部分开挖。

视土质情况侧壁坑可以分两层或三层开挖, 中洞核心部分也分两层或三层开挖。

中洞核心施工方法：中洞核心采用人工配合反铲挖掘机台阶法开挖。

先施作中洞拱部大管棚（或小导管）预注浆超前支护, 然后开挖中洞拱部核心土, 再开挖下部中洞核心土。

中洞拱部核心土开挖后, 立即初喷混凝土4cm封闭围岩, 然后打锚杆、挂网、架设拱部钢拱架, 再复喷混凝土至设计厚度, 拱部钢拱架与双侧壁导坑边墙钢架一一对应, 紧密相连。

拱部核心土上台阶超前3m 左右, 每循环进尺1m。

掘进作业循环时间安排：侧壁导坑、中洞上、下台阶每循环进尺均为1m, 一天两循环。

导坑内壁拆除方法同CRD 法。

2.Ⅴ级围岩CRD法开挖按照设计和《铁路设计施工规范》定义要求, CRD法施工是将隧道断面分成左右侧两大部分开挖, 每侧又分为三层台阶开挖。

左右侧各部分导坑平行施工, 交错掘进, 开挖面前后距离错开4～6m左右。

各部分采用人工和弱爆破短台阶分层开挖、分层支护、分部闭合。

上台阶长度4～6m左右, 掌子面至底部型钢支护封闭长度不超过20m, 开挖前拱部设超前支护, 隧道初期支护采用网喷混凝土、锚杆、HW175型钢拱架（榀/80cm）, 开挖后立即初喷混凝土、架设钢拱架、挂网、打锚杆、喷混凝土至设计厚度, 开挖循环进尺1.0m, 与型钢支撑间距相适应。

中隔墙设增设临时系统锚杆, 同时增设超前锚杆或超前小导管, 各部开挖断面临时仰拱封闭, 以确保施工安全。

各部出碴采用人工手推车装运碴石, 弃至主洞后再由机械装碴运至洞外。

中隔壁拆除方法：待围岩变形基本稳定后, 以监控量测信息为指导用火焰切割法分段拆除内壁钢支撑, 立即铺设防水板、浇筑仰拱, 全断面浇筑拱墙混凝土, 尽早将二衬封闭成环。

3.Ⅳ级围岩CD法开挖按照设计和《铁路设计施工规范》定义要求, 由于开挖断面大, Ⅳ级围岩地质条件较差, 自稳能力低, 为确保施工安全, 采用CD法开挖, 全断面衬砌施工。

隧道篇作业指导书隧道篇作业指导书隧道是人类为了克服山峰，开发资源和交通运输而开凿的一种工程。

随着现代化的发展和城市化进程的加快，隧道的建设越来越受到重视。

在建设隧道的过程中，需要考虑到各方面的因素，如地质条件、环境因素、建设成本、工程安全等。

本篇作业指导书将分为以下几个部分，对隧道建设的重要性、隧道建设的流程、隧道质量控制以及隧道安全管理进行详细介绍，并且提供学生应该注意的要点。

一、隧道建设的重要性隧道建设具有重要的经济意义和社会意义。

隧道不仅有利于交通运输和城市化建设，而且还可以开发和利用矿产资源。

隧道的建设可以改善交通条件，缩短运输时间，提高运输效率，促进经济发展，降低交通事故的发生率。

此外，隧道建设还可以促进城市化建设，提高城市化水平，促进人类社会的进步。

二、隧道建设的流程1.隧道建设的规划阶段在规划阶段，需要进行地质勘探，确定隧道的位置和线路，确定隧道的长度和事项，制定隧道建设规划，向有关部门申请土地使用和环境影响评估等。

建设单位需要考虑到各个方面的因素，如地质条件、环境因素、建设成本、工程安全等。

2.隧道建设的设计阶段在设计阶段，需要制定隧道的设计方案和设计细节，确定隧道的结构和材料，计算和评估施工的可行14和可行性。

此外，需要进行深入的地质勘探和环境影响评估，评估隧道建设的环境影响和工程风险。

3.隧道建设的施工阶段在施工阶段，需要开展隧道的开挖、支护、贯通、装修等一系列工作。

施工单位需要制定施工计划和施工方案，配备足够的施工人员和设备，实行施工监督和质量验收。

在施工过程中，需要注意安全、环保、节能等的问题，确保施工的安全和工程品质。

4.隧道建设的验收和投运阶段在验收和投运阶段，需要进行隧道的验收和测试，包括地质和环境等条件的检查和测试，隧道的力学性能和耐久性能的测试等。

验收合格后，需要进行隧道的正式运营和管理，制定隧道管理规定和应急预案，确保隧道的安全和稳定运行。

三、隧道质量控制隧道质量是保证工程安全、使用寿命和施工效益的重要因素。
