汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造，然而汽车要行驶在道路上必须先使车轮转动，要如何将发动机的动力传送到车轮并使车轮转动？负责传递动力让汽车发挥行驶功能的装置就是传动系统，汽车没有了它就会成为一台发电机或坐人的空壳，并且还是一台烧钱的机器了。
在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的差速器，和联结各个机构的传动轴，有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。
一、动力连接装置1. 离合器：这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。
汽油发动机车辆在运行时，发动机需要持续运转。
但是为了满足汽车行驶上的需求，车辆必须有停止、换档等功能，因此必须在发动机的外连动之处，加入一组机构，以视需求中断动力的传递，以在发动机持续运转的情形之下，达成让车辆静止或是进行换档的需求。
这组机构，便是动力连接装置。
一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。
离合器这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。
如图所示，飞轮机构与发动机的输出轴固定在一起。
在飞轮的外壳之中，以一圆盘状的弹簧连接压板，其间有一摩擦盘与变速箱输入轴连接。
当离合器踏板释放时，飞轮内的压板利用弹簧的力量，紧紧压住摩擦板，使两者之间处于没有滑动的连动现象，达成连接的目的，而发动机的动力便可以通过这一机构，传递至变速箱，完成动力传递的工作。
而当踩下踏板时，机构将向弹簧加压，使得弹簧的外围翘起，压皮便与摩擦板脱离。
此时摩擦板与飞轮之间已无法连动，即便发动机持续运转，动力并不会传递至变速箱及车轮，此时，驾驶者便可以进行换档以及停车等动作，而不会使得发动机熄火。
2. 扭力转换器：这组机构被装置在发动机与自动变速箱之间，能够将发动机的动力平顺的传送到自动变速箱。
在扭力转换器中含有一组离合器，以增加传动效率。
汽车传动系统的构造与原理汽车传动系统是汽车的重要组成部分之一，它负责将发动机的动力传递给车轮，使汽车得以行驶。
了解汽车传动系统的构造和原理对于驾驶员和维修人员都非常重要。
本文将详细介绍汽车传动系统的构造和原理。
一、传动系统的基本构造汽车传动系统主要由以下几个部分组成：1. 发动机：发动机是汽车传动系统的源头，它负责产生动力。
发动机的类型有多种，包括汽油发动机、柴油发动机以及电动机等。
2. 配气机构：配气机构控制发动机进气和排气过程，影响着发动机的效率和动力输出。
常见的配气机构有气门、凸轮轴等。
3. 离合器：离合器连接发动机和变速器，使发动机的动力能够顺利传递给变速器。
离合器可以通过踩下踏板来实现离合和结合的功能。
4. 变速器：变速器负责调节发动机输出的转速和扭矩，并将其传递给车轮。
常见的变速器类型包括手动变速器和自动变速器。
5. 传动轴：传动轴将变速器的动力传递给车轮。
根据车辆类型不同，传动轴可以是前驱、后驱或四驱传动系统。
6. 差速器：差速器是传动系统的重要组成部分，它分配动力到车辆的左右两侧，使车辆转弯时左右轮胎能够旋转不同的速度。
7. 车轮和轮胎：车轮和轮胎是汽车传动系统的最终输出部分，承载着整个车辆的重量，为车辆提供行驶的支撑和牵引力。
二、传动系统的工作原理汽车传动系统的工作原理主要是将发动机的转动力通过离合器、变速器和传动轴传递给车轮。
其主要步骤如下：首先，当驾驶员发动汽车并踩下离合器踏板时，离合器与发动机分离，发动机转动的动力不再传递到变速器上。
接着，驾驶员将档位调整到合适的位置，从而选择了合适的齿轮比。
变速器会根据驾驶员选择的档位，改变输入轴和输出轴的转速比例。
然后，通过传动轴将变速器输出的动力传递给差速器。
差速器会将动力分配到车辆的左右两侧，并使车轮能够以不同的速度旋转。
最后，车轮通过与地面的摩擦力，将动力转化为行驶的力量，使汽车得以行驶。
三、传动系统的优化与创新随着科技的进步和汽车工业的发展，传动系统也在不断优化和创新。
page 1到店专家汽车基础知识
汽车传动系统概述
【汽车传动系统的组成和功能】
汽车传动系统的基本功用是将发动机发出的动力传给驱动轮。
组成现代汽车普遍采用的是活塞式内燃机，与之相匹配的传动
系统大多是采用机械式或液力机械式的。
部分轿车的发动机纵向
布置在汽车的前部，并且以后轮为驱动轮，其传动系统的组成和
布置见（右图）。
发动机发出的动力依次经过离合器1、变速器2
和万向节3，以及安装在驱动桥4中的主减速器、差速器和半轴，
最后传到驱动车轮。
1.离合器
2.变速器
3.万向节
4.驱动轴传动系统的一般组成及布置功能传动系统的首要任务是与发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并且有良好的动力性和燃油经济性。
为此任何形式的传动系统都必须具有如下功能：
1.实现汽车减速增距，方便起步、加速
2.实现汽车变速
3.实现汽车倒车
4.必要时中断传动系统的动力传递
5.应使车轮具有差速功能，方便转弯
【汽车传动系统布置方案】
1.发动机前置前轮(F F )驱动
2.发动机前置后轮(FR)驱动
3.发动机后置后轮（R R ）驱动
4.发动机中置后轮（MR）驱动
5.全轮驱动（nWD）。
汽车传动系统汽车传动系统是整个汽车动力传递装置中至关重要的一部分。
它包含了引擎、离合器、变速箱、传动轴、差速器等组件，协同工作以将引擎产生的动力传递至车轮，从而驱动汽车前进。
传动系统的性能好坏直接影响着汽车的加速性能、燃油经济性以及行驶稳定性。
引擎作为汽车传动系统的核心部件，引擎通过燃烧混合气体产生动力，并将动力传递给传动系统。
不同类型的引擎（如汽油发动机、柴油发动机、电动机等）在工作原理和性能上有所不同，但都具有将化学能转换为机械能的能力。
离合器离合器作为传动系统的一个关键组件，在发动机和变速箱之间起到了连接和分离的作用。
当驾驶员踩下离合器时，发动机与变速箱的连接被切断，而在释放离合器时，二者重新连接，从而实现动力传递。
变速箱变速箱是控制车辆速度和转向力的关键部件。
通过改变齿轮之间的组合方式，变速箱可以实现不同的齿轮比，进而调整车辆的速度和扭矩输出。
常见的变速箱类型包括手动变速箱和自动变速箱，在不同驾驶条件下具有不同的优势和劣势。
传动轴传动轴是传动系统中的一个组成部分，负责将动力从变速箱传递至驱动轮。
在前置驱动、后置驱动和四轮驱动汽车中，传动轴的结构和工作原理略有不同，但其作用都是将动力有效地传递到车轮上。
差速器差速器是汽车传动系统中的一个重要部件，主要用于对车轮间的差速进行调节。
在车辆转弯或通过不同路面情况时，车轮间会出现不同的旋转速度，而差速器可以平衡这种差异，确保车辆在行驶过程中的稳定性和可控性。
综上所述，汽车传动系统是汽车中至关重要的一部分，其性能直接影响着整车的驾驶性能和稳定性。
深入了解汽车传动系统的工作原理和结构对于提升驾驶技能和保养车辆都具有积极的意义。
第十一章汽车传动系统汽车传动系统的基本功用是将发动机所发出的动力传递到驱动车轮，按能量传递方式的不同分为机械式、液力式、电力式传动系统，均具有减速增矩、变速、倒车、中断动力、轮间差速和轴间差速等功能。
货车采用发动机前置、后轮驱动的传统布置方式，简称FR式，其技术特点是前排车轮负责转向，后排车轮承担整个车辆的驱动工作，它能有效利用载荷重量产生驱动力。
它将发动机纵向放置在汽车前部，通过一线展开的离合器、变速器、万向传动装置（万向节和传动轴）将动力传给后部的驱动桥，经驱动桥内的主减速器、差速器和半轴带动后轮，推着汽车前进。
轮间差速汽车转向时，外侧车轮滚过的路程长，内侧车轮滚过的路程短，要求外侧车轮转速快于内侧车轮。
通过驱动桥中的差速器，可以使两驱动轮能以不同转速转动，实现差速功能。
分时四轮驱动系统有前后两个驱动桥，前置发动机通过离合器、变速器将动力传给分动器，再经传动轴分别传递到前后驱动桥，驾驶员一般通过操纵杆或按钮控制分动器在两驱与四驱之间进行切换。
分动器一般配有H2、H4及L4等档位，H2是高速两轮驱动，H4用于雨雪天和沙石路面，L4适宜于拖曳重物或越野攀坡。
离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。
汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。
目前在汽车上广泛采用的是用弹簧压紧的摩擦式离合器（简称为摩擦离合器）。
功用：平稳起步，平顺换档，防止过载。
一、摩擦离合器由主动部分从动部分压紧机构操纵机构组成二、螺旋弹簧离合器采用螺旋弹簧作为压紧元件的离合器，称为螺旋弹簧离合器。
将若干个螺旋弹簧沿压盘圆周分布的称为周布弹簧离合器，将一个大螺旋弹簧置于离合器中央的称为中央弹簧离合器。
三、膜片弹簧离合器采用膜片弹簧作为压紧元件的离合器，称为膜片弹簧离合器。
膜片弹簧为碟形，其上开有若干个径向开口，形成若干个弹性杠杠。
弹簧中部两侧有钢丝支承圈，用铆钉将其安装在离合器盖上。
五、离合器操纵机构操纵机构是为驾驶员控制离合器分离与接合程度的一套专设机构。
汽车传动系统解析当我们驾驶汽车在路上飞驰时，可能很少有人会深入思考汽车内部那些复杂的机械系统是如何协同工作，让车辆平稳运行的。
其中，汽车传动系统就扮演着至关重要的角色。
它就像是汽车的“动力输送带”，负责将发动机产生的动力传递到车轮，使车辆能够前进、后退、加速和减速。
接下来，让我们一起深入了解一下这个神奇的系统。
汽车传动系统的主要组成部分包括离合器、变速器、传动轴、主减速器和差速器等。
离合器位于发动机和变速器之间，它的作用就像是一个“开关”，可以根据驾驶员的操作，实现发动机与变速器的连接或分离。
当我们踩下离合器踏板时，离合器分离，发动机的动力无法传递到变速器；而当我们松开离合器踏板时，离合器结合，动力得以传输。
这样的设计可以让我们在换挡时更加平稳，避免车辆出现顿挫或熄火的情况。
变速器则是传动系统中的“调速器”，它通过不同的齿轮组合来改变车辆的行驶速度和扭矩。
常见的变速器有手动变速器和自动变速器。
手动变速器需要驾驶员手动操作换挡杆来选择合适的挡位，而自动变速器则能够根据车速、油门踏板的位置等因素自动切换挡位。
近年来，随着技术的不断发展，无级变速器（CVT）和双离合变速器（DCT）也逐渐普及。
CVT 可以实现无级变速，让车辆在行驶过程中更加平顺；DCT 则结合了手动变速器和自动变速器的优点，换挡速度更快，效率更高。
传动轴是连接变速器和主减速器的部件，它将变速器输出的动力传递到车辆的后桥。
传动轴通常由钢管或实心轴制成，并且需要具备足够的强度和刚度，以承受高速旋转和扭矩的作用。
主减速器位于后桥中央，它的主要作用是降低传动轴传来的转速，并增大扭矩。
通过主减速器的作用，车辆可以获得更好的动力性能和爬坡能力。
同时，主减速器还可以改变动力传递的方向，使动力能够垂直传递到差速器上。
差速器是汽车传动系统中的一个关键部件，它可以让车辆在转弯时，左右车轮以不同的转速旋转。
这是因为在转弯时，内侧车轮行驶的距离较短，需要的转速较低；而外侧车轮行驶的距离较长，需要的转速较高。

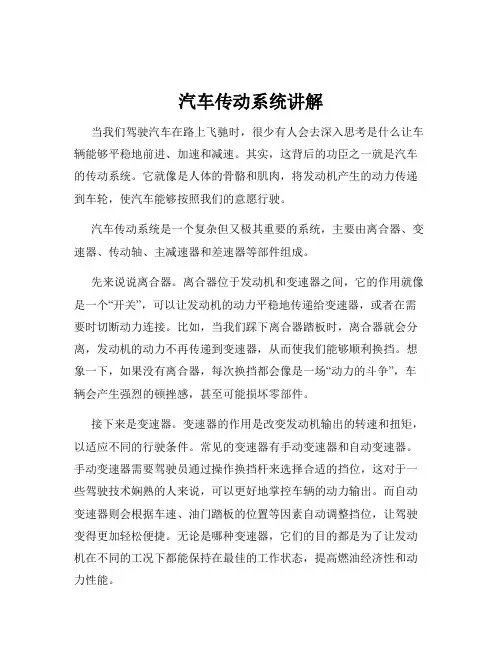

汽车传动系统讲解当我们驾驶汽车在路上飞驰时，很少有人会去深入思考是什么让车辆能够平稳地前进、加速和减速。
其实，这背后的功臣之一就是汽车的传动系统。
它就像是人体的骨骼和肌肉，将发动机产生的动力传递到车轮，使汽车能够按照我们的意愿行驶。
汽车传动系统是一个复杂但又极其重要的系统，主要由离合器、变速器、传动轴、主减速器和差速器等部件组成。
先来说说离合器。
离合器位于发动机和变速器之间，它的作用就像是一个“开关”，可以让发动机的动力平稳地传递给变速器，或者在需要时切断动力连接。
比如，当我们踩下离合器踏板时，离合器就会分离，发动机的动力不再传递到变速器，从而使我们能够顺利换挡。
想象一下，如果没有离合器，每次换挡都会像是一场“动力的斗争”，车辆会产生强烈的顿挫感，甚至可能损坏零部件。
接下来是变速器。
变速器的作用是改变发动机输出的转速和扭矩，以适应不同的行驶条件。
常见的变速器有手动变速器和自动变速器。
手动变速器需要驾驶员通过操作换挡杆来选择合适的挡位，这对于一些驾驶技术娴熟的人来说，可以更好地掌控车辆的动力输出。
而自动变速器则会根据车速、油门踏板的位置等因素自动调整挡位，让驾驶变得更加轻松便捷。
无论是哪种变速器，它们的目的都是为了让发动机在不同的工况下都能保持在最佳的工作状态，提高燃油经济性和动力性能。
传动轴则是负责将变速器输出的动力传递到后桥的主减速器。
它就像是一个“动力的桥梁”，通常由一根或多根轴组成，并且在两端会有万向节，以适应车辆行驶时的悬架运动和角度变化。
如果传动轴出现故障，比如弯曲、磨损或者万向节损坏，车辆在行驶中就可能会出现抖动、异响等问题。
主减速器的作用是降低传动轴传来的转速，并增大扭矩。
它就像是一个“力量放大器”，将发动机的动力进一步放大，以便更好地驱动车辆。
主减速器通常由一对锥齿轮组成，通过齿轮的啮合来实现转速和扭矩的改变。
最后是差速器。
差速器的存在是为了解决车辆在转弯时内外侧车轮转速不同的问题。
汽车传动系统传动系统是指将发动机的动力转变为车轮的运动能力的一系列装置和部件，它是汽车的核心部件之一。
传动系统的设计和性能直接影响着汽车的动力性、燃油经济性和行驶舒适性。
本文将从传动系统的组成部分和工作原理两方面进行阐述。
一、传动系统的组成部分传动系统由多个关键部件组成，其中包括：1. 发动机：作为传动系统的动力源，发动机通过燃烧燃料产生的动力输出给传动系统。
2. 变速器：用于改变发动机输出转速和扭矩的装置，常见的变速器包括手动变速器和自动变速器。
3. 离合器：用于实现发动机与变速器之间的连接和分离，使得驱动力能够顺利传递到传动系统中。
4. 传动轴：将发动机的动力传输到驱动轴上，通常由多节轴段组成。
5. 驱动轴：将动力从传动轴传递到车轮，并通过差速器等装置使得车轮能够转动。
6. 轮毂：固定在驱动轴上，支撑和驱动车轮转动的部件。
以上是传动系统的基本组成部分，不同类型的汽车传动系统可能存在细微的差异和其他附属部件。
二、传动系统的工作原理传动系统通过将发动机的动力传递到车轮，实现汽车的行驶。
其工作原理如下：1. 发动机启动后，通过离合器使发动机与变速器连接，发动机输出的动力传递到变速器。
2. 变速器根据驾驶员的操作，通过齿轮的组合和切换来改变发动机输出的转速和扭矩。
3. 经由传动轴，发动机输出的动力传递到驱动轴上。
4. 驱动轴通过差速器等装置将动力分配给车轮，使车轮能够转动。
5. 轮毂固定在驱动轴上，将动力直接传递给车轮，从而推动汽车行驶。
通过以上工作原理，传动系统能够有效地将发动机的动力传递到车轮，使汽车获得足够的动力和扭矩来行驶。
总结：传动系统作为汽车的核心部件之一，起着将发动机动力传递到车轮的关键作用。
它由发动机、变速器、离合器、传动轴、驱动轴和轮毂等组成部分组成，并通过一系列的工作原理实现动力传递。
了解传动系统的组成和工作原理有助于我们更好地理解汽车的运行机制，从而保证车辆的正常运行和维护。
提醒：对于汽车的传动系统，及时的保养和维护至关重要。
汽车传动系知识点总结一、汽车传动系统的组成部分汽车传动系统主要包括离合器、变速箱、传动轴、传动齿轮和差速器等部件。
这些部件共同协作，使得发动机产生的动力得以传输至车轮，从而推动汽车前进。
1. 离合器：离合器是连接发动机和变速箱之间的部件，它可以实现发动机和变速箱的分离和连接。
当驾驶员踩下离合器踏板时，发动机与变速箱之间的连接就会断开，从而实现换挡或停车。
离合器由离合器盘、压盘和释放器等部件组成。
2. 变速箱：变速箱是汽车传动系统的核心部件，它可以改变发动机输出转速，并将动力传递至传动轴。
变速箱通常分为手动变速箱和自动变速箱两种类型，不同类型的变速箱采用不同的工作原理和结构。
3. 传动轴：传动轴是将发动机产生的动力传输至车轮的关键部件，它连接变速箱和车轮，并通过传递轴上的传动齿轮来实现动力输出。
4. 传动齿轮：传动齿轮位于传动轴上，它通过齿轮之间的啮合传递动力，实现发动机输出转矩的调节和传递。
5. 差速器：差速器位于车轮之间，它能够使车轮以不同的转速转动，从而使车辆能够顺利转弯。
差速器还可以避免车辆在转弯时出现打滑或侧滑等现象。
以上就是汽车传动系统的主要组成部分，它们共同协作，使得车辆能够顺利行驶并完成各项操控。
二、汽车传动系统的工作原理汽车传动系统的工作原理是将发动机输出的动力通过传动轴传递至车轮，从而推动汽车前进。
具体工作原理如下：1. 发动机输出动力：发动机通过燃烧燃料产生的动力通过曲轴输出，并通过离合器连接至变速箱。
2. 变速箱调节转速：变速箱通过齿轮组的组合来实现对发动机输出转速的调节，从而满足不同车速和扭矩需求。
3. 传动轴传递动力：变速箱输出的动力通过传动轴传递至车轮，因此汽车得以行驶。
4. 差速器转向调节：差速器使车轮能够以不同的转速转动，从而实现车辆的转弯操作。
以上就是汽车传动系统的工作原理，通过这些部件的协作，汽车得以行驶并完成各项操控。
三、汽车传动系统常见故障及维护保养汽车传动系统是汽车的核心部件之一，它的正常工作对于车辆的性能和安全有着重要的影响。
汽车传动系教程汽车传动系统是指将发动机的动力传递到车辆驱动轮上的一套机械装置。
它主要由离合器、传动轴、传动系统和差速器组成。
在本篇教程中，我们将详细介绍汽车传动系统的构造和工作原理。
1.离合器离合器位于发动机和传动系统之间，主要用于连接和分离发动机与传动系统之间的动力传递。
当驾驶员踩下离合器踏板时，离合器分离，发动机转速与传动系统分离，车辆可以换挡或者空档。
当驾驶员松开离合器踏板时，离合器重新连接，发动机的动力通过传动系统传递给车轮。
2.传动轴传动轴是连接发动机和差速器之间的部件，它负责将动力从发动机传递到差速器。
传动轴通常是由一系列的齿轮、万向节和连接套件组成。
它需要具备足够的强度和刚度，以承受发动机输出的高转矩和高转速。
3.传动系统传动系统是将发动机的动力传递到驱动轴上的一组齿轮和轴承组成的装置。
传动系统通常包括主传动齿轮、变速器和换挡机构。
主传动齿轮负责将发动机的转速放大，并传递给变速器。
变速器根据驾驶员的需求提供不同的挡位和传动比。
换挡机构通过操纵杆和离合器安排不同的传动方式，如前进、倒车和停车。
4.差速器差速器是驱动轮之间的一个差速装置，它使驱动轮能够以不同的转速旋转。
当车辆转弯时，内轮和外轮需要旋转的速度不同，差速器通过其内部的齿轮装置来实现这种差速。
差速器的作用是平衡左右驱动轮的速度差异，以提供更好的操控性和驾驶性能。
以上是汽车传动系统的主要组成部分。
当驾驶员踩下油门时，发动机输出的动力会经过离合器传递到传动轴，然后再经过传动系统传递到驱动轴上的差速器，最终驱动车轮。
通过调整离合器的连接和分离、变速器的挡位选择以及差速器的工作，驾驶员可以根据道路条件和驾驶需求来控制车辆的速度和力量。
需要注意的是，在驾驶过程中应正确操作离合器，避免过度磨损和抖动。
此外，定期检查和更换传动系统润滑油也是保持传动系统正常工作的重要步骤。
总结起来，汽车传动系统的教程主要涵盖离合器、传动轴、传动系统和差速器的构造和工作原理。
