汽车构造之汽车传动系统概述

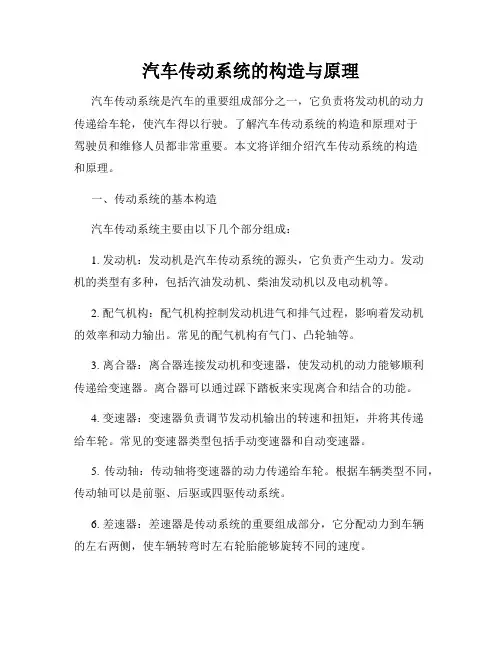

汽车传动系统的构造与原理汽车传动系统是汽车的重要组成部分之一，它负责将发动机的动力传递给车轮，使汽车得以行驶。

了解汽车传动系统的构造和原理对于驾驶员和维修人员都非常重要。

本文将详细介绍汽车传动系统的构造和原理。

一、传动系统的基本构造汽车传动系统主要由以下几个部分组成：1. 发动机：发动机是汽车传动系统的源头，它负责产生动力。

发动机的类型有多种，包括汽油发动机、柴油发动机以及电动机等。

2. 配气机构：配气机构控制发动机进气和排气过程，影响着发动机的效率和动力输出。

常见的配气机构有气门、凸轮轴等。

3. 离合器：离合器连接发动机和变速器，使发动机的动力能够顺利传递给变速器。

离合器可以通过踩下踏板来实现离合和结合的功能。

4. 变速器：变速器负责调节发动机输出的转速和扭矩，并将其传递给车轮。

常见的变速器类型包括手动变速器和自动变速器。

5. 传动轴：传动轴将变速器的动力传递给车轮。

根据车辆类型不同，传动轴可以是前驱、后驱或四驱传动系统。

6. 差速器：差速器是传动系统的重要组成部分，它分配动力到车辆的左右两侧，使车辆转弯时左右轮胎能够旋转不同的速度。

7. 车轮和轮胎：车轮和轮胎是汽车传动系统的最终输出部分，承载着整个车辆的重量，为车辆提供行驶的支撑和牵引力。

二、传动系统的工作原理汽车传动系统的工作原理主要是将发动机的转动力通过离合器、变速器和传动轴传递给车轮。

其主要步骤如下：首先，当驾驶员发动汽车并踩下离合器踏板时，离合器与发动机分离，发动机转动的动力不再传递到变速器上。

接着，驾驶员将档位调整到合适的位置，从而选择了合适的齿轮比。

变速器会根据驾驶员选择的档位，改变输入轴和输出轴的转速比例。

然后，通过传动轴将变速器输出的动力传递给差速器。

差速器会将动力分配到车辆的左右两侧，并使车轮能够以不同的速度旋转。

最后，车轮通过与地面的摩擦力，将动力转化为行驶的力量，使汽车得以行驶。

三、传动系统的优化与创新随着科技的进步和汽车工业的发展，传动系统也在不断优化和创新。

第一篇一、传动系统1、定义：位于发动机和驱动车轮之间的动力传动装置。

2、作用：将发动机发出的动力传给驱动车轮1)实现减速增距2)实现汽车变速3)实现汽车倒驶4)必要时中断传动系统的动力传递5) 应使两侧驱动车轮具有差速作用6）变角度传递动力3、机械式传动系统布置方案:1)前置后驱FR ：维修发动机方便，离合变速机构简单，前后轴轴荷分配合理；需要一根较长传动轴，增加整车质量，影响效率。

——主要用于载货汽车，部分轿车和客车2)前置前驱 FF :提高舒适性操纵稳定性，操纵机构较简单；结构复杂，前轮轮胎寿命短，爬坡能力差。

——广泛应用于微型中型轿车，中高级高级轿车应用渐多3)后置后驱 RR : 前后轴轴荷分配合理，噪声低，空间利用率高，行李箱体积大；发动机冷却条件较差，发动机离合器变速器机构复杂。

——广泛应用于大中型客车4)中置后驱 MR：前后轴轴荷分配合理，能得到客车车厢有效面积最高利用率——广泛应用于赛车5)全轮驱动 nWD: 全部为驱动轮——越野车4、液力式传动系统布置方案：优点---根据道路阻力变化，自动实现无级变速，使操纵简缺点----结构复杂，造价较高，机械效率较低。

应用：中高级轿车、部分重型货车（1）动液式（2）静液式：优点A.使汽车平稳的实现无级变速，具有非常理想的特性B.零部件减少，布置方便，增大离地间隙，提高通过性C.用于动力制动，使制动操作轻便缺点：机械效率低、造价高，使用寿命和可靠性不够理想等应用：军用车辆5、电力式传动系统布置方案：优点A.总体布置简化，灵活B.启动及变速平稳，冲击小，延长使用寿命C.有助于提高汽车平均车速D.提高行驶安全性E.操纵简化缺点：A.质量大B.效率低C.消耗较多的有色金属——铜二、离合器1、功用：（1）保证汽车平稳起步；（2）保证传动系统换挡时工作平顺；（3）限制传动系统所承受的最大转矩，防止传动系统过载。

2、构造：主动部分、从动部分、压紧机构、操纵机构3、汽车在行驶过程中经常保持动力传递，中断传动只是暂时需要，所以离合器的主动部分和从动部分应经常处于结合状态。

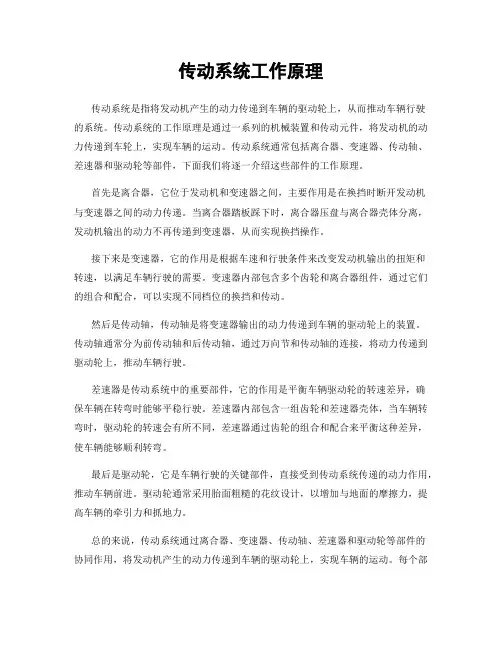

传动系统工作原理传动系统是指将发动机产生的动力传递到车辆的驱动轮上，从而推动车辆行驶的系统。

传动系统的工作原理是通过一系列的机械装置和传动元件，将发动机的动力传递到车轮上，实现车辆的运动。

传动系统通常包括离合器、变速器、传动轴、差速器和驱动轮等部件，下面我们将逐一介绍这些部件的工作原理。

首先是离合器，它位于发动机和变速器之间，主要作用是在换挡时断开发动机与变速器之间的动力传递。

当离合器踏板踩下时，离合器压盘与离合器壳体分离，发动机输出的动力不再传递到变速器，从而实现换挡操作。

接下来是变速器，它的作用是根据车速和行驶条件来改变发动机输出的扭矩和转速，以满足车辆行驶的需要。

变速器内部包含多个齿轮和离合器组件，通过它们的组合和配合，可以实现不同档位的换挡和传动。

然后是传动轴，传动轴是将变速器输出的动力传递到车辆的驱动轮上的装置。

传动轴通常分为前传动轴和后传动轴，通过万向节和传动轴的连接，将动力传递到驱动轮上，推动车辆行驶。

差速器是传动系统中的重要部件，它的作用是平衡车辆驱动轮的转速差异，确保车辆在转弯时能够平稳行驶。

差速器内部包含一组齿轮和差速器壳体，当车辆转弯时，驱动轮的转速会有所不同，差速器通过齿轮的组合和配合来平衡这种差异，使车辆能够顺利转弯。

最后是驱动轮，它是车辆行驶的关键部件，直接受到传动系统传递的动力作用，推动车辆前进。

驱动轮通常采用胎面粗糙的花纹设计，以增加与地面的摩擦力，提高车辆的牵引力和抓地力。

总的来说，传动系统通过离合器、变速器、传动轴、差速器和驱动轮等部件的协同作用，将发动机产生的动力传递到车辆的驱动轮上，实现车辆的运动。

每个部件都发挥着重要的作用，任何一个部件的故障都可能导致传动系统失效，因此对传动系统的定期检查和维护至关重要。

第一篇一、传动系统1、定义：位于发动机和驱动车轮之间的动力传动装置。

2、作用：将发动机发出的动力传给驱动车轮1)实现减速增距2)实现汽车变速3)实现汽车倒驶4)必要时中断传动系统的动力传递5) 应使两侧驱动车轮具有差速作用6）变角度传递动力3、机械式传动系统布置方案:1)前置后驱FR ：维修发动机方便，离合变速机构简单，前后轴轴荷分配合理；需要一根较长传动轴，增加整车质量，影响效率。

——主要用于载货汽车，部分轿车和客车2)前置前驱 FF :提高舒适性操纵稳定性，操纵机构较简单；结构复杂，前轮轮胎寿命短，爬坡能力差。

——广泛应用于微型中型轿车，中高级高级轿车应用渐多3)后置后驱 RR : 前后轴轴荷分配合理，噪声低，空间利用率高，行李箱体积大；发动机冷却条件较差，发动机离合器变速器机构复杂。

——广泛应用于大中型客车4)中置后驱 MR：前后轴轴荷分配合理，能得到客车车厢有效面积最高利用率——广泛应用于赛车5)全轮驱动 nWD: 全部为驱动轮——越野车4、液力式传动系统布置方案：优点---根据道路阻力变化，自动实现无级变速，使操纵简缺点----结构复杂，造价较高，机械效率较低。

应用：中高级轿车、部分重型货车（1）动液式（2）静液式：优点A.使汽车平稳的实现无级变速，具有非常理想的特性B.零部件减少，布置方便，增大离地间隙，提高通过性C.用于动力制动，使制动操作轻便缺点：机械效率低、造价高，使用寿命和可靠性不够理想等应用：军用车辆5、电力式传动系统布置方案：优点A.总体布置简化，灵活B.启动及变速平稳，冲击小，延长使用寿命C.有助于提高汽车平均车速D.提高行驶安全性E.操纵简化缺点：A.质量大B.效率低C.消耗较多的有色金属——铜二、离合器1、功用：（1）保证汽车平稳起步；（2）保证传动系统换挡时工作平顺；（3）限制传动系统所承受的最大转矩，防止传动系统过载。

2、构造：主动部分、从动部分、压紧机构、操纵机构3、汽车在行驶过程中经常保持动力传递，中断传动只是暂时需要，所以离合器的主动部分和从动部分应经常处于结合状态。

《汽车构造》知识点资料整理总结第一篇汽车发动机一、总论1、现代汽车类型轿车：按排量分为微型≤1.0L；普通型1.0~1.6L；中级1.6~2.5L；中高级2.5~4.0L；高级≥4.0L货车：按最大总质量分为微型≤1.8t；轻型1.8~6.0t；中型6.0~14t；重型≥14t客车：按总长度分为微型≤3.5m；轻型3.5~7.0m；中型7.0~10m；大型10~12m；超大型——指铰接式客车与双层客车2、总体构造（1）组成：发动机；底盘；车身；电气设备（2）汽车的总体布置形式：发动机前置后轮驱动（FR）、发动机前置前轮驱动（FF）、发动机后置后轮驱动（RR）、发动机中置后轮驱动（MR）、全轮驱动（nWD）五种3、汽车的主要技术参数（教材2：没有该项内容）汽车整备质量；最大总质量；最大装载质量§1、发动机的工作原理和总体构造一、基本术语上、下止点，发动机排量及计算，冲程，压缩比ε（汽油机：6~9；柴油机：16~22）二、发动机的工作原理工作循环：进气，压缩，作功，排气四个行程三、发动机的总体构造两大机构，五大系统（曲柄；凸轮配气机构，供油系，润滑系，冷却系，点火系，起动系）及作用（汽油机与柴油机的不同点）§2、曲柄连杆机构一、组成机体组，活塞连杆组，曲柄飞轮组二、机体组1．气缸体结构型式：整体式—气缸体与曲轴箱铸成一体；分体式2．气缸的排列形式：直列式；V型式；对置式。

3．曲轴箱的型式：平分式；龙门式；隧道式。

4．气缸套结构型式：干式；湿式。

三、活塞连杆组1．活塞构造①顶部：平顶；凹顶；凸顶。

②头部：三环短活塞（二气一油）2．活塞环：①气环：开口形状（直切口；斜切口；阶梯形切口）②油环：3．活塞销：全浮式；半浮式4．连杆直列式：平切口连杆（汽油机）；斜切口连杆（柴油机）四、曲轴飞轮组 1—41．曲轴布置与多缸发动机的工作顺序①发火间隔角：720°/I=720°/4=180②曲拐夹角（简图）=发火间隔角=180°③发动机工作循环表：1—3—4—2；1—4—32—32. 曲轴止推轴承形式：有三种翻边轴瓦、半圆环止推片、止推轴承环2．飞轮①起动发动机的齿圈②上止点记号：点火定时；调整气门间隙§3 配气机构一、组成：气门组；气门传动组，二、配气机构类型：凸轮轴下置式；凸轮轴中置式；凸轮轴上置式。

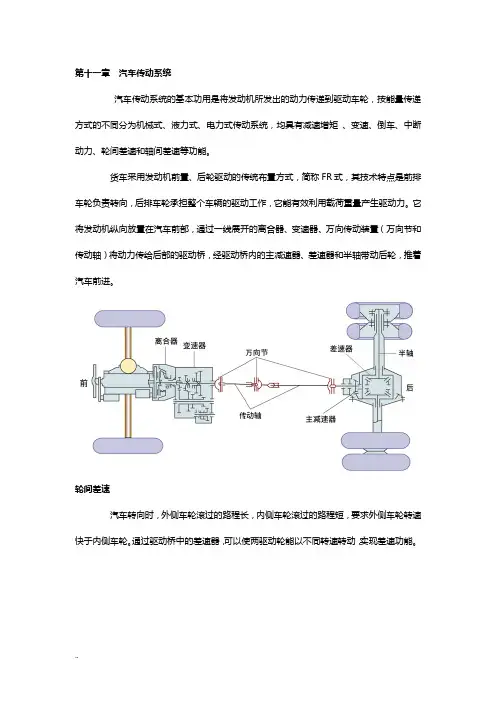

第十一章汽车传动系统汽车传动系统的基本功用是将发动机所发出的动力传递到驱动车轮，按能量传递方式的不同分为机械式、液力式、电力式传动系统，均具有减速增矩、变速、倒车、中断动力、轮间差速和轴间差速等功能。

货车采用发动机前置、后轮驱动的传统布置方式，简称FR式，其技术特点是前排车轮负责转向，后排车轮承担整个车辆的驱动工作，它能有效利用载荷重量产生驱动力。

它将发动机纵向放置在汽车前部，通过一线展开的离合器、变速器、万向传动装置（万向节和传动轴）将动力传给后部的驱动桥，经驱动桥内的主减速器、差速器和半轴带动后轮，推着汽车前进。

轮间差速汽车转向时，外侧车轮滚过的路程长，内侧车轮滚过的路程短，要求外侧车轮转速快于内侧车轮。

通过驱动桥中的差速器，可以使两驱动轮能以不同转速转动，实现差速功能。

分时四轮驱动系统有前后两个驱动桥，前置发动机通过离合器、变速器将动力传给分动器，再经传动轴分别传递到前后驱动桥，驾驶员一般通过操纵杆或按钮控制分动器在两驱与四驱之间进行切换。

分动器一般配有H2、H4及L4等档位，H2是高速两轮驱动，H4用于雨雪天和沙石路面，L4适宜于拖曳重物或越野攀坡。

离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。

汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。

目前在汽车上广泛采用的是用弹簧压紧的摩擦式离合器（简称为摩擦离合器）。

功用：平稳起步，平顺换档，防止过载。

一、摩擦离合器由主动部分从动部分压紧机构操纵机构组成二、螺旋弹簧离合器采用螺旋弹簧作为压紧元件的离合器，称为螺旋弹簧离合器。

将若干个螺旋弹簧沿压盘圆周分布的称为周布弹簧离合器，将一个大螺旋弹簧置于离合器中央的称为中央弹簧离合器。

三、膜片弹簧离合器采用膜片弹簧作为压紧元件的离合器，称为膜片弹簧离合器。

膜片弹簧为碟形，其上开有若干个径向开口，形成若干个弹性杠杠。

弹簧中部两侧有钢丝支承圈，用铆钉将其安装在离合器盖上。

五、离合器操纵机构操纵机构是为驾驶员控制离合器分离与接合程度的一套专设机构。

汽车传动系概述教案
教案主题：汽车传动系统概述
课时安排：1课时
教学目标：
1.了解汽车传动系统的概念和作用；
2.认识汽车传动系统的组成部分；
3.掌握常见的汽车传动系统原理；
4.了解汽车传动系统的分类和发展趋势。

教学重点：
1.汽车传动系统的概念和作用；
2.汽车传动系统的组成部分；
3.常见的汽车传动系统原理。

教学难点：
1.汽车传动系统的分类和发展趋势。

教学步骤：
一、导入(5分钟)
教师通过引入现实生活中常见的汽车传动系统的例子，引发学生对传动系统的兴趣和好奇心。

例如，引导学生分析自行车的传动系统，了解链条、齿轮的作用。

二、概念解释(10分钟)
教师向学生介绍汽车传动系统的概念和作用。

汽车传动系统是指将发
动机产生的动力传递给车轮，使汽车能够行驶的一系列装置和部件的集合。

它的作用是实现发动机输出动力和转速在车轮上的转化，从而使汽车能够
前进、制动和转向。

三、组成部分(15分钟)
教师向学生介绍汽车传动系统的组成部分，并通过展示动画或实物展
示辅助学生理解。

汽车构造习题附答案(陈家瑞下)(总45页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第十三章汽车传动系统概述一、填空题1.汽车传动系主要是由离合器、变速器、万向传动装置、主减速器、差速器和半轴等装置组成。

2.按结构和传动介质的不同，汽车传动系的型式有_机械式、_液力机械式、静液式(容积液压式)和电力式等四种。

3.机械式传动系由_离合器_、_变速器_、_万向传动装置和_驱动桥等四个部分构成。

4.汽车的驱动形式为4X4，表明共有4个车轮 4 驱动。

5.汽车传动系的基本功用是将发动机发出的动力传给驱动车轮。

二、解释术语1.汽车型号后的标记4×2、4×4、6×6汽车的车轮数×驱动轮数，第一个数字代表汽车的车轮数，后一个数代表驱动轮数，如EQ2080（原EQ240）E型汽车有6个车轮，而6个车轮都可以驱动，即表示为6×6。

2.驱动力发动机发出的转矩经过传动系传给驱动车轮，驱动车轮得到转矩便给地面一个向后的作用力，根据作用力与反作用力的原理，地面给驱动车轮一个向前的反作用力，这个反作用力就是驱动力。

（×）五、问答题1.汽车传动系的功用是什么汽车传动系的作用是将发动机发出的动力通过变速、变扭、变向传给驱动车轮。

2.应具有哪些功能1）减速和变速功能——减速用以降速增扭，因为车用发动机输出的最大转矩较小、而转速又很高，如果将这一转速和转矩直接传给驱动车轮，车轮转速过高，且车轮产生的牵引力矩又过小，不足以克服阻力矩，使汽车无法运动，所以必须减速增扭。

变速用以改变行车速度，以便与经常变化的使用条件（包括汽车实际装载质量、道路坡度、路面状况、交通情况等）相适用，使发动机在最有利转速范围内工作。

2）实现汽车倒驶——发动机不能倒转，而在变速器内设置倒挡。

保证在发动机旋转方向不变的情况下，实现汽车的倒向行驶。

3）必要时中断动力传动——如发动机起动、换挡、制动时，发动机不熄火，而通过分离离合器或变速器挂空挡来实现汽车的短暂停歇。

汽车构造（下）目录第十三章汽车传动系统概述第十四章离合器第十五章变速器与分动器第十七章万向传动装置第十八章驱动桥第十九章汽车行驶系统概述第二十章车架和承载式车身第二十一章车轮和车桥第二十二章悬架第二十三章汽车转向系统第二十四章汽车制动系统汽车构造（下）复习重点第十三篇.传动系传动系功能1.实现汽车增矩减速——主减速器2.实现汽车变速——变速器3.实现汽车倒车4.实现汽车差速——差速器5.必要时中断传动系统的动力传递——离合器传动系组成传动系（由离合器、变速器、传动轴和万向节组成的万向传动装置，以及安装在驱动桥壳中的主减速器、差速器和半轴组成。

）★汽车传动系主要是由离合器或液力变矩器、变速器、万向传动装置和驱动桥等装置组成。

传动系布置方案1.前置后轮驱动（FR）2.前置前轮驱动（FF）3.后置后轮驱动（RR）4.中置后轮驱动（MR）5.全轮驱动（nWD）★传动系类型（按传动元件的特征）①机械式②液力式③电力式第十四章（摩擦）离合器第一节摩擦离合器功用摩擦离合器功用①保证平稳起步②保证换挡时工作平顺③防止传动系过载摩擦离合器组成★摩擦离合器基本上是由主动部分、从动部分、压紧机构和操纵机构等四个部分构成的。

摩擦离合器基本类型按从动盘数目：按压紧弹簧结构形式：单盘离合器双盘离合器膜片弹簧离合器螺旋弹簧离合器推式膜片弹簧离合器拉式膜片弹簧离合器周布弹簧离合器中央弹簧离合器离合器的主、从动部分常处于接合状态。

摩擦离合器所能传递的最大转矩取决于摩擦面之间的最大静摩擦力矩。

在设计离合器时，除需保证传递发动机最大转矩外，还应满足_分离彻底、结合柔和及从动部分的转动惯量尽可能小.散热良好等性能要求。

1.离合器的主、从动部分常处于分离状态。

（）改正：离合器的主、从动部分常处于接合状态2．离合器的摩擦衬片上粘有油污后，可得到润滑。

（）改正：离合器的摩擦衬片上粘有油污后，会使离合器打滑而使其传动性能下降选择题（有一项或多项正确）1．离合器的主动部分包括（ABC ）。

简述汽车的构造
汽车是一种交通工具，它有着复杂的构造。

汽车的构造包括车身、发动机、传动系统、悬挂系统、制动系统、电气系统等多个部分。

下面将对这些部分进行简述。

车身是汽车的主体部分，它由钢铁、铝合金等材料制成，具有承载、抗震、保护驾乘人员等功能。

车身的设计可以根据不同的用途和需求进行改变，如跑车、越野车等的车身设计各不相同。

发动机是汽车的心脏，它将燃油转化为动力以驱动车辆运行。

发动机通常由气缸、活塞、曲轴等部分构成，不同的发动机有不同的工作原理和特点，如汽油发动机、柴油发动机等。

传动系统是汽车的动力传输部分，它将发动机的转动力量传递至车轮以驱动车辆运行。

传动系统包括变速器、传动轴、差速器等部分，不同的传动系统可以提供不同的速度变化和动力输出。

悬挂系统是汽车的支撑和减震部分，它可以保证车辆在行驶过程中的稳定性和舒适性。

悬挂系统包括弹簧、减震器、悬挂臂等部分，不同的悬挂系统可以提供不同的支撑和减震效果。

制动系统是汽车的安全保障部分，它可以使车辆在行驶中停止或减速。

制动系统包括刹车片、刹车盘、制动液等部分，不同的制动系统可以提供不同的制动效果和可靠性。

电气系统是汽车的电力供应部分，它包括电池、发电机、点火系统等部分。

电气系统可以为汽车提供电力，以驱动各种电器设备，如车灯、音响等。

除了以上的部分，汽车还有许多其他的部分，如空调系统、安全气囊系统、车窗系统等等。

这些部分相互协作，组成了一辆完整的汽车。

汽车的构造包括车身、发动机、传动系统、悬挂系统、制动系统、电气系统等多个部分。

这些部分相互协作，使汽车可以正常运行，并为人们的出行提供便利。

汽车的基本构造组成汽车是现代社会必不可少的交通工具之一，它的基本构造组成可以分为以下几个部分。

1.发动机：汽车的心脏发动机是汽车最重要的部件之一，它提供了汽车驱动所需要的动力。

发动机的种类繁多，常见的有汽油发动机、柴油发动机、混合动力发动机等。

不同种类的发动机有着不同的工作方式和使用特点，它们也对汽车的性能有着不同的影响。

2.传动系统：控制汽车运动方向和速度汽车的传动系统是指将发动机的动力传递给轮胎并控制车辆运动的系统。

传动系统包括离合器、变速器、传动轴及差速器等部件。

它们的协调运作可以让车辆在不同的道路和路况下行驶稳定、平稳、高效。

3.底盘系统：确保汽车平稳行驶底盘系统是汽车运行的基础，它由车架、悬挂系统、轮子等组成。

悬挂系统的作用是保持车身稳定及缓冲路面对车辆的影响，而车架则负责支撑整个车身结构，它们的合理配置可以让汽车在不同路况下对自然环境的各种干扰产生良好的适应性。

4.电气系统：为汽车提供电能电气系统包括电池、发电机、启动机以及车用电器等，它们一起为整个汽车提供了必要的电能。

电路系统的合理布置不仅可以提高车辆启动的可靠性和启动功率，还能有效改善车辆的供电质量和安全性。

5.车身系统：包括车身结构以及外部装饰和安全设备车身系统是汽车外观的主要组成部分，它不仅影响着车辆的外观美观和品质，还承担了保护驾乘人员和货物的重要职责。

车身系统还包括各种安全设备，如 ABS 制动系统、安全气囊等，它们大大降低了驾驶员和乘客在事故中受伤的风险。

综上所述，汽车的基本构造组成包括发动机、传动系统、底盘系统、电气系统以及车身系统，这些部分的完善协调运作是保证汽车稳定高效、安全可靠的重要因素。

正确的维护和保养汽车，不仅能延长汽车寿命，还能保证驾驶员和乘客的安全出行。
