10kV配电环网柜根底知识详解！1、环网柜概述环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心局部采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电平安等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行〔俗称手拉手〕，或有可能进行负荷割接〔将一条线上的负荷切换到另一条线上〕实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称"户外箱式环网柜";、"开闭器";。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，本钱较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A〔少数到达1700A〕，变压器柜〔出线柜〕额定电流〔熔断器〕一般不大于125A，高档负荷开关的转移电流可以到达2800A。

局部负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或到达开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

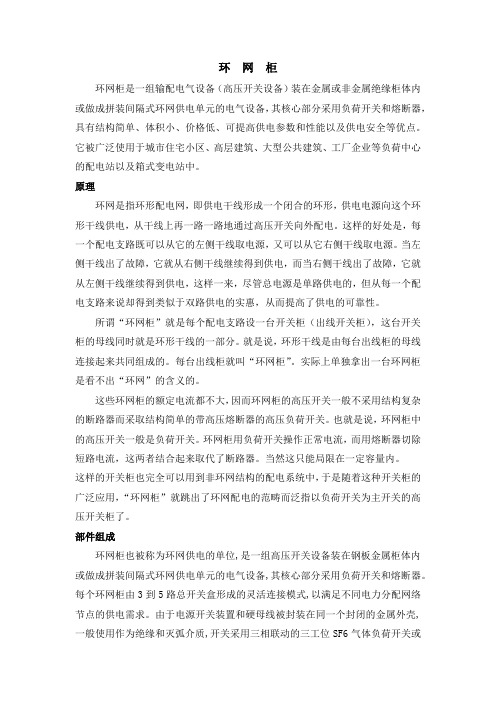

环网柜环网柜是一组输配电气设备（高压开关设备）装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

原理环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以从它的左侧干线取电源，又可以从它右侧干线取电源。

当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。

就是说，环形干线是由每台出线柜的母线连接起来共同组成的。

每台出线柜就叫“环网柜”。

实际上单独拿出一台环网柜是看不出“环网”的含义的。

这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。

也就是说，环网柜中的高压开关一般是负荷开关。

环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。

当然这只能局限在一定容量内。

这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。

部件组成环网柜也被称为环网供电的单位,是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器。

每个环网柜由3到5路总开关盒形成的灵活连接模式,以满足不同电力分配网络节点的供电需求。

由于电源开关装置和硬母线被封装在同一个封闭的金属外壳,一般使用作为绝缘和灭弧介质,开关采用三相联动的三工位SF6气体负荷开关或断路器,高性能的弹簧机构可以实现快速分开关运作。

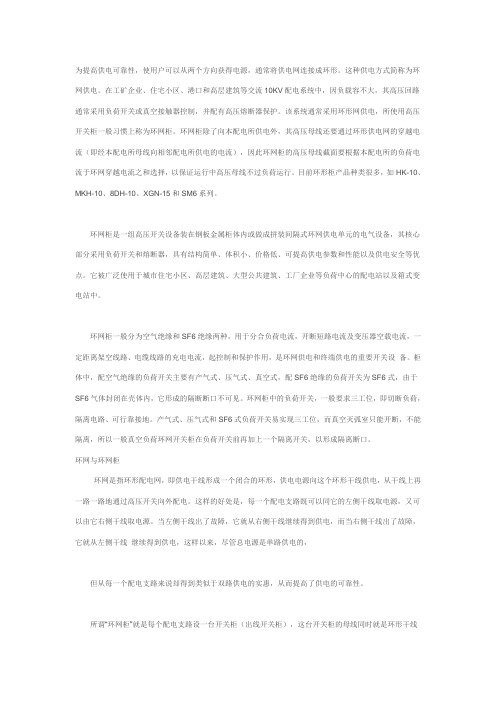

供配电环网柜基本知识 The document was prepared on January 2, 2021什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

环网供电和“环网柜”一、环网供电1、环网供电的概念环网即环形配电网。

为了提高供电的可靠性，使用户可从两个方向获得电源，通常将供电网连接成环形，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，再从干线上一路一路地通过高压开关向外配电。

这种供电方式简称为环网供电。

2、环网供电的优点每一个配电支路既可以由其左侧干线取电源，也可以由其右侧干线取电源。

当左侧干线出了故障，就从右侧干线继续得到供电，而当右侧干线出了故障，就从左侧干线继续得到供电，这样尽管总电源是单路供电，但每一个配电支路却得到类似于双路供电，从而提高了供电的可靠性。

二、环网柜1、环网柜的概念在工矿企业、住宅小区、港口和高层建筑的配电站以及箱式变电站中，因负载容量不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环网供电，所使用的高压开关柜一般习惯上称为环网柜。

2、环网柜的结构环网柜将高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元，其核心部分采用负荷开关和熔断器。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

环网柜一般分为空气绝缘、固体绝缘和SF6绝缘三种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式；配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷、隔离电路、可靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

10kV配电环网柜，全面讲解！1、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

树上鸟教育电气设计视频教程实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

环网柜详解建立两级结构的电网，即主环网向二级环网供电，是提高连续供电质量和降低设备运行费用的一种措施。

这种供电方式简称为环网供电，通过二级环网连接MV/LV变压器，实现电能的传输和分配。

环网供电系统的分布比较分散，当发生故障时，停电范围较小，故障定位和检修时间也相对较短，对整个系统的影响较小，从而提高了供电可靠性。

在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，负载容量较小，高压回路通常采用负荷开关控制，并配备高压熔断器进行保护。

环网柜是将高压直接供电到市区，深入负荷中心，形成“高压受电-变压器降压-低压配电”的供电方式。

环网柜通常由三个间隔组成，包括两个环缆进出线间隔和一个变压器间隔。

对于变压器故障时的保护，一般采用断路器和负荷开关+限流熔断器两种方式。

实践证明，负荷开关+限流熔断器组合的保护效果要更好。

负荷开关+限流熔断器能够保护变压器在故障时不发生爆炸，这一点已通过短路试验得到证实。

在环网柜中，常用的负荷开关+限流熔断器的组合能够在短时间内切除故障，保护变压器的安全。

环网柜广泛应用于开闭所、环网箱、环网室、箱变及配电房。

环网室通过PT 加2进4出或6出等多个环网柜组成，DTU站所配电终端实现数据采集和配电控制。

环网室将电能输出到各个公用配电房，专供居民生活用电，属于供电局管理。

负荷开关+限流熔断器组合电器对负荷开关提出了更高的要求。

负荷开关必须能够承受超过额定电流的转移电流和交接电流。

负荷开关具有三个工作位置，即合、分、接地，完成开断、隔离和接地工作。

负荷开关和灭弧系统是分开的，灭弧系统专门用于灭弧，而负荷开关部分专门承载正常的电流，不参与灭弧。

负荷开关可以开断负荷电流和短路电流，根据电寿命次数分为E1、E2、E3级。

符合标准GB/T3804的负荷开关具有有功负载开断、闭环开断、充电开断电流、故障电缆和线路充电开断电流等功能。

紧凑型环网柜是一种集成了所有中压功能单元的中压开关柜系列产品，能够连接、供电和保护在开放式环网或辐射式电网上的一台或多台变压器。
