10kV配电网环网供电安全运行方式发布时间:2023-02-21T03:13:59.928Z 来源:《福光技术》2023年2期作者:陈晨丁书音[导读] 科学技术带动了我国社会经济的发展,为我国各个领域开辟了更为广阔的提升空间。
特别是在电力行业方面,电力是保障人们正常工作、生活的基础,同时也是保证经济稳定的关键。
国网江苏省电力有限公司宿迁供电分公司江苏省宿迁市 223800摘要:当前,我国配电网日趋复杂,10kV配电网环网供电覆盖了诸多地区,实现了对用户的有效供电。
但10kV配电网环网供电呈现出显著的复杂性,各类故障极易影响电能的正常供应。
因此,有必要积极探究10kV配电网环网供电安全运行的方式,有效保障配电网运行的安全性和可靠性。
关键词:10kV配电网;环网;供电;安全;运行科学技术带动了我国社会经济的发展,为我国各个领域开辟了更为广阔的提升空间。
特别是在电力行业方面,电力是保障人们正常工作、生活的基础,同时也是保证经济稳定的关键。
近年来,10kV配电网环网供电在电力行业运营过程中发挥了重要作用,基于此,人们越来越重视其安全运行方式。
1 10kV配电网环网供电10kV配电网环网供电是现代一种先进的供电方式,在其供电过程中,采用电压-延时方式进行供电控制、在实际的供电运行过程中,断路器装置供电应用十分关键,当前整个环网处于供电阶段,断路器属于闭合状态。
在线路出现停电状态之后,整个断路装置会做保护状态,打开断路保护装置,实现对整个环网的保护。
在实际的10kV配电网环网供电的供电过程中,故障区域容易出现二次跳闸现象,实现了对电力故障的有效解决。
另外,在正常供电状态下,断路装置能够实现对电源的保护。
当一侧电源处于失压状态时,该断路器即对故障确认进行延时,故障侧相应线路对故障确定并完成闭锁的实际时间即为延时时间具体整定值。
2 10kV配电网环网供电安全运行方式2.1分段开关的设置在10kV配电网环网供电的实际过程中,通过环网接线,能实现供电线路间的有效联络。

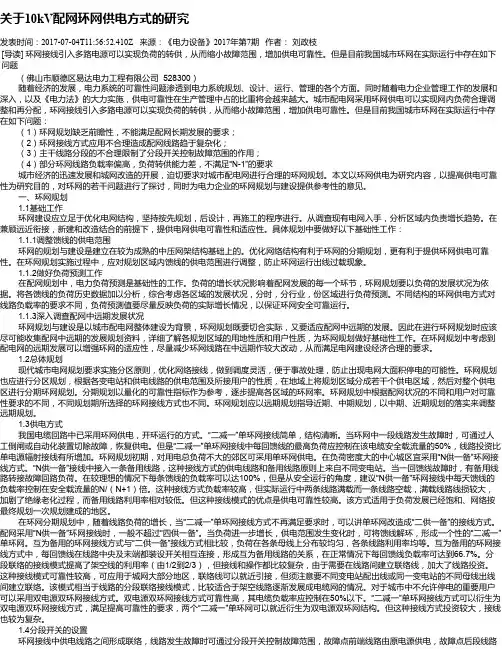

关于10kV配网环网供电方式的研究发表时间:2017-07-04T11:56:52.410Z 来源:《电力设备》2017年第7期作者:刘政枝[导读] 环网接线引入多路电源可以实现负荷的转供,从而缩小故障范围,增加供电可靠性。
但是目前我国城市环网在实际运行中存在如下问题(佛山市顺德区易达电力工程有限公司 528300)随着经济的发展,电力系统的可靠性问题渗透到电力系统规划、设计、运行、管理的各个方面。
同时随着电力企业管理工作的发展和深入,以及《电力法》的大力实施,供电可靠性在生产管理中占的比重将会越来越大。
城市配电网采用环网供电可以实现网内负荷合理调整和再分配,环网接线引入多路电源可以实现负荷的转供,从而缩小故障范围,增加供电可靠性。
但是目前我国城市环网在实际运行中存在如下问题:(1)环网规划缺乏前瞻性,不能满足配网长期发展的要求;(2)环网接线方式应用不合理造成配网线路趋于复杂化;(3)主干线路分段的不合理限制了分段开关控制故障范围的作用;(4)部分环网线路负载率偏高,负荷转供能力差,不满足“N-1”的要求城市经济的迅速发展和城网改造的开展,迫切要求对城市配电网进行合理的环网规划。
本文以环网供电为研究内容,以提高供电可靠性为研究目的,对环网的若干问题进行了探讨,同时为电力企业的环网规划与建设提供参考性的意见。
一、环网规划1.1基础工作环网建设应立足于优化电网结构,坚持按先规划,后设计,再施工的程序进行。
从调查现有电网入手,分析区域内负责增长趋势。
在兼顾远近衔接,新建和改造结合的前提下,提供电网供电可靠性和适应性。
具体规划中要做好以下基础性工作:1.1.1调整馈线的供电范围环网的规划与建设是建立在较为成熟的中压网架结构基础上的。
优化网络结构有利于环网的分期规划,更有利于提供环网供电可靠性。
在环网规划实施过程中,应对规划区域内馈线的供电范围进行调整,防止环网运行出线过载现象。
1.1.2做好负荷预测工作在配网规划中,电力负荷预测是基础性的工作。

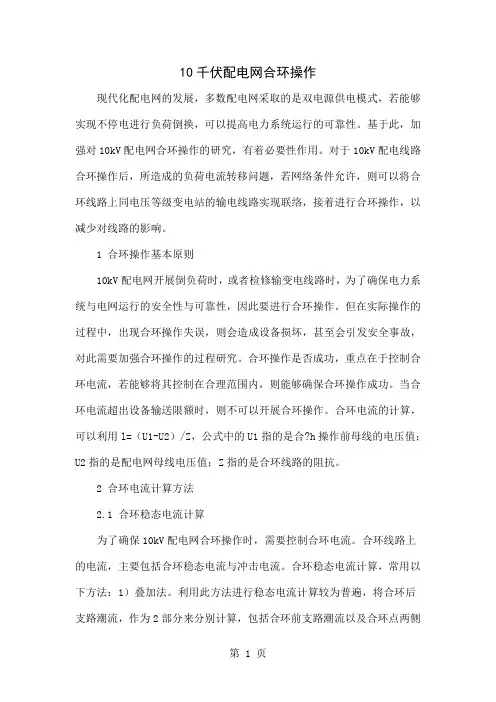

10千伏配电网合环操作现代化配电网的发展,多数配电网采取的是双电源供电模式,若能够实现不停电进行负荷倒换,可以提高电力系统运行的可靠性。
基于此,加强对10kV配电网合环操作的研究,有着必要性作用。
对于10kV配电线路合环操作后,所造成的负荷电流转移问题,若网络条件允许,则可以将合环线路上同电压等级变电站的输电线路实现联络,接着进行合环操作,以减少对线路的影响。
1 合环操作基本原则10kV配电网开展倒负荷时,或者检修输变电线路时,为了确保电力系统与电网运行的安全性与可靠性,因此要进行合环操作。
但在实际操作的过程中,出现合环操作失误,则会造成设备损坏,甚至会引发安全事故,对此需要加强合环操作的过程研究。
合环操作是否成功,重点在于控制合环电流,若能够将其控制在合理范围内,则能够确保合环操作成功。
当合环电流超出设备输送限额时,则不可以开展合环操作。
合环电流的计算,可以利用l=(U1-U2)/Z,公式中的U1指的是合?h操作前母线的电压值;U2指的是配电网母线电压值;Z指的是合环线路的阻抗。
2 合环电流计算方法2.1 合环稳态电流计算为了确保10kV配电网合环操作时,需要控制合环电流。
合环线路上的电流,主要包括合环稳态电流与冲击电流。
合环稳态电流计算,常用以下方法:1)叠加法。
利用此方法进行稳态电流计算较为普遍,将合环后支路潮流,作为2部分来分别计算,包括合环前支路潮流以及合环点两侧的环流。
先进行合环前合环点两侧的电压差计算,接着计算环网总阻抗,再分别计算线路开环下循环电流以及负荷电流,完成计算后,将二者叠加。
2)潮流直接算法。
基于线路实际情况,结合已知条件,利用支路电流法与牛拉法等,进行合环后电流,并且要判断能够达到合环条件[1]。
2.2 冲击电流计算在以往的研究中,对于冲击电流计算,基本是以环网用戴维南定理为基础,利用电源和环网阻抗组成简单回路,接着构建微分方程,计算响应,获得冲击电流。
冲击电流和线路合环点两侧的电压差与合环时间等,有着直接的关系,对此在进行计算时,要充分的考虑以确保计算的准确性。
浅谈 10kV配电网环网供电安全运行方式摘要:供电环网是指电源与负荷点借电力线路联结成环形的供电方式。
环形供电具有许多优点,但也存有一些缺陷。
为进一步提升环网供电的安全性与可靠性,本文运用文献法、调查法对10kV配电网环网供电安全运行方式展开分析论述,以供借鉴与参考。
关键词:10kV配电网;环网供电;安全运行近年来我国经济、科技、文化等各个方面都有了很大发展,社会获得了巨大进步,同时人们对供电质量、供电安全等的要求也不断提高。
我国的供电技术水平在近几年虽然有了很大提升,但与德国等发达国家相比还有很大的发展空间。
因此我国需进一步研究优化供电技术,使用切实可行的配网自动化技术实现故障快速隔离与恢复供电。
近些年一些企业开始使用环形供电方式,环形供电方式有一定的优点,如环形供电的安全性与可靠性更高。
运行过程中,环内任一线路发生故障,开关都能及时将这一故障段切除,故而负荷点的供电不受影响,功率损耗与电压损耗也能得到有效降低,供电安全、供电质量以及供电的经济性都能得到保证【1】。
在看到环形供电优点的同时也需要看到环形供电的缺陷。
下面结合实际,对10kV配电网环网供电安全方面的问题做具体分析。
110kV配电网环网供电安全隐患10kV配电网环网供电安全隐患来源于多个方面。
如环网中有些线路材料不过关或设备性能比较低下,就会导致供电安全受到影响。
线路材料不过关时,在运行过程中就有可能发生起火事故,进而造成供电中断,给用户带来许多不便。
目前部分企业或单位在建设配电网环网时为降低经济成本,增加自身经济收益而采购性能质量比较低下的材料,使整个配电网的安全性、稳定性与耐久性大大降低。
如环网中部分线路与设备的绝缘性不过关,在运行过程中出现电流外泄情况,电流在泄露路径中产生电弧、高温以及电火花【2】。
此外环网安全事故还有可能来自于技术因素。
当10kV配电网环网设计技术、施工技术不过关时,环网的安全性与可靠性就得不到保障,环网在运行过程中更容易出现故障。
浅析10kv配电网如何安全运行摘要: 10kv 城市配电网是整个电网中规模最大、涉及面积最广的部分,10kv 配电网已成为电力系统供电能力、电能质量及供电可靠性等重要指标的最终体现。
随着配电网建设的逐步升级和加强,其结构日趋成熟,但也愈加庞大复杂。
电网不可避免地会受到故障的影响而导致停电,影响社会生活生产,甚至可导致危害国家安全的重大事故。
文章对影响10kv 配电网安全运行的主要因素进行分析,并提出有效的防治措施。
关键词:10kv配电网安全运行配电线路是电力输送的终端设备,是电力系统的重要组成部分。
配电线路由于点多、面广、线长,路径非常复杂,设备质量参差不齐,受气候、地理的环境影响较大,又直接面对用户端,供用电情况复杂,这些都直接或间接影响着配电线路的安全运行,造成设备故障居高不下,故障原因也远比输电线路复杂。
依据近段时间来配电运行故障分析,努力找出配电线路故障的一些客观规律,以预防配电线路故障造成的损失。
二、影响10kv 安全运行的主要因素1. 由于经济发展较快,原有的10kv 配电网已经不能满足供电可靠性的要求。
首先,原有的10kv配电网络以架空线为主,接线形式主要为单端电源供电的树枝状放射式,新建的工业开发区和商业住宅小区则通常采用环网供电,电源有的是从就近的架空线上取得。
其次,由于在规划网架未完善之前,部分用户急于用电,按规划实施一步到位投资难以落实,因此接线存在一定的临时性。
另外,沿主要交通道路的架空线走廊附件,新建筑物施工工地多,直接威胁线路运行安全。
总之,城区尤其是老城区的10kv 配电网络单薄、转供电能力差、地形复杂、接线较乱、事故率高、供电可靠性低。
另外,随着国民经济的发展,20 世纪60、70 年代建设的变电站10kv 设备、各路出线的容量及安全性能均已不适应用电负荷和经济发展的需要。
其明显的缺陷是: 城区变电站大多数是该区域电网中的枢纽站,10kv 系统出线多、负荷大、运行年久。

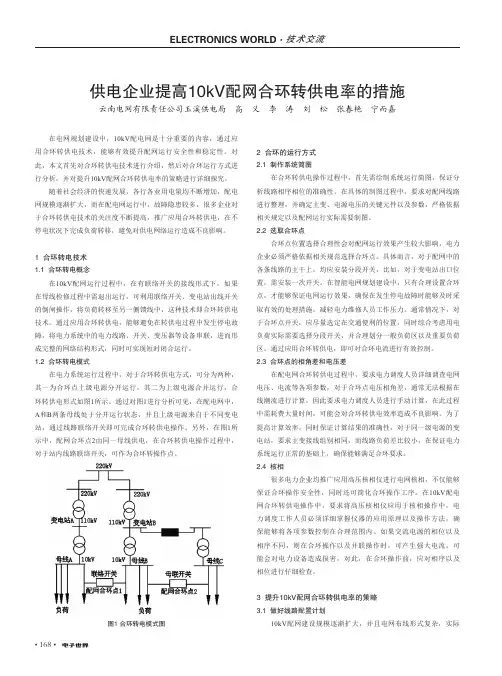

• 168•在电网规划建设中,10kV 配电网是十分重要的内容,通过应用合环转供电技术,能够有效提升配网运行安全性和稳定性。
对此,本文首先对合环转供电技术进行介绍,然后对合环运行方式进行分析,并对提升10kV 配网合环转供电率的策略进行详细探究。
随着社会经济的快速发展,各行各业用电量均不断增加,配电网规模逐渐扩大,而在配电网运行中,故障隐患较多,很多企业对于合环转供电技术的关注度不断提高,推广应用合环转供电,在不停电状况下完成负荷转移,避免对供电网络运行造成不良影响。
1 合环转电技术1.1 合环转电概念在10kV 配网运行过程中,在有联络开关的接线形式下,如果在母线检修过程中需退出运行,可利用联络开关、变电站出线开关的倒闸操作,将负荷转移至另一侧馈线中,这种技术即合环转供电技术。
通过应用合环转供电,能够避免在转供电过程中发生停电故障,将电力系统中的电力线路、开关、变压器等设备串联,进而形成完整的网络结构形式,同时可实现短时闭合运行。
1.2 合环转电模式在电力系统运行过程中,对于合环转供电方式,可分为两种,其一为合环点上级电源分开运行,其二为上级电源合并运行,合环转供电形式如图1所示。
通过对图1进行分析可见,在配电网中,A 和B 两条母线处于分开运行状态,并且上级电源来自于不同变电站,通过线路联络开关即可完成合环转供电操作。
另外,在图1所示中,配网合环点2由同一母线供电,在合环转供电操作过程中,对于站内线路联络开关,可作为合环转操作点。
图1 合环转电模式图2 合环的运行方式2.1 制作系统简图在合环转供电操作过程中,首先需绘制系统运行简图,保证分析线路相序相位的准确性。
在具体的制图过程中,要求对配网线路进行整理,并确定主变、电源电压的关键元件以及参数,严格依据相关规定以及配网运行实际需要制图。
2.2 选取合环点合环点位置选择合理性会对配网运行效果产生较大影响,电力企业必须严格依据相关规范选择合环点。
10kV配电网环网供电安全运行方式
摘要:随着我国社会经济的发展,各行各业对于电力的需求逐年增加,人们也
越来越重视供电质量及供电安全,但在日常管理工作中仍旧存在不少安全问题,
对电力分配、输送以及电网地有效运行造成了极大的恶劣影响,同时也给人民的
日常生产生活活动以及社会的发展造成了一定的阻碍。
本文笔者基于此探究当前
我国输配电及用电工程的安全管理策略,以供同行参阅。
关键词:输配电;用电工程;安全管理
引言
在现今的电力输配方面由于相应的电力使用单位对输配电线路的安全运行管
理欠缺,这就使得电力系统的稳定性受到威胁,还会造成输配电线路方面产生一
系列不安全隐患,这不仅对相应的输配电单位的安全运行产生一定的消极影响,
还会对人们日常的生产、生活产生相应的影响。
因此,研究电力输配电安全风险
成因与管理具有十分重要的意义。
110kV配电网环网供电工作原理
10kV配电网环网工作原理,以电压—延时方式作为基础。
部分断路器处于分
段点相应位置,在正常工作情况下,呈现出常闭状态。
当线路呈现出停电状态,
或者处于故障失压状态时,全部断路器均呈现出打开状态。
首次重合闸,借助控
制器设计相应的延时装置,实施逐个重合,当某断路器在重合状态下再次发生跳闸,故障所在区段其两侧相应的断路器实现对故障电压的有效感应而实施闭锁,
当再次实施合闸后,正常区间实现了对正常供电的有效恢复,通过闭锁,实现对
故障所在区段的有效隔离。
对于处于联络点相应位置的断路器,在正常供电状态下,实现对两侧电压有效感应,而呈现出常开状态,当一侧电源处于失压状态时,该断路器即对故障确认进行延时,故障侧相应线路对故障确定并完成闭锁的实际
时间即为延时时间具体整定值。
延时时间实现完成后,联络断路器进行投入,后
备电源对故障所在线路相应的故障后端保持正常的相关区间实现供电的正常恢复。
2电力输配电安全风险成因
2.1雷击因素
在现今的电力输配运行过程中,电力输配所存在的安全风险不仅对整个电力
系统的稳定运行有很大的影响,还会危机社会生活的正常运行。
在现阶段,电力
输配电方面的安全风险主要是由于外界因素的影响,在电力输配中,一般由于电
的线路都比较长,使得安装过程的复杂程度比较高,且处于外界环境中容易受到
自然因素的影响,从而导致整个输电线路的运行出现安全问题。
目前比较容易受
到的安全风险因素就有雷击的影响,在外界因素中,雷击的影响比较强且所辐射
的范围也比较广,是电力输配中的主要故障因素。
在线路输配过程中,因为处于
自然环境中,且线路所处的位置也比较特殊,在雷雨天气时电力输配线路很容易
受到雷电的袭击,使得线路的运行出现闪络的情况,以此造成线路运行的不稳定,最终使得整个电力输配受到影响。
对此,相应的电力单位在进行电力输配线路的
安装过程中就要进行相应的防雷工作,对线路的耐雷水平进行合理的分析,并建
立相应的雷击防护措施,在输配线路受到雷击后及时采取措施,确保输配线路绝
缘不出现闪络,以此来保证电力输配稳定的工频电弧,进而确保电力供应的不中断。
2.2线路绝缘子污染因素
在电力输配电安全风险中,不仅会由于外界环境因素的影响造成电力系统的
不稳定,还会由于人为因素的影响造成输配线路受到影响,这主要有线路绝缘子
污染。
该污染主要是由于受到人为因素与自然因素的影响所造成,而主要是由于
人类的工业活动所致。
在电力输配中,线路往往处于外界环境中,因此很容易受
到自然污染,例如空气尘埃等,同时还会由于人们的不合理排放,以及工业活动
中所产生的废气、粉尘等,使得输配线路上附着相应的工业残留污染物,而且这
些污染物一般不易被消除,在数量不断增多的情况下就会造成线路绝缘子的安全
问题,而这些安全问题在进行处理的过程中比较复杂,且工作量也比较大,这就
使得电力输配电安全风险问题比较突出。
310kV配电网环网供电安全运行方式
3.1环网扩展模式
环网扩展是指对中压配电线路进行架设,并构建相应的低压配环网,实现环
网对各地区的有效扩展。
电力系统具有较强的复杂性,其主要构成部分包括发电站、配电相关以及相关设备,综合了发电、配电以及电力消费。
在我国,电站发
电机组相应的额定输出电压保持在3.15V~20V。
为有效减少电能在实际传输中发
生的配电损耗,电能要经过诸多程序,才能最终实现对终端用户的有效传输。
我
国采用环网延伸方式,实现电力对广大居民用户的有效提供。
电力企业通常将
35kV/10kV变电站设置为环网延伸的相关起点,并将10kV、380kV配电变压器对
选定地区进行有效安装,并对其进行连接,在此基础上,对6kV~10kV的配电线
路进行架设。
10kV配电线路主要对如下电力负荷进行承担:(1)居民住宅相应
的用电负荷,诸如家用电器用电负荷等,此类电力负荷所需电能,通常由
10kV/380kV配电变压器实施降压,并借助单相220kV相应的低压配电线路实现对电能的传输。
(2)工业生产相关电力负荷,此类电力负荷所需电能,通常由
10kV/380kV配电变压器实施降压,并借助三相380kV相应的低压配电线路实现对电能的传输。
3.2环网延伸方式
环网延伸方式能将电能实现对用户的有效提供,且涵盖发电、输电以及配电
各环节。
当前,我国水力发电占据发电总量的70%以上,另一种发电方式是燃煤
机组发电。
通常,水电机组具备250MW的发电能力,燃煤机组则具备600MW
的发电能力。
水电机组具备4500h的生命周期,而燃煤机组具备4200h的生命周期,水电机组以及火电机组相应的建设时期存在较大不同,且水电机组具有较长
的建设周期,且呈现出较高的安全性。
3.3微环网模式
当前,社会电力需求日益增加,环网建设规模逐渐扩大。
我国的超高压配电
以及长距离配电水平日益提高。
然而,我国各地资源呈现出显著的差异性,加上
环网特性存在的限制性影响,我国长距离配电相应的接收端环网呈现出对外部环
境较强的依赖性。
因此,我国日益重视强化环网运行的安全性和稳定性。
同时,
电力需求日益呈现出显著的多样化特点。
分布式发电具有较强的高效性和灵活性,且呈现出显著的环保特点,得到了日渐广泛的应用。
分布式发电通常对发电量在50MW以下的发电设备进行采用,实现电能对用电客户的有效提供。
分布式发电
能实现对能源的高效利用,且产生的环境污染相对较小。
但是,分布式发电存在
较高的单机成本,且控制存在较大难度。
另外,在电力故障状态下,分布式发电
呈现出较强的孤立性,且极易退出运行,导致对自身优势的削弱。
为实现对分布
式发电方式存在缺陷的有效弥补,实现对分布式发电以及环网的有效协调,可强
化微环网模式的实践应用。
微环网,借助拓扑结构,实现对发电机、储能装置以
及相关控制设备等的有效连接。
微环网主要采用发电容量在100kW以下的小型发电机组。
结语
综上所述,社会经济的与科学技术的不断进步与发展,在提高人们生活水平
的同时也面临着相应的安全风险,对此,电力单位在电力输配电方面必须重视相
应的安全风险成因,并采取合理的风险管理措施来确保电力输配线路的安全运行,规避各种风险因素的影响,从而有效提高电力输配电安全管理工作的质量与水平,保障人们的安全、幸福生活。
参考文献:
[1]伏昭.简析如何有效做好输配电线路安全运行维护工作[J].内蒙古科技
与经济,2017(16):99-100.
[2]董珅.输电线路运行维护中的问题和应对策略研究[J].南方农机,2017,48(8):144-161.
[3]王成,聂安琪.输配电及用电工程线路安全运行问题及技术分析[J].黑龙江科
技信息,2016(34):150.。
