环网供电的应用原理什么是环网供电环网供电是一种新型的电力供应方式，它采用了环网式的电力输送和配电系统，将传统的辐射式供电方式转变为环形供电方式，实现了多点供电与互联互通。
环网供电的应用原理环网供电的应用原理主要包括电力输送和配电两个部分。
1. 电力输送电力输送是指将发电厂生产的电能通过高压输电线路传输到各个配电站点的过程。
在环网供电系统中，多个发电厂通过高压输电线路连接成环形，每个发电厂均可同时充当供电站点和负荷站点。
具体的应用原理如下：•发电厂通过变压器将电能升压至高压，然后将电力通过高压输电线路传输到不同的配电站点。
•配电站点通过变压器将高压电能降压，以满足不同电力需求。
•在环网供电系统中，各个配电站点通过高压变电站相连，形成环形供电网络。
•当其中一个配电站点发生故障或需要维修时，系统可以自动调整供电路径，使其他配电站点继续供电，从而实现了互联互通的供电模式。
2. 配电配电是指将输电线路接入到用户终端，将电能以合适的电压和频率供应给终端用户的过程。
在环网供电系统中，配电部分主要有以下应用原理：•高压变电站通过变压器将高压电能降压至适合终端用户使用的电压。
•在变电站附近设置配电设备，将电能分配至各个终端用户。
•在环网供电系统中，各个配电设备可以实现互联互通，当一个配电设备发生故障或需要维修时，系统可以自动调整供电路径，使其他配电设备继续供电。
环网供电的优势环网供电作为一种新型的电力供应方式，具有以下优势：1.提高供电可靠性：环网供电系统可以实现多个供电站点之间的互联互通，当某个供电站点发生故障时，系统可以自动调整供电路径，保证其他供电站点继续供电，从而增强了供电系统的可靠性。
2.节约能源和资源：环网供电系统中，各个供电站点既可以充当供电站点又可以充当负荷站点，实现了电能的双向传输，减少了能源和资源的浪费。
3.提高电网利用率：环网供电系统可以根据各个供电站点的负荷情况进行动态调整，实现电网的最优配置，提高电网利用率。
2.国内目前中压配电网典型接线国内中压电缆网的典型接线方式主要有单射式、双射式、单环式、双环式、N供一备5种类型，其特点、适用范围和接线示意图如下文所述。
2.1单射式特点：自一个变电站、或一个开关站的一条中压母线引出一回线路，形成单射式接线方式。
该接线方式不满足“N-1”要求，但主干线正常运行时的负载率可达到100%。
有条件或必要时，可过渡到单环网或N供一备等接线方式。
适用范围：城区内一般不采用该接线方式，其他区域根据实际情况采用，但随着网络逐步加强，该接线方式可逐步发展为单环式接线。
图4 单射式2.2双射式特点：自一个变电站、或一个开关站的不同中压母线引出双回线路，形成双射接线方式；或自同一供电区域不同方向的两个变电站（或两个开关站）、或同一供电区域一个变电站和一个开闭所的任一段母线引出双回线路，形成双射接线方式。
该接线方式不满足“N-1”要求，但主干线正常运行时的负载率可达到100%。
有条件或必要时，可过渡到双环网或N供一备接线方式。
高负荷密度地区可自10kV母线引出三回线路，形成三射接线方式。
一条电缆本体故障时，用户配变可自动切换到另一条电缆上。
适用范围：双射式适用于容量较大不适合以架空线路供电的普通用户，一般采用同一变电站不同母线或不同变电站引出双回电源。
图5 双射式2.3 单环式特点：自同一供电区域的两个变电站的中压母线（或一个变电站的不同中压母线）、或两个开关站的中压母线（或一个开关站的不同中压母线）或同一供电区域一个变电站和一个开闭所的中压母线馈出单回线路构成单环网，开环运行。
任何一个区段故障，闭合联络开关，将负荷转供到相邻馈线，完成转供，在满足“N-1”的前提下，主干线正常运行时的负载率仅为50%。
由于各个环网点都有两个负荷开关（或断路器），可以隔离任意一段线路的故障，用户的停电时间大为缩短，只有在终端变压器（单台配置）故障时，用户的停电时间是故障的处理时间，供电可靠性比单电源辐射式大大提高。
城市中压配电网接线模式分析与选取原则【摘要】本文对目前城市中压配电网的接线模式进行了分类和总结，并针对单辐射、手拉手环网、多分段多联络和多供一备等典型接线模式的特点和应用进行了分析。
配网接线模式的选择应考虑供电可靠性、转供电能力、电能质量、网络损耗、灵活性、可扩展性、简洁性和经济性，并与业扩报装、计量方式、配网自动化建设和市政规划等因素结合起来，坚持因地制宜、统一规划和逐步完善的原则。
【关键词】中压配电网接线模式多分段多联络选取原则中压配电网主要由中压配电线路和配电设备组成，包含电缆、架空线、环网柜、柱上开关、变压器和配电自动化装置等。
目前城市中压配电网多为环网连接，开环运行。
合理选择中压配电网接线模式可以有效减少故障和计划检修停电范围和时间，提高供电质量和供电可靠性。
本文对国内外现有配电网接线模式进行了总结和分析，并结合技术分析比较，提出了配电网接线模式的选择原则，给城市中压配电网的规划和建设提供了参考和借鉴。
1 接线模式分类按照线路的联络情况，配网接线模式可分为单辐射型和环网型两大类。
单辐射型接线模式是指无任何联络线路，单独运行的线路接线模式。
环网型接线模式可根据其联络线路的数量分为单联络和多联络两类。
单联络线路，又称单环网线路，是指只有一条联络线路的情况，其典型接线模式为手拉手环网。

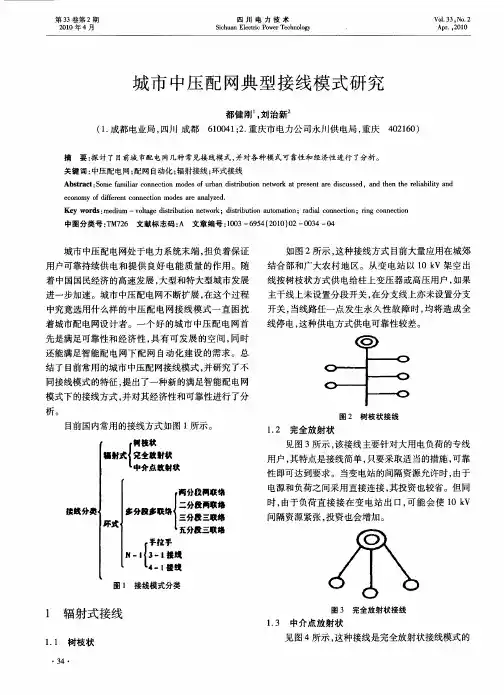

多联络线路主要有多供一备、多分段多联络、开闭所接线、双环网接线、双T接线和4×6网络接线等，如图1所示。
2 接线模式分析要素（1）供电可靠性；（2）转供电能力；（3）电压合格率；（4）网络损耗；（5）灵活性；（6）可扩展性；（7）简洁性；（8）经济性；（9）配网自动化适应性。
3 典型配网接线模式分析3.1 单辐射型接线单辐射型接线是配电网早期的接线模式，多为架空线或架空、电缆混合线路。
该接线模式具有接线简单清晰、维护运行方便、建设投资省、线路利用率高等优点；尤其是辐射型架空线还具备易于T接，易于查找故障和实施带电作业等优点。

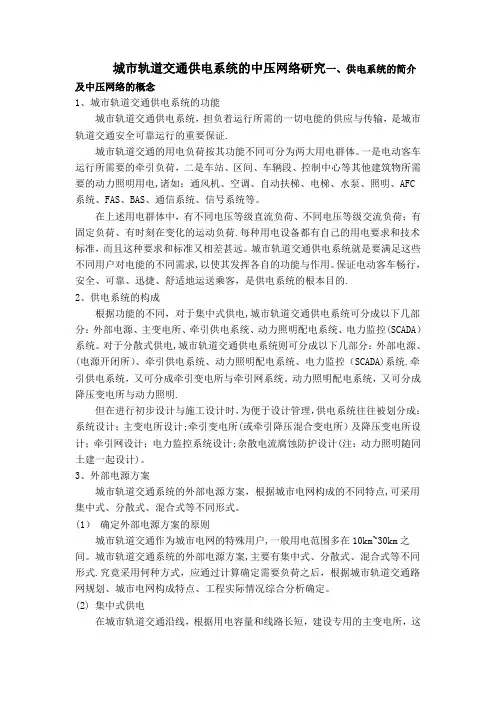

浅谈地铁中压环网电缆施工技术摘要：中压环网工程是通过主变电所馈出回路的电缆纵、横向把主变电所和正线牵引降压混合/降压变电所连接起来，构成了供电回路。
关键词：地铁；中压环网；施工技术；1中压环网供电方式城市轨道交通供电系统目前普遍采用集中式110/35kV两级电压供电方式，地铁主变电所馈出的回路，通过中压电缆以分区环网供电方式，为正线的每座牵引/降压变电所提供两路电源，当两座主变电所中有一所退出运行时，通过联络开关由另一主变电所向全线供电。
2中压环网电缆施工的主要内容（1）中压环网电缆的敷设，电缆中间、终端头的制安与试验。
（2）电缆支架、桥架和吊架的布设等。
3环网电缆支架定位（1）横向测量1）区间电缆支架安装测量标准均以轨面（两钢轨连线中点的水平面）为准，要求安装在轨面以上A点（设计高度）高度并随地铁线路坡度、曲线半径大小的变化而变化。
2）将测量尺垂直于轨道中心线放置，测量出轨道距轨面A位置点。
根据位置点在隧道壁标出支架下排孔位置，由支架两孔间距确定出上排孔位置。
3）隔5米间距确定两个基准点，然后沿基准点间用墨斗弹出支架安装高度。
（2）纵向测量1）根据起测点和施工图上支架的安装里程，测定出第一个支架的位置，用记号笔在隧道臂上作好标记，与横向测量高度线交叉成“十”字形标志。
标记两个或两个测量点以上时，连接相邻测量点在隧道壁上弹线，该线为电缆支架的第一个锚栓位置。
2）按施工图纸或规范要求的间距，在基准线上依次测量标记支架的安装位置。
3）一个区间测量完成后，进行复核无误后，再进行下一步测量。
4）过联络通道、区间人防门时，电缆支架测量均匀抬升或降低，在联络通道、人防门处进行测量定位，支架布置位置满足设计、施工规范要求，保证电缆能够平稳通过土建预留的电缆专用通道。
如图1所示；图1电力电缆支架在隧道内侧安装示意图4锚栓预埋及支架安装（1）锚栓打孔、预埋1）以测量时标记在隧道壁上的基准点，套用电缆支架模具，用水平尺校正后，在模具上、下孔位钻出3-5mm的凹槽。
中压配电网典型接线方式关键词：配电网；接线方式；城市；应用随着城市经济的不断发展，其负荷密度和用户对供电可靠性要求不断提高，相应的城市配电网建设改造投资也在不断增长，城市配电系统网架结构及其可靠性已引起了广泛重视。
而城市配电网从开始的手拉手环网等利用率不高的接线方式，将向多供一备、多分段多联络等线路利用率高的接线方式发展。
在城市配网改造中一个重点就是如何提高环网率和供电能力，这涉及到配电网的接线方式如何发展、改造，从而适应城市经济的发展要求。
而面对上述要求，配电网发展改造过程中经常会遇到以下问题：如何增加环网点（即线路分段数），指导方向不明确，缺乏全局考虑的意识和评估方法；部分线路环网点太多，如6个，甚至7个以上，但能真正起到负荷转移的线路、分段线路较少，且转移负荷时计算和操作均较为复杂；变电站出线开关柜资源紧张；投入不少，但达到的效果往往不甚理想。
所以，对于配电网的改造，一个有明确方向（如接线方式、分段数）的网架改造规划，能切实有效的指导配电网的网架改造，改善网络结构，提高资金使用效率，从而为提高配电网的经济效益及供电可靠性奠定基础。
另一方面，配电网的网络结构规划又受到城市建设规划的严格制约，无论采用架空网还是电缆网，或者为二者的混合形式，其线路大都必须沿城市街道布置。
配电线路的接线方式、分段数等将直接影响配电网的供电容量、连续供电能力和投资。
2 中压配电网典型接线方式中压配电网接线方式一般有单电源辐射接线、双电源手拉手环网接线、三电源环网接线、三分段三联络接线、两供一备（2-1）接线、三供一备（3-1）接线、N供一备（N-1）接线等，以下重点介绍几个典型的接线方式。
2.1 双电源手拉手环网接线双电源手拉手通过一个联络开关，将来自不同变电站或相同变电站不同母线的两条馈线连接起来。
任何一个区段故障，合联络开关，将负荷转供到相邻馈线，完成转供，可靠性为N-1，设备利用率为50％。
适用于三类用户和供电容量不大的二类用户。
中压配电⽹典型接线⽅式中压配电⽹典型接线⽅式关键词：配电⽹；接线⽅式；城市；应⽤随着城市经济的不断发展，其负荷密度和⽤户对供电可靠性要求不断提⾼，相应的城市配电⽹建设改造投资也在不断增长，城市配电系统⽹架结构及其可靠性已引起了⼴泛重视。
⽽城市配电⽹从开始的⼿拉⼿环⽹等利⽤率不⾼的接线⽅式，将向多供⼀备、多分段多联络等线路利⽤率⾼的接线⽅式发展。
在城市配⽹改造中⼀个重点就是如何提⾼环⽹率和供电能⼒，这涉及到配电⽹的接线⽅式如何发展、改造，从⽽适应城市经济的发展要求。
⽽⾯对上述要求，配电⽹发展改造过程中经常会遇到以下问题：如何增加环⽹点（即线路分段数），指导⽅向不明确，缺乏全局考虑的意识和评估⽅法；部分线路环⽹点太多，如6个，甚⾄7个以上，但能真正起到负荷转移的线路、分段线路较少，且转移负荷时计算和操作均较为复杂；变电站出线开关柜资源紧张；投⼊不少，但达到的效果往往不甚理想。
所以，对于配电⽹的改造，⼀个有明确⽅向（如接线⽅式、分段数）的⽹架改造规划，能切实有效的指导配电⽹的⽹架改造，改善⽹络结构，提⾼资⾦使⽤效率，从⽽为提⾼配电⽹的经济效益及供电可靠性奠定基础。
另⼀⽅⾯，配电⽹的⽹络结构规划⼜受到城市建设规划的严格制约，⽆论采⽤架空⽹还是电缆⽹，或者为⼆者的混合形式，其线路⼤都必须沿城市街道布置。
配电线路的接线⽅式、分段数等将直接影响配电⽹的供电容量、连续供电能⼒和投资。
2 中压配电⽹典型接线⽅式中压配电⽹接线⽅式⼀般有单电源辐射接线、双电源⼿拉⼿环⽹接线、三电源环⽹接线、三分段三联络接线、两供⼀备（2-1）接线、三供⼀备（3-1）接线、N供⼀备（N-1）接线等，以下重点介绍⼏个典型的接线⽅式。
2.1 双电源⼿拉⼿环⽹接线双电源⼿拉⼿通过⼀个联络开关，将来⾃不同变电站或相同变电站不同母线的两条馈线连接起来。
任何⼀个区段故障，合联络开关，将负荷转供到相邻馈线，完成转供，可靠性为N-1，设备利⽤率为50％。

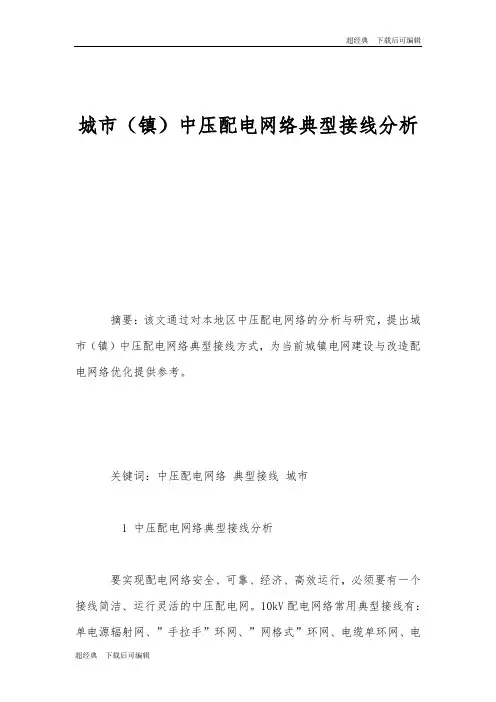

城市（镇）中压配电网络典型接线分析摘要：该文通过对本地区中压配电网络的分析与研究，提出城市（镇）中压配电网络典型接线方式，为当前城镇电网建设与改造配电网络优化提供参考。
关键词：中压配电网络典型接线城市1 中压配电网络典型接线分析要实现配电网络安全、可靠、经济、高效运行，必须要有一个接线简洁、运行灵活的中压配电网。
10kV配电网络常用典型接线有：单电源辐射网、”手拉手”环网、”网格式”环网、电缆单环网、电缆双环网等。
在配电网络规划与建设改造中，应根据配电网络优化准则，以城市中低压配电网建设与改造技术原则为依据，结合本地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。
下面结合本地区县城电网建设与改造工作，对中压配电网络典型接线进行分析与研究。
架空线路或架空电缆混合线路单电源辐射网单电源辐射网是一种接线简单清晰、运行方便、建设投资省的配电网络，当线路或设备故障、检修时，用户停电范围大，系统供电可靠性较差。
单电源辐射网主干线路一般要求分3~4段，每段线路配变装接容量应控制在~3MVA，供电半径宜为3~5km（见图1）。
由于辐射网络不存在线路故障后的负荷转移，可以不考虑线路的备用容量，每条线路可满载运行，即正常最大供电负荷不超过该线路安全载流量。
在条件允许情况下，主干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。
这种接线方式只适用于城郊或农村非重要用户的架空线路。
“手拉手”环网“手拉手”环网是目前城市（镇）配电网络中普遍使用的一种接线方式，通过主干线路末端之间的直接联络，实行环网接线，开环运行（见图2）。
这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。
当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。
浅谈城市中压环网供电方式摘要：本文对中压环网供电方式进行了技术方面分析，以优化中压配电网线路分段的管理。
关键词：城市中压环网；开闭所配置；结构优化1.环网分段、联络开关的选择1．1 架空线路杆上开关的选择线路分段、联络开关宜选用负荷开关，因为环网接线开关大部分要求带负荷分、合线路。
不选择具有切除线路故障的断路器配置过流速断保护，主要是从保护主设备的角度出发，变电站出线应保留瞬间切除近区故障的保护，这时柱上开关配置过流速断保护将与变电站过流速断保护在时间级差上难以配合，存在励磁涌流，容易造成开关误动作、越级跳闸现象；并且变电站主变10kv绕组要多承受每次因分级配合时间带来的短路故障动热稳定电流，其累积效应对主变绝缘是有损害的，因此，主干线路上的分段开关，一般不配置二次保护，并取消过流脱扣保护。
考虑到分段开关如果采用断路器，仅起到负荷开关的功能作用，所以宜选用负荷开关。
但是，目前可供选择的负荷开关比断路器少，且价格较高，因此，实施中当价格相近质量相同时，应优选断路器。
当线路过长，位于线路末端及线路分支处，经计算，变电站10kv过流保护灵敏度不足的，分段开关可配置断路器，设置过流脱扣保护；对受雷击或其用户故障越级跳闸停电事故率较高的，可选择加装重合器或选择需要依赖于变电站10kv出线断路器分、合故障电流的负荷分界智能开关以及电压判据型智能开关等，这类开关不需配置通信设施，造价低，运行维护方便，能起到自动隔离故障，减少停电范围的作用。
1．2 电缆线路开闭所的选择开闭所从结线方式角度可分为单母线不分段结线和单母线两分段(带或不带分段开关)结线。
从保护功能角度大致可分为由断路器配置二次保护和由负荷开关配置熔断器保护(或单独由负荷开关构成)两类。
断路器配置二次保护类开闭所通常由hxgn一12等系列的真空断路器柜、内配置电动操作机构、保护测控装置，tv和ta 直流系统或交流操作控制电源及等构成。
开关柜单元的尺寸一般在980mm×625mm×1850mm以内，8～12单元配置。
采用过流、速断保护来分断故障电流，其过流时间设置为0．2～0．3s，速断时间设置为0 s，上级变电站出线配合过流定值时间设置为0．4～0．5s，速断保护定值设置为0．3s。
开关柜的综合单价为8～10万元／单元(含二次保护)。
在已有电力调度光纤通信网的城市，为提高保护灵敏度、缩短10kv配电设备在短路故障时承受动稳定和热稳定电流的时间，可配置纵差动等高级保护。
负荷开关配置熔断器保护(或单独负荷开关)构成的开闭所不配置二次保护装置，当线路故障时，由熔断器或上一级变电站出线断路器切除故障。
通常由空气绝缘负荷开关柜和sf6充气绝缘柜组成开闭所设备，sf6充气绝缘柜的体积小，尺寸一般在860mm×375mm×1600mm以内，5—6单元小型化配置，其单价比空气绝缘柜高，比断路器配二次保护柜低，因此，推荐使用该类开闭所设备。
采用负荷开关配置的小型化开闭所便于负荷就近接入，减少出线电缆长度和主干网与分支线网层数，技术性和经济性比较好。
2.环网接线方式与开闭所的组合2．1 “2减l”单环网接线开闭所的配置负荷发展早期，新增负荷在配网边沿，市区内负荷密度不高的区域、城市郊区、城镇和工商业较发达区，一般采用电缆“2减1”环网接线模式，也称“手拉手”接线模式(图1)。
图1 “2减1”环网接线这种接线方式要求正常情况下，每回馈线的最高负荷应控制在该电缆安全载流量的50％以下，电缆线路利用率较低。
因此，环网内配置的开闭所数不宜过多，开闭所设计容量不宜过大，进出线单元不宜过多。
以衡阳市主干环网进线电源电缆选择yjv一3×300型为例，经计算埋在土壤中的载流量为580a，功率因数取0．9，则一个“手拉手”环网所带最大有功负荷为：√3×10×580×0．9×0．5×2=9 041 kw；串接的开闭所数量原则上不超过7座(含联络所)，开闭所设计容量w(装置容量w1×负荷利用系数k2×同时系数kt，下同)不宜大于1500kv·a，采用单母不分段接线，进出线单元不宜超过6个，其中2个手拉手进出线，2～3条馈线，至少1条备用，随负荷密度的增长可衍生改组成“n供1备”或“双电源双辐射”接线方式，可节省或延缓新建联络开闭所。
2．2 “2供1备”单环网接线开闭所的配置当负荷增长，在“手拉手”环网接线内无法接人时，优先采用新出电源线路重组环网，是指通过在主干环网线路插入1回新电源，形成“2供1备”接线(图2)或将“手拉手”接线在联络点分开，分别接入两个电源，形成两个“手拉手”接线等方案(图5)。
采用这种接线，多数情况是在新增负荷处于发展中期，变电站出线间隔及电缆管道紧张时，采用从变电站出一回t接到一个“手拉手”联络开闭所，形成“2供1备”接线比新建一环“手拉手”回路要节省一个变电站出线间隔和一条环网线路，线路负载率可提高到67％。
因此，开闭所设计容量可以增大到2 100 kv·a，采用单母不分段接线，6单元配置，在环网端部应设置专用联络开闭所，便于“1备”联络线的接入。
当负荷进一步增长时，衍生改组形成“3供1备”环网结线方式，避免改组环网结构时影响面过大，停电时间长，同时为节省投资、加快衍生网架结构建设打下基础。
图2 “2供1备”接线2．3 “3供1备”单环网接线开闭所的配置当负荷进一步发展，大于“2供1备”接线方式馈线负载率的67％时，网架结构应优先衍生成“3供1备”(图3)或“4供1备”接线，馈线的负载率将提高到75％-80％。
图3 “3供1备”单环网接线“n供1备”接线，母线a，b，c，d n可来自同一座变电站的两段不同母线。
联络开闭所或联络开关点，应设在每条线路负荷相对均分处。
n值将随着供电区域负荷密度的增高而增大，要求周边可供给的变电站电源点也越多。
开闭所应配合“1备”专用电缆线路，设置专用“1备”联络点，正常运行时尽量使“1备”不带或少带负荷。
因为备用线路所带的负荷越多，主供线路就不能按导线的平均利用率带满负荷，失去了备用线路的意义。
在实际运行中，为了降低电缆运行最高负荷，提高电缆寿命，降低线路损耗，备用线路可以通过联络单元转带部分主供线路上的负荷，如用备用线路转供每条主供线路的最后一个开闭所，环网点设在每条主供线路最后一个开闭所进线前，达到降低主供线路负荷的目的；缺点是检修或事故处理时倒闸操作步骤相对比较麻烦。
受城市地理位置及资金限制，“1备”联络开闭所则可采用单母接线负荷开关连接，也可以采用单母接线的电缆分接箱连接，便于环网接线衍生联络点或改组环网，节省投资。
当电源点在地理位置上满足该片环网接线，形成大于“3供1备”单环网接线方式时，可设置不超过“4供1备”单环网接线方式。
再增加“1备多供”馈线时，提高馈线利用率已不明显，一般不采纳。
这时的环网结构已趋向成熟，开闭所的配置应根据配电网片区发展规划，考虑配备应具备自动化功能的一、二次设备，设计容量随馈线负载率的提高，可以增大到2500kv·a。
2．4 “3分段2联络”环网接线模式开闭所的配置当负荷密度增长到相对饱和，且用户供电可靠性要求较高的区域，可采用互为备用的“3分段2联络”(图4)或“多分段多联络”单环网接线。
对已形成“n供l备”接线的区域也可衍生改组成图4接线方式图4 “3分段2联络”环网接线模式图4接线方式在正常情况下，线路负载率可达到67％，这时电缆线路载流量已基本达到上限，环网结构已基本成熟，网内再新增负荷时，需新建环网，不再在旧网上衍生改组。
因此，开闭所的配置应考虑配备自动化一、二次设备，设计容量应按馈线最大负载率设计，采用单母不分段接线，位于中部和端部的开闭所进出线间隔可适当增加到8单元，作为联络问隔。
2．5 “3分段3联络”环网接线模式“3分段3联络”(图5)接线一般适用于架空线路，由3条手拉手环网线路通过加装分段开关把每图5 “3分段3联络”接线环线路分成3段，通过联络线及联络开关使每段均可得到2个不同电源供给点。
“3分段3联络”线路构建时，所分的3段负荷应大致相等，每段负荷应不超过单条线路总输送功率的25％，当任何一段出现故障时，均可通过倒闸操作，使另外2段线路通过各自的联络线路恢复正常供电，这样使每条线路的故障范围缩小，提高了供电可靠性，线路利用率可达75％。
但这种接线需要电源点较多，适用于负荷密度高的地区，由于线路较为密集，不同线路间的联络较为方便，该模式为联络线路建设投资影响较小的旧城区改造首选。
2．6 双电源双环网接线开闭所的配置城市中心区，重要负荷密集区域及不允许中断供电的高可靠性负荷，采用双电源双环网供电方式(图6)，这是一种可靠性高、成熟的目标环网接线。
无论是从“手拉手”接线衍生新的环网回路改组而成，还是一次新建而成，其电缆线路负载率都被控制在50％以内，受城市路径走廊及开闭所占地限制，增加少量的投资可以获得高的馈线负载率，最有效的方案是衍生环网支路，形成多分段多联络模式。
因此，开闭所可按3000kv·a设计容量，配置8～9单元，其中4个手拉手进出线，1个母联，3～4个馈线。
采用单母分段接线的开闭所，作为随负荷密度的增长可衍生分支环网，组成“n供1备”或“多分段多联络”接线方式，以减少1条联络线和开闭所1个联络间隔单元，适用于配网自动化组网，节省或延缓新建联络开闭所。
图6 双电源双环网接线当“手拉手”单环网衍生成双电源双环网接线时，由于电缆线路负载率仍控制在50％以内，可以采用就近的2个小型5～6单元开闭所改组而成双电源双环开闭所结构，以减少新建双环网大型开闭所和过多的调整电缆进出线，有利于负荷分散接人和避免进出线过于集中造成电缆敷设困难，缺点是网架结构不够清晰。
3 结束语加快城市电力网建设改造是形势发展的需要，是电力工业发展的必然趋势。
在配网的改造过程中，一方面要引进先进的设备和技术，另一方面，要充分利用专家人士的宝贵知识和经验，从而提高整个配网的电能质量和经济效益，促进社会经济的高速发展。
参考文献：[1] 刘健等编著．城乡电网建设与改造指南[m]．北京：中国水利水电出版社，2001．[2] 余贻鑫，段刚．城市电网规划的认知性质与方法[j]．电力系统自动化，2001．[3] 杨捷．城区电网规划的研究和应用[d]．西安：西安交通大学，2003．注：文章内所有公式及图表请以pdf形式查看。
