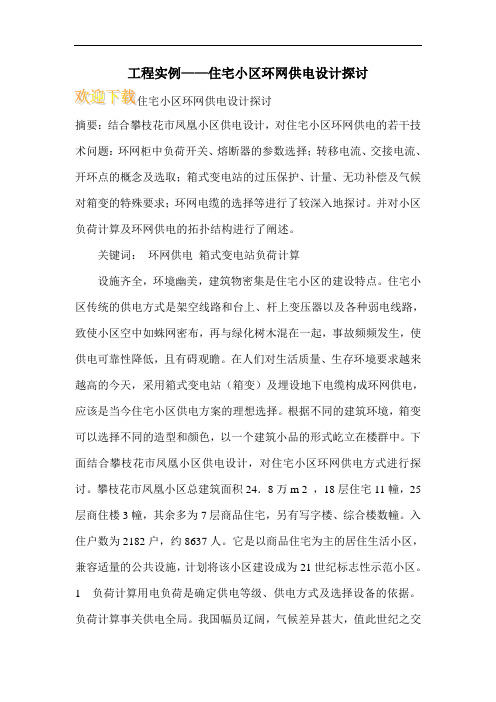

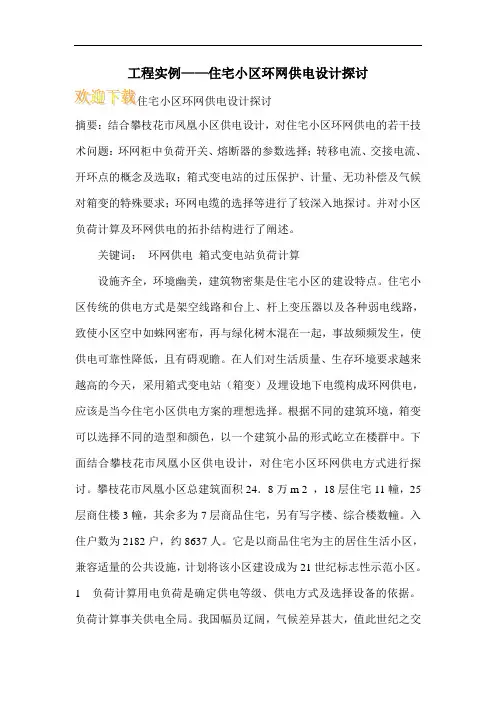

工程实例——住宅小区环网供电设计探讨摘要：结合攀枝花市凤凰小区供电设计，对住宅小区环网供电的若干技术问题：环网柜中负荷开关、熔断器的参数选择；转移电流、交接电流、开环点的概念及选取；箱式变电站的过压保护、计量、无功补偿及气候对箱变的特殊要求；环网电缆的选择等进行了较深入地探讨。

并对小区负荷计算及环网供电的拓扑结构进行了阐述。

关键词：环网供电箱式变电站负荷计算设施齐全，环境幽美，建筑物密集是住宅小区的建设特点。

住宅小区传统的供电方式是架空线路和台上、杆上变压器以及各种弱电线路，致使小区空中如蛛网密布，再与绿化树木混在一起，事故频频发生，使供电可靠性降低，且有碍观瞻。

在人们对生活质量、生存环境要求越来越高的今天，采用箱式变电站（箱变）及埋设地下电缆构成环网供电，应该是当今住宅小区供电方案的理想选择。

根据不同的建筑环境，箱变可以选择不同的造型和颜色，以一个建筑小品的形式屹立在楼群中。

下面结合攀枝花市凤凰小区供电设计，对住宅小区环网供电方式进行探讨。

攀枝花市凤凰小区总建筑面积24．8万m 2 ，18层住宅11幢，25层商住楼3幢，其余多为7层商品住宅，另有写字楼、综合楼数幢。

入住户数为2182户，约8637人。

它是以商品住宅为主的居住生活小区，兼容适量的公共设施，计划将该小区建设成为21世纪标志性示范小区。

1负荷计算用电负荷是确定供电等级、供电方式及选择设备的依据。

负荷计算事关供电全局。

我国幅员辽阔，气候差异甚大，值此世纪之交经济转轨之际要想按照一个统一的标准计算负荷是不现实的。

户平均负荷（kW／户）及同时需要系数的选取有成倍的差距。

本小区供电以5kW ／户为设计依据，同时需要系数参照全国各地之标准取平均值。

对于公用建筑，按有中央空调统计其负荷密度为：商场80W／m 2 ；，写字楼40W/m 2 ，设备用房20W／m 2 ，库房（含汽车库）10w／m 2 。

2供电系统环网供电能使配电网线路简化，管理方便，能方便地为重要负荷提供两个电源。

住宅小区环网供电设计探讨随着城市化进程的不断加快，住宅小区建设逐渐成为城市规划的重要内容。

住宅小区的配套设施建设不仅涉及到居民生活质量，也具有重要的经济和社会意义。

环网供电是住宅小区配套设施中至关重要的一环，正确的环网供电设计不仅能够保证居民的用电需求，还能够提高用电效率，达到节能降耗的目的。

本文将对住宅小区环网供电设计进行探讨，从供电方式、供电线路、供电系统做出详细介绍。

1.供电方式住宅小区供电方式一般有两种：引入城市电网和自备电源。

引入城市电网利用城市电网对小区进行供电，稳定可靠，但是输送线路也可能有耐久性问题，需要定期维护。

自备电源在城市电网供电异常时使用，与城市电网供电并行。

需要注意的是，由于自备电源需要设备成本以及经常性的燃料购置等原因，使用自备电源的成本也较高。

2.供电线路住宅小区的供电线路主要包括低压线路和高压线路。

低压线路包括三相四线制和三相五线制，多数住宅小区采用三相四线制进行供电，因为其成本更低，实际效用与三相五线制并无太大差异，而管理维护也更简单。

高压线路主要采用铁塔或电缆的形式，铁塔供电方式安全可靠，对供电质量的要求也较高，因此我们需要经常维护管护；电缆供电方式成本较高，但是具有更好的保密性。

3.供电系统住宅小区供电系统最大特点是多地同用一台变压器，环网供电系统不仅可以提高用电效率，还能够实现电能的自我间接传递，提高了电能的利用率。

而环网供电系统包括：三进线路供电方式、开放式供电方式和环型进线路供电方式三种，其中开放式供电方式成本最低，适用于规模较小的住宅小区；三进线路供电方式适用于规模较大的住宅小区，但是成本较高；环型进线路供电方式不仅可以有效减少配电室的数量，避免供电故障负载过度集中的问题，还能更好的维护供电室的安全。

综上所述，住宅小区环网供电设计是住宅小区配套设施建设的重要内容之一，正确的供电方式、供电线路和供电系统选择不仅能够满足居民的用电需求，还能够提高用电效率，达到节能降耗的目的，从而更好的推动城市化进程和城市发展。

浅谈城市中压环网供电方式摘要：本文对中压环网供电方式进行了技术方面分析，以优化中压配电网线路分段的管理。

关键词：城市中压环网；开闭所配置；结构优化1.环网分段、联络开关的选择1．1 架空线路杆上开关的选择线路分段、联络开关宜选用负荷开关，因为环网接线开关大部分要求带负荷分、合线路。

不选择具有切除线路故障的断路器配置过流速断保护，主要是从保护主设备的角度出发，变电站出线应保留瞬间切除近区故障的保护，这时柱上开关配置过流速断保护将与变电站过流速断保护在时间级差上难以配合，存在励磁涌流，容易造成开关误动作、越级跳闸现象；并且变电站主变10kv绕组要多承受每次因分级配合时间带来的短路故障动热稳定电流，其累积效应对主变绝缘是有损害的，因此，主干线路上的分段开关，一般不配置二次保护，并取消过流脱扣保护。

考虑到分段开关如果采用断路器，仅起到负荷开关的功能作用，所以宜选用负荷开关。

但是，目前可供选择的负荷开关比断路器少，且价格较高，因此，实施中当价格相近质量相同时，应优选断路器。

当线路过长，位于线路末端及线路分支处，经计算，变电站10kv过流保护灵敏度不足的，分段开关可配置断路器，设置过流脱扣保护；对受雷击或其用户故障越级跳闸停电事故率较高的，可选择加装重合器或选择需要依赖于变电站10kv出线断路器分、合故障电流的负荷分界智能开关以及电压判据型智能开关等，这类开关不需配置通信设施，造价低，运行维护方便，能起到自动隔离故障，减少停电范围的作用。

1．2 电缆线路开闭所的选择开闭所从结线方式角度可分为单母线不分段结线和单母线两分段(带或不带分段开关)结线。

从保护功能角度大致可分为由断路器配置二次保护和由负荷开关配置熔断器保护(或单独由负荷开关构成)两类。

断路器配置二次保护类开闭所通常由hxgn一12等系列的真空断路器柜、内配置电动操作机构、保护测控装置，tv和ta 直流系统或交流操作控制电源及等构成。

开关柜单元的尺寸一般在980mm×625mm×1850mm以内，8～12单元配置。

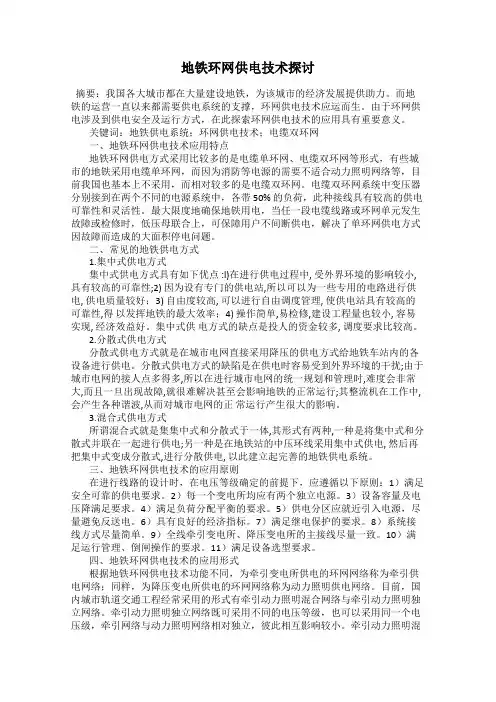

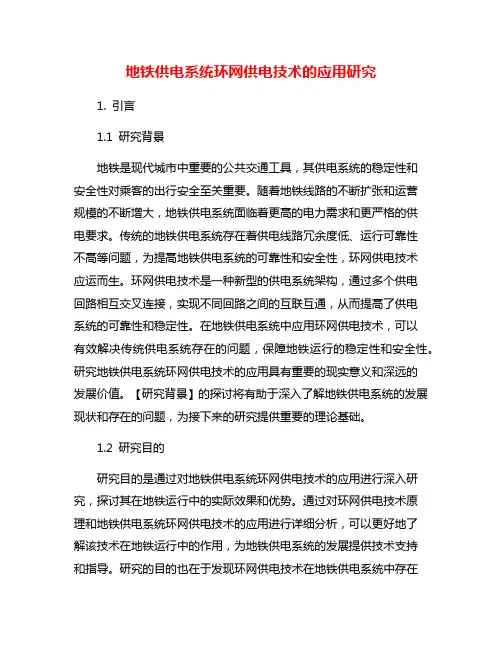

地铁环网供电技术探讨摘要：我国各大城市都在大量建设地铁，为该城市的经济发展提供助力。

而地铁的运营一直以来都需要供电系统的支撑，环网供电技术应运而生。

由于环网供电涉及到供电安全及运行方式，在此探索环网供电技术的应用具有重要意义。

关键词：地铁供电系统；环网供电技术；电缆双环网一、地铁环网供电技术应用特点地铁环网供电方式采用比较多的是电缆单环网、电缆双环网等形式，有些城市的地铁采用电缆单环网，而因为消防等电源的需要不适合动力照明网络等，目前我国也基本上不采用，而相对较多的是电缆双环网。

电缆双环网系统中变压器分别接到在两个不同的电源系统中，各带 50% 的负荷，此种接线具有较高的供电可靠性和灵活性。

最大限度地确保地铁用电，当任一段电缆线路或环网单元发生故障或检修时，低压母联合上，可保障用户不间断供电，解决了单环网供电方式因故障而造成的大面积停电问题。

二、常见的地铁供电方式1.集中式供电方式集中式供电方式具有如下优点 :l)在进行供电过程中, 受外界环境的影响较小,具有较高的可靠性;2) 因为设有专门的供电站,所以可以为一些专用的电路进行供电, 供电质量较好；3) 自由度较高, 可以进行自由调度管理, 使供电站具有较高的可靠性,得以发挥地铁的最大效率；4) 操作简单,易检修,建设工程量也较小, 容易实现, 经济效益好。

集中式供电方式的缺点是投人的资金较多, 调度要求比较高。

2.分散式供电方式分散式供电方式就是在城市电网直接采用降压的供电方式给地铁车站内的各设备进行供电。

分散式供电方式的缺陷是在供电时容易受到外界环境的干扰;由于城市电网的接人点多得多,所以在进行城市电网的统一规划和管理时,难度会非常大,而且一旦出现故障,就很难解决甚至会影响地铁的正常运行;其整流机在工作中,会产生各种谐波,从而对城市电网的正常运行产生很大的影响。

3.混合式供电方式所谓混合式就是集集中式和分散式于一体,其形式有两种,一种是将集中式和分散式并联在一起进行供电;另一种是在地铁站的中压环线采用集中式供电, 然后再把集中式变成分散式,进行分散供电, 以此建立起完善的地铁供电系统。

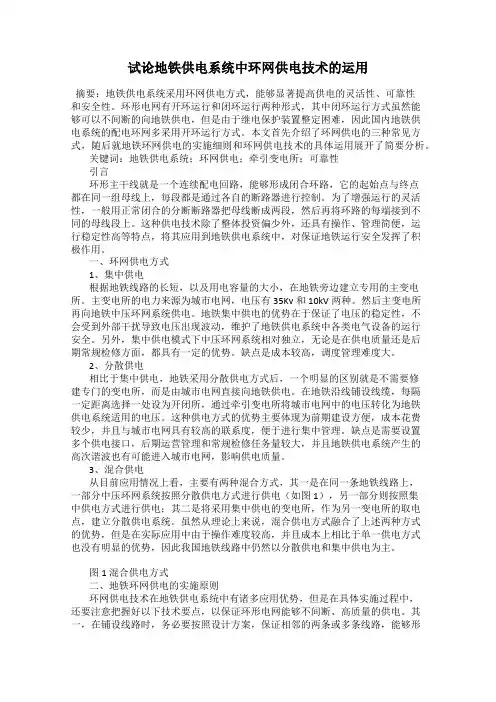

试论地铁供电系统中环网供电技术的运用摘要：地铁供电系统采用环网供电方式，能够显著提高供电的灵活性、可靠性和安全性。

环形电网有开环运行和闭环运行两种形式，其中闭环运行方式虽然能够可以不间断的向地铁供电，但是由于继电保护装置整定困难，因此国内地铁供电系统的配电环网多采用开环运行方式。

本文首先介绍了环网供电的三种常见方式，随后就地铁环网供电的实施细则和环网供电技术的具体运用展开了简要分析。

关键词：地铁供电系统；环网供电；牵引变电所；可靠性引言环形主干线就是一个连续配电回路，能够形成闭合环路，它的起始点与终点都在同一组母线上，每段都是通过各自的断路器进行控制。

为了增强运行的灵活性，一般用正常闭合的分断断路器把母线断成两段，然后再将环路的每端接到不同的母线段上。

这种供电技术除了整体投资偏少外，还具有操作、管理简便，运行稳定性高等特点，将其应用到地铁供电系统中，对保证地铁运行安全发挥了积极作用。

一、环网供电方式1、集中供电根据地铁线路的长短，以及用电容量的大小，在地铁旁边建立专用的主变电所。

主变电所的电力来源为城市电网，电压有35Kv和10kV两种。

然后主变电所再向地铁中压环网系统供电。

地铁集中供电的优势在于保证了电压的稳定性，不会受到外部干扰导致电压出现波动，维护了地铁供电系统中各类电气设备的运行安全。

另外，集中供电模式下中压环网系统相对独立，无论是在供电质量还是后期常规检修方面，都具有一定的优势。

缺点是成本较高，调度管理难度大。

2、分散供电相比于集中供电，地铁采用分散供电方式后，一个明显的区别就是不需要修建专门的变电所，而是由城市电网直接向地铁供电。

在地铁沿线铺设线缆，每隔一定距离选择一处设为开闭所，通过牵引变电所将城市电网中的电压转化为地铁供电系统适用的电压。

这种供电方式的优势主要体现为前期建设方便，成本花费较少，并且与城市电网具有较高的联系度，便于进行集中管理。

缺点是需要设置多个供电接口，后期运营管理和常规检修任务量较大，并且地铁供电系统产生的高次谐波也有可能进入城市电网，影响供电质量。

自动气象站供电与网络环境设计论文（五篇）第一篇：自动气象站供电与网络环境设计论文1、现状宁夏九十年代以前所建的基层气象站绝大多数局站合一，随着地方城市化进程的推进，某些周边环境严重影响了气象观测条件，所以气象观测站便迁移到郊外。

局站合一的观测站，值班室空间偏小，不能满足工作需求，局站分离的观测站，虽然空间得到了扩展，但功能布局上也不尽合理。

无论哪种形式的观测站，都与现代观测技术要求存在一定的距离。

随着通信网络的加强和保障能力的提高，目前基层气象观测站全部配备了电信和移动双网通信，配备发电机和功率不低的UPS电源，因为缺乏合理的布局规划和相关的验收标准，在历次项目建设或升级改造工程中，几乎都是图省事、方便，设备随便放，管线自由拉，只要实现目的便可，而在整体布局规划、形象外观方面严重欠缺。

有的观测站因条件所限，室内放置了通信网络机柜和功率较大的UPS电源，产生的噪音很大，一方面给工作环境带来不利影响，另一方面通风散热不好，设备也容易出故障，其次是无秩序的线路布设，给维护保障工作造成了一定的困难。

2、改善目的基层气象台站综合改善涉及的内容虽然很多，但关系到人和设备的工作环境改善应该是最主要的项目，改善的目的一个是实现人的工作场所安静、舒适，另一个是实现设备的工作场所安全、技术达标。

有鉴于此，文章提出：基层气象观测站在建设或改善中应至少划分出三个界限明确的功能区，即工作值班区域、通信网络区域、数据采集区域，以达到现代气象所具备的各项要求。

工作值班区就是测报值班室，室内放置业务计算机、打印机、监控器等办公设备，尽量不要放置UPS及其它噪声大的设备，给业务人员提供一个良好舒适的工作环境。

在通信网络区域，放置UPS、电源控制器ATS、网络通信机柜等设备，该区域必须保证通风、散热、无尘环境、配备专业技术人员管理和操作，避免违规或误操作等情况发生。

数据采集区即观测场，该区域重点加强防雷、防静电措施。

3、设计方案3.1供电环境设计气象观测站的交流供电要按照业务用电与生活用电分开的原则进行改造。

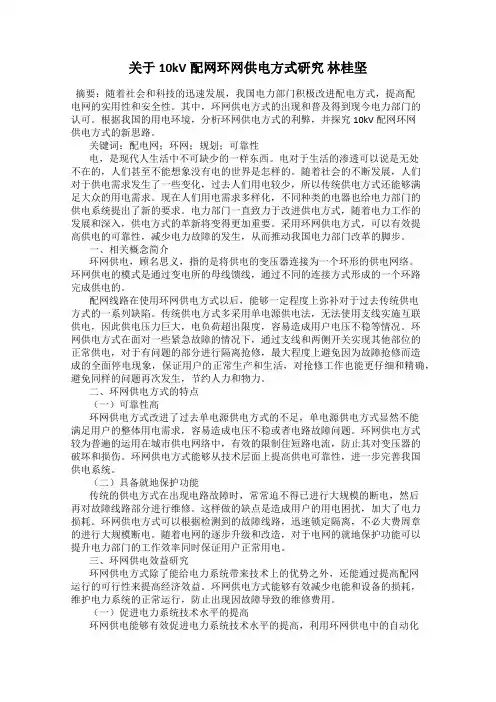

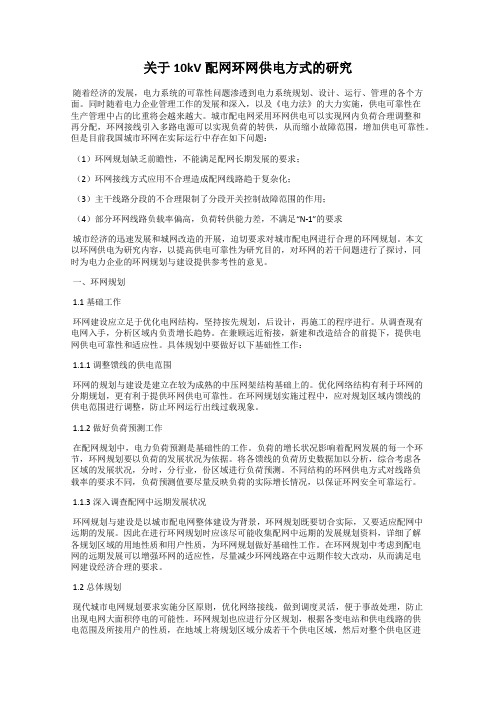

关于10kV配网环网供电方式研究林桂坚摘要：随着社会和科技的迅速发展，我国电力部门积极改进配电方式，提高配电网的实用性和安全性。

其中，环网供电方式的出现和普及得到现今电力部门的认可。

根据我国的用电环境，分析环网供电方式的利弊，并探究10kV配网环网供电方式的新思路。

关键词：配电网；环网；规划；可靠性电，是现代人生活中不可缺少的一样东西。

电对于生活的渗透可以说是无处不在的，人们甚至不能想象没有电的世界是怎样的。

随着社会的不断发展，人们对于供电需求发生了一些变化，过去人们用电较少，所以传统供电方式还能够满足大众的用电需求。

现在人们用电需求多样化，不同种类的电器也给电力部门的供电系统提出了新的要求。

电力部门一直致力于改进供电方式，随着电力工作的发展和深入，供电方式的革新将变得更加重要。

采用环网供电方式，可以有效提高供电的可靠性，减少电力故障的发生，从而推动我国电力部门改革的脚步。

一、相关概念简介环网供电，顾名思义，指的是将供电的变压器连接为一个环形的供电网络。

环网供电的模式是通过变电所的母线馈线，通过不同的连接方式形成的一个环路完成供电的。

配网线路在使用环网供电方式以后，能够一定程度上弥补对于过去传统供电方式的一系列缺陷。

传统供电方式多采用单电源供电法，无法使用支线实施互联供电，因此供电压力巨大，电负荷超出限度，容易造成用户电压不稳等情况。

环网供电方式在面对一些紧急故障的情况下，通过支线和两侧开关实现其他部位的正常供电，对于有问题的部分进行隔离抢修，最大程度上避免因为故障抢修而造成的全面停电现象，保证用户的正常生产和生活，对抢修工作也能更仔细和精确，避免同样的问题再次发生，节约人力和物力。

二、环网供电方式的特点（一）可靠性高环网供电方式改进了过去单电源供电方式的不足，单电源供电方式显然不能满足用户的整体用电需求，容易造成电压不稳或者电路故障问题。

环网供电方式较为普遍的运用在城市供电网络中，有效的限制住短路电流，防止其对变压器的破坏和损伤。

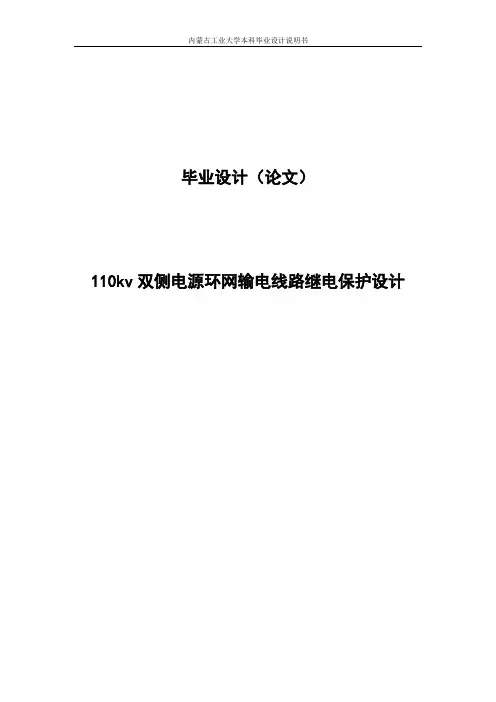

毕业设计（论文）110kv双侧电源环网输电线路继电保护设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：目录引言 (1)第一章电力系统继电保护简介 (2)1.1 继电保护的作用 (2)1.2 继电保护的基本任务 (2)1.3 继电保护的基本要求 (2)1.4继电保护的设计原则 (3)1.5继电保护装置的构成 (4)第二章电力网的初步确定 (5)2.1 系统中各元件的参数计算 (5)2.1.1 发电机参数计算 (5)2.1.2 变压器参数计算 (6)2.1.3 线路参数计算 (6)2.2 线路 TA、TV变比的选择 (7)2.3 变压器中性点接地的确定 (7)2.3.1 中性点接地的要求 (7)2.3.2 中性点接地的原则 (7)2.3.3中性点接地的确定 (8)2．4 系统运行方式确定原则 (9)第三章电力网短路计算 (10)3.1 电力系统中发生短路的后果 (10)3.2 短路计算的目的 (10)3.3 短路计算步骤 (11)3.4 电力网短路点计算 (11)第四章电网相间保护配置及整定计算 (38)4.1 相间距离保护简介 (38)4.1.1 距离保护原理 (38)4.1.2 距离保护的特点 (38)4.1.3 助增系数的计算原则 (39)4.2 距离保护整定计算 (39)4.2.1 线路AB的整定计算 (39)4.2.2 线路BC的整定计算 (43)4.3 距离保护的评价 (46)第五章电网零序保护配置及整定计算 (48)5.1 零序保护简介 (48)5.1.1 零序电流保护的原理 (48)5.1.2 零序电流保护的特点 (48)5.2 零序短路电流计算的运行方式分析 (48)5.2.1 流过保护最大零序电流的运行方式选择 (48)5.2.2 最大分支系数的运行方式和短路点位置的选择 (49)5.3 零序电流保护的整定计算 (49)5.3.1 线路AB的整定计算 (49)5.3.2 线路BC的整定计算 (53)5.4 零序电流保护的评价 (57)第六章输电线路的自动重合闸 (59)6.1 自动重合闸的基本概念 (59)6.1.1 自动重合闸概述 (59)6.1.2 自动重合闸的作用 (59)6.2 自动重合闸的配置原则 (60)6.2.1自动重合闸的基本要求 (60)6.2.2自动重合闸的配置原则 (61)6.3 三相一次重合闸的整定计算 (61)6.3.1 自动重合闸装置的动作时限 (61)6.3.2 自动重合闸装置的返回时限 (62)6.3.3 加速继电器KAC的复归时限 (62)结论 (63)参考文献 (64)谢辞 (65)引言在电力系统运行中，可能出现各种故障和不正常运行状态。

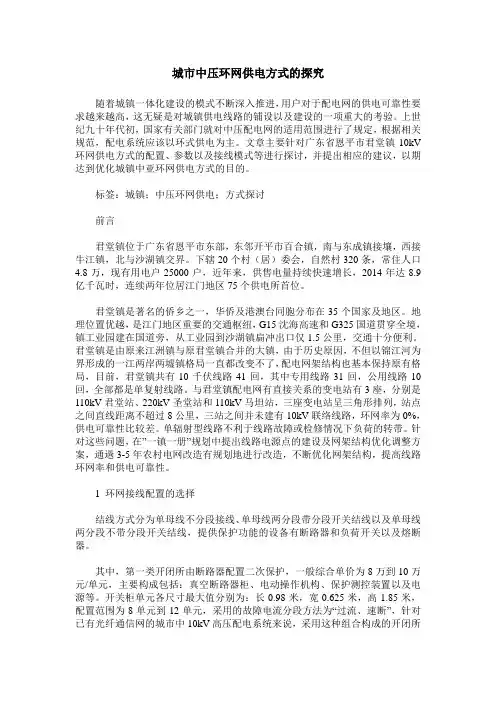

城市中压环网供电方式的探究随着城镇一体化建设的模式不断深入推进，用户对于配电网的供电可靠性要求越来越高，这无疑是对城镇供电线路的铺设以及建设的一项重大的考验。
