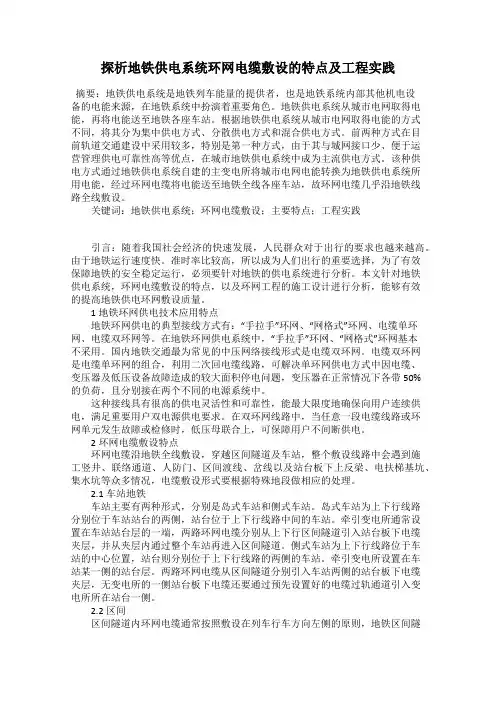

“手拉手”环网供电

10kV农配网设计注意事项一、网架结构（一）10kV配电网10kV电网应实行分区分片供电，城市配网应构成“手拉手”环网结构，可通过架空、电缆或混合线路实现“N-1”，乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。

10kV电缆线路主环采用开闭所构成，通常由4~6台开闭所构成“手拉手”双电源开环运行方式，当环内负荷增长后可在适当位置插入第三回电源扩充为“3-1”网络结构。

10kV架空线路按分段联络接线方式，一般不超过三分段三联络。

（二）低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。

二、台区改造原则（一）台区低压0.38kV线路的供电半径：市区≤250m，繁华地区为≤150m，郊区农村电网≤500m；当不满足时，应校验末端电压满足质量要求。

（二）配电变压器应按“小容量、多布点”的原则进行配置。

农村住户分散地区，无三相动力用户时宜采用单相变压器，单相变压器容量不大于30kVA。

（三）台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。

（四）新增的公用配电变压器容量：城区的选用315kVA、500 kVA、630 kVA。

农村的选用50kVA 、100 kVA、200 kVA、315kVA、400kVA、500kVA。

（五）现有台区变压器的改造原则：a、危及人身安全隐患；b、运行时间达到30年且运行工况差；c、配变存在缺陷和较多隐患，状态评价为严重或以上状态，经评估，修复技术经济不合理；d、S9型（1997年以前投产）及以下和国家明令淘汰高损耗配变。

（六）城区的公用配电变压器由于需要考虑与环境相协调，宜选用箱式变压器；城郊、乡镇及农村地区的公用配电变压器宜选用台架变。

（七）非晶合金配变选用应符合以下原则：1.城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村生活等噪声非敏感区域；2.城市照明、小型商铺、餐饮等噪声敏感区域，可结合环境选用非晶合金配变；居民住宅、医院、学校、机关、科研单位等噪声敏感区域，可采用满足噪声限值要求的非晶合金配变。

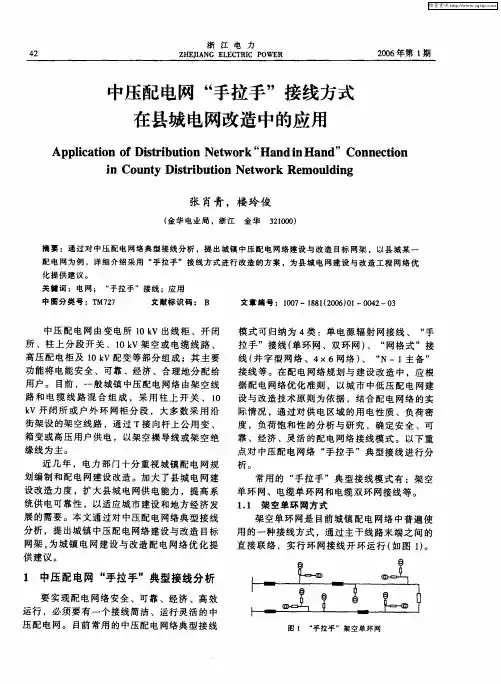

浅谈城市中压环网供电方式摘要：本文对中压环网供电方式进行了技术方面分析，以优化中压配电网线路分段的管理。

关键词：城市中压环网；开闭所配置；结构优化1.环网分段、联络开关的选择1．1 架空线路杆上开关的选择线路分段、联络开关宜选用负荷开关，因为环网接线开关大部分要求带负荷分、合线路。

不选择具有切除线路故障的断路器配置过流速断保护，主要是从保护主设备的角度出发，变电站出线应保留瞬间切除近区故障的保护，这时柱上开关配置过流速断保护将与变电站过流速断保护在时间级差上难以配合，存在励磁涌流，容易造成开关误动作、越级跳闸现象；并且变电站主变10kv绕组要多承受每次因分级配合时间带来的短路故障动热稳定电流，其累积效应对主变绝缘是有损害的，因此，主干线路上的分段开关，一般不配置二次保护，并取消过流脱扣保护。

考虑到分段开关如果采用断路器，仅起到负荷开关的功能作用，所以宜选用负荷开关。

但是，目前可供选择的负荷开关比断路器少，且价格较高，因此，实施中当价格相近质量相同时，应优选断路器。

当线路过长，位于线路末端及线路分支处，经计算，变电站10kv过流保护灵敏度不足的，分段开关可配置断路器，设置过流脱扣保护；对受雷击或其用户故障越级跳闸停电事故率较高的，可选择加装重合器或选择需要依赖于变电站10kv出线断路器分、合故障电流的负荷分界智能开关以及电压判据型智能开关等，这类开关不需配置通信设施，造价低，运行维护方便，能起到自动隔离故障，减少停电范围的作用。

1．2 电缆线路开闭所的选择开闭所从结线方式角度可分为单母线不分段结线和单母线两分段(带或不带分段开关)结线。

从保护功能角度大致可分为由断路器配置二次保护和由负荷开关配置熔断器保护(或单独由负荷开关构成)两类。

断路器配置二次保护类开闭所通常由hxgn一12等系列的真空断路器柜、内配置电动操作机构、保护测控装置，tv和ta 直流系统或交流操作控制电源及等构成。

开关柜单元的尺寸一般在980mm×625mm×1850mm以内，8～12单元配置。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

一．原理概述重合器与电压时间型分段负荷开关配合的馈线自动化系统是一种典型的就地型馈线自动化模式，适用于辐射网、“手拉手”环网和多分段多联络的简单网格状配电网，不宜用于更复杂的网架结构。

该馈线自动化系统中，重合器采用具有两次重合功能的断路器，第一次重合闸延时长（典型为15s ），第二次重合时间短（典型为5s ）。

重合闸时间各区域设置略有不同。

分段负荷开关具备两套功能：当作为线路分段开关时，设置为第一套功能，一侧带电后延时X 时限自动合闸，合到故障点引起重合器和分段负荷开关第二轮跳闸，故障区间两侧的分段开关由于Y 时限和故障残压闭锁，重合器再次延时重合后恢复故障点电源侧的健全区域供电。

联络开关设置为第二套功能，当一侧失电后延时XL 时限后自动合闸，恢复故障点负荷侧的健全区域供电。

另外分段开关在X 时限或联络开关在XL 时限内检测到开关两侧带电，禁止合闸避免合环运行。

二．参数整定下面针对三种典型网架结构描述其参数整定方法。

1. 辐射网（多分支）以图1所示配电线路为例，电源点S 为变电站出线断路器（具有2次重合闸功能），分段开关A 、B 、C 、D 为电压-时间型分段开关.S图1 典型辐射状馈线参数整定：原则（1）：为避免故障模糊判断和隔离范围扩大，整定电压-时间分段开关的X时限时，变电站出线断路器的第一次重合闸引起的故障判定过程任何时段只能够有1台分段开关合闸。

一般整定X时限时应将线路上开关按变电站出线断路器合闸后的送电顺序进行分级，同级开关从小到大进行排序，保证任何间隔时间段只有一台分段开关合闸。

参数整定步骤如下：（1）确定相邻分段开关的合闸时间间隔△T；（2）各分段开关按照所在级从小到大，依次编号，线路所有开关顺序号依次表示为n1，n2，n3 (i)（3）根据各分段开关的顺序，以△T为间隔顺序递增，计算其绝对合闸延时时间，第i台开关的绝对合闸时间ti=ni△T；（4）任意第i台开关的X时间为它的绝对合闸延时时间减去其父节点的绝对合闸延时时间Xi=ti-tj（序号为j的开关，是序号为i的开关的父节点。

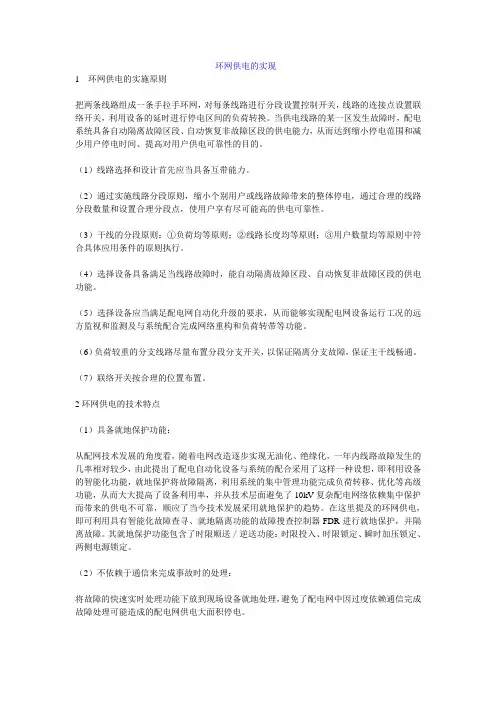

环网供电的实现1环网供电的实施原则把两条线路组成一条手拉手环网，对每条线路进行分段设置控制开关，线路的连接点设置联络开关，利用设备的延时进行停电区间的负荷转换。

当供电线路的某一区发生故障时，配电系统具备自动隔离故障区段、自动恢复非故障区段的供电能力，从而达到缩小停电范围和减少用户停电时间、提高对用户供电可靠性的目的。

（1）线路选择和设计首先应当具备互带能力。

（2）通过实施线路分段原则，缩小个别用户或线路故障带来的整体停电，通过合理的线路分段数量和设置合理分段点，使用户享有尽可能高的供电可靠性。

（3）干线的分段原则：①负荷均等原则；②线路长度均等原则；③用户数量均等原则中符合具体应用条件的原则执行。

（4）选择设备具备满足当线路故障时，能自动隔离故障区段、自动恢复非故障区段的供电功能。

（5）选择设备应当满足配电网自动化升级的要求，从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。

（6）负荷较重的分支线路尽量布置分段分支开关，以保证隔离分支故障，保证主干线畅通。

（7）联络开关按合理的位置布置。

2环网供电的技术特点（1）具备就地保护功能：从配网技术发展的角度看，随着电网改造逐步实现无油化、绝缘化，一年内线路故障发生的几率相对较少，由此提出了配电自动化设备与系统的配合采用了这样一种设想，即利用设备的智能化功能，就地保护将故障隔离，利用系统的集中管理功能完成负荷转移、优化等高级功能，从而大大提高了设备利用率，并从技术层面避免了10kV复杂配电网络依赖集中保护而带来的供电不可靠，顺应了当今技术发展采用就地保护的趋势。

在这里提及的环网供电，即可利用具有智能化故障查寻、就地隔离功能的故障搜查控制器FDR进行就地保护，并隔离故障。

其就地保护功能包含了时限顺送／逆送功能：时限投入、时限锁定、瞬时加压锁定、两侧电源锁定。

（2）不依赖于通信来完成事故时的处理：将故障的快速实时处理功能下放到现场设备就地处理，避免了配电网中因过度依赖通信完成故障处理可能造成的配电网供电大面积停电。

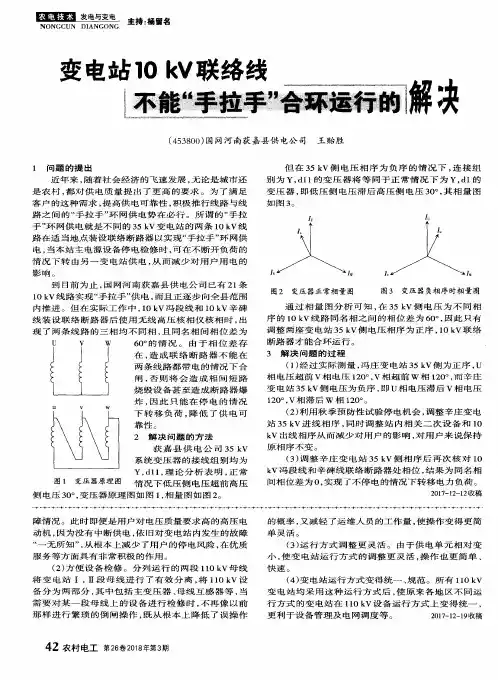

“手拉手”环网供电
“手拉手”环网供电是指在不同的变电站或同一变电站的不同母线的两回或多回馈线，相互之间连接成一个环路进行供电的方式。

线路实现“手拉手”环网供电后，将大大改善单电源供电的不足，最大优势在于将用电负荷进行合理分配，缩短供电半径，全面提升用户端电压质量。

两条10kV线路通过“拉手”开关“拉手”以后，当线路的某一部分出现故障时，可以在短时间内隔离故障部位，从两侧开关向非故障段用户正常供电，这样既能避免电网发生大面积停电事故，缩短故障抢修时间，还可以减少停电损失，最大限度地保证用户可靠用电。

2013年1月8日。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
