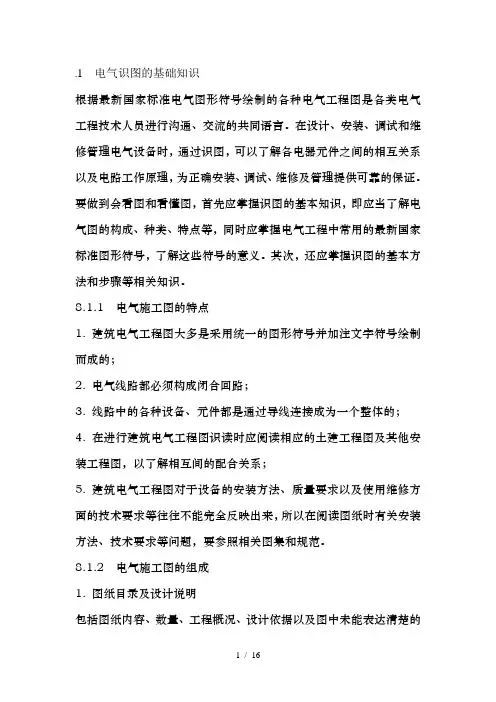

.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
8.1.2 电气施工图的组成1. 图纸目录及设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
电工识图基本知识电工识图基本学问电气把握电路和电气设备的安装、设计调试与修理都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，依据规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事修理的电工，必需把握识读电气图。
一、电工识图的基础学问1 、电气图的分类电气原理图(修理中用得较多)、电气安装接线图(修理中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，具体表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、修理和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有确定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常接受符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必需时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、关心文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、规律图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。
有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。
2）照明线路：为建筑物照明供电的线路。
有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。
3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。
常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。
导体：铜可略，铝为L。
绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。
内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。
表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。
④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。
（2）设备标注a-设备编号；b-设备型号；c-设备功率。
例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
零基础学习电气识图，其实很简单，只要你掌握这些就明白了一、电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
