电工识图基础知识大全

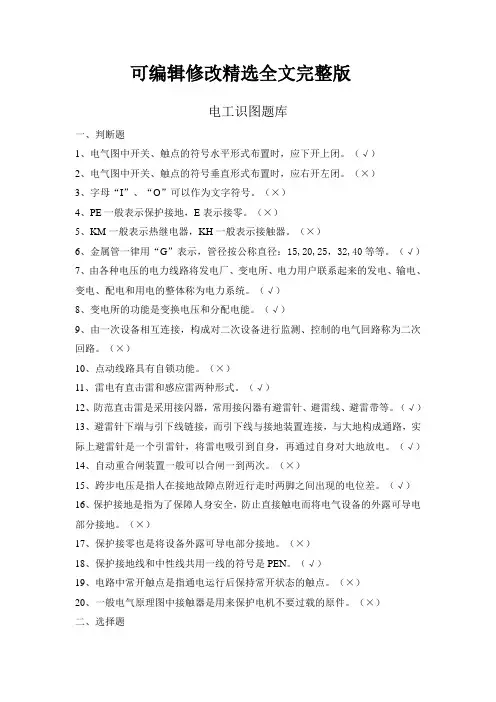

可编辑修改精选全文完整版电工识图题库一、判断题1、电气图中开关、触点的符号水平形式布置时，应下开上闭。

（√）2、电气图中开关、触点的符号垂直形式布置时，应右开左闭。

（×）3、字母“I”、“O”可以作为文字符号。

（×）4、PE一般表示保护接地，E表示接零。

（×）5、KM一般表示热继电器，KH一般表示接触器。

（×）6、金属管一律用“G”表示，管径按公称直径：15,20,25，32,40等等。

（√）7、由各种电压的电力线路将发电厂、变电所、电力用户联系起来的发电、输电、变电、配电和用电的整体称为电力系统。

（√）8、变电所的功能是变换电压和分配电能。

（√）9、由一次设备相互连接，构成对二次设备进行监测、控制的电气回路称为二次回路。

（×）10、点动线路具有自锁功能。

（×）11、雷电有直击雷和感应雷两种形式。

（√）12、防范直击雷是采用接闪器，常用接闪器有避雷针、避雷线、避雷带等。

（√）13、避雷针下端与引下线链接，而引下线与接地装置连接，与大地构成通路，实际上避雷针是一个引雷针，将雷电吸引到自身，再通过自身对大地放电。

（√）14、自动重合闸装置一般可以合闸一到两次。

（×）15、跨步电压是指人在接地故障点附近行走时两脚之间出现的电位差。

（√）16、保护接地是指为了保障人身安全，防止直接触电而将电气设备的外露可导电部分接地。

（×）17、保护接零也是将设备外露可导电部分接地。

（×）18、保护接地线和中性线共用一线的符号是PEN。

（√）19、电路中常开触点是指通电运行后保持常开状态的触点。

（×）20、一般电气原理图中接触器是用来保护电机不要过载的原件。

（×）二、选择题1、接触器用以下什么符号表示。

（D ）A、KHB、FRC、FUD、KM2、熔断器用以下什么符号表示。

（C ）A、KHB、FRC、FUD、KM3、保护接地适用于那种供电系统。

电工识图基础知识一些电工识图基础学问，盼望对大家有用。

1、电路图：电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。

它是电气工程语言，是进行技术沟通不行缺少的手段。

2、主要电路图：常用电路图有电路原理图和电路接线图3、电路原理图：原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。

所以它应包括全部电气元件的导电部分和接线端头，而不考虑各元件的实际位置。

4、电路原理图绘制方法和原则：Ⅰ、在电路图中，主电路、电源电路、掌握电路、信号电路分开绘制。

无论是主电路还是帮助电路，各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列，可水平布置或垂直布置。

Ⅰ、全部电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开头位置。

Ⅰ、为了阅读、查找便利，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。

Ⅰ、同一电器各导电部分经常不画在一起，应以同一标号注明。

5、电气接线图绘制方法及原则：1.各电气的符号、文字和接线编号均于电路原理图全都。

2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。

所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际状况。

3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线，必需通过接线端子进行，不能直接连接。

4. 成束的电线可以用一条实线表示，电线许多时，可在电器接线端只标明导线的线号和去向，不肯定将导线全部画出。

5. 接线图应表明导线的种类、截面、套管型号、规格等等。

小学问：在电器维护中，经常依据电器设备的电流来选择线径、爱护等。

所以依据已知条件求得电器电流很重要。

但往往现场条件又没有相应计算设备，所以这就应当把握估算技巧。

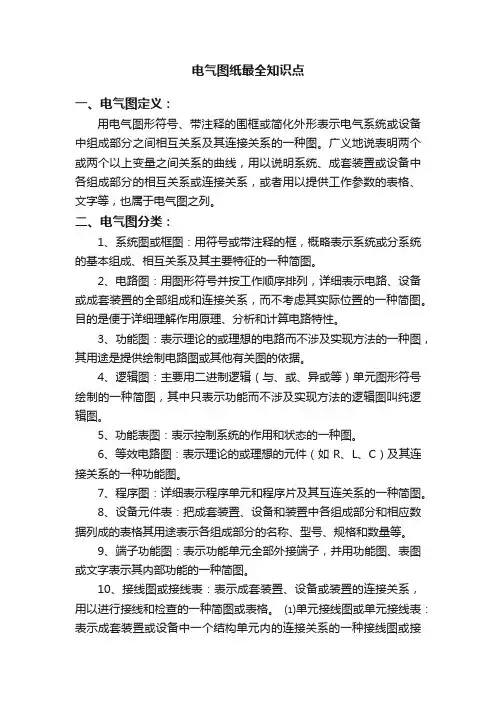

电气图纸最全知识点一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。

2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。

又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。

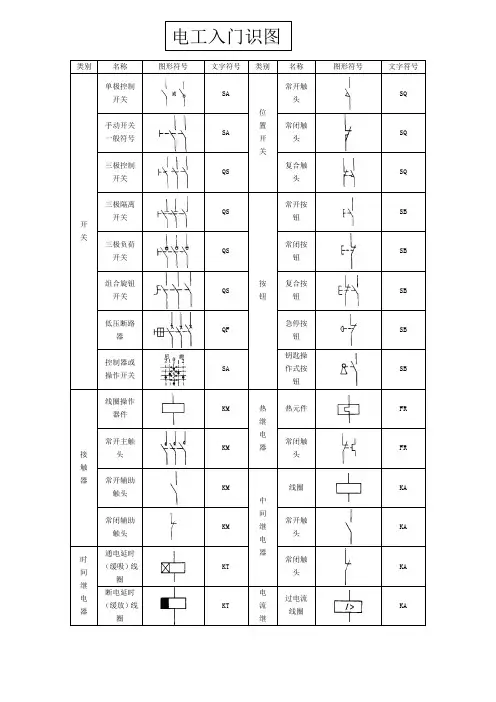

4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。

图形符号：基本符号、?一般符号、? 明细符号。

基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。

(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。

而对接线图往往安装制作的位置模块分解。

一学就会的电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的11系。

2又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图（电气原理图）对图纸的大小（图幅）、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号。

是为了便于检索图中的电气线路或元件。

方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置。

45123导线的线型、规格和走向。

识别元器件及部件设备的型号、规格参数及在图中的作用。

4）整理识图的结果----整理出必要的文字说明。

指出电气图的功能特点、工作原理、主要元器件和设备、安装要求、注意事项等。

电气原理识图步骤和方法1、电气原理图绘制一般原则1）按电气符号标准---按国家标准规定的电气符号绘制。

2）文字符号标准---按国家标准GB7159-1987规定的文字符号标明。

3）按顺序排列---按照先后工作顺序纵向排列，或者水平排列。

456212电气接线图识图的步骤和方法1、电气接线图绘制的基本原则1）按照国家规定的电气图形符号绘制，而不考虑真实结构。

2）电路中各元件位置及内部结构处理。

3）每条线都有明确的标号，每根线的两端必须标同一个线号。

4）凡是标有同线号的导线可以并接于一起。

5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

2、电气接线图中电气设备、装置和控制元件位置安装常识1）出入端子处理----安排在配电盘下方或左侧。

2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。

3456312345。

电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。

其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。

2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。

国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。

3. 按制图内容分类电工图纸可以分为单线图和多线图。

单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。

4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。

通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。

二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。

标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。

2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。

这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。

3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。

在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。

4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。

在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。

三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。

在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。

2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。

电工基础知识大全电工识图口诀一，通用部分1，什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000mA1mA=1000μA5，电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：电工识图口诀巧记忆--全电路图图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R就是外电路的电阻；E表示电源的电动势。

识图必备的电气基础知识1.电路基本学问电路：电流流经的路径。

电路组成：电源、负载、开关及连接导线。

电路状态：通路、短路、断路。

分析电路的动作原理是在电路通路状态下进行的，简洁地说通路就是闭合回路，任何一个通路都包括电源、负载、开关及连接导线四部分。

断路或短路的检修是修理电工常常做的工作，线路检修就是要把电路从断路或短路状态恢复为通路状态。

在电力拖动掌握线路中，负载主要是三相电动机，为爱护电动机不被烧毁，通常在电路中增加爱护电动机的熔断器（短路爱护）和热继电器（过载爱护）。

因此，电力掌握线路中电路的组成为：电源（三相电或单相电）、负载（电动机）、开关和爱护电器（接触器、继电器、熔断器、热继电器）、连接导线。

2.电路图学问（1）电路图：电路图是依据生产机械运动形式对电气掌握系统的要求，采纳国家统一规定的电气图形符号和文字符号，根据电气设备和电器的工作挨次排列，具体表示电路、设备或成套装置的全部基本组成和连接关系的简图。

（2）电路图的组成。

电路图的组成分三部分：电源电路、主电路和帮助电路，如下图所示。

电源电路为整机供应能源，在电路图中一般水平绘制。

主电路是电源向负载（三相电动机）供电的电路，它由主熔断器、接触器的主触头、热继电器的热元件和电动机等组成。

在线路中通过的电流是电动机的工作电流，电动机功率大，电流也大，一般都在10A以上。

主电路在电路图中用粗实线绘制在左侧。

帮助电路一般包括掌握主电路工作状态的掌握电路、显示主电路工作状态的指示电路、供应机床设备局部照明的照明电路等。

（3）电路图采纳国家统一的电气图形符号表示。

各电器的触头位置都按线路未通电或电器未受外力作用时的常态位置画出。

（4）为便利识图，电路采纳编号法，即对电路中的各个节点用字母或数字编号。
