一学就会的电工识图基本知识

电气识图基础讲解内容强大电气识图是电气工程的基础知识之一，它是指用图形符号、线路图示或示意图等一系列方法描述电气元件、电气设备之间的电气连接关系与电气功能关系，便于电气系统进行设计、调试、维护和管理。

下面我将就电气识图的基础知识，为大家做出详细的阐述。

一、电气图形符号1.线路图符号：线路图符号是表示电气元件、设备连接关系的图形符号，其中包括接线端子、连线、开关、断路器、电路保护器、电源、电动机等等。

2.元器件符号：元器件符号是表示电气元件的图形符号，其中包括电阻、电容、电感、二极管、三极管、继电器等等。

3.标准符号：标准符号是表示各种电气元件、设备的图形符号，可以帮助人们快速准确地辨认。

二、电气图示法1.流程图流程图是用图形符号表示各个电气元件、设备所经过的电气流程线路，以便于其之间的综合分析和处理。

其中包括不同颜色的线条、标志、标签、注释等等。

2.级联图级联图是在流程图的基础上，对电气元件、设备进行分级表示，以便于分析和处理。

3.部分展开图部分展开图是将电气元件、设备的线路进行展开，以便于整个电气系统的设计、调试和维护。

三、电气系统中的连接关系电气系统中不同电气元件、设备之间的连接关系有以下几种：1.并联连接并联连接是指将两个或多个电气元件、设备的同一端子相连，以便于电气系统的同时操作。

2.串联连接串联连接是指将两个或多个电气元件、设备的相邻端子相连，以便于电气系统的完成一个连续的操作。

3.混合连接混合连接是指在电气系统中，采用并联和串联连接相结合的方式，来实现某项特定的操作。

四、电气系统的基础元件对于一个电气系统来说，以下几种电气元件是必不可少的：1.电源电源是指为电气系统提供电能、电压、电流和时钟信号的元件。

2.开关开关是为电气系统提供断电功能的元件，用于控制电路的开关。

3.断路器断路器是为电气系统提供过载保护、短路保护和断路功能的元件。

4.继电器继电器是为电气系统提供电信号转换、放大、分发和保护的元件。

电工识图基础知识一些电工识图基础学问，盼望对大家有用。

1、电路图：电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。

它是电气工程语言，是进行技术沟通不行缺少的手段。

2、主要电路图：常用电路图有电路原理图和电路接线图3、电路原理图：原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。

所以它应包括全部电气元件的导电部分和接线端头，而不考虑各元件的实际位置。

4、电路原理图绘制方法和原则：Ⅰ、在电路图中，主电路、电源电路、掌握电路、信号电路分开绘制。

无论是主电路还是帮助电路，各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列，可水平布置或垂直布置。

Ⅰ、全部电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开头位置。

Ⅰ、为了阅读、查找便利，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。

Ⅰ、同一电器各导电部分经常不画在一起，应以同一标号注明。

5、电气接线图绘制方法及原则：1.各电气的符号、文字和接线编号均于电路原理图全都。

2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。

所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际状况。

3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线，必需通过接线端子进行，不能直接连接。

4. 成束的电线可以用一条实线表示，电线许多时，可在电器接线端只标明导线的线号和去向，不肯定将导线全部画出。

5. 接线图应表明导线的种类、截面、套管型号、规格等等。

小学问：在电器维护中，经常依据电器设备的电流来选择线径、爱护等。

所以依据已知条件求得电器电流很重要。

但往往现场条件又没有相应计算设备，所以这就应当把握估算技巧。

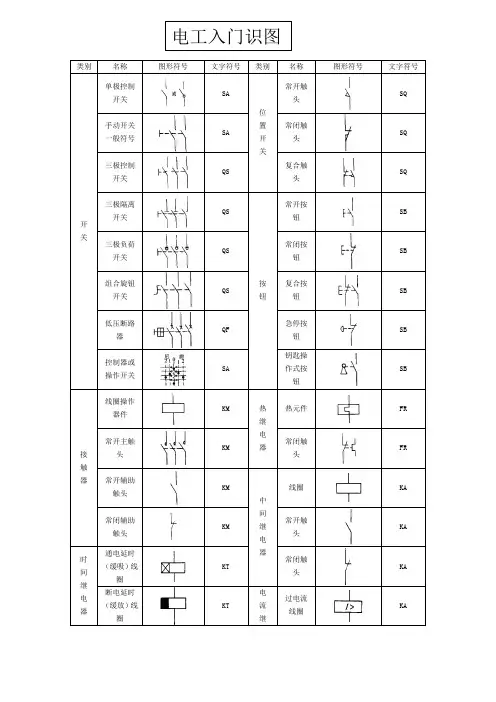

类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继电器通电延时（缓吸）线圈KT常闭触头KA断电延时（缓放）线圈KT电流继过电流线圈KA 电工入门识图瞬时闭合的常开触头KT电器欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯)HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L电气图纸制图规范及电气图纸的识读方法 (一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习!本文共分为十九个章节，分三篇.第一篇共计九个章节介绍。

一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。

电气工程制图主要包括构图和管线图两部分。

为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。

一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。

这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。

通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。

标准符号分类很广泛。

具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。

二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。

具体而言，电源是指将电能转换成其他形式的元件。

负载是指电路中获取电能的元件。

导线是电路中传递电能的元件。

开关是电气设备中一种常见的控制元件。

然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。

三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。

这些连接方式包括内部联锁、外部联锁和并联。

在内部联锁中，元件的控制引脚连接在同一元件内。

在外部联锁中，元件的控制引脚连接在不同元件之间。

并联则指多个元件连接到相同的控制信号上。

四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。

像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。

在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。

在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。

综上所述，以上是电气工程制图中的一些基础知识。

在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。

理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。

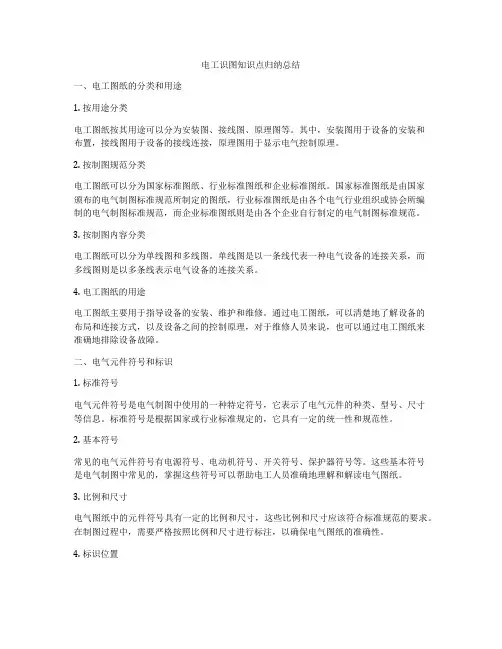

电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。

其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。

2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。

国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。

3. 按制图内容分类电工图纸可以分为单线图和多线图。

单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。

4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。

通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。

二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。

标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。

2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。

这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。

3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。

在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。

4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。

在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。

三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。

在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。

2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。

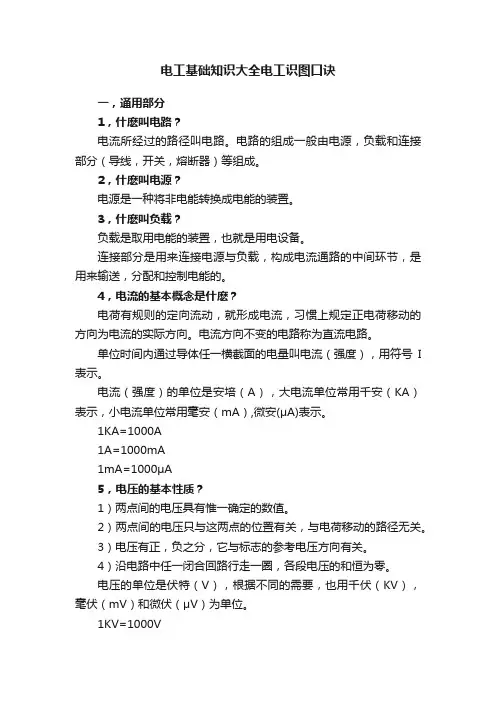

电工基础知识大全电工识图口诀一，通用部分1，什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000mA1mA=1000μA5，电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：电工识图口诀巧记忆--全电路图图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R就是外电路的电阻；E表示电源的电动势。

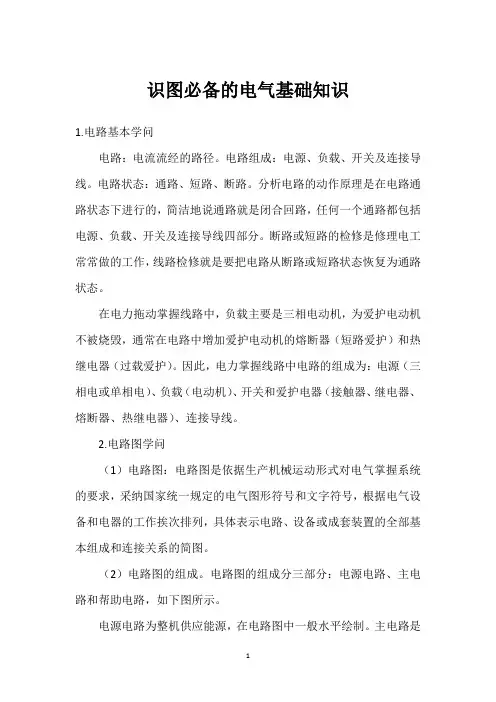

识图必备的电气基础知识1.电路基本学问电路：电流流经的路径。

电路组成：电源、负载、开关及连接导线。

电路状态：通路、短路、断路。

分析电路的动作原理是在电路通路状态下进行的，简洁地说通路就是闭合回路，任何一个通路都包括电源、负载、开关及连接导线四部分。

断路或短路的检修是修理电工常常做的工作，线路检修就是要把电路从断路或短路状态恢复为通路状态。

在电力拖动掌握线路中，负载主要是三相电动机，为爱护电动机不被烧毁，通常在电路中增加爱护电动机的熔断器（短路爱护）和热继电器（过载爱护）。

因此，电力掌握线路中电路的组成为：电源（三相电或单相电）、负载（电动机）、开关和爱护电器（接触器、继电器、熔断器、热继电器）、连接导线。

2.电路图学问（1）电路图：电路图是依据生产机械运动形式对电气掌握系统的要求，采纳国家统一规定的电气图形符号和文字符号，根据电气设备和电器的工作挨次排列，具体表示电路、设备或成套装置的全部基本组成和连接关系的简图。

（2）电路图的组成。

电路图的组成分三部分：电源电路、主电路和帮助电路，如下图所示。

电源电路为整机供应能源，在电路图中一般水平绘制。

主电路是电源向负载（三相电动机）供电的电路，它由主熔断器、接触器的主触头、热继电器的热元件和电动机等组成。

在线路中通过的电流是电动机的工作电流，电动机功率大，电流也大，一般都在10A以上。

主电路在电路图中用粗实线绘制在左侧。

帮助电路一般包括掌握主电路工作状态的掌握电路、显示主电路工作状态的指示电路、供应机床设备局部照明的照明电路等。

（3）电路图采纳国家统一的电气图形符号表示。

各电器的触头位置都按线路未通电或电器未受外力作用时的常态位置画出。

（4）为便利识图，电路采纳编号法，即对电路中的各个节点用字母或数字编号。

电工识图基本知识企业供电电路图的识图方法主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。

1.电力供电一次电路图低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。

为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10型避雷器。

图中所示的各电流互感器在线路中供测量仪表使用。

图1所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。

配电屏向用电设备进行供电的线路共有14条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。

图1 某厂电力系统一次电路图2.低压二次接线电路图图2所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。

（1）电压测量回路利用电压转换开关SA和电压表PV，随时监测三相电源运行状态是否正常，以满足负载所需电压的要求。

（2）二次继电保护回路回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R等构成。

线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。

电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV与负载开关QF构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。

（3）电能计量回路电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1~TA3及三块电流表PA。

利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。

电气控制电路图的识图方法在工农业生产中，广泛采用继电器-接触器控制系统，这种控制系统主要由交流接触器、按钮、热继电器、熔断器等电器组成。

对中、小功率异步电动机、机床进行控制。

因此，在掌握常图2 某厂二次低压配电屏接线原理图用电气符号的基础上，学会识读电气图的基本方法，才能在实际工作中迅速、正确地进行安装、接线和调试。

电工图纸入门基础知识电工图纸是电气工程中非常重要的一部分，它是电气工程师用于设计、施工和维修电气设备的重要工具。

本文将介绍电工图纸的入门基础知识，包括电气符号、线路图和布线图等内容。

一、电气符号电气符号是表示电气元件和电气设备的图形化符号，它们在电工图纸中起到了非常重要的作用。

常见的电气符号包括电源、开关、灯具、插座、电动机等。

电气符号的使用有一些基本规则，比如电源符号通常用大写字母E表示，开关符号用S表示，灯具用L表示等。

了解和熟悉这些电气符号，对于理解电工图纸非常重要。

二、线路图线路图是电工图纸中最常见的一种图纸，它用线条代表电路中的导线，用电气符号代表电气设备和元件，通过连接这些线条和符号，表示整个电路的布置和连接关系。

线路图通常包括主开关、分支电路、照明电路等。

对于初学者来说，掌握线路图的基本绘制方法和电气符号的含义是非常重要的。

在绘制线路图时，需要注意以下几点：1. 线条的表示：在线路图中，通常使用实线表示电源线路和主要电源线路，虚线表示分支线路或者信号线路。

2. 符号的使用：根据实际情况选择正确的电气符号，并正确连接线条和符号。

同时，需要注意符号之间的距离和位置，使得图纸更加清晰和易读。

3. 标注的添加：为了更好地理解电路图，我们需要在图纸中添加一些标注，比如元件的编号、线路的功能描述等。

这些标注可以帮助我们更好地理解和使用电工图纸。

三、布线图布线图是电工图纸中的另一种常见形式，它一般用于安装和布置电气设备。

布线图给出了电气设备的位置、连接关系和布线方式等。

对于规模较大的电气工程项目来说，布线图是至关重要的，它能够帮助工程师合理地安排电气设备和线路的布置。

在绘制布线图时，需要注意以下几点：1. 设备位置的标示：绘制布线图时，需要标明每个电气设备的位置，以便工程师在实际施工时更清楚地了解设备的布置情况。

2. 线路的连接方式：布线图中需要准确标明电气设备之间的电源线路和信号线路的连接方式，比如并联、串联等。
