电路符号
电路中任意两点之间的电位差就等于这两点之间的电
压,即Uab=Ua-Ub,故电压又称电位差。
电路中某点的电位与参考点的选择有关，但两点间的 电位差与参考点的选择无关。
3. 电动势
电源力将单位正电荷从电源负极经电源内部移到正极所
做的功称为电源的电动势，用E 表示，单位为伏特(V)。
电源的电动势在数值上等于电源没有接入电路时两极间 的电压。电动势的方向规定为在电源内部由负极指向正极。
稳恒直流电
脉动直流电
交流电
电流的分类
小灯泡电路是由直流电源(干电池)供电的，称为直流电 路；电风扇电路是由交流电源供电的，称为交流电路。
直流电路
交流电路
可先任意假定一个电流的参考方向，然后根据电流的 参考方向列方程求解。
电流的参考方向和实际方向
4.电流的测量
电流表的接法
二、电压、电位和电动势 1.电压

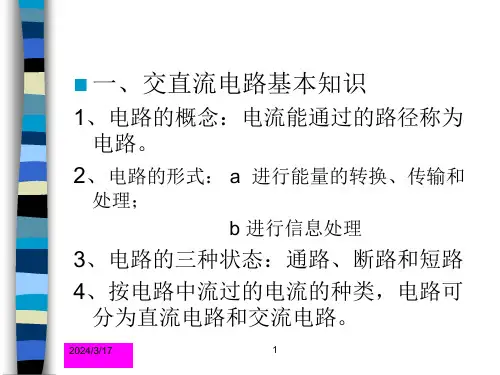

二、电路的基本功能
电路的基本功能有两大类。 一是进行能量的传输、分配和转换。
电能传输示意图
二是进行信息的传递和处理。
扩音器电路示意图 电路在生产生活中的应用
三、电路图 1.电路原理图
用电气符号描述电路连接情况的图称为电路原理图,简 称电路图或原理图。它主要反映电路中各元件之间的连接关 系,并不考虑各元件的实际大小和相互之间的位置关系。
手电筒电路原理图
电风扇电路原理图
2.原理框图 原理框图也简称框图,它是一种用矩形框、箭头和直线等 来表示电路工作原理和构成概况的电路图。
框图
框图主要用来体现电路的大致组成情况和工作流程,更多 应用于描述较为复杂的电气系统。
3.印制电路图 由于电路板的制作一般先要用印刷油漆的方法将需要保留 铜箔处覆盖,所以这种电路元件的安装图称为印制电路图。
