电工识图基础知识讲解

电工识图基础知识一些电工识图基础学问，盼望对大家有用。

1、电路图：电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。

它是电气工程语言，是进行技术沟通不行缺少的手段。

2、主要电路图：常用电路图有电路原理图和电路接线图3、电路原理图：原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。

所以它应包括全部电气元件的导电部分和接线端头，而不考虑各元件的实际位置。

4、电路原理图绘制方法和原则：Ⅰ、在电路图中，主电路、电源电路、掌握电路、信号电路分开绘制。

无论是主电路还是帮助电路，各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列，可水平布置或垂直布置。

Ⅰ、全部电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开头位置。

Ⅰ、为了阅读、查找便利，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。

Ⅰ、同一电器各导电部分经常不画在一起，应以同一标号注明。

5、电气接线图绘制方法及原则：1.各电气的符号、文字和接线编号均于电路原理图全都。

2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。

所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际状况。

3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线，必需通过接线端子进行，不能直接连接。

4. 成束的电线可以用一条实线表示，电线许多时，可在电器接线端只标明导线的线号和去向，不肯定将导线全部画出。

5. 接线图应表明导线的种类、截面、套管型号、规格等等。

小学问：在电器维护中，经常依据电器设备的电流来选择线径、爱护等。

所以依据已知条件求得电器电流很重要。

但往往现场条件又没有相应计算设备，所以这就应当把握估算技巧。

电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。

2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。

又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。

4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。

图形符号：基本符号、?一般符号、? 明细符号。

基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。

(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。

而对接线图往往安装制作的位置模块分解。

电工应用识图一、识图的基本方法和步骤1、识图的基本方法（1）从简单到复杂、循序惭进识图初学识图要本着从易到难，从简单到复杂的原则。

一般来讲，照明电路比电器简单，单项控制电路比系列控制电路简单，复杂的电路都是简单电路的组合。

从看简单的电路图开始，搞清每一电气符号的含义，明确每一电器元件的作用，理解电路的工作原理，为复杂电路的识图打下基础。

（2）结合电工基础理论识图供电系统、电力拖动和各种控制电路都是根据电工基础理论设计的。

电工识图，着重是对电气原理图的理解，要具备电工基础理论知识。

因此结合电工基础理论识图，容易搞清电路的电气原理，并提高识图的速度。

（3）结合电器元件的结构和工作原理识图电路中的各种电器元件是电路的重要组成部分，如常用的各种继电器、接触器、控制开关、互感器、熔断器等。

在识图时，首先要了解这些电器元件的结构、性能、相互控制关系及在电路中的作用，才能理解整个电路的工作原理，看懂电路图。

（4）结合典型电路识图所谓典型电路，就是常见的基本电路，较复杂的电路都是若干基本电路所组成。

掌握并熟悉常见的基本电路，如常见电气设备的基本控制电路、电动机基本控制电路，常用电器元件基本控制电路等。

结合典型电路识图，有利于对复杂电路的理解，能较快地分清电路的主次环节，搞清电路的工作原理。

2、识图的基本步骤识图一般由阅读图纸说明开始，然后读电气原理图，基次看电气安装图，最后看展开接线图、平面布置图、剖面图等。

（1）阅读图纸说明识图时，首先要阅读图纸说明，明确设计内容和施工要求，抓住识图要点。

图纸说明的内容包括图纸目录、技术说明、元件明细表和施工说明书等。

（2）阅读标题栏了解电气工程名称和图纸名称（3）读系统图主要了解整个或分系统的概况，即系统的基本组成，相互关系及主要特征，为进一步理解电气原理图打下基础。

（4）读电气原理图读电气原理图是电工识图的主要环节，其目的是明确电路的构成、各电器元件的作用和整个电路的工作原理。

零基础学习电气识图，其实很简单，只要你掌握这些就明白了一、电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。

在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。

要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。

其次，还应掌握识图的基本方法和步骤等相关知识。

电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

一学就会的电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的11系。

2又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图（电气原理图）对图纸的大小（图幅）、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号。

是为了便于检索图中的电气线路或元件。

方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置。

45123导线的线型、规格和走向。

识别元器件及部件设备的型号、规格参数及在图中的作用。

4）整理识图的结果----整理出必要的文字说明。

指出电气图的功能特点、工作原理、主要元器件和设备、安装要求、注意事项等。

电气原理识图步骤和方法1、电气原理图绘制一般原则1）按电气符号标准---按国家标准规定的电气符号绘制。

2）文字符号标准---按国家标准GB7159-1987规定的文字符号标明。

3）按顺序排列---按照先后工作顺序纵向排列，或者水平排列。

456212电气接线图识图的步骤和方法1、电气接线图绘制的基本原则1）按照国家规定的电气图形符号绘制，而不考虑真实结构。

2）电路中各元件位置及内部结构处理。

3）每条线都有明确的标号，每根线的两端必须标同一个线号。

4）凡是标有同线号的导线可以并接于一起。

5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

2、电气接线图中电气设备、装置和控制元件位置安装常识1）出入端子处理----安排在配电盘下方或左侧。

2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。

3456312345。

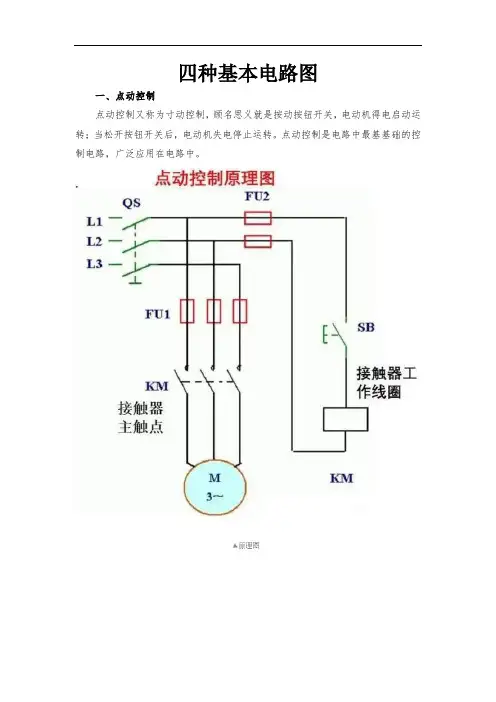

四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。

点动控制是电路中最基基础的控制电路，广泛应用在电路中。

工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。

它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。

在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。

三、互锁控制互锁控制简单理解就是两者相互制约。

比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。

互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。

自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。

电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。

其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。

2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。

国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。

3. 按制图内容分类电工图纸可以分为单线图和多线图。

单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。

4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。

通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。

二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。

标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。

2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。

这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。

3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。

在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。

4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。

在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。

三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。

在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。

2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。

电工识图基本知识企业供电电路图的识图方法主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。

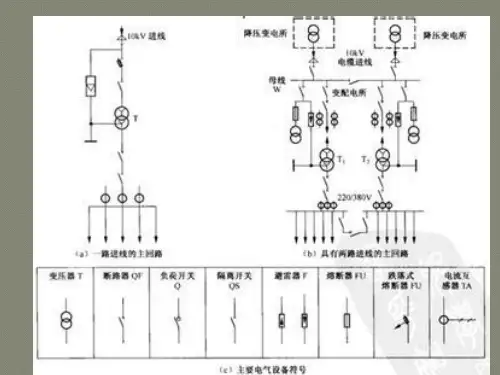

1.电力供电一次电路图低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。

为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10型避雷器。

图中所示的各电流互感器在线路中供测量仪表使用。

图1所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。

配电屏向用电设备进行供电的线路共有14条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。

图1 某厂电力系统一次电路图2.低压二次接线电路图图2所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。

（1）电压测量回路利用电压转换开关SA和电压表PV，随时监测三相电源运行状态是否正常，以满足负载所需电压的要求。

（2）二次继电保护回路回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R等构成。

线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。

电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV与负载开关QF构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。

（3）电能计量回路电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1~TA3及三块电流表PA。

利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。

电气控制电路图的识图方法在工农业生产中，广泛采用继电器-接触器控制系统，这种控制系统主要由交流接触器、按钮、热继电器、熔断器等电器组成。

对中、小功率异步电动机、机床进行控制。

因此，在掌握常图2 某厂二次低压配电屏接线原理图用电气符号的基础上，学会识读电气图的基本方法，才能在实际工作中迅速、正确地进行安装、接线和调试。
