QUARTUS使用及原理图设计

  • 格式：pdf
  • 大小：2.30 MB
  • 文档页数：12

QUARTUS使用及原理图
电子信息工程学院
20
3.编译设计文件
QuartusⅡ软件中的编译类型有全编译和分步编译两种。 全编译的过程包括分析与综合（Analysis & Synthesis
）、适配（Fitter）、编程（Assembler）、时序分析 (Classical Timing Analysis)这4个环节，而这4个环节 各自对应相应的菜单命令，可以单独分步执行，也就是分 步编译。
（1）实例Instances，能够被展开成低层次模块或 实例；
（2）原语Primitives，不能被展开为任何低层次模 块的低层次节点；
（3）引脚Pin，当前层次的I/O端口，如果端口是总 线，也可以将其展开，观察到端口中每一个端口的信 号；
（4）网线Net，是连接节点的连线，当T”
(2) 输入信号节点。
图4-8 从SNF文件中输入设计文件的信号节点
QUARTUS使用及原理图
电子信息工程学院
最后点击“OK”
图4-9 列出并选择需要观察的信号节点
用此键选择左窗 中需要的信号 进入右窗
QUARTUS使用及原理图
电子信息工程学院
(4) 设定仿真时间。
(3) 设置波形参量。
全编译操作简单，适合简单的设计。对于复杂的设计，选 择分步编译可以及时发现问题，提高设计纠错的效率，从 而提高设计效率。
QUARTUS使用及原理图
电子信息工程学院
21
3.编译设计文件
RTL阅读器：在设计的调试和优化过程中，可以使 用RTL阅读器观察设计电路的综合结果，同时也可 以观察源设计如何被翻译成逻辑门、原语等
电子信息工程学院
60
10
设计流程归纳
2位十进制数字频率计设计
用74390设计一个有时钟使能的两位十进制计数器 (1) 设计电路原理图。
图4-23 MAX+plusII一般设计流程
QUARTUS使用及原理图
电子信息工程学院
61
电子信息工程学院
40
输入引脚： INPUT
输出引脚： OUTPUT
将所需元件全部调入原理图编辑窗
将他们连接 成半加器
连接好的原理图
QUARTUS使用及原理图
电子信息工程学院
41
首先点击这里
文件名取为： h_adder.gdf
注意，要存在 自己建立的
文件夹中
连接好原理图并存盘
QUARTUS使用及原理图
电子信息工程学院
31
QUARTUS使用及原理图
电子信息工程学院
32
5.生成原件符号
生成的符号存放在本工程目录下，文件名BiJiaoQi， 文件后缀名.bsf
原理图设计实例
半加器 1. 调入原件 2. 连线 3. 端口命名 4. 存盘编译 5. 时序验证 6. 生成符号
全加器
QUARTUS使用及原理图
电子信息工程学院
44
步骤4：选择目标器件并编译
首先选择这里
器件系列选择 窗，选择ACEX1K
系列
根据实验板上的 目标器件型号选 择，如选EP1K30
注意，首先消去
这里的勾，以便
使所有速度级别
的器件都能显示
出来
图4-6 选择最后实现本项设计的目标器件
QUARTUS使用及原理图
电子信息工程学院
对工程文件进行编译、综合和适配等操作
QUARTUS使用及原理图
电子信息工程学院
22
3.编译设计文件
QUARTUS使用及原理图
电子信息工程学院
3.编译设计文件
RTL阅读器窗口的右边，是过程设计结果的主窗口，包 括设计电路的模块和连线，RTL阅读器的左边是层次列 表，在每个层次上一树状形式列出了设计电路的所有 单元。层次列表的内容包括以下几个方面：
电子信息工程学院
42
7
步骤3：将设计项目设置成工程文件(PROJECT)
首先点击这里
最后注意此路 径指向的改变
然后选择此项， 将当前的原理图 设计文件设置成
工程
注意，此路径指 向当前的工程！
Q图UA4R-T5US将使用当及前原设理计图 文件设置成工电子程信文息件工程学院
43
QUARTUS使用及原理图
电子信息工程学院
29
QUARTUS使用及原理图
电子信息工程学院
30
5
4.时序仿真
5.生成原件符号
执行File-Create/Update-Create Symbol File for Current File 命令将本设计电路封装成一个元件符号，供以后在原理图编 辑器下进行层次设计时调用。
QUARTUS使用及原理图
选择编译器
QUARTUS使用及原理图
电子信息工程学院
编译窗
完成编译！
步骤5：时序仿真
首先选择此项， 为仿真测试新 建一个文件
选择波形 编辑器文件
QUARTUS使用及原理图
电子信息工程学院
QUARTUS使用及原理图
(1)
建立波形文件。
电子信息工程学院
8
从SNF文件中 输入设计文件
的信号节点
SNF文件中 的信号节点
RTL阅读器是观察和确定源设计是否实现了设计要 求的理想工具。
执行仿真验证设计功能之前使用RTL阅读器查找设 计中的问题，可以在设计早期发现问题，为后期 的验证工作节省时间。
当设计通过编译后，选择QuartusⅡ主窗口Tools 菜单下Netlist Viewers\RTL Viewer命令，弹出 RTL阅读器窗口
QUARTUS使用及原理图
电子信息工程学院
7
1.新建工程
选择Cyclone系列
QUARTUS使用及原理图
电子信息工程学院
选择器件的封 装形式、引脚 数目和速度级 别约束可选器 件的范围。
8
1.新建工程
1.新建工程
询问是否选择其他EDA工具
QUARTUS使用及原理图
电子信息工程学院
显示由新建工程指南建立的工程文件摘要
一位全加器可由两个一位半加器完成。 为全加器新建工程，并将半加器生成的符号文件
和原理图文件（.bdf）都拷贝到全加器工程目录 中。
37
QUARTUS使用及原理图
电子信息工程学院
38
全加器
原理图设计实例（Maxplus II）
半加器 全加器
QUARTUS使用及原理图
电子信息工程学院
39
QUARTUS使用及原理图
图4-21 在顶层编辑窗中设计好全加器 (3) 将当前文件设置成Project。 (4) 编译此顶层文件f_adder.gdf，然后建立波形仿真文件。
QUARTUS使用及原理图
电子信息工程学院
59
图4-22 1位全加器的时序仿真波形 (6) 锁定引脚、编译并编程下载，硬件实测此全加器的逻辑功能。
QUARTUS使用及原理图
23
QUARTUS使用及原理图
电子信息工程学院
24
4
4.时序仿真
波形文件
4.时序仿真
QUARTUS使用及原理图
电子信息工程学院
25
QUARTUS使用及原理图
电子信息工程学院
26
4.时序仿真
鼠标在该处单击右键，出现 子菜单，选择Insert Node or Bus命令
4.时序仿真
QUARTUS使用及原理图
选择60微秒 比较合适
(5) 加上输入信号。
(6) 波形文件存盘。
用此键改变仿真 区域坐标到合适
位置。
点击‘1’，使拖黑 的电平为高电平
图4-12 为输入信号设定必要的测试电平或数据
QUARTUS使用及原理图
电子信息工程学院图4-13 保存仿真波形文件
(7) 运行仿真器。 选择仿真器
图4-14 运行仿真器
QUARTUS使用及原理图
电子信息工程学院
57
全加器
(1) 仿照前面的“步骤2”，打开一个新的原理图编辑窗口
QUARTUS使用及原理图
在顶层编辑窗中调出已 设计好的半加器元件
电子信息工程学院
58
(2) 完成全加器原理图设计，并以文件名f_adder.gdf存在同一目录中。
(5) 对应f_adder.gdf的波形仿真文件，参考图中输入信号cin、bin和ain输 入信号电平的设置，启动仿真器Simulator，观察输出波形的情况。
基本元件库 Logic子库包含与门、或门和非门
重复-插入模式选否 作为流程图模块插入符号选否
15
QUARTUS使用及原理图
电子信息工程学院
16
2.编辑原理图设计文件
2.编辑原理图设计文件
QUARTUS使用及原理图
电子信息工程学院
17
QUARTUS使用及原理图
电子信息工程学院
18
3
2.编辑原理图设计文件
QUARTUS使用及原理图
电子信息工程学院
2
1.新建工程
QUARTUS使用及原理图
电子信息工程学院
3
QUARTUS使用及原理图
电子信息工程学院
4
1.新建工程
可先在电脑中建 立工程项目存放 的目录如：
D:\EDA_book\cod e\Chapter2\BiJiao Qi
1.新建工程
工程项目目录 项目名称 项目顶层设计实体名称
电子信息工程学院
27
QUARTUS使用及原理图
电子信息工程学院
28
4.时序仿真
设置仿真时间长度：默认为1us，通常将其设置为100us
4.时序仿真
设置网格尺寸：默认为10ns， 由于竞争冒险的存在，在仿 真时信号波形和大量毛刺混 叠在一起，影响仿真结果， 通常设置为500ns

合集下载

Quartus原理图输入法指南

Quartus原理图输入法指南


6
二、形成原理图设计文件
1、建立原理图设计文件 从菜单File→New进入，在6种设计输入法中选择原理图输 入法，单击OK，即可进入原理图编辑器
提 示 ： 硬 件 实 验 课 程 要 求 如 此
7
2、编辑原理图设计文件 ⑴元件的选择与放置 *可在Symbol对话框中选择元件，单击OK
提示： *弹出Symbol方法：双 击鼠标左键、工具条… *元件库包含系统库和 Project库两类 *Project库由用户自定 义符号文件(.bsf)组成 *亦可在编辑区用Copy 及Paste命令实现选择
*在编辑区可移动元件，放置到合适的位置管脚类型，使工具箱相应连接线有效 *在源处按下鼠标左键、移至目标处、松开鼠标左键即可
提示： *连接线有3种：Node、 Bus、Conduit *所连接的源端、目标 端元件管脚类型应相同 *应避免移动元件时产 生多余交叉点 *工具箱有多种功能
提示： 修改原理图文件 后，必须重新编译、 生成仿真网表
19
⑵进行功能仿真 *在对话框的Simulator input中输入仿真波形文件名 *在对话框中单击Start，即可开始功能仿真 *在对话框中单击Report，可查看、核对输出波形
20
五、对原理图设计文件进行硬件测试
1、器件设置及引脚锁定
⑴器件设置 [该步骤可缺省] *从菜单Assignments→Device进入，可重新选择器件 *单击Device & Pin Options…，可配置Unused Pins状态等
提示： 有多种方法 触发编译开始
*编译结束时，会报告警告或错误的统计情况 *编译出错时，按Message提示修改错误，直至编译通过
13
四、对原理图设计文件进行时序仿真
数字电路Quartus_II_原理图输入法设计

数字电路Quartus_II_原理图输入法设计

数字电路与逻辑设计实验报告实验1 Quartus II 原理图输入法设计一、实验目的1）熟悉用Quartus II原理图输入法进行电路设计和仿真2）掌握Quartus II图形模块的生成和调用3）熟悉实验板的使用二、实验仪器和器件1）计算机2）直流稳压电源3）数字电路与逻辑设计实验开发板三、实验内容1）用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。

2）用实验内容1中生成的半加器模块和逻辑门实现一个全加器，仿真验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号四、设计过程1.设计半加器：可知半加器函数S = A⊕B，C = AB。

故设计为然后点击File ->Save As, 找到要保存的文件夹，Add file to current project前面的“√”,再选择File -> Create/Update -> Create Files for Current File 将创建半加器的模块bsf文件储存在工程目录内，方便下次调用。

2.设计全加器：在原目录下新建工程，创建原理图，直接导入半加器模块，将两个半加器组合附加2输入或门组成全加器，如图：五、实验过程1.按照以上工程创建工程和原理图2.编译原理图，修正错误，使编译通过3.创建waveform vector仿真文件，将所有原理图输入、输出引脚添加至列表。

设置合适的仿真结束时间，对输入变量设置合适的仿真时钟周期。

开始仿真，得到实验的仿真波形：1）半加器：真值表：输入输出A B S C0 0 0 00 1 1 01 0 1 01 1 0 1半加器仿真波形：波形满足S = A⊕B，C = AB，逻辑正确。

2）全加器：真值表：输入输出a b ci co s0 0 0 0 00 0 1 0 10 1 0 0 10 1 1 1 01 0 0 0 11 0 1 1 01 1 0 1 01 1 1 1 1全加器仿真波形：波形满足函数：co = (a⊕b)ci + ab，s = a⊕b⊕ci，逻辑无错。

QuartusII开发原理图+

QuartusII开发原理图+


2.1 Quartus Ⅱ软件简介
➢ 输出系统测试组件。 ➢ 输出生成系统基于存储器映射和组成的
定制软件开发套件(SDK)。 SOPC Builder使设计者能够集中精力 在用户逻辑设计上，无需手工完成系统 集成任务从而提升了系统性能。
2.1 Quartus Ⅱ软件简介
3．在设计周期的早期就对IO引脚进行 分配和确认 QuartusⅡ软件可以进行预先的I／
2.2.2 用原理图方法设计2-4译码器
图2.14 摆放好所有元器件 (3)连接各元器件并命名，有节点标识
2.2.2 用原理图方法设计2-4译码器
原理图和图表模块编辑时所用到的工 具按钮，如图2.15所示。熟悉这些工具的 基本性能，可以大大提高设计速度。
图2.15 编辑工具按钮
2.2.2 用原理图方法设计2-4译码器
2.2.2 用原理图方法设计2-4译码器
图2.9 器件类型设置
2.2.2 用原理图方法设计2-4译码器
（4） 结束设置 单击图2.8中的“Next”按钮后进入
最后确认的对话框，如图2.9所示。从图 中可以看到建立的工程名称、选择的器 件等信息，如果无误的话，单击 “Finish”按钮，出现如图2.10所示的 窗口，在资源管理窗口中可以看到新建 的名称“2_4decoder”工程。
图2.22 列出输入/输出节 点
2.2.2 用原理图方法设计2-4译码器
（3） 在图2.22界面中单击“>>”按钮， 则将所有输入/输出复制到右边的一侧。也 可以只选择其 中的一部分， 根据情况而定， 如图2.23所示。
图2.23 选择输入/输出节点
2.2.2 用原理图方法设计2-4译码器
（4） 在图2.23界面中单击“OK”按钮 后，返回“Inter Node or Bus”对话框。 此时，在“Name”和“Type”栏里出现了 “Multiple Items”，如图2.24所示。
FPGA轻松学习用QuartusII通过原理图完成与门电路设计

FPGA轻松学习用QuartusII通过原理图完成与门电路设计

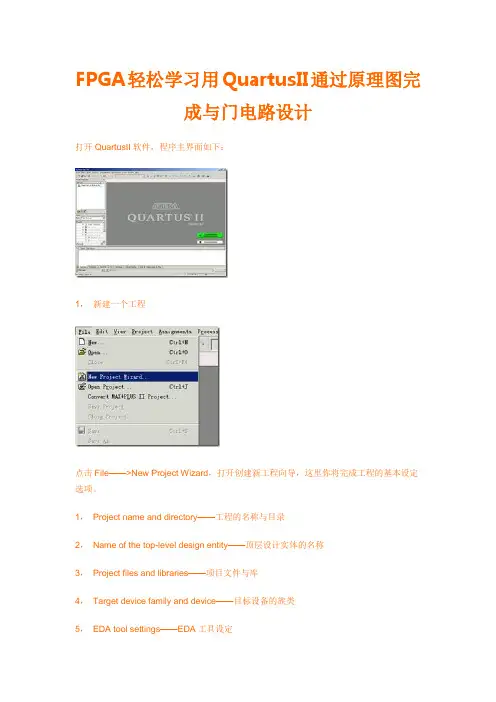

FPGA轻松学习用QuartusII通过原理图完成与门电路设计打开QuartusII软件，程序主界面如下：1，新建一个工程点击File——>New Project Wizard，打开创建新工程向导，这里你将完成工程的基本设定选项。
