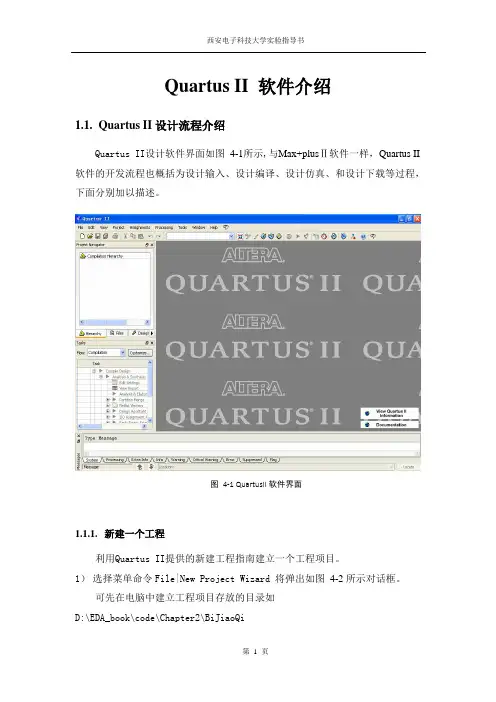

Quartus II 软件介绍1.1.Quartus II设计流程介绍Quartus II设计软件界面如图4-1所示,与Max+plusⅡ软件一样，Quartus II 软件的开发流程也概括为设计输入、设计编译、设计仿真、和设计下载等过程，下面分别加以描述。
图4-1 QuartusII软件界面1.1.1.新建一个工程利用Quartus II提供的新建工程指南建立一个工程项目。
1）选择菜单命令File|New Project Wizard 将弹出如图4-2所示对话框。
可先在电脑中建立工程项目存放的目录如D:\EDA_book\code\Chapter2\BiJiaoQi2） 选择项目存放目录、填写项目名称，注意项目顶层设计实体名称必须和项目名称保持一致，如图 4-3所示。
图 4-2 工程项目基本设置图 4-3 New Project Wizard 对话框3） 完成上述操作后，按Next 按钮将会弹出加入文件对话框，如图 4-4所示。
可以在File 空白处选择添入已存在的设计文件加入到这个工程中，也可以使用User Library Pathnames 按钮把用户自定义的库函数加入到工程中使用，完成后按Next 按钮进入下一步。
4） 如图4- 6所示是选择可编程逻辑器件对话框，选Yes 为手动选择需要的器件，选No 则由编译器自动选择。
图 4-5 选择其他EDA 工具图 4-4 加入文件对话框5） 图4-6询问是否选择其他EDA 工具。
6） 显示由新建工程指南建立的工程文件摘要，在界面顶部标题栏将显示工程名称和存储路径，如图4-7所示。
图4- 7选择器件对话框图 4-6新建工程摘要对话4.1.2.编辑设计图形文件建立原理图文件，如错误！未找到引用源。
所示。
图4-8执行File-New…命令弹出新建文件对话框如图4-9。
图4-9 建文件对话框执行File-Save as…命令，把它另存为文件名是BiJiaoQi 的原理图文件，后缀名为.bdf ，如图4-10所示。
QuartusII的使用：原理图输入篇QuartusII是MaxplusII的升级版，其功能比MaxplusII更加强大，主要是增加了与其它EDA工具（仿真、综合等工具）的接口，另外它具有更强大的时序分析、时序优化等功能。
这里主要介绍QuartusII的基本功能与使用方法：1．新建一个文件夹作为工程项目目录，注意此目录不能为根目录，不能用中文命名。
2．为设计建立项目及文件(1)建立项目（或工程project）在file下选择new project wizard（左下图），在弹出的窗口中第一个空格框内选择该项目存放的路径（即第1步所建立的项目目录的路名称（右下图，注意项目名称一定不能为中文，只能为英文，比如可取名为myproject），完成后点击finish。
(2)建立原理图文件执行File—New，选择Block Diagram/Schematic File，执行File—Save as命令，给文件取名，文件名同样用英文命名，文件名的后缀为.bdf，将Add file to currentproject选项选中，使得该文件添加到刚建立的工程中去。
3．建立原理图文件(1)编辑输入原理图文件在原理图编辑区的一个位置双击鼠标的左键，将弹出Symbol对话框，或单击鼠标右键在弹出的选择对话框中选择Insert—Symbol，也会弹出Symbol对话框。
用单击的方法展开Liabraries栏中的元件库，其中Primitives为基本元件库，打开Logic子库，里面是常用的与门、或门和非门等门电路。
选中要用的元件，点击OK按钮，将该图样移动到编辑区合适的地方单击鼠标左键便可。
所需的元件都画好后，将所有的门电路按照连接好。
（2）设定各输入输出引脚名。
双击任意一个input元件，在弹出的引脚属性对话框中的第一行Pin name(s)文本框中填入引脚名称即可，第二行默认值，不需要改动。
用类似的方法设定其他输入和输出引脚名。

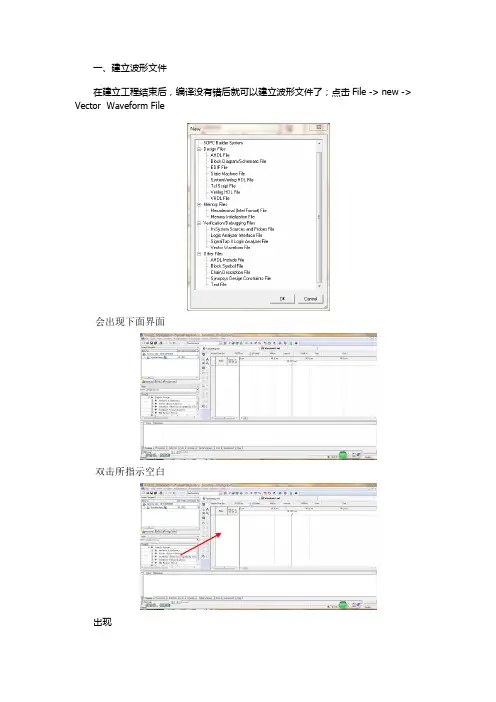

一、建立波形文件
在建立工程结束后，编译没有错后就可以建立波形文件了；点击File -> new -> Vector Waveform File
会出现下面界面
双击所指示空白
出现
点击Node Finder
点击list 会出现所有的输入输出，在点击>>按钮导入
点击ok回到
再点击ok，
①
②
按上面步骤选中，进入输入信号设置：
选择Timing，上面为开始和结束时间，下面是信号的周期设置，默认周期
是20ns；设置完之后点击确定，回到波形界面，保存文件，文件名为项目名称。
然后点击上面菜单栏里面的Assignments -> Setting进行功能仿真设置，
选择Simulation Setting进入设置，Simulation mode 选择Functional，下面可以设定结束时间，也可以按照默认的选择，之后点击ok,回到波形界面，点击菜单栏上Processing -> Generate Functional Simulation Netlist
生产网表，网表生成之后就可以进行波形仿真了，点击进行波形仿真，就
可以生成仿真波形了；。
Quartus II 波型仿真
一．新建波型文件
1.File->New,选择下图所示文件类型，点OK。
2.打开波型文件，在name区双击，弹出插入节点对话框，点击Node Finder，弹出Node Finder 对话框，点击List.。
如下图所示：
选中想要查看的输出以及相关的输入，点击>。
全选时，选择>>，同样想取消某个节点时，选择<, 全部取消<<。
3.输入定义及设置
点击OK打开波形定义窗口，在对应的输入名称上，点击右键，选择value,设置输入波形。
或者直接在名称对应的左侧点击需要的波形，
注意CLK时钟信号的设置，根据实际情况设置时钟周期及仿真时间。
时钟结束时间等于Edit 中设置的仿真结束时间。
完成所有的输入设置后，保存文件。
二．仿真
1.。
选择Edit ,设置仿真结束时间，栅格及时间标记条。
根据需要改变栅格的大小，如下图所示：
设置需要查看的时间标记，如下图所示，点击ADD.及OK。
2.设置完成后保存文件，选择编译，编译通过后选择开始仿真。
3. 仿真完成后弹出仿真报告界面。
选择放大镜，单击或右击，来放大或缩小显示的波形。
如下图所示为手动不时分情况下，J5 J6 J7 J8=1101时的波形图，从图中可见，TXVON=1和RXVON=0，功放开，低噪放关。
仿真完成。
王盼
09年4月9日。
