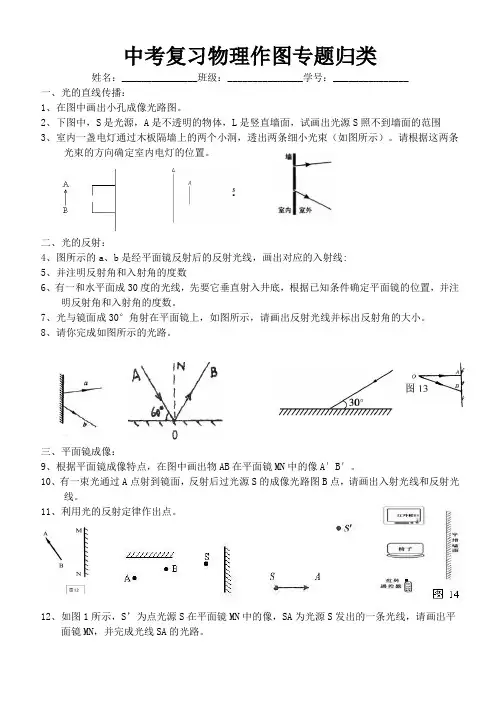

初中物理作图题专题练习

中考复习物理作图专题归类

姓名：_______________班级：_______________学号：_______________

一、光的直线传播：

1、在图中画出小孔成像光路图。

2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。

二、光的反射：

4、图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线:

5、并注明反射角和入射角的度数

6、有一和水平面成30度的光线，先要它垂直射入井底，根据已知条件确定平面镜的位置，并注明反射角和入射角的度数。

7、光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。

三、平面镜成像：

9、根据平面镜成像特点，在图中画出物AB在平面镜MN中的像A′B′。

10、有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线。

12、如图1所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。 四、光的折射：

14、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

15、请在图12中画出对应的反射光线和折射光线。

16、请在下图中标出入射线，反射线，折射线

17、画出图所示的折射光线的入射光线。

五、透镜：

18、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。

19、请你根据透镜对光线的作用完成下面的光路图．

六、沸腾图像：

20、质量和初温（等于室温）都相同的水和酒精盛在相同的容器中，用两个完全相同的酒精灯给它们加热，请在直角坐标中粗略画出水和酒精从室温开始到沸腾前的温度随加热时间变化的图像，并分别用l1、l2表示。〔室温约为20℃〕

光学作图练习第1页（共2页） F F

F

F 光学作图题专练

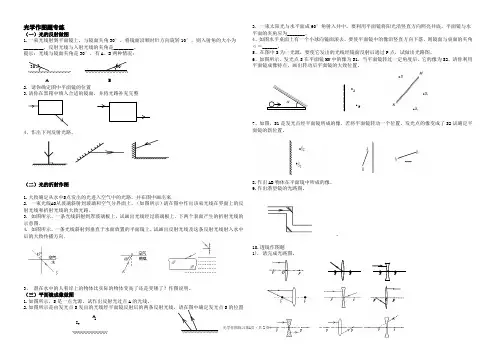

（一）光的反射做图

1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。

提示：光线与镜面夹角是30°，有A、B两种情况：

30 30

A B

2. 请你确定图中平面镜的位置

3.请你在黑箱中填入合适的镜面，并将光路补充完整

4、作出下列反射光路。

（二）光的折射作图

1.大致确定从水中S点发出的光进入空气中的光路，并在图中画出来．

2. 一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。

3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．

4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．

3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。

（三）平面镜成像做图

1.如图所示，S是一点光源，试作出反射光过点A的光线。

2.如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置

3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。

4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。

5、在图中S为一光源，要使它发出的光线经镜面反射后通过P点，试做出光路图。

6、如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。

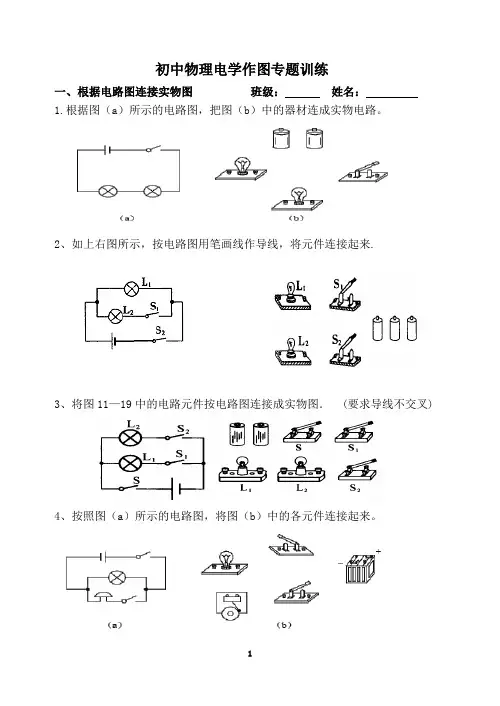

1 初中物理电学作图专题训练

一、根据电路图连接实物图 班级： 姓名：

1.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

2、如上右图所示，按电路图用笔画线作导线，将元件连接起来.

3、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)

4、按照图（a）所示的电路图，将图（b）中的各元件连接起来。

2 二、根据实物图画电路图

1、在下左图中，根据实物图，在下右虚线框内画出相应的电路图．

2、根据右上图所示的实物图，在下左虚线框内画出电路图．

3、根据左图的实物图画出对应电路图。

4、请根据下面实物连接图画出相应的电路图，画在虚框内

3

三、根据要求设计电路

1.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。请在方框内画出手电筒的电路图。

2.在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；

（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

3、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

4、请把右上图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

4 四、找错误连线并改正

1、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图

2、为了测量电阻R的阻值，某同学连接实验器材的线路如图所示，请指出连接线路中的三个错误及其纠正的做法：

1．连接线路中的错误与纠正：

（1）

；

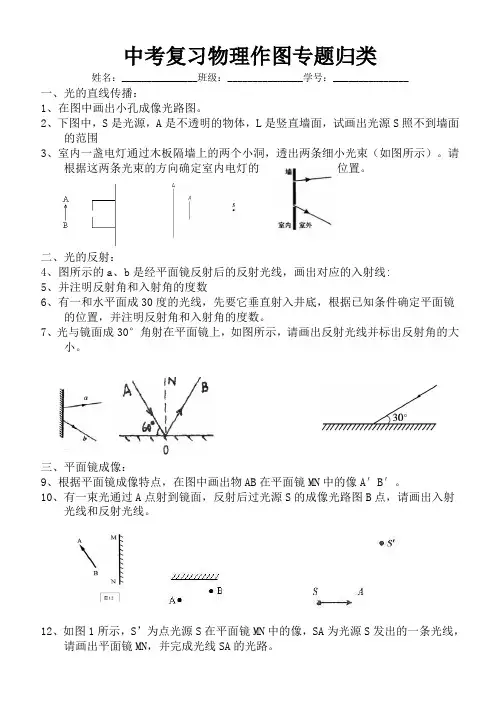

中考复习物理作图专题归类

姓名：_______________班级：_______________学号：_______________

一、光的直线传播：

1、在图中画出小孔成像光路图。

2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。

二、光的反射：

4、图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线:

5、并注明反射角和入射角的度数

6、有一和水平面成30度的光线，先要它垂直射入井底，根据已知条件确定平面镜的位置，并注明反射角和入射角的度数。

7、光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。

8、请你完成如图所示的光路。

三、平面镜成像：

9、根据平面镜成像特点，在图中画出物AB在平面镜MN中的像A′B′。

10、有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线。

11、利用光的反射定律作出点。

12、如图1所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。 13、小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子，如图所示。若不移动位置仍要遥控电视，在图中画出遥控器发出红外线传播到电视机红外线接收窗口的光路:

四、光的折射：

14、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

15、请在图12中画出对应的反射光线和折射光线。

16、请在下图中标出入射线，反射线，折射线

17、画出图所示的折射光线的入射光线。

五、透镜：

18、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。

19、请你根据透镜对光线的作用完成下面的光路图．

1．画出图中，加在杠杆上的动力Ｆ的力臂．

请标明图中杠杆的支点：

2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．

3．画出图中各力的力臂：

4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．

5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．

6．试在图上画出Ｆ1和Ｆ2的力臂

7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．

8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．

9．画出并标明图中Ｆ、G对支点O的力臂．

10．画出图中各力的力臂．

11．画出图中Ｆ1和Ｆ2的力臂G1和G2．

12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）

13．图中杠杆所受的重力G和拉力Ｆ的力臂．

14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．

15．请标明图中杠杆的支点：

16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）

17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．

18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．

19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）

20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．

21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．

22．画出下列各力的力臂（如图）

23．画出下列各力的力臂（如图）

24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．

25．画出图中Ｆ1和Ｆ2的力臂．

26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．

27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．

1 初中物理八年级光学作图题综合测试

考试时间：40分钟 满分：100分

一、基础知识题（共50分）

1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）

2．在各图的方框内填上适当的光学元件，并补全光路图。（每题4分，共20分）

3．完成下列各透镜的光路（每题2分，共12分）

二、综合应用题（每题5分，共50分）

1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．画出发光点S发出的光线经平面镜反射后过图中P点的光路空气

玻璃 空气

水

A’

B’‘ F F F F F F F F F F F F 2 图。

4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请

画出平面镜MN，并完成光线SA的光路。

5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．

7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

10．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

3

中考复习物理作图专题归类

姓名：_______________班级：_______________学号：_______________

一、光的直线传播：

1、在图中画出小孔成像光路图。

2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。

二、光的反射：

4、图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线:

5、并注明反射角和入射角的度数

6、有一和水平面成30度的光线，先要它垂直射入井底，根据已知条件确定平面镜的位置，并注明反射角和入射角的度数。

7、光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。

8、请你完成如图所示的光路。

三、平面镜成像：

9、根据平面镜成像特点，在图中画出物AB在平面镜MN中的像A′B′。

10、有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线。

11、利用光的反射定律作出点。

12、如图1所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。 13、小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子，如图所示。若不移动位置仍要遥控电视，在图中画出遥控器发出红外线传播到电视机红外线接收窗口的光路:

四、光的折射：

14、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

15、请在图12中画出对应的反射光线和折射光线。

16、请在下图中标出入射线，反射线，折射线

17、画出图所示的折射光线的入射光线。

五、透镜：

18、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。

19、请你根据透镜对光线的作用完成下面的光路图．

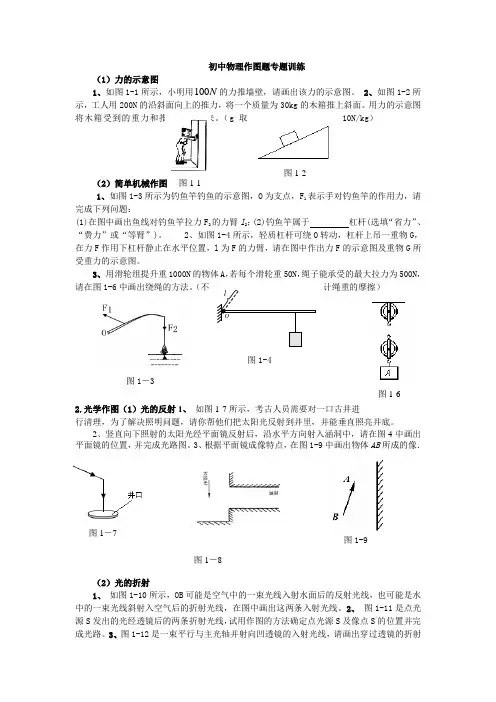

初中物理作图题专题训练

（1）力的示意图

1、如图1-1所示，小明用100N的力推墙壁，请画出该力的示意图。 2、如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。用力的示意图将木箱受到的重力和推力表示出来。（g取10N/kg）

（2）简单机械作图

1、如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：

(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于 杠杆(选填“省力”、“费力”或“等臂”)。 2、如图1-4所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。

3、 用滑轮组提升重1000N的物体A，若每个滑轮重50N，绳子能承受的最大拉力为500N，请在图1-6中画出绕绳的方法。（不计绳重的摩擦）

2.光学作图（1）光的反射1、 如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

2、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图4中画出平面镜的位置，并完成光路图。3、根据平面镜成像特点，在图1-9中画出物体AB所成的像．

（2）光的折射

1、 如图1-10所示，OB可能是空气中的一束光线入射水面后的反射光线，也可能是水中的一束光线斜射入空气后的折射光线，在图中画出这两条入射光线。2、 图1-11是点光源S发出的光经透镜后的两条折射光线，试用作图的方法确定点光源S及像点S/的位置并完成光路。3、图1-12是一束平行与主光轴并射向凹透镜的入射光线，请画出穿过透镜的折射图1-2

l

O

图1-4

图1-6 图1-1

图1－3

图1－7 图1-9

图1－8

图1-13 光线。

3.电学、电磁学作图

（1）画电路图、连实物图1、在虚线框内画出图1-13所示的实物图的电路图

2015年中考物理第二轮总复习--作图题专题训练

1、考查光学作图

（1）考查透镜的三条特殊光线：平行入焦点出；焦点入平行出；过光心路不变。

（2）考查平面镜成像：①等大等距，连线垂直。②反射光线的反向延长线经过像点。

（3）光学规律：反射定律与折射定律。

1、完成图1透镜的光路图。

2、如图2所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。

3、根据平面镜成像特点，在图3中画出物体AB所成的像．

4、如图4所示，一束光线与水平面成30°角从空气斜射到水面，请你在图中画出它折射光线的大致方向。

5*如图5所示，S为发光点，由S发出的光经水面反射后通过P点，请你在图中画出入射光线、反射光线以及折射光线的大致方向。

2、考查力的示意图

（1）重力：质量均匀规则物体重心在几何中心，方向总是竖直向下，用字母G表示；

（2）弹力：①压力：作用点在受压物体上，方向垂直于接触面，指向受压物体；；②支持力与压力相似；③绳子的拉力：沿绳子收缩的方向；

（3）摩擦力：方向与相对运动（趋势）方向相反。

6．画出图6中重为2N的紫砂茶壶受到的重力和支持力的示意图。

7．画出图7中木块沿斜面下滑时受到的摩擦力和木块对斜面的压力。

8、请你在图8中画出足球被运动员踢出后受力的示意图（不计空气阻力）。

9．在图9中，画出电灯静止时受力的示意图； 图10中，画出鸡蛋受到的浮力和重力的示意图；画出图11中带电球B受到带电球A的作用力的示意图。 图1 图2 图3

图4 图5 图6

图7 图8 图9

图10

图11

3、考查杠杆力臂作图

作力臂分四步：一找点（支点），二找线（力的作用线，可用直尺与力的线段重合，以判断是否延长），三作垂线段（垂线段即是力臂），四用大括号括出力臂全长，加力臂符号

10、画出图12中各图的力臂

4、考查滑轮组的组装

绳子缠绕方法：奇动偶定，一动一定，绕线不能交叉。

优秀学习资料欢迎下载

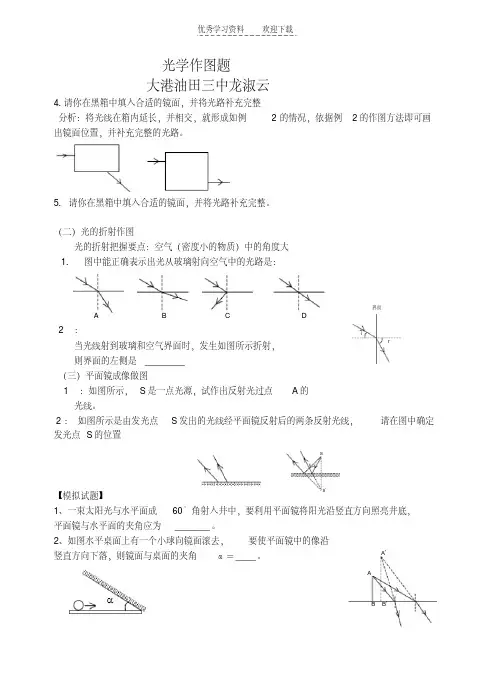

光学作图题

大港油田三中龙淑云

4.请你在黑箱中填入合适的镜面，并将光路补充完整分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画

出镜面位置，并补充完整的光路。

5. 请你在黑箱中填入合适的镜面，并将光路补充完整。

（二）光的折射作图

光的折射把握要点：空气（密度小的物质）中的角度大

1. 图中能正确表示出光从玻璃射向空气中的光路是：

A B C D 2 ：

当光线射到玻璃和空气界面时，发生如图所示折射，

则界面的左侧是________

（三）平面镜成像做图

1：如图所示，S是一点光源，试作出反射光过点A的

光线。

2：如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置

【模拟试题】

1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，

平面镜与水平面的夹角应为_______。2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿

竖直方向下落，则镜面与桌面的夹角α＝____。界面

i r

S

S’

A’

A

B B’　

优秀学习资料欢迎下载

3、潜在水中的人看岸上的物体比实际的物体还是变矮了？作图说明。

4、在图中S为一光源，要使它发出的光线经镜面反射后通过 P点，试做出光路图。答

案见中图

5、如图3所示，发光点S在平面镜MN中的像为S1，

当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像

特点，画出转动后平面镜的大致位置。

6、根据图中给出的法线NN＇以及三条未标明行进方向的光线，但是已经知道入射光线是从空气射入水中，请你画出界面，标出界面

哪边是水，哪边是空气，并标出入射光线，反射光线和折射光线的

进行方向．7、如图所示，一条光线斜射到垂直于水面放置的

平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播

方向．

8、如图所示，光线在空气和玻璃的界面上发生了反射和折射，若入射光线与界面的夹角是60°，则反射角是_______．界面

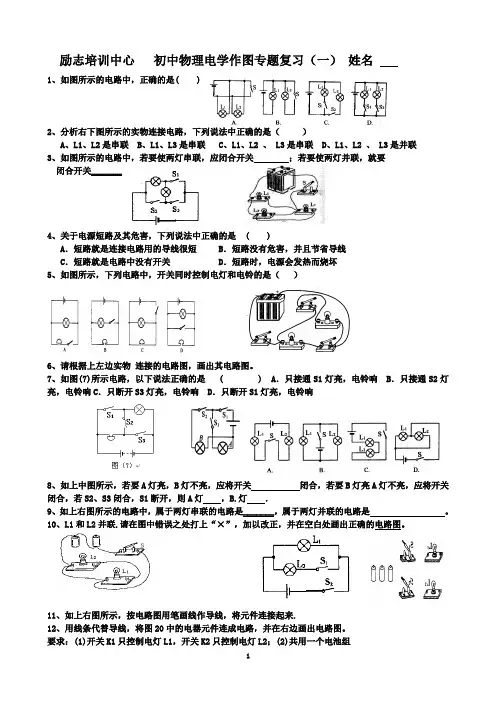

1 励志培训中心 初中物理电学作图专题复习（一） 姓名

1、如图所示的电路中，正确的是( )

2、分析右下图所示的实物连接电路，下列说法中正确的是（ ） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联

3、如图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要

闭合开关________。

4、关于电源短路及其危害，下列说法中正确的是 ( )

A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线

C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏

5、如图所示，下列电路中，开关同时控制电灯和电铃的是（ ）

6、请根据上左边实物 连接的电路图，画出其电路图。

7、如图(7)所示电路，以下说法正确的是 ( ) A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响

8、如上中图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，应将开关

闭合，若S2、S3闭合，S1断开，则A灯 ，B.灯 ．

9、如上右图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。

10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.

12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 2

1 初中物理电学作图专题复习

社旗县城郊一中物理教研组 高冰

初中物理作图题有四种类型：

一、根据要求设计电路

1.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。请在方框内画出手电筒的电路图。

2.在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；

（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

3、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

4、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。 2

5、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

6、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

7、.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。

二、有电路图连接实物图

1.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3 2、如上右图所示，按电路图用笔画线作导线，将元件连接起来.

3、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．

4、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)

5、 请将图所示元件按电路图连接， 连线不要交叉。

6、.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉） 4

7.有电池、灯泡、电铃各一个，开关两个，要求安装一个电铃电路，当前门或后门来客人时，电铃都响，并能分清前门来人还是后门来人．画出电路图。

8.按照图（a）所示的电路图，将图（b）中的各元件连接起来。

9.按照下图所示的电路图将实物元件连成电路。

1 一、 光学部分：

(一) 光的反射：

1、 如图1所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。

2、根据光的反射定律和上图2中的入射光线、反射光线，画出平面镜的位置。

3、小明用平面镜将一束太阳光反射到竖井中，请在图3上作出平面镜的位置，并标出镜面与水平面夹角的度数。

4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图4中画出入射光线人经潜望镜进人人眼的光路图。

图1 图2 图3 图4

5、一发光点发出的光经过平面镜反射后如图5所示，请作图找出发光点的位置。

6、如图根据平面镜成像特点，画出图6中物体AB在平面镜中所成的像。

图5 图6

(二) 光的折射：

7、如图7所示，一束光线从空气斜射到水面发生反射和折射，请在图中作

出反射光线和折射光线。

8、如图8所示，一束光射向三棱镜，画出这束光两次折射的大致光路

图7

120° 2 9、完成右上图中的光路图。

二、 力学部分：

（一） 力的示意图：

2、图1所示，请画出斜面上的物体所受重力和支持力的示意图。

3、图2是水平地面上静止的足球，请画出足球受力的示意图．

4、图3中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩擦力的示意图。

1 图2

图3

5、如图4所示,一个小球正在下沉，请用力的示意图画出木球所受到的力。

（二） 力臂的作图

1、在图1中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l1 。

(黑点表示“不倒翁”的重心)

作图题专项训练（一）教学设计

九年级 物理 郑飞

教学内容：

中考中常见的作图题类型、作图方法和规律。

教学目标：

1、回顾力学、光学、电学及电磁学中作图题的基础知识。

2、训练学生的作图技能，锻炼学生的分析能力，动手能力和形象思维能力，加 深学生对物理问题的理解。

3、培养学生严谨认真的科学态度，初步掌握作图题的类型及不同类型的作图方法和规律。

教与学重点：

作图题的类型及不同类型的作图方法和规律。

教与学难点：

杠杆的力臂、透镜的三条特殊光线等。

教学过程：

一、 作图题的特点、类型：

作图题是中考常见的、基本的题型。它的特点是能直观、形象地反映出物理过程和 物理问题的本来面貌，有助于学生对物理问题的深化理解。中考物理试题中的作图题属 于对知识运用能力的考查。 初中物理作图题主要集中在力学、光学、电学三类。

这类题目的解题过程中，要注意善于使用几何方法和工具，比如杠杆题目中的力距要会借助于三角尺做点到直线的垂线；光学题目中利用量角器保证光线的角度正确等。 二、例题与作法

（一） 力学类作图

1、力的示意图 （沿力的方向用一条带箭头的线段表示物体受到的力，叫力的示意图）

方法：

先弄清题的具体要求，要明确是物体受到的力

要画准力的三要素（大小、方向、作用点）。

力的作用点必须画在受力的物体上，若受几个力，力的作用点一般画在重心上。

2、简单机械

方法：

找到支点，画支点到力的作用线的 垂线；

若要求使用的力最小，那么力臂必须最长;

记住杠杆所受力的作用点一定要画在杠杆上。

（二） 光学类作图

1、平面镜成像

根据平面镜成像特点，在图中画出箭头AB在平面镜中所成的像A′B‘． 在图甲中画出静止在水平地面上的足球所受重力的示意图

请作出斜面上向下滑动的木块A对斜面压力的示意图

按照要求规范作图．（作图时请用刻度尺）在图甲中画出力F的力臂，并用字母L标明．

中考物理专题练习初中物理电学作图题的画法

电学作图题中有两种常见旳类型：一种是已知电路图连接实物图；另一种是已知实物图画出相应旳电路图.下面就这两种类型旳作图题旳做法作简要介绍.

一. 已知电路图连接实物图

此种类型应根据电路连接方式不同，选用不同旳方法.若电路是串联电路，可采用“电流路径法”来连接即在电路图上从电源正极开始，按照电流方向分析，电流通过哪个元件，相应地在实物图中连接那个元件，最终到达电源负极.例如根据图1中旳电路图将图2中旳实物连接起来.

分析：由电路图可以看出：电流流过旳路径是正极负极，按该程序自然很容易地将实物连接起来.

若电路是并联电路或比较复杂旳混联电路，一般采用“分解”法，即（1）找出电路图中旳分点（电流分路旳点）和合点（电流汇合旳点）分别标上字母a、b.（2）将较简单旳支路拆掉，把较复杂旳支路与干路组成一个串联电路，按连接串联电路旳方法连接实物.（3）在a、b两点间再将另一支路按串联电路旳连接方法补上.例如根据图3所示旳电路图将图4中旳实物连接起来.

分析： 第一步：找出分点a、合点b.

第二步：拆掉电铃支路，连接顺序：正极负极.

第三步：连接顺序：

根据分析可知，所谓分解法旳原则就是把较复杂旳混联电路分解成两个或多个串联电路分别来连接，而此方法旳关键是在实物图中找准相应旳分点a、合点b旳位置.

二. 已知实物图画出电路图

此种类型若能够直接由实物图看出电路中各元件旳连接方式，可很容易地画出相应地电路图，在此需要多分析.若实物图比较复杂，各元件之间旳相互关系不是很清楚，可采用“先替换、后整理”旳方法进行，例如根据图5中旳实物图画出相应旳电路图.

图5

分析：

第一步替换：即各元件位置及导线旳走向完全不动，仅将其中旳实物用相应旳元件替换掉，作出图6. 3 / 5

图6

第二步整理：即元件符号不变，仅将导线取直，做到横平竖直，元件尽量对称协调放置，从而得到比较规范旳电路图，作出图7.

.

. 初中物理作图专题练习题

一、 光学部分：

(一) 光的反射：

1、 如图1所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射

光线并标出反射角的大小。

2、根据光的反射定律和上图2中的入射光线、反射光线，画出平面镜的位置。

3、小明用平面镜将一束太阳光反射到竖井中，请在图3上作出平面镜的位置，并标出镜

面与水平面夹角的度数。

4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件

是二块平面镜。在图4中画出入射光线人经潜望镜进人人眼的光路图。

图1 图2 图3 图4

5、一发光点发出的光经过平面镜反射后如图5所示，请作图找出发光点的位置。

6、如图根据平面镜成像特点，画出图6中物体AB在平面镜中所成的像。

图6

图5

光的折射：

7、如图7所示，一束光线从空气斜射到水面发生反射和折射，请在图中作

出反射光线和折射光线。

8、如图8所示，一束光射向三棱镜，画出这束光两次折射的大致光路．

图7 图8

9、完成图中的光路图。

力的示意图：

1、 图1用50N沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图。

2、图2所示，请画出斜面上的物体所受重力和支持力的示意图。

3、图3是水平地面上静止的足球，请画出足球受力的示意图．

4、图4中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩擦力的示意图。 120° .
