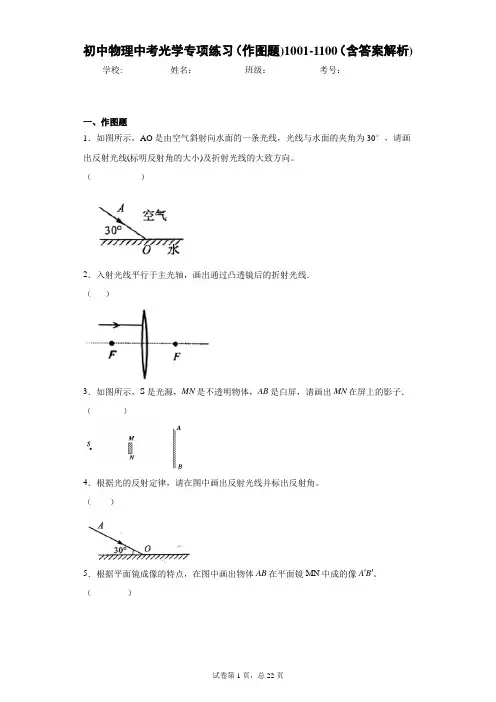

初中物理中考光学专项练习（作图题)1001-1100（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，AO是由空气斜射向水面的一条光线，光线与水面的夹角为30°，请画出反射光线(标明反射角的大小)及折射光线的大致方向。
（___________）2．入射光线平行于主光轴，画出通过凸透镜后的折射光线．（___）3．如图所示，S是光源，MN是不透明物体，AB是白屏，请画出MN在屏上的影子．（_______）4．根据光的反射定律，请在图中画出反射光线并标出反射角。
（____）5．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中成的像A′B′。
（________）6．如图，汽车作为重要的交通工具，已经成为人类生活中不可或缺的一部分。
细心观察一下，我们发现，各种式样的挡风玻璃突出表现了汽车外观设计对于交通安全的重要性，其中轿车前边的挡风玻璃做成倾斜的，请作出图乙中物体AB在平面镜中所成的像。
（______________）7．在图中的虚线框内填入适当的透镜8．画出如图中入射光线AO的反射光线，并标上反射角的度数。
9．如图所示，AB为某光线经过平面镜后的反射光线，请在图中画出与AB对应的入射光线和AB经凸透镜后的折射光线。
（________）10．如图所示，有一束与水平面成30 角的光斜射入鱼缸的水中，发生反射和折射现象，请你画出反射光线并标出反射角，并大致画出折射光线的路径。
（______）11．根据平面镜成像的特点画出图中物体AB在平面镜中所成的像A′B′.要求保留作图痕迹。
（_____）12．如图所示，透镜的焦点与杯中水面的中心点重合．一束平行于凸透镜主光轴的光线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑．画出这束光线的光路图．13．在图中，画出光线AO从空气斜射入水中的大致折射光线，并标出折射角γ．（_______）14．如图所示，A点为路灯的一发光点，MN为灯下站立着的人，请作出人在路灯下的影子。
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。
中考物理真题专题练习—光学作图题及答案1.日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。
请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）2.如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
3.如图所示 A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置4.如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O 点，发生了反射和折射，请在图中画出反射光线和折射光线。
5.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
6.如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
7.如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。
8.光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。
9. “圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。
元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。
他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。
他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。
请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。
10.一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。
11.如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。
12.如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。
13.冰墩墩是2022年北京冬奥会吉祥物。
请在图中画出A点在平面镜中的像，并画出眼睛B 通过平面镜“看见”A点的光路图。
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。
请作出其反射光线OB和进人水中的折射光线OC的大致方向。
2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。
O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。
请在图中画出动力F1的力臂和石球所受重力G的示意图。
解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。
请标出电磁铁的S极和用“+”标出电源的正极。
4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。
5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。
解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。
6．画出图中S发出的光线经平面镜反射后过P点的光路。
解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。
7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。
解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。
8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。
4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。
7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。
10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。
初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。
（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。
4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。
（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。
（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。
（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5、透镜（1）请画出入射光线通过透镜后的折射光线。
（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。
（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。
可编辑修改精选全文完整版考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。
【答案】【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。
2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
【答案】【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。
3. (2019·青岛)自行车尾灯的反光原理如图甲所示。
请完成反射光路，并标出反射角度数。
【答案】【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。
4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径。
【答案】【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。
如图所示。
5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
【答案】【解析】根据平面镜成像特点：物像关于平面镜对称。
可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O 点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。
6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
中考物理模拟题《光学作图》专项测试题(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、作图题1．画出小孔成像光路图，作出物体（以带箭头的线段代表）的像。
2．在如图中，画出入射光线AO的反射光线OB，并标出反射角大小。
3．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
4．如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．5．根据平面镜成像的规律，作出图中物体AB在平面镜中所成的像。
6．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．7．如图所示，在A点看到水中物体S的像在S′，请你画出一条在A点看到物体像S′的光路图。
8．画出入射光线的反射光线并标出反射角。
9．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．10．如图所示，一束光由空气斜射向水面。
请画出它经水面的反射光线，并大致画出折射光线。
11．在图中大致画出光从空气进入水中的折射光线．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．14．根据要求规范作图：如图所示，请作出入射光线AO射入水中的折射光线OB的大致方向。
15．光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置。
(要求保留必要的作图痕迹)16．根据平面镜成像原理作出物体AB的像17．古诗词蕴含着很多光学知识，唐代诗人储光羲在《钓鱼湾》中写道“潭清疑水浅”，如图所示A是水底某点，请你完成人眼看到水底A点变浅的光路图。
中考物理高频考点《光学作图》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。
2．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
3．如图所示，请画出入射光线经凹透镜后的折射光线，将光路图补充完整。
4．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．6．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。
于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。
7．请在图中完成光路图。
8．如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。
因为S才是鱼真实的位置，S′处是鱼的像的位置。
请你在图中作出由S发出经过水面后射入人眼的光线。
9．在图中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'。
10．在下图中完成光路图，并标出A点的像A’。
11．一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。
12．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）13．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．14．在下图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
15．画出如图中对应的折射光线；16．请完成图中的光路图17．请画出图中物体AB在平面镜中所成的像A'B′。
2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。
请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。
2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。
3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。
4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。
5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。
7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。
8．如图所示，画出小球所受重力的示意图。
9．如图所示，请作出小球所受重力和支持力的示意图。
10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。
11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。
12．如图所示，重5N的木块静止在水平桌面上。
请在图中画出木块所受支持力的示意图。
13．如图所示，小车从斜面上滑下来最终停在B处。
请画出小车在A处所受力的示意图。
14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。
15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。
16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。
（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。
请在图中画出能将重物撬动的最小的力F和力臂l。
18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。
请画出条形磁铁的受力示意图。
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。
【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。
【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。
故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。
2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。
【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。
先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。
【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。
故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。
3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。
实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。
中考物理专题训练作图题
一、光学部分(25分)
1．(4分)物体AB放在平面镜前，AB的像．
2．(3分)物体AB放在平面镜前，画出能看到AB像的范围．
3．(3分)在图中画出合适的透镜．
4．(3分)利用三种不同的光学透镜改变光线OA的方向，在图中画出合适的光学元件．
5．(4分)图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′．
6．(8分)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、b、c、d和e点，如图所示，同时调整光屏的位置，那么
(1)把烛焰放在______点，图上出现的像最小；
(2)把烛焰放在______点，屏上出现的像最大；
(3)把烛焰放在______点，屏上不出现烛焰的像；
(4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)
二、力学部分(35分)
7．(5分)沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力．
8．(5分)如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．
9．(5分)一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况．(g＝10 N/kg)
10．(5分)重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力．
11．(5分)小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？
12．(5分)要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
13．(5分)在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
三、电学部分(电和磁、家用电路设计题) (40分)
14．(5分)请在图中标出条形磁体的两极．
15．(5分)已知通电螺线管中的电流方向，标出小磁针的N极．
16．(5分)图中小磁针静止在通电螺线管旁，请你在图上标明：
(1)电源的正负极；
(2)通电螺线管的N、S极；
(3)磁感线的方向．
17．(5分)将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示．
18．(5分)把螺口灯泡、开关和保险丝正确地接入家庭电路中去．
19．(5分)根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．
20．(5分)画出如图所示实物图的电路图．
21．(5分)下图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程)
参考答案1．略2．略
3．
4．
5．
6．(1)a (2)d (3)e (4)变大变小
7．
8．
9．
10．
11．3个，装配图如下
12．
13．
14．
15．16．
17．
18．
19．
20．
21．。
