初中物理专题三作图题

初中物理光学作图专题学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图，两平面镜相互垂直。

请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

2、画出图中光线Q经过平面镜后的反射光线。

3、如图甲所示是检查视力时的情景，人面对平面镜而坐，身后是视力表，请在乙图中画出人眼通过平面镜看到视力表中S点的光路图。

4、小明用平面镜将太阳光反射后竖直射向井底，在图上作出平面镜的位置。

5、2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A为钢球上的一点，O为球心。

6、如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。

画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。

7、小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。

请你画出他通过平面镜观察昆虫腹部A点的光路图。

8、小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。

小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。

请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。

9、如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线，并在图中标出入射角的度数。

10、在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。

如图为解释这一现象的情景，其中A为水底的物体，A 是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

11、周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

中考题型特训（三）作图题类型一光学作图(一)光沿直线传播1．人通过小窗口能看到的范围是有限的，请在图中用作图的方法表示人眼所看到的窗外范围。

2．请在图中光屏上画出物体AB经小孔所成的像A'B'。

(二)光的反射3．画出图中入射光线AO经平面镜反射后的反射光线OB。

并标出反射角。

4．画出图中反射光线OB的入射光线。

5．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

6．如图是一个简易的潜望镜，当一条光线射入潜望镜后发生两次反射，请完成光路图。

7．如图S是发光点，S'是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线。

8．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S'的位置，并完成光路图。

(三)光的折射9．根据图中的入射光线和法线，画出对应折射光线的大致方向。

10．人眼在E点观察到水中A点鱼的像在B点，在图中画出人眼观察到像的光路。

11．潜水员在水中A点，看到岸边物体B的像B'，请在图中画出B'的大致位置，并画出光路图。

12．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。

13．如图所示，一束光线垂直入射到1414．小洛透过玻璃砖观察铅笔，出现了明显的错位现象如图甲，为了解释这一现象，请你帮她在图乙中画出光通过玻璃砖的光路。

(四)光的折射和光的反射综合15．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中的路径及最后射出水面的光路图。

16．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。

17．如图所示，水面上方有一个发光点A1，水中另有一个发光点A2。

初中物理作图题汇总35-47序号标题页35 富民中学过关练习初中物理作图——36 澧溪中学初三物理复习测试题作图部分部分——37 浅谈物理课件中的作图问题——38 物理作图——39 物理第二轮复习作图专题——40 物理电路作图的种类——41 新课标物理中考复习资料(四)---作图题——42 中考物理作图复习专题——43 中考物理作图题专题复习——44 中考物理作图专题复习指导——45 中学物理图像和作图在教学中的运用——46 作图法就是通过作图来体现一些物理量之间的变化规律——47 物理作图专题练习————富民中学过关练习——初中物理作图姓名______________光学部分1作出井底之蛙所看到的“天”的范围。

（a点表示蛙的眼睛）2.S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。

3.ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向。

4.作出下列反射光路。

5.如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。

6.作出AB物体在平面镜中所成的像。

7.作出潜望镜的光路图。

8.在A点的人想要看见隔壁的人的活动，请你替他想个办法。

9.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。

10.如图为点光源发出的一条入射光线和经镜面反射的一条反射光线，试确定发光点的位置。

11.不作法线，试确定S点发出光线的反射光线。

12.S点发出的光线经反射后通过A点，试确定这条光线并把光路图补充完整，其中，第二个图经过两次反射。

13.试作出挡板右侧看到S像的范围。

14.使图中光线沿水平方向射出，在图中适当位置填上平面镜并使光路完整。

15.作出下列透镜的光路图。

16，在图中适当位置填上合适的光学元件。

17.在下列方框中的适当位置填上合适的光学器件。

18.作出物体经凸透镜所成的像的大致位置，并反映出像的大小、虚实。

主要考查学生作图技能和应用方法解决问题的能力。

主要考察方面：力学、光学、电与磁的方面 1． 力学作图例1 （1）如图是正在足球场上滚动的足球，请画出足球受力示意图。

（分析球受几个力） （2）如图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（注意动力的方向、阻力的作用点）（3）人用向右的水平拉力F ，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。

（4）如图所示，曲杆AOBO 自重不计，B 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请在A 、O 、C 三点上选出一点为动力作用点，作出最小的动力F 的示意图及其力臂L 。

例2 一位同学站在地面上，要利用如图所示的滑轮组提升重物。

已知物重1000N ，而绳子最多只能承受400N 的拉力。

请你帮他在图中画出符合要求的绳子绕法。

2．光学作图①要结合成像规律（小孔成像、反射或折射规律）作图②要辨明光的传播方向（光是从哪儿射向哪儿的） ③注意箭头不能漏画，箭头的方向不能画反。

例3 图中，一束光线斜射到水面时发生反射和折射，OB 为反射光线，请作出入射光线和大致的折射光线方向。

（注意光线的位置及箭头的方向）例4 如图平面镜MN 后面放一块木板，前面放一个三角形ABC 。

三角形物体 ABC 在平面镜 MN 中能成像？如果能成像请画出 。

3．连接电路与画电路图 例5 画出电路图例6 如图示，两灯均正常发光，请在“○”中填上合适的电表。

例7 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中 4．电与磁例8 要使螺线管通电后小磁针的N 极指向如图所示，请连接好电路，并标出螺线管的N 、S 极。

例9 如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法。

初中物理作图题专题训练作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。

这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。

典例分析：1.力学作图力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。

（1）力的示意图例1 如图1-1所示，小明用100N的力推墙壁，请画出该力的示意图。

图1-1变式训练1 如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。

用力的图示法将木箱受到的重力和推力表示出来。

（g取10N/kg）图1-2（2）简单机械作图例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。

图1－3变式训练2 (2010德州)如图1-4所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。

变式训练3 如图1-5所示的弯曲杠杆，OA OC BC ==，在A 端吊一重物G ，请问在哪一点加一最小的力F ，使AO （O 为支点）保持水平平衡，试画出此力的方向和力臂。

例3 用滑轮组提升重1000N 的物体A ，若每个滑轮重50N ，绳子能承受的最大拉力为500N ，请在图1-6中画出绕绳的方法。

（不计绳重的摩擦）2.光学作图光学作图题主要包括：光的反射、折射作图等。

其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。

（1）光的反射例4 （2011 菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

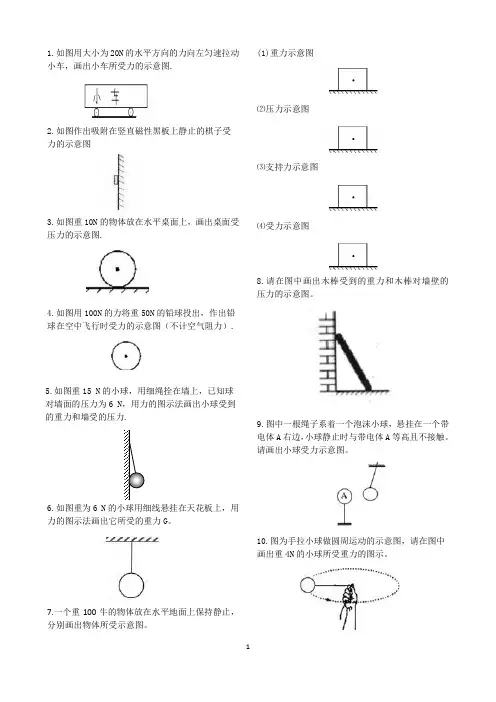

1.如图用大小为20N的水平方向的力向左匀速拉动小车，画出小车所受力的示意图.2.如图作出吸附在竖直磁性黑板上静止的棋子受力的示意图3.如图重10N的物体放在水平桌面上，画出桌面受压力的示意图.4.如图用100N的力将重50N的铅球投出，作出铅球在空中飞行时受力的示意图（不计空气阻力）.5.如图重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力.6.如图重为6 N的小球用细线悬挂在天花板上，用力的图示法画出它所受的重力G。

7.一个重100牛的物体放在水平地面上保持静止，分别画出物体所受示意图。

(1)重力示意图⑵压力示意图⑶支持力示意图⑷受力示意图8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。

9.图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。

请画出小球受力示意图。

10.图为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的图示。

11.图一个球A被一挡板B挡在斜面上。

请你在图中画出球A所受到的重力和挡板B对球A的支持示意图。

12.如图物体A从斜面上匀速滑下，画出物体A所受力的示意图。

13.如图一个小球正在下沉，请画出小球所受到的力的示意图。

14.如图，物体随水平传送带匀速移动，作出物体所受力的示意图15.如图是福娃踢出去的足球，请在图中画出足球在空中飞行时的受力示意图．（不考虑空气阻力）.16.如上图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。

17.重20N的小球正从斜面上加速滚下，在图中用力的图示法画出小球受到的重力。

18.形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图.19.如图所示，用手指顶在刻度尺上O点，刻度尺水平静止.请在图中画出此时刻度尺受力示意图.20.如图所示，用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态．请画出小球的受力示意图．21.如图所示，小蛮用绳子拉木箱，请画出；①木箱受到的重力示意图；②木箱受到的拉力示意图。

专题三初中力学物理作图题的基本步骤要求及其注意事项力的作图包括：力的示意图，杠杆的示意图，滑轮的绕法等。

作力的示意图时，先分析受力。

受力分析的一般步骤：①先重力(不特别指明，物体都受重力)；②后弹力，看研究对象是否与其它物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；③最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。

力的示意图：①力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；②沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。

杠杆作图：①确定支点O，动力作用点和阻力作用点；②画出动力或阻力；③沿力的方向画出力的作用线(延长部分用虚线)；④从支点向力的作用线引垂线，支点到垂足距离为力臂；⑤标出力或力臂；⑥画最小动力时，先确定支点到动力作用点之间的连线为最长的动力臂。

一、力学部分——力的示意图力学作图题一般是作力的示意图或杠杆示意图，这种作图题应当注意首先弄清题的具体要求：要你做什么？作力，要画准力的三要素（大小、方向、作用点），如果画压力就要特别注意作用点。

作力臂，一定记住力臂一定过支点。

杠杆所受力的方向要冷静判断，草率就必然会失分。

1.做物体受力示意图题步骤（1）确定受力物体.（2）找到力的作用点(用一小圆点表示).（3）判断力的方向画线段(沿力的方向).（4）标箭头和力的符号(已知大小的标明力的数值和单位).2.画受力的示意图注意事项（1）同一物体受到两个或两个以上的力，作用点一般取在同一个点上.（2）在同一个图中，力越大，表示力的线段越长.（3）表示力的线段要用实线，不能用虚线.3.画力的示意图典型例题解析【例题1】如图所示，物体重20N，按照所给的标度画出物体所受的重力的示意图．【解析】确定力在物体上的作用点即重心，用字母Ｏ来表示，形状规则物体重心在其几何中心；确定力的方向，重力的方向是竖直向下，箭头的方向要竖直向下；用一段长度适当的线段表示20Ｎ．【答案】【技巧】此种题抓住关键是：重力方向是“竖直向下”的真正含义是“指向地心”，与物体的运动状态和所在位置无关．拉力作图、压力作图、摩擦力作图、浮力作图都要参考这个步骤和注意事项。

初中物理力学作图专题班级姓名专题目标：1.会用力的示意图表示力；2.能画出杠杆的动力臂和阻力臂；3.会分析滑轮组，并能画出绳子绕法。

一、力的示意图知识方法：力包括三要素：作用点、方向、大小。

步骤：①找力的作用点；②再用一条带箭头的直线（实线）表示力的方向；③标出力的符号和大小；若未知大小，也要标出力的符号。

（重力—G，拉力—F拉，支持力—F支，浮力—F浮，压力—F压，摩擦/阻力—F阻）。

注意：作力的示意图必须用刻度尺（尺子）。

1、一个物体静止在水平地面上，画出物体受到的重力和支持力。

2、重为8N的小球沿斜面滚下，作出小球所受重力的图示。

3、重15 N的小球，用细绳拴在墙上，用力的图示法画出小球受到的重力。

4、一个质量为2 kg的均匀木球漂浮在水面上，画出木球静止时所受重力和浮力的示意图。

5、画出重为10N的小球对水平桌面的压力示意图。

6、物体静止是斜面上，画出它所受重力和支持力的示意图。

7、物体随水平传送带匀速移动，作出物体所受力的示意图。

8、请在下图中画出质量为5kg的物体所受的重力和支持力的示意图二、杠杆力臂知识方法：杠杆包括五要素：支点O，动力F1,动力臂L1,阻力F2,阻力臂L2。

力臂是指支点O到力的作用线的垂直距离（即力臂是从支点O出发的线段）。

步骤：①找1支点O；②画力的作用线（虚线）；③过支点引垂线（虚线）；④标出垂足和力臂（虚线）及符号。

注意：力的作用线和力臂用虚线，作图必须用刻度尺（尺子）。

1、如图，画出下列F1、F2的力臂L1、L2。

2、如下两图中，O是支点，请作出各图中杠杆的动力臂L1和阻力臂L2。

3、如图是一个简易压水机，其中AOB是杠杆，作出动力F1的力臂。

4、如图是羊角锤拔钉示意图，在图中作出动力臂和阻力臂。

5、如图所示，用裁纸刀裁纸，如在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。

6、如图所示，是一个Z形杠杆，请在图中画出阻力F对支点O的力臂L。

7、如下图所示，是汽车的刹车装置，请在图中画出F1和F2的力臂。

初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。

（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。

4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。

（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5、透镜（1）请画出入射光线通过透镜后的折射光线。

（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。

（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。

初中物理平面镜成像特点练习题三一、填空题1．汽车的后视镜属于镜，对光有作用。

2．一身高1.60m的同学，站在竖直放置的平面镜前2m处，当他后退0.5m，像离他本身的距离是m，他在镜中像的高度是m。

3．如图是汽车抬头显示系统（简称HD），HD可将水平显示器上重要行车数据通过前斜挡风玻璃（看作平面镜）呈现在司机正前方，方便安全行车。

挡风玻璃上成的像是光的（填“反射”或“折射”）形成的；行车时驾驶员若想将挡风玻璃的像调低，需要将显示器沿水平方向（填“远离”或“靠近”）挡风玻璃。

4．如图，身高1.65m 的小丽AB站在平面镜前1.5m 处观察自己在镜中的像，则镜中像的高度为m；现将一块和平面镜一样大的木板CD放在镜子后面，如图所示，这时小丽（选填“仍能”或“不能”）看到她在镜中的像A B''。

5．如题图所示，检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，视力表在镜中成的是像（选填“实”或“虚”），若视力表的长为0.8m，则视力表在镜中的像的长度为m，视力表在镜中的像与人的距离为m。

6．上学前，同学站在穿衣镜前0.5m处整理着装，看到的“镜中人”是她的像（选填“虚”或“实”），像与她之间的距离是m。

7．诗句“西塞山前白鹭飞，桃花流水鳜鱼肥”描述了白鹭在如镜的水面上飞行的情形。

水中的“白鹭”是由光的形成的像；若水深3m，当白鹭距离水面6m时，它的像到水面的距离为m。

8．王亮同学的身高为1.7米，在离他1米远的竖直墙壁上悬挂一面穿衣镜，此时像离镜面米；如果像离他本人的距离为3.2米，则他向后移动了米；此时像的高度将（选填“大于”、“等于”或“小于”）1.7米。

9．小娇的身高1.6m，上学前照一下镜子正衣冠，她站在距平面镜2m处，她的像高是m，当她从以1m/s的速度向平面镜靠近时，她在平面镜中的像的大小（填“变大”、“变小”或“不变”）；她在平面镜中的像相对于她的速度是m/s。
