初中物理作图题专题练习

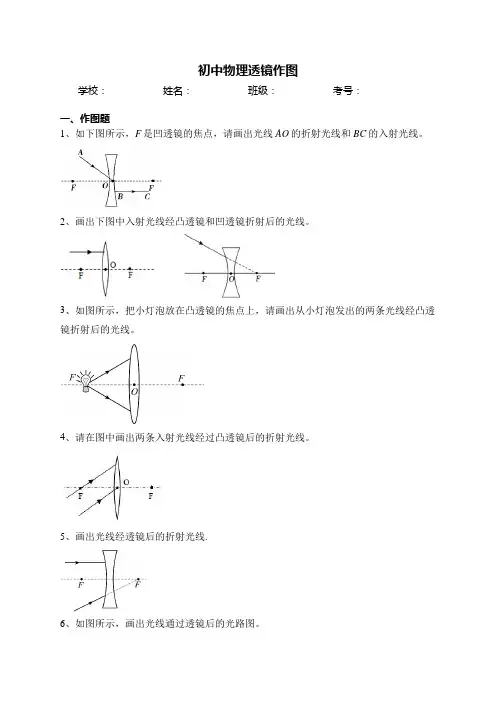

初中物理透镜作图学校：___________姓名：___________班级：___________考号：___________一、作图题1、如下图所示，F是凹透镜的焦点，请画出光线AO的折射光线和BC的入射光线。

2、画出下图中入射光线经凸透镜和凹透镜折射后的光线。

3、如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。

4、请在图中画出两条入射光线经过凸透镜后的折射光线。

5、画出光线经透镜后的折射光线.6、如图所示，画出光线通过透镜后的光路图。

7、在图中作出相应的入射光线。

8、如图所示，S'是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请你画出：（1）光源S的位置；（2）经过凸透镜的折射光线。

9、如图所示，AB为遮光板，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F，请画出光路图。

10、如图所示，请补充光线使光路完整。

11、用一条光线照射凸透镜，折射光线α恰好经过凸透镜另一侧焦点。

然后经水平地面上的平面镜反射，在墙壁上形成一个光点A。

请在图中画出：（1）α的入射光线；（2）光点A的位置；（3）标出反射角度数。

12、如图,点光源S位于凸透镜一侧.在图中画出S发出的两条光线通过凸透镜后的折射光线.13、防盗门上的“猫眼”相当于一个薄凹透镜，人透过“猫眼”可以看到室外的景象。

如图为其简化原理图，请通过光路作图说明人眼在室内A点所能看到室外景象的范围。

14、如图所示，请画出由烛焰上的S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像S （F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。

15、如图所示是凹透镜，请在图中画出折射光线；16、如下图所示，凸透镜的主光轴与平静水面重合，F为焦点，点光源S发出一束光，请画出在水面处的反射光线以及其经凸透镜后的光线。

4．作出图中的反射光线；并标出反射角。
5．完成光路图。
6．在图中画出光从空气斜射入水中时折射光路图。
7．在如图中，一束光线射向凹透镜发生折射后，再经平面镜反射后原路返回，请在图中确定平面镜的位置。（保留作图痕迹）
8．一点光源发出的光线经平面镜反射后的两条光线如图所示，请画图确定光源的位置。
9．如图是反射的光路图，请画出反射光线，标出反射角的度数。
（3）[3]小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部；物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。如图所示：
17．
【详解】过光心的光线经凹透镜折射后传播方向不改变。
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：
6．
【详解】根据光的折射规律可知，当光从空气斜射到水中时，折射光线向法线偏折，折射角小于入射角。故先过入射光线与界面的交点垂直界面做法线，找到入射点O，然后过O点做折射光线，使折射角靠近法线，作图如下：
7．
【详解】凹透镜对光线具有发散作用，平行于主光轴的光线经过凹透镜后会发散，发散光线的反向延长线交在焦点上；折射光线经过平面镜反射后原路返回，这说明折射光线与镜面是垂直入射的，据此做出平面镜的位置，如图所示：
17．请画出入射光线通过透镜后的折射光线。
18．如图2为存在视力缺陷的人眼成像光路图。请在图1两个透镜中选一个，画到图中虚线框内对其进行矫正。
19．如图点S代表太阳，A代表钓鱼爱好者眼睛，请你画出太阳发出的光经水面反射照进钓鱼爱好者眼中的光路图，并保留作图痕迹。
20．安全出行，珍爱生命，远离大卡车！这是一辆大卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的平面后视镜AB能看到车尾C点，请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。

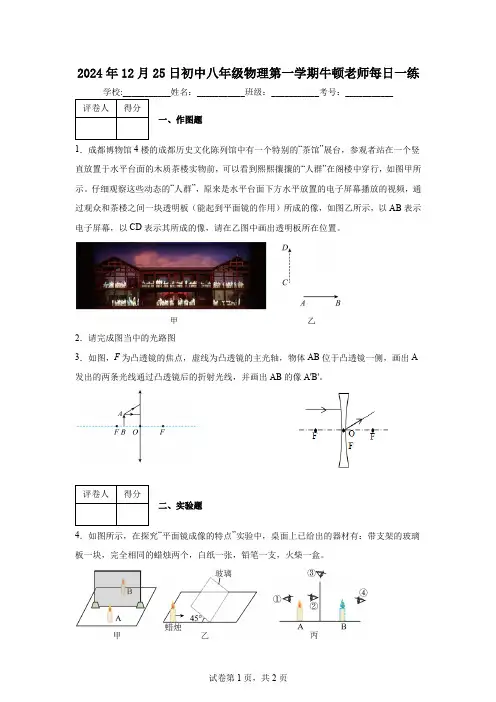

2024年12月25日初中八年级物理第一学期牛顿老师每日一练学校:___________姓名：___________班级：___________考号：___________评卷人得分一、作图题1．成都博物馆4楼的成都历史文化陈列馆中有一个特别的“茶馆”展台，参观者站在一个竖直放置于水平台面的木质茶楼实物前，可以看到熙熙攘攘的“人群”在阁楼中穿行，如图甲所示。

仔细观察这些动态的“人群”，原来是水平台面下方水平放置的电子屏幕播放的视频，通过观众和茶楼之间一块透明板（能起到平面镜的作用）所成的像，如图乙所示，以AB表示电子屏幕，以CD表示其所成的像，请在乙图中画出透明板所在位置。

2．请完成图当中的光路图3．如图，F为凸透镜的焦点，虚线为凸透镜的主光轴，物体AB位于凸透镜一侧，画出A 发出的两条光线通过凸透镜后的折射光线，并画出AB的像A'B'。

评卷人得分二、实验题4．如图所示，在探究“平面镜成像的特点”实验中，桌面上已给出的器材有：带支架的玻璃板一块，完全相同的蜡烛两个，白纸一张，铅笔一支，火柴一盒。

（1）为了便于确定像的位置，保证实验效果，实验室提供了四块玻璃板供选择，我们应选择玻璃板；A．较薄茶色B．较厚茶色C．较薄无色较厚无色（2）实验中，多次改变蜡烛A到镜面的距离，移动镜后的蜡烛B，发现B总能与A的像完全重合，说明平面镜成像的大小与物体到镜面的距离（选填“有关”或“无关”）。

过了一段时间，蜡烛A变短，则A的像和原来比将；本实验中确定像与物大小关系时用到了（选填“控制变量法”或“等效替代法”）；（3）如图乙所示，将玻璃板与水平桌面成45°角固定在水平桌面上，让蜡烛A沿着桌面向右做直线运动，则蜡烛A在玻璃板后的像运动（选填“水平向右”、“水平向左”、“竖直向上”或“竖直向下”）；（4）为确定像的虚实，需在蜡烛B位置放一个光屏，并在图丙中的处观察光屏上是否有像（选填“①”、“①”、“①”或“①”），我们将发现光屏上（选填“有”或“没有”）像，从现象可知平面镜成的是像；（5）若A处蜡烛到玻璃板的距离是2cm，则蜡烛A和蜡烛B之间的距离为cm。

初中物理作图题专项训练1、光学类例1（浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2（06河北）如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3（乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4（2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

初中物理光学作图题专题训练（含答案）1．如图所示，在路灯的照射下，地面上出现了竹竿的影子为BD，A点表示路灯的位置，请根据光的直线传播知识画出竖立在地面上的竹竿BC。

（保留作图痕迹）2．按要求完成下列作图。

如图所示，物体AB通过小孔O在虚线处的光屏上成像A′B′，请作出成像的光路图。

3．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角的大小。

4．一束光线入射到平面镜的O点后沿OA方向射出，试在图中画出这束光线的入射光线。

5．如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线通过P点，请你画出这条入射光线和对应的反射光线并保留作图痕迹。

6．如图，角反射器由互相垂直的反光面组成，请在图中画出入射光经两平面反射的光路。

7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示。

图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图。

8．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。

通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。

请在图乙中画出显示器AB在挡风玻璃中所成的像。

9．根据平面镜成像特点画出镜中像的物体。

10．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。

11．如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。

（用M'点代表月亮上M点的像）12．如图所示，图甲和图乙表示经过凹面镜的两条特殊光路，请运用凹面镜的特殊光路，在图丙中画出物体AB通过凹面镜所成的像A′B′。

13．如图所示，一束光线AO斜射到水面上，请画出对应的折射光线和反射光线。

14．请你在图中作出一条由S发出，经过水面后射入人眼的光线。

15．如图所示，小明拿着激光灯在S点照射水槽的水面，他发现在对面墙上的A点和水槽底部的B点各出现一个亮斑，请你画出发生这种现象时激光传播的光路图。

20．作出物体AB在平面镜中的像 。
参考答案：
1．积水
【详解】[1][2]迎着月光走时，月光经水面发生镜面反射，进入人的眼睛光线多，人感觉水面亮，则地上发亮的地方是积水。根据光的反射定律，画出光路图如下:
2．
【详解】平面镜成像的特点是：像与物关于平面镜对称，先作出物体AB端点的像点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像。如图所示：
6．
【详解】平面镜所成的像与物体大小相等，像与物体对应点的连线垂直于镜面，像与物体关于镜面对称，分别作出物体端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像A'B'，如图所示：
7．
【详解】先将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：
17．如图，利用平面镜成像原理作出物体AB在平面镜中所成的成的像。
19．小红周末在科技馆看到一个全息投影的“蝴蝶”，从各个角度都能看到三维立体“蝴蝶”投影。查阅资料后发现，全息投影需要利用平面镜成像的原理。她随即动手制作了一个模型（如图甲所示），透明塑料片制成的倒金字塔放在特定光源附近，就能看到立体的“蝴蝶”投影，请在图乙中画出“蝴蝶”光源的翅膀边缘AB所成的像A＇B＇。
9．如图，画出物AB在平面镜中的像 。
10．请在图中根据平面镜成像特点画出物体AB在平面镜中所成的像 。
11．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO，请在图中画出平面镜的位置。
12．按要求作图（请保留作图痕迹）图中，A'B'是物体AB经平面后所成的像，请在图中画出物体AB。

物理作图专题复习题（一）. 光学作图题1、根据光的反射规律或平面镜成象规律做光路图完成下列各图中的光路或在相应位置作出平面镜2、根据光的折射规律做光路图（1）如下左图所示，A Ｏ是一束斜射到水面的入射光线，请画出拆射光线；（2）如下右图所示，ＢＯ是一束斜射到玻璃砖Ａ的入射光线，请画出光线通过玻璃砖再进入空气的两次拆射光线；（3）如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。

请你在图中大致作出入射光线和折射光线。

3、根据透镜对光的作用完成光路图（二）. 力学作图题1、力的示意图（1）重2牛的木块静止在水平地面上，在图1中画出木块所受重力的示意图。

（2）如图所示，用细绳将重为12N 的均匀实心球挂在墙上，在图2中画出此球所受重力和支持力的示意图。

（3）质量是2千克的铁块静止在斜面上（如图3所示）画出它所受重力和摩擦力的示意图。

（4）如图4所示画出重10牛的小球对水平桌面压力的示意图．图（1） 图（2） 图（3） 图（4）（5）一辆重120N 的小车受到60N 的水平向右的拉力，在图5画出小车所受的拉力的示意图（6）如图6所示，重为4牛的小球悬浮在盛水的杯中，画出小球所受的力示意图．45ºM30M/1图9SP水图13（7）重为5N的物体在10牛的水平拉力作用下在地面上向右匀速运动，在图7中作出所受摩擦力的示意图图（5）图6图7（8）作出图8吸附在竖直磁性黑板上静止的棋子所受力的示意图。

2、画杠杆力臂和最小的动力示意图（1）如图9所示，杠杆OA在力F1、F2的作用下处于静止，l2是F2的力臂，在图中画出F1的力臂和力F2。

（2）如图10，在杠杆AB上挂了一个重为G 的物体。

为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。

（3）某人用撬棍撬动石头，如图11所示，请在图中画出最省力情况下的动力示意图，并标出动力臂．（4）图12中，杠杆AB处于平衡状态，请作出力臂l对应的力的示意图．图9 图9 图11（5）如图13所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个动力的示意图及动力臂．3、滑轮组绕线（1）图14一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。

初中物理八年级光学作图题综合测试
考试时间：40分钟 满分：100分
一、基础知识题（共50分）
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）
2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题4分，共20分）
3．完成下列各透镜的光路（每题2分，共12分）
二、综合应用题（每题5分，共50分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．画出发光点S
发出的光线经平面镜反射后过图中P
点的光路
空气 玻璃 空气 水
A ’
B ’
‘
图。

4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请
画出平面镜MN，并完成光线SA的光路。

5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．
7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

10．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

7．如图所示反射光线OB，作出它的入射光线AO。
8．一条光线从水中照射到水面发生反射，如图所示。请画出它的入射光线并标出反射角。
9．一束光线AO从空气斜射入玻璃中，折射光线为OB，如图所示。请在图中画出光线OB在界面EF上的反射光线和折射光线。
10．如图，一束光 射向平面镜 ，经 反射后的光线射向另一平面镜 ， 。请完成光线 经 反射的光路图及标出平面镜 。
14．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
15．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
16．如图所示，一束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，标出反射角β。
17．小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。请你画出他通过平面镜观察昆虫腹部A点的光路图。
11．一束光线射向一块玻璃三棱镜，画出这束光线进入玻璃和离开玻璃后的径迹（不考虑反射，注意标出法线）。
12．2024年巴黎奥运会将在7月底开幕，为了更好地观看精彩的比赛，小亮的爸爸新买了一个投影仪。如图所示，请你完成光路图。
13．太阳光经书本反射后进入眼睛的光路如图所示，已知反射光线与水平线的夹角为60°，请在图中画出入射光线，并标出入射角。
16．
【详解】先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，反射角β是反射光线与法线的夹角。
如图所示：
17．
【详解】作昆虫腹部A关于镜面的对称点A′，连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：
18．
12．
【详解】通过两个入射点作垂直于镜面的法线，再根据光的反射定律，反射角等于入射角，作反射光线，如下图：

15．
【详解】由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法如图所示
16．
【详解】从重物的重心竖直向下作有向线段即重物的重力示意图；根据滑轮组省力特点，承担物体重力的绳子股数最多最省力，图中滑轮组只有一个动滑轮，承担物体重力的绳子股数最多是3，根据“奇动偶定”，从动滑轮挂钩开始连线，如图：
7．如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
8．一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10 m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。_________
9．如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力 添加滑轮并完成滑轮组绕法．
13．如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。
14．如图所示，请画出最省力的滑轮组绳子的绕法。
15．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
16．用滑轮组将放在水平地面上的重物G提起，在图中画出重物G所受重力的示意图和滑轮组最省力的绳子绕法。
中考力学专题训练-滑轮组绕线
1．按要求作图．
如图b所示，通过滑轮组向下用力提升重物，请用笔画线组装滑轮组。___
2．小明做“测定滑轮组的机械效率”的实验时，用如图所示的滑轮成滑轮组，请用笔画出在图中使用该滑轮组时最省力的绕法。
3．如图所示，Leabharlann 人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕线方法．
( )
10．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B重300N（不计滑轮重、绳重及摩擦力），画出滑轮组的绕线．

初中物理作图题汇总专题一、光的反射与折射1、在图中作出反射光线，并标出反射角的度数。

答案：如图所示2、在图中作出入射光线，并标出反射角。

答案：如图所示3、光线射到某平面镜上，使其沿水平方向传播，如图所示，请在图中画出平面镜（图中要显示作图痕迹）答案：如图所示4、图中的光线是从水中射向空气时的折射光线，请画出在水中的入射光线和反射光线。

答案：如图所示5、如图，光从空气垂直射向三棱镜，请画出光进入玻璃和射出玻璃的折射光线。

答案：如图所示6、如图，光从空气射向玻璃砖，请画出光进入玻璃和射出玻璃的折射光线。

答案：如图所示专题2、平面镜成像7、图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上一点，完成眼睛看到C点的光路图。

（画一条入射光线和反射光线即可）答案：如图所示8、根据平面镜成像特点，画出图中线段“AB”在平面镜MN中所成的像。

答案；如图所示9、如图A’B’是物体AB在平面镜中所成的像，根据平面镜成像特点在图中画出平面镜。

答案：如图所示10、试在图中画出钟表两指针像的位置。

答案：如图所示11、如图，一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线。

（保留辅助线）答案：如图所示12、图中S是发光点，S’是S在平面镜中所成的像，SA是射向镜面的光线，请画出镜面和反射光线。

答案：如图所示13、如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。

答案：如图所示专题3，透镜14、如图，根据透镜对光的作用，在图中分别画出经过透镜后的光线。

答案：如图所示15、根据透镜对光的作用，在图中分别画出经过透镜前的光线。

答案：如图所示16、根据透镜对光的作用，在图中的方框中填入恰当的透镜类型。

答案：如图所示17、根据近视眼的成因及矫正方法，在图示方框内画出矫正所需的透镜并完成光路图。

答案：如图所示18、如图，一束光线AO经过一光学元件后，出射光线为OB，试在图中合适的位置画出该光学元件（至少两种）。

电学作图专题训练
1. 根据电路图，用笔画线代替导线，把实物图连接起来。

2.用笔画线代替导线，根据电路图连接实物图。

3.如图所示，用笔画线代替导线，将图中元件连接成串联电路，要求：电压表测量灯泡两端的电压，滑动变阻器向右滑动小灯变亮。

4.请根据如图所示的实物连接图，在虚线框中画出对应的电路图。

5. 按要求完成以下作图。

（1）请在左图中两个“〇”内填入电流表或电压表的符号，使开关S闭合时两电阻组成并联电路。

（2）请在右图中两个“〇”内分别填入电流表或电压表的符号，要求开关S闭合时两灯均能发光，且两电表的示数均不为零。

6.下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(2)使开关 S 控制所有小灯泡，且灯泡是并联连接。

(1)使开关 S 只控制小灯泡 L
1
7.请在左下图原图上改动导线，使两只电流表分别测干路和支路的电流．并在虚线框中画出改正后的电路图。

（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
8.根据实物图在方框中画出对应的电路图。
