初中物理作图题专题复习

专题三作图题作图题是检测学生对知识的理解和掌握程度的一种题型，它主要体现在各个知识点的落实中，由于各部分知识的不同，所以对作图题的要求也就不同，但它们的共同特点就是让学生把相关的知识以图的形式展示出来。

初中物理的作图题主要可以分为光学作图题、力学作图题、电学作图题。

一、光学作图题光学作图题一般包括：光的反射定律、平面镜成像、折射定律、透镜的三条特殊光线等。

解答光学作图题首先要熟练掌握光传播的定律、规律，有关原理、性质等；其次要密切联系几何知识中的作图方法，将二者有机结合在一起学习；第三要注意作图中的细节，如法线、光线的延长线（或反向延长线）、虚像和辅助线要画成虚线、光线箭头的标注、垂直符号的标注等。

1.利用光的反射和折射规律作图步骤：（1）找入射点：光线与界面的交点。

（2）作法线：过入射点作垂直界面的虚线，并且标明垂足符号。

（3）根据要求作光线a、反射时，根据“反射角=入射角”做出入射光线或反射光线。

b、折射时已知入射光线，根据光线从空气中射入水中，折射光线偏向法线画出折射光线；或根据光线从水中射入空气中，折射光线偏离法线画出折射光线。

c、折射时已知折射光线，根据光线从空气中射入水中，折射光线偏向法线画出入射光线；或根据光线从水中射入空气中，折射光线偏离法线画出入射光线。

（4）已知入射光线和反射光线，求法线和反射界面：作入射光线和反射光线的角平分线即为法线（虚线），过入射光线和反射光线的交点作法线的垂线即为反射界面（实线、作垂足）。

2.平面镜成像（1）找平面镜的位置：由平面镜成像原理可知，物与像关于平面镜对称，则用虚线连接物与像的对应点，作连接虚线段的中垂线即为平面镜的位置（注意垂足符号）。

（2）确定像的位置：作点（或线段的两端点）关于平面镜的对称点，对称点（或对称点的连线）即为点（或线段）在平面镜中成的像。

其中点与对称点的连线用虚线，并注明垂足符号；对称点的连线也用虚线。

3.透镜的三条特殊光线（1）通过凸透镜的三条特殊光线：平行于主光轴的光线经凸透镜折射后通过焦点；通过焦点的光线折射后与主轴平行；通过光心的光线传播方向不改变。

主要考查学生作图技能和应用方法解决问题的能力。

主要考察方面：力学、光学、电与磁的方面 1． 力学作图例1 （1）如图是正在足球场上滚动的足球，请画出足球受力示意图。

（分析球受几个力） （2）如图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（注意动力的方向、阻力的作用点）（3）人用向右的水平拉力F ，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。

（4）如图所示，曲杆AOBO 自重不计，B 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请在A 、O 、C 三点上选出一点为动力作用点，作出最小的动力F 的示意图及其力臂L 。

例2 一位同学站在地面上，要利用如图所示的滑轮组提升重物。

已知物重1000N ，而绳子最多只能承受400N 的拉力。

请你帮他在图中画出符合要求的绳子绕法。

2．光学作图①要结合成像规律（小孔成像、反射或折射规律）作图②要辨明光的传播方向（光是从哪儿射向哪儿的） ③注意箭头不能漏画，箭头的方向不能画反。

例3 图中，一束光线斜射到水面时发生反射和折射，OB 为反射光线，请作出入射光线和大致的折射光线方向。

（注意光线的位置及箭头的方向）例4 如图平面镜MN 后面放一块木板，前面放一个三角形ABC 。

三角形物体 ABC 在平面镜 MN 中能成像？如果能成像请画出 。

3．连接电路与画电路图 例5 画出电路图例6 如图示，两灯均正常发光，请在“○”中填上合适的电表。

例7 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中 4．电与磁例8 要使螺线管通电后小磁针的N 极指向如图所示，请连接好电路，并标出螺线管的N 、S 极。

例9 如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

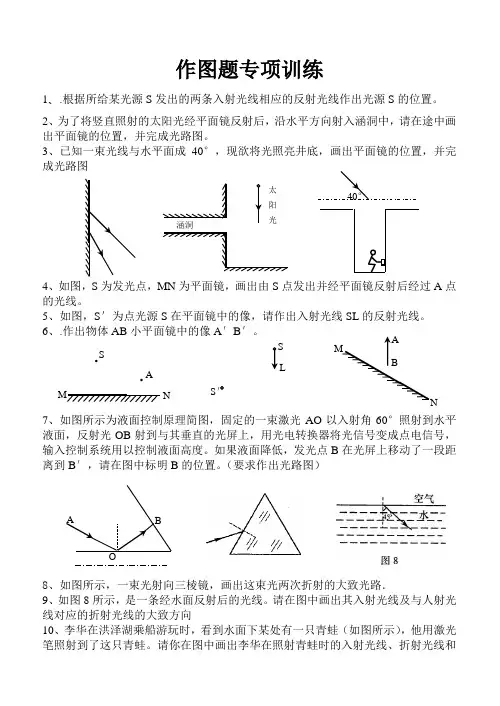

作图题专项训练1、.根据所给某光源S 发出的两条入射光线相应的反射光线作出光源S 的位置。

2、为了将竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在途中画出平面镜的位置，并完成光路图。

3、已知一束光线与水平面成40°，现欲将光照亮井底，画出平面镜的位置，并完成光路图4、如图，S 为发光点，MN 为平面镜，画出由S 点发出并经平面镜反射后经过A 点的光线。

5、如图，S ′为点光源S 在平面镜中的像，请作出入射光线SL 的反射光线。

6、.作出物体AB 小平面镜中的像A ′B ′。

7、如图所示为液面控制原理简图，固定的一束激光AO 以入射角60°照射到水平液面，反射光OB 射到与其垂直的光屏上，用光电转换器将光信号变成点电信号，输入控制系统用以控制液面高度。

如果液面降低，发光点B 在光屏上移动了一段距离到B ′，请在图中标明B 的位置。

（要求作出光路图）8、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．9、如图8所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向10、李华在洪泽湖乘船游玩时，看到水面下某处有一只青蛙（如图所示），他用激光笔照射到了这只青蛙。

请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线。

涵洞太阳光•SA •M NS ′11、根据光路在方框内填上合适的透镜12、在图中画出经透镜折射后的光线或（入射光线）。

13、画出物体AB 经过凸透镜所成像的大致位置14. 如图蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB 经凸透镜折射后射向光屏的光路图。

15、如图横线为主光轴，S 为点光源，S ’为点光源经过透镜所成的像，画出凸透镜的位置，并画出焦点的位置。

16、（1）如图是正在足球场上滚动的足球，请画出足球受力的示意图。

（2）一物体放在容器中，沉到水底，试作出该物体受力示意图(3)一个重为40N 的铅球在光滑的冰面上向右滚动，画出该物体受力示意图 （4）如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

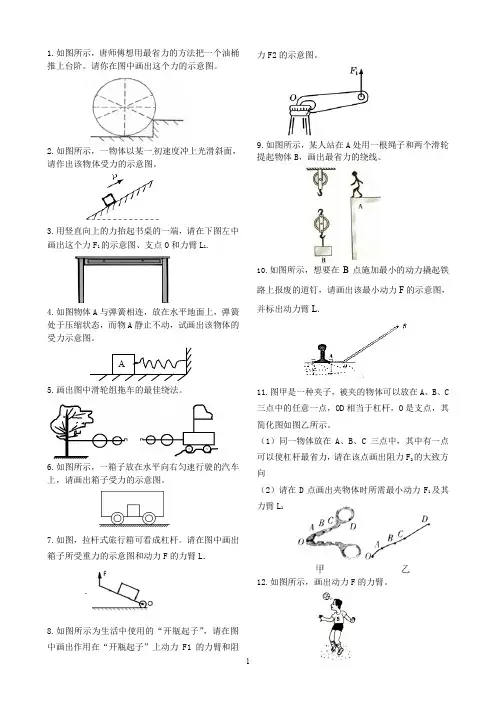

11.如图所示，唐师傅想用最省力的方法把一个油桶推上台阶。

请你在图中画出这个力的示意图。

2.如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。

3.用竖直向上的力抬起书桌的一端，请在下图左中画出这个力F 1的示意图、支点O和力臂L 1.4.如图物体A 与弹簧相连，放在水平地面上，弹簧处于压缩状态，而物A 静止不动，试画出该物体的受力示意图。

5.画出图中滑轮组拖车的最佳绕法。

6.如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图。

7.如图，拉杆式旅行箱可看成杠杆。

请在图中画出箱子所受重力的示意图和动力F 的力臂L ．8.如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。

9.如图所示，某人站在A 处用一根绳子和两个滑轮提起物体B ，画出最省力的绕线。

10.如图所示，想要在B 点施加最小的动力撬起铁路上报废的道钉，请画出该最小动力F 的示意图，并标出动力臂L ．11.图甲是一种夹子，被夹的物体可以放在A 、B 、C 三点中的任意一点，OD 相当于杠杆，O 是支点，其简化图如图乙所示。

（1）同一物体放在A 、B 、C 三点中，其中有一点可以使杠杆最省力，请在该点画出阻力F 2的大致方向（2）请在D 点画出夹物体时所需最小动力F 1及其力臂L 112.如图所示，画出动力F 的力臂。

13.手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。

请在图中画出：(1)施加在A点最小的动力F1；(2)力F2的力臂L2。

14.按题目要求完成如图：如图，A、B两球带异种电荷，画出A受到重力和吸引力的示意图。

15.如图，用螺丝刀撬图钉，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。

16.物体放在斜面上，在图中用力的示意图画出物体所受重力和物体对斜面的压力．17.如图所示，潜水艇在水中加速上浮，请在图中画出潜水艇受到浮力的示意图。

?电学综图?一、作图题1.在图中有灯泡、电源和开关，请用笔画线表示导线把它们连起来，使得门铃可以正常工作，并画出相应的电路图。

2.3.按照图甲的电路图，把图乙中所示的实物连接起来。

4.5.如下图的电路中，有几根导线尚未连接，请用笔划线代替导线补上。

补上后要求：6.两灯泡并联；7.电流表测灯的电流；8.闭合开关后，向A端挪动滑动变阻器的滑片P，两灯均变暗。

9.根据如下图的实物图，在虚线框内画出对应的电路图。

10.11.如图，根据实物连接图，在方框中画出对应的电路图。

12.13.如图，使用笔画线代替导线完成电路。

要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能穿插。

14.15.16.根据实物连接图画出电路图。

17.18.请根据图中所示的实物图，在虚线框中画出对应的电路图。

19.20.如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。

21.22.如下图是楼梯照明灯的模拟电路。

要求是，在楼梯的上下两端都能对灯进展控制。

请在图上补画连接导线，使之符合这一要求。

23.24.25.如下图的电路中，有一根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S，向右挪动滑动变阻器的滑片P，电流表示数变小。

26.27.28.29.30.根据实际连接的电路，在右边空白处画出电路图．31.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完好电路．32.开关状态灯泡发光情况闭合S，断开、、均不发光闭合S、，断开发光、不发光闭合S、，断开不发光、发光断开S，闭合、、均不发光33.根据如下图的实物连线图，画出对应的电路图。

要求连线要横平竖直，尽量使电路图简洁美观。

34.35.根据下面的实物图画出与之对应的电路图。

36.在如图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

要求当滑片P向左挪动时，灯L亮度不变且电流表示数变小。

37.38.按要求设计并连接电路。

要求：两灯并联；电流表测灯的电流；变阻器用来改变灯的电流且其滑片向左挪动时，灯变亮。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17O’O 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图22图23图24图25图26图27图28图29图3013、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图31图32图33图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A 点）．画出（1）灯S 在镜中的像S ′．（2）灯S 发出的光经过镜子反射到A 点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图39 图40 图41图42 图43四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

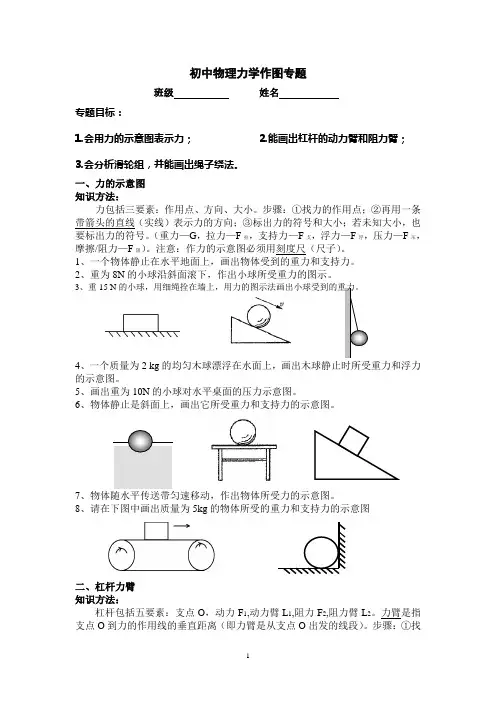

初中物理力学作图专题班级姓名专题目标：1.会用力的示意图表示力；2.能画出杠杆的动力臂和阻力臂；3.会分析滑轮组，并能画出绳子绕法。

一、力的示意图知识方法：力包括三要素：作用点、方向、大小。

步骤：①找力的作用点；②再用一条带箭头的直线（实线）表示力的方向；③标出力的符号和大小；若未知大小，也要标出力的符号。

（重力—G，拉力—F拉，支持力—F支，浮力—F浮，压力—F压，摩擦/阻力—F阻）。

注意：作力的示意图必须用刻度尺（尺子）。

1、一个物体静止在水平地面上，画出物体受到的重力和支持力。

2、重为8N的小球沿斜面滚下，作出小球所受重力的图示。

3、重15 N的小球，用细绳拴在墙上，用力的图示法画出小球受到的重力。

4、一个质量为2 kg的均匀木球漂浮在水面上，画出木球静止时所受重力和浮力的示意图。

5、画出重为10N的小球对水平桌面的压力示意图。

6、物体静止是斜面上，画出它所受重力和支持力的示意图。

7、物体随水平传送带匀速移动，作出物体所受力的示意图。

8、请在下图中画出质量为5kg的物体所受的重力和支持力的示意图二、杠杆力臂知识方法：杠杆包括五要素：支点O，动力F1,动力臂L1,阻力F2,阻力臂L2。

力臂是指支点O到力的作用线的垂直距离（即力臂是从支点O出发的线段）。

步骤：①找1支点O；②画力的作用线（虚线）；③过支点引垂线（虚线）；④标出垂足和力臂（虚线）及符号。

注意：力的作用线和力臂用虚线，作图必须用刻度尺（尺子）。

1、如图，画出下列F1、F2的力臂L1、L2。

2、如下两图中，O是支点，请作出各图中杠杆的动力臂L1和阻力臂L2。

3、如图是一个简易压水机，其中AOB是杠杆，作出动力F1的力臂。

4、如图是羊角锤拔钉示意图，在图中作出动力臂和阻力臂。

5、如图所示，用裁纸刀裁纸，如在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。

6、如图所示，是一个Z形杠杆，请在图中画出阻力F对支点O的力臂L。

7、如下图所示，是汽车的刹车装置，请在图中画出F1和F2的力臂。

初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。

（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。

4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。

（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5、透镜（1）请画出入射光线通过透镜后的折射光线。

（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。

（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。
