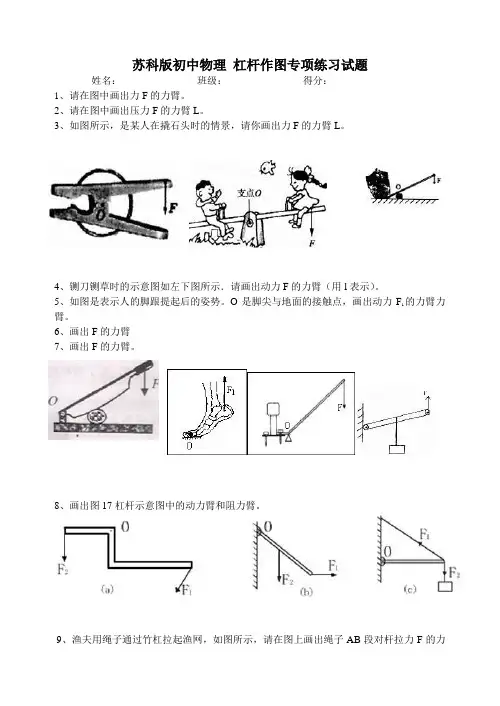

苏科版初中物理 杠杆作图专项练习试题
姓名:_______________班级:_______________得分:_______________
1、请在图中画出力F的力臂。
2、请在图中画出压力F的力臂L。
3、如图所示,是某人在撬石头时的情景,请你画出力F的力臂L。
4、铡刀铡草时的示意图如左下图所示.请画出动力F的力臂(用l表示)。
5、如图是表示人的脚跟提起后的姿势。O是脚尖与地面的接触点,画出动力F1的力臂力臂。
6、画出F的力臂
7、画出F的力臂。
8、画出图17杠杆示意图中的动力臂和阻力臂。
9、渔夫用绳子通过竹杠拉起渔网,如图所示,请在图上画出绳子AB段对杆拉力F的力臂L。
10、如图所示,是一个Z形杠杆,请在图中画出力F对支点O的力臂L。
11、两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼,甲同学竖直向下用力F1将另一端的乙同学拉起。请画出拉力F1的力臂L1。
12、画出各力的力臂:
13、如图14所示,粗细均匀的棒一端搁在地上,另一端与支点O连接.要求:
(1)作出地面对棒的支持力和棒所受重力的示意图
(2)画出重力的力臂
14、在图15中,画出作用在“开瓶起子”上动力F1的力臂和阻力 F2的示意图。
15、某同学在做俯卧撑运动时(如图),可将他视为一个杠杆,支点为O,他的重心在A点,支撑力为F,请画出重力和支撑力F的力臂.
16、请你在图中画出使用剪刀时,杠杆AOB所受动力F,的示意图及动力臂L,、阻力臂
L2。
17、图中ABO可看成杠杆O为支点,请在图中画出该杠杆的动力臂和所受阻力的示意图。
18、请在图中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图。
19、画出动力和阻力的力臂
20、如图所示,杠杆在力F1 、F2作用下处于平衡状态,L1为F1的力臂。请在图中作出F2的力臂L2及力Fl。
初中物理作图题-光学作图专项训练(总4页)
--本页仅作为文档封面,使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小-- 光学作图专项练习
1.图中入射光线与镜面成30度角,请你完成光路图并标出反射角。
30。
2.眼睛看到从平面镜反射来的光线如图所示,在图中确定入射光线,并标出入射角。
3.如图是一条入射光线及其经过平面镜反射后的反射光线,试分别做出平面镜的位置。
4.平面镜前有一点光源s,做出一条从光源s射出的光线,使它经平面镜反射后,恰好经过A点。
SA 5.如图S是发光点,S ’是S在平面镜中的像,l 是射向平面镜的一条入射光线,在图中画出平面镜的位置和l 的反射光线。
S’S
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的,请你画出发光点S的位置。
7.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你画出转动后平面镜的大致位置。
S1S2
8.画出物体AB在平面镜中所成的像。
AB 500 3 9.用对称法画出物体ABC在平面镜中所成的像。
ABC
10.下图中A’B’是物体AB在平面镜中所成的像,请在图中画出平面镜的位置。
ABA'B'
11.如图所示,发光点S所发出的光,经平面镜AB反射后,在障碍物CD的后面出现一片明亮区域,请画出明亮区域的范围。
SAB
12.如下图所示,光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线,请在图中作出平面镜的位置,并完成光路图。
SAB
13.点光源S发出的一条光线AB射在镜面MN,光线CD是由S发出的另一条入射光线的反射光线,如图所示,请在图中画出点光源S的位置。
ABCDMN
14.如图,水平天花板上贴着一块平面镜,请你画出地面上哪个区域可以通过平面镜看到发光点S(不考虑人的高度)。
S
15.发光点S旁竖直放置一挡板,下方还有一块大平面镜,请你挡板另一侧画出S能照亮的区域。

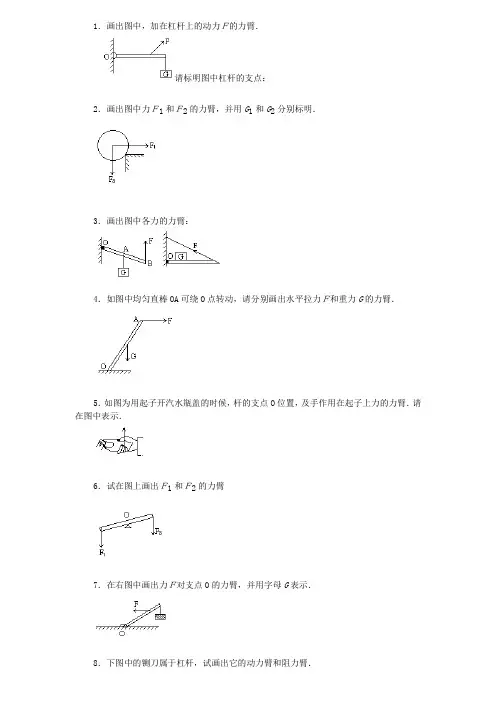

1.画出图中,加在杠杆上的动力F的力臂.
请标明图中杠杆的支点:
2.画出图中力F1和F2的力臂,并用G1和G2分别标明.
3.画出图中各力的力臂:
4.如图中均匀直棒OA可绕O点转动,请分别画出水平拉力F和重力G的力臂.
5.如图为用起子开汽水瓶盖的时候,杆的支点O位置,及手作用在起子上力的力臂.请在图中表示.
6.试在图上画出F1和F2的力臂
7.在右图中画出力F对支点O的力臂,并用字母G表示.
8.下图中的铡刀属于杠杆,试画出它的动力臂和阻力臂.
9.画出并标明图中F、G对支点O的力臂.
10.画出图中各力的力臂.
11.画出图中F1和F2的力臂G1和G2.
12.画出图中杠杆所受各力对于点O的力臂(不计杠杆所受的重力)
13.图中杠杆所受的重力G和拉力F的力臂.
14.试在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F2的力臂G2.
15.请标明图中杠杆的支点:
16.如图所示,试画出杠杆OA所受力的力臂(OA杆的质量忽略不计)
17.图中,均匀直棒AB可绕A点转动,在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂.
18.用图所示的杠杆提起重物.O是杠杆的支点,在A点用力,在图中画出力F的力臂,并用字母G表示.
19.画出图中杠杆所受各力对于支点O的力臂(不计杠杆所受重力)
20.在图所示的各杠杆中,O是支点,试分别画出F1,F2的力臂G1,G2.
21.下列所示的杠杆中,O是支点,在图上画出F1、F2的力臂,并且用G1、G2表示它们.
22.画出下列各力的力臂(如图)
23.画出下列各力的力臂(如图)
24.如图中的点O是杠杆的支点,画出力F1和F2的力臂,并用字母G1和G2标明.
25.画出图中F1和F2的力臂.
26.在图中,画出力F1和F2对杠杆支点O的力臂,并分别用字母G1和G2表示.
27.如图所示,一木杆可绕固定轴O自由转动,木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对O点的力臂.
第 1 页 共 5 页

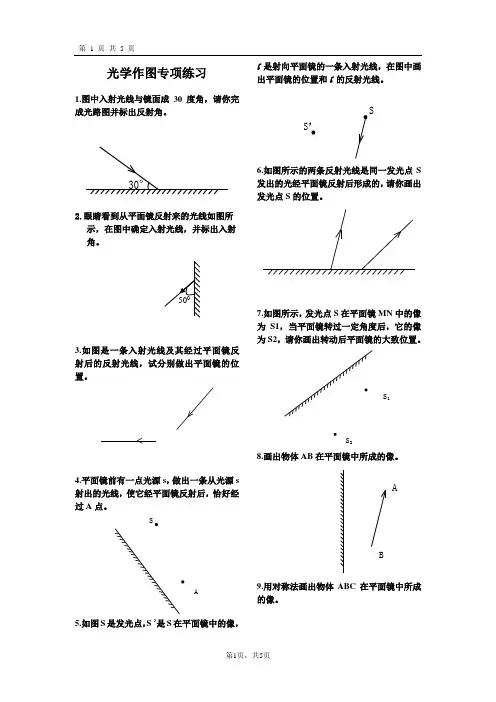

第1页,共5页 光学作图专项练习
1.图中入射光线与镜面成30度角,请你完成光路图并标出反射角。
30。
2.眼睛看到从平面镜反射来的光线如图所示,在图中确定入射光线,并标出入射角。
3.如图是一条入射光线及其经过平面镜反射后的反射光线,试分别做出平面镜的位置。
4.平面镜前有一点光源s,做出一条从光源s射出的光线,使它经平面镜反射后,恰好经过A点。
SA
5.如图S是发光点,S ’是S在平面镜中的像,l 是射向平面镜的一条入射光线,在图中画出平面镜的位置和l 的反射光线。
S’S
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的,请你画出发光点S的位置。
7.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你画出转动后平面镜的大致位置。
S1S2
8.画出物体AB在平面镜中所成的像。
AB
9.用对称法画出物体ABC在平面镜中所成的像。 500
第 2 页 共 5 页
第2页,共5页 ABC
10.下图中A’B’是物体AB在平面镜中所成的像,请在图中画出平面镜的位置。
ABA'B'
11.如图所示,发光点S所发出的光,经平面镜AB反射后,在障碍物CD的后面出现一片明亮区域,请画出明亮区域的范围。
SAB
12.如下图所示,光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线,请在图中作出平面镜的位置,并完成光路图。
SAB
13.点光源S发出的一条光线AB射在镜面MN,光线CD是由S发出的另一条入射光线的反射光线,如图所示,请在图中画出点光源S的位置。 ABCDMN
14.如图,水平天花板上贴着一块平面镜,请你画出地面上哪个区域可以通过平面镜看到发光点S(不考虑人的高度)。
S
15.发光点S旁竖直放置一挡板,下方还有一块大平面镜,请你挡板另一侧画出S能照亮的区域。
16. 为了把竖直照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在图中画出平面镜的位置,并完成光路图
陈氏教育

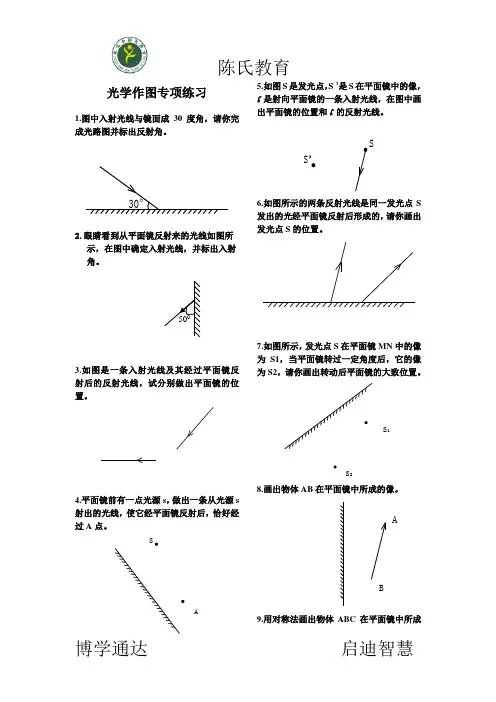

博学通达 启迪智慧 光学作图专项练习
1.图中入射光线与镜面成30度角,请你完成光路图并标出反射角。
30。
2.眼睛看到从平面镜反射来的光线如图所示,在图中确定入射光线,并标出入射角。
3.如图是一条入射光线及其经过平面镜反射后的反射光线,试分别做出平面镜的位置。
4.平面镜前有一点光源s,做出一条从光源s射出的光线,使它经平面镜反射后,恰好经过A点。
SA 5.如图S是发光点,S ’是S在平面镜中的像,l 是射向平面镜的一条入射光线,在图中画出平面镜的位置和l 的反射光线。
S’S
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的,请你画出发光点S的位置。
7.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你画出转动后平面镜的大致位置。
S1S2
8.画出物体AB在平面镜中所成的像。
AB
9.用对称法画出物体ABC在平面镜中所成500 陈氏教育
博学通达 启迪智慧 的像。
ABC
10.下图中A’B’是物体AB在平面镜中所成的像,请在图中画出平面镜的位置。
ABA'B'
11.如图所示,发光点S所发出的光,经平面镜AB反射后,在障碍物CD的后面出现一片明亮区域,请画出明亮区域的范围。
SAB
12.如下图所示,光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线,请在图中作出平面镜的位置,并完成光路图。
SAB
13.点光源S发出的一条光线AB射在镜面MN,光线CD是由S发出的另一条入射光线的反射光线,如图所示,请在图中画出点光源S的位置。
ABCDMN
14.如图,水平天花板上贴着一块平面镜,请你画出地面上哪个区域可以通过平面镜看到发光点S(不考虑人的高度)。
S
15.发光点S旁竖直放置一挡板,下方还有一块大平面镜,请你挡板另一侧画出S能照亮的区域。
光学作图练习第1页(共2页) F F
F
F 光学作图题专练
(一)光的反射做图
1.一束光线射到平面镜上,与镜面夹角30°,将镜面沿顺时针方向旋转10°,则入射角的大小为________,反射光线与入射光线的夹角是________。
提示:光线与镜面夹角是30°,有A、B两种情况:
30 30
A B
2. 请你确定图中平面镜的位置
3.请你在黑箱中填入合适的镜面,并将光路补充完整
4、作出下列反射光路。
(二)光的折射作图
1.大致确定从水中S点发出的光进入空气中的光路,并在图中画出来.
2. 一束光线AO从玻璃斜射到玻璃和空气分界面上,(如图所示)请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。
3. 如图所示,一条光线斜射到厚玻璃板上,试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图.
4. 如图所示,一条光线斜射到垂直于水面放置的平面镜上,试画出反射光线及这条反射光线射入水中后的大致传播方向.
3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了?作图说明。
(三)平面镜成像做图
1.如图所示,S是一点光源,试作出反射光过点A的光线。
2.如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线,请在图中确定发光点S的位置
3.一束太阳光与水平面成60°角射入井中,要利用平面镜将阳光沿竖直方向照亮井底,平面镜与水平面的夹角应为_______。
4、如图水平桌面上有一个小球向镜面滚去,要使平面镜中的像沿竖直方向下落,则镜面与桌面的夹角α=______。
5、在图中S为一光源,要使它发出的光线经镜面反射后通过P点,试做出光路图。
6、如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你利用平面镜成像特点,画出转动后平面镜的大致位置。

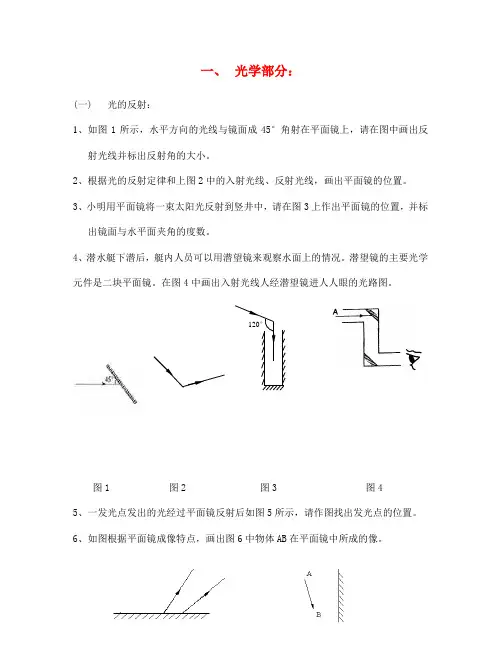

一、 光学部分:
(一) 光的反射:
1、如图1所示,水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小。
2、根据光的反射定律和上图2中的入射光线、反射光线,画出平面镜的位置。
3、小明用平面镜将一束太阳光反射到竖井中,请在图3上作出平面镜的位置,并标出镜面与水平面夹角的度数。
4、潜水艇下潜后,艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图4中画出入射光线人经潜望镜进人人眼的光路图。
图1 图2 图3 图4
5、一发光点发出的光经过平面镜反射后如图5所示,请作图找出发光点的位置。
6、如图根据平面镜成像特点,画出图6中物体AB在平面镜中所成的像。
120°
图5 图6
(二) 光的折射:
7、如图7所示,一束光线从空气斜射到水面发生反射和折射,请在图中作
出反射光线和折射光线。
8、如图8所示,一束光射向三棱镜,画出这束光两次折射的大致光路
图7
9、完成右上图中的光路图。
二、力学部分:
(一)力的示意图:
2、图1所示,请画出斜面上的物体所受重力和支持力的示意图。
3、图2是水平地面上静止的足球,请画出足球受力的示意图.
4、图3中的木块在水平面上沿图所示方向作匀速运动,请画出它所受重力和摩擦力的示意图。
1 图2
图3
5、如图4所示,一个小球正在下沉,请用力的示意图画出木球所受到的力。
图4
(二)力臂的作图
1、在图1中画出斜面上“不倒翁”受重力的示意图,并画出重力相对于O点的力臂l1 。
(黑点表示“不倒翁”的重心)
2、铡刀铡草时的示意图如图2所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。
57例初中物理作图题大汇总
中考不能丢的5分!
检测一下,看你会了吗
1、(1)在湖底有一盏灯,它发出的光在进入空气时发生了折射。请在图5-10中大致画出其中一束光线AO的折射光线。(2)请画出图5-11中平行于薄凸透镜主轴的光线经透镜折射后的光线。(3)请在图5-12中画出光线A0经平面镜反射后的光线。(4)请根据平面镜成像特点在图5-13中画出物体AB的像。
答案:
2、(1)请在图5-14中画出光线经过平面镜后的反射光线,并标出反射角的度数。(2)在图5-15中分别标出通电螺线管的N、S极和小磁针的N、S极。答案:
3、(1)请在图5-16中画出重4N的电灯所受重力的示意图。(2)请在图5-17中画出动力F的力臂。(3)请在图5-18中标出通电螺线管的N极。
答案: 4、(1)如图5-19,小红站在路灯下,请画出小红在地面上形成影子的光路,并标出影子的位置.(2)请画出利用如图5-20所示滑轮组提升重物时的两种绕线方法。
答案:
5、根据要求,完成作图。(1)在图5-21甲中画出静止在斜面上重为10N的木块所受重力的示意图。(2)在图图5-21乙中画出入射光线A0的反射光线。(3)将图图5-21丙中的开关和灯泡正确地连接到电路中。
答案:
6、(1)请你在图5-22中画出鱼所受力的示意图. (2)请在图5-23中标出小磁针的N极和源的正、负极.
答案:
7、(1)在图5-26中作出物体AB在平面镜中所成的像.(2)在图5-27中标出通电螺线管A端和永磁体B端的磁极极性,并标出磁感线的方向. (3)在如图5-28所示的滑轮组上绕线,使匀速提升重物G时最省力. 答案:
8、(1)请在图5-30中画出光线经两镜面反射的光路.(2)请在图5-31中标出磁体的N极和S极,并画出磁感线的方向.
答案:

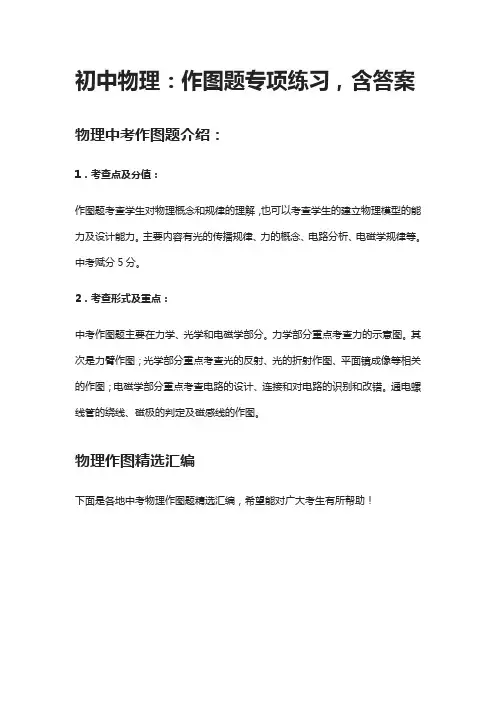

初中物理:作图题专项练习,含答案
物理中考作图题介绍:
1.考查点及分值:
作图题考查学生对物理概念和规律的理解,也可以考查学生的建立物理模型的能力及设计能力。主要内容有光的传播规律、力的概念、电路分析、电磁学规律等。中考赋分5分。

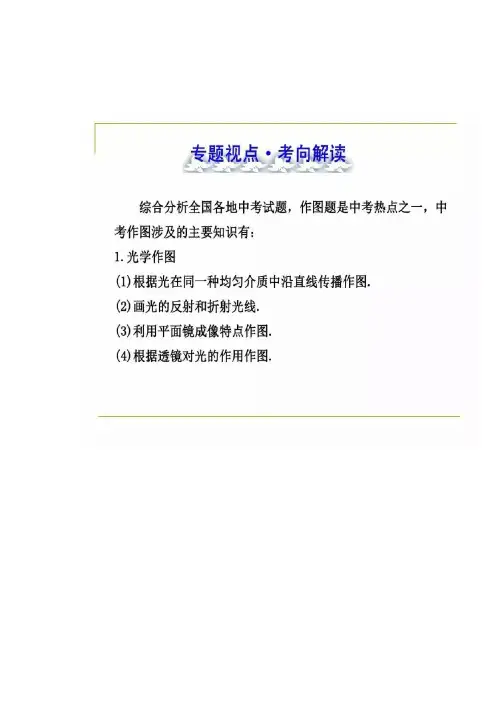

2.考查形式及重点:
中考作图题主要在力学、光学和电磁学部分。力学部分重点考查力的示意图。其次是力臂作图;光学部分重点考查光的反射、光的折射作图、平面镜成像等相关的作图;电磁学部分重点考查电路的设计、连接和对电路的识别和改错。通电螺线管的绕线、磁极的判定及磁感线的作图。
物理作图精选汇编
下面是各地中考物理作图题精选汇编,希望能对广大考生有所帮助!

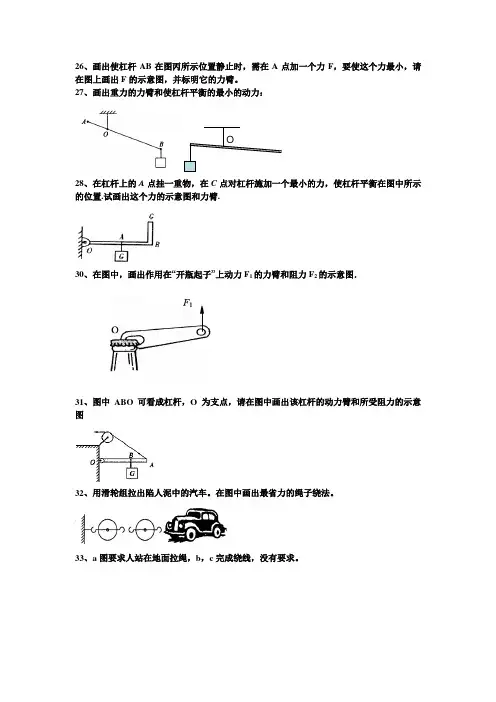

26、画出使杠杆AB在图丙所示位置静止时,需在A点加一个力F,要使这个力最小,请在图上画出F的示意图,并标明它的力臂。
27、画出重力的力臂和使杠杆平衡的最小的动力:
28、在杠杆上的A点挂一重物,在C点对杠杆施加一个最小的力,使杠杆平衡在图中所示的位置.试画出这个力的示意图和力臂.
30、在图中,画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图.
31、图中ABO可看成杠杆,O 为支点,请在图中画出该杠杆的动力臂和所受阻力的示意图
32、用滑轮组拉出陷人泥中的汽车。在图中画出最省力的绳子绕法。
33、a图要求人站在地面拉绳,b,c完成绕线,没有要求。 O
34、如图所示,L1为入射光线,L2为出射光线。请在图中添加合理的光学器件。(注意所添加的器件位置要正确)
35、如图所示,杠杆在力F1、F2作用下处于平衡状态,L1为F1的力臂。请在图中作出F2的力臂L2及力F1。
36、1820年,安培在科学院例会上做了一个小实验,引起了与会科学家的极大兴趣。他将一个螺线管从中间用细线悬挂起来,使之可以灵活转动。实验发现,通电螺线管静止时两端总是指向南北方向。若实验中螺线管的绕线情况如上图所示,且静止时左端指南。请用箭头在图中标出电流方向。
34题图 35题图 36题图
37、画出重力的力臂和使杠杆平衡的最小的动力:
L1 L2
F2 LO
3
4 6
O O 6
3 4

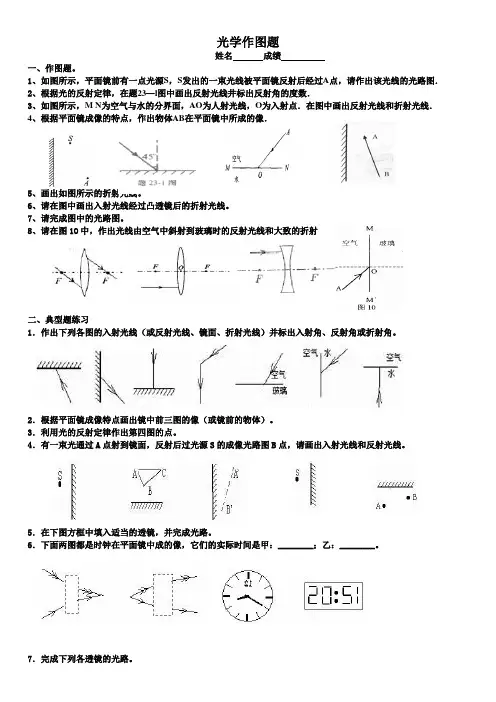

光学作图题
姓名 成绩
一、作图题。
1、如图所示,平面镜前有一点光源S,S发出的一束光线被平面镜反射后经过A点,请作出该光线的光路图.
2、根据光的反射定律,在题23—l图中画出反射光线井标出反射角的度数.
3、如图所示,M N为空气与水的分界面,AO为人射光线,O为入射点.在图中画出反射光线和折射光线.
4、根据平面镜成像的特点,作出物体AB在平面镜中所成的像.
5、画出如图所示的折射光线。
6、请在图中画出入射光线经过凸透镜后的折射光线。
7、请完成图中的光路图。
8、请在图1O中,作出光线由空气中斜射到玻璃时的反射光线和大致的折射
二、典型题练习
1.作出下列各图的入射光线(或反射光线、镜面、折射光线)并标出入射角、反射角或折射角。
2.根据平面镜成像特点画出镜中前三图的像(或镜前的物体)。
3.利用光的反射定律作出第四图的点。
4.有一束光通过A点射到镜面,反射后过光源S的成像光路图B点,请画出入射光线和反射光线。
5.在下图方框中填入适当的透镜,并完成光路。
6.下面两图都是时钟在平面镜中成的像,它们的实际时间是甲:________;乙:________。
7.完成下列各透镜的光路。
8.如图是束光在空气与某种透明物质界面上发生反射和折射现象,图中________为分界面;界面的________边是空气;∠________为入射角;∠________为反射角;∠________为折射角。
9.一束阳光与水平面成40°角,如图所示。要使其反射光沿水平方向射出,请通过作图画出平面镜的放置方法。
10.画出图1中与入射光线对应的反射光线和大致的折射光线位置;
11.如图10所示,一束光沿AO方向从水中射向空气中.画出它的反射光线和折射光线(2分)
12.如图2-习-2所示,太阳光与地平线的夹角为30°,欲使阳光竖直向下照亮井底,平面镜应如何放置?
13.完成光路:
初中物理:作图题专项练习,含答案
物理中考作图题介绍:
1.考查点及分值:
作图题考查学生对物理概念和规律的理解,也可以考查学生的建立物理模型的能力及设计能力。主要内容有光的传播规律、力的概念、电路分析、电磁学规律等。中考赋分5分。
2.考查形式及重点:
中考作图题主要在力学、光学和电磁学部分。力学部分重点考查力的示意图。其次是力臂作图;光学部分重点考查光的反射、光的折射作图、平面镜成像等相关的作图;电磁学部分重点考查电路的设计、连接和对电路的识别和改错。通电螺线管的绕线、磁极的判定及磁感线的作图。
物理作图精选汇编
下面是各地中考物理作图题精选汇编,希望能对广大考生有所帮助!
1.画出图中,加在杠杆上的动力F的力臂.
请标明图中杠杆的支点:
2.画出图中力F1和F2的力臂,并用G1和G2分别标明.
3.画出图中各力的力臂:
4.如图中均匀直棒OA可绕O点转动,请分别画出水平拉力F和重力G的力臂.
5.如图为用起子开汽水瓶盖的时候,杆的支点O位置,及手作用在起子上力的力臂.请在图中表示.
6.试在图上画出F1和F2的力臂
7.在右图中画出力F对支点O的力臂,并用字母G表示.
8.下图中的铡刀属于杠杆,试画出它的动力臂和阻力臂.
9.画出并标明图中F、G对支点O的力臂.
10.画出图中各力的力臂.
11.画出图中F1和F2的力臂G1和G2.
12.画出图中杠杆所受各力对于点O的力臂(不计杠杆所受的重力)
13.图中杠杆所受的重力G和拉力F的力臂.
14.试在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F2的力臂G2.
15.请标明图中杠杆的支点:
16.如图所示,试画出杠杆OA所受力的力臂(OA杆的质量忽略不计)
17.图中,均匀直棒AB可绕A点转动,在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂.
18.用图所示的杠杆提起重物.O是杠杆的支点,在A点用力,在图中画出力F的力臂,并用字母G表示.
19.画出图中杠杆所受各力对于支点O的力臂(不计杠杆所受重力)
20.在图所示的各杠杆中,O是支点,试分别画出F1,F2的力臂G1,G2.
21.下列所示的杠杆中,O是支点,在图上画出F1、F2的力臂,并且用G1、G2表示它们.
22.画出下列各力的力臂(如图)
23.画出下列各力的力臂(如图)
24.如图中的点O是杠杆的支点,画出力F1和F2的力臂,并用字母G1和G2标明.
25.画出图中F1和F2的力臂.
26.在图中,画出力F1和F2对杠杆支点O的力臂,并分别用字母G1和G2表示.
27.如图所示,一木杆可绕固定轴O自由转动,木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对O点的力臂.
初中物理光学作图专项练习
1.利用平面镜的成像规律画出物体AB在平面镜中所成的像。
画出点光源s的成像光路图
2.平面镜前有一点光源s,做出一条从光源s射出的光线,使它经平面镜反射后,恰好经过A点。
类似题:发光点S发出一束光投射到水面上,其中一条光线反射后经过A点,请作出入射光线、反射光线和大致的折射光线。
3.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的,请你画出发光点S的位置。
4.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你画出转动后平面镜的大致位置。
5.如下图所示,光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线,请在图中作出平面镜的位置,并完成光路图。
6.如图所示,发光点S所发出的光,经平面镜AB反射后,在障碍物CD的后面出现一片明亮区域,请画出明亮区域的范围。
7.如图,水平天花板上贴着一块平面镜,请你画出地面上哪个区域可以通过平面镜看到发光点S(不考虑人的高度)。
8.发光点S旁竖直放置一挡板,下方还有一块大平面镜,请你画出挡板另一侧S能照亮的区域。
9.完成下列光路图
10. 如图所示,有一束光线射入杯中,在杯底形成光斑,逐渐往杯中加水,光斑将( )
A. 向右移动 B. 向左移动 C. 不动 D. 无法判断
11. 为了从坦克内部观察外部目标,在坦克壁上开了一个长方形孔.孔内安装一块折玻璃,如图所示.坦克内的人通过这块玻璃看到外界的视野范围与之前相比是变大了还是变小了?(变大)
第 1 页 共 16 页
第1页,共16页 光学作图专项练习
1.图中入射光线与镜面成30度角,请你完成光路图并标出反射角。
30。
2.眼睛看到从平面镜反射来的光线如图所示,在图中确定入射光线,并标出入射角。
3.如图是一条入射光线及其经过平面镜反射后的反射光线,试分别做出平面镜的位置。
500
第 2 页 共 16 页
第2页,共16页 4.平面镜前有一点光源s,做出一条从光源s射出的光线,使它经平面镜反射后,恰好经过A点。
SA
5.如图S是发光点,S ’是S在平面镜中的像,l 是射向平面镜的一条入射光线,在图中画出平面镜的位置和l 的反射光线。
S’S
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的,请你画出发光点S的位置。
第 3 页 共 16 页
第3页,共16页 7.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你画出转动后平面镜的大致位置。
S1S2
8.画出物体AB在平面镜中所成的像。
AB
9.用对称法画出物体ABC在平面镜中所成的像。
ABC
10.下图中A’B’是物体AB在平面镜中所成的像,请在图中画出平面镜的位置。
第 4 页 共 16 页
第4页,共16页 ABA'B'
11.如图所示,发光点S所发出的光,经平面镜AB反射后,在障碍物CD的后面出现一片明亮区域,请画出明亮区域的范围。
SAB
12.如下图所示,光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线,请在图中作出平面镜的位置,并完成光路图。
SAB
第
5
页 共 16 页
第5页,共16页 13.点光源S发出的一条光线AB射在镜面MN,光线CD是由S发出的另一条入射光线的反射光线,如图所示,请在图中画出点光源S的位置。
ABCDMN
14.如图,水平天花板上贴着一块平面镜,请你画出地面上哪个区域可以通过平面镜看到发光点S(不考虑人的高度)。
第 1 页 共 6 页
第1页,共6页 光学作图专项练习
3.如图是一条入射光线及其经过平面镜反射后的反射光线,试分别做出平面镜的位置。
4.平面镜前有一点光源s,做出一条从光源s射出的光线,使它经平面镜反射后,恰好经过A点。
SA
5.如图S是发光点,S ’是S在平面镜中的像,l 是射向平面镜的一条入射光线,在图中画出平面镜的位置和l 的反射光线。
S’S
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的,请你画出发光点S的位置。
7.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你画出转动后平面镜的大致位置。
S1S2
8.画出物体AB在平面镜中所成的像。
AB
9.用对称法画出物体ABC在平面镜中所成的像。
ABC
10.下图中A’B’是物体AB在平面镜中所成的像,请在图中画出平面镜的位置。
ABA'B'
11.如图所示,发光点S所发出的光,经平面镜AB反射后,在障碍物CD的后面出现一片明亮区域,请画出明亮区域的范围。
第 2 页 共 6 页
第2页,共6页 SAB
12.如下图所示,光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线,请在图中作出平面镜的位置,并完成光路图。
SAB
13.点光源S发出的一条光线AB射在镜面MN,光线CD是由S发出的另一条入射光线的反射光线,如图所示,请在图中画出点光源S的位置。
ABCDMN
14.如图,水平天花板上贴着一块平面镜,请你画出地面上哪个区域可以通过平面镜看到发光点S(不考虑人的高度)。
S
15.发光点S旁竖直放置一挡板,下方还有一块大平面镜,请你挡板另一侧画出S能照亮的区域。 16. 为了把竖直照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在图中画出平面镜的位置,并完成光路图
17. 如下图所示,小孔前有一物体AB,请画出AB经过小孔成像的光路图,并在光屏MN上标出 S
初中物理《磁场作图题》专项练习
学校:________ 班级:________ 姓名:________ 学号:________
一、作图题(共20小题)
1.如图所示,小磁针在通电螺线管的上方静止,图中虚线是磁感线,请在图中标出小磁针的N极和螺线管的S极以及电源的“+”、“﹣”极。
2.根据图中小磁针静止时的N、S极,判断并标出通电螺线管的N极、电源的“+”极以及磁感线的方向。
3.根据小磁针的指向,请你标出磁体的N、S极和磁感线方向。
4.请根据图中小磁针静止时的指向,标出通电螺线管的N、S极以及螺线管中的电流方向。
5.闭合开关,小磁针静止,请在图中标出电源的“+”“﹣”极,并在磁感线上标出磁场方向。
6.如图所示,根据小磁针静止时的指向,请在图中标出螺线管的N、S极和螺线管中的电流方向。
7.如图所示,将一条形磁体放在水平地板的小车上,并靠近螺线管,闭合开关后小车向右运动,请你在答题纸标出电源的“+”、“﹣”极。
8.如图所示,小磁针处于静止状态,请在图中虚线处标出磁感线的方向和小磁针的N极。
9.如图丁所示,根据小磁针N极的指向,标出磁感线方向,并在括号内标出电源的“+”、“﹣”极。
10.请在图中用箭头画出通电螺线管的电流方向。
11.小珊用如图所示的电路探究电生磁现象,当闭合开关,滑动变阻器的滑片向A端滑动时,发现弹簧伸长,请你将实物图补充完整,并标出通电螺线管的N极。
12.在图中,已知静止在通电螺旋管左端小磁针N极的指向,请用箭头在磁感线上标出磁感线的方向并在括号内用“+”“﹣”号标出电源的正负极。
13.如图所示。闭合开关,条形磁铁静止,滑动变阻器滑片P从左往右滑动的过程中,弹簧将伸长,请在图中画出电磁铁的线圈。
14.图中,根据图中小磁针静止时的指向(小磁针涂黑的一端为北极),在图中电源两侧标出电源的正、负极,并画出图中磁感线的方向。
15.在图中标出在图中标出①磁感线的方向②电源“+”极和③条形磁体的“N”极。
16.闭合开关S后,小磁针N极的指向如图所示,请在图中括号内标出电源左端的极性(用“+”或“﹣”表示)。
17.在图丙中标出电源的正负极和磁感线的方向。
18.一条形磁铁放在电磁铁上方,上端连接在固定的弹簧上。闭合电路开关后,弹簧的长度如图所示,当滑动变阻器滑片向右滑动时,弹簧会伸长。
请标出:(1)电磁铁的N、S极;(2)电磁铁线圈中的电流方向;(3)电源的“+”、“﹣”极性。
19.请用笔画线表示导线连接实物图,要求:
(1)小磁针静止时的指向如图所示,滑动变阻器的滑片向左移动时,通电螺线管的磁性增强。
(2)画出它的一条磁感线,在磁感线上标明磁场方向。
20.如图所示,小磁针静止在甲、乙两个通电螺线管之间,请你完成:
(1)甲通电螺线管的绕法和A点磁感线的方向;
(2)乙通电螺线管电源的正、负极。
初中物理《磁场作图题》专项练习
参考答案
一、作图题(共20小题)
1.【分析】 根据磁感线的方向可确定螺线管的NS极,再根据安培定则判断螺线管中电流的方向,进而确定电源的正负极,最后根据磁极间的作用规律确定小磁针的N极。 【解答】 解:
根据磁感线的方向可以判断螺线管的右端为N极、左端为S极;根据安培定则,大拇指指向N极,其余四指弯向电流的方向,可得电流从螺线管右边流入、左边流出,所以电源右端为正极;根据磁极间的相互作用规律可知,小磁针的左端为N极;如图:
。
故答案为:如上图。
【知识点】磁感线及其特点、安培定则
2.【分析】 根据小磁针的N极,根据磁场间的作用规律,可以确定螺线管的NS极;
根据磁感线方向的特点,可以确定磁感线的方向;
利用螺线管的NS极,结合线圈绕向,利用安培定则可以确定螺线管中的电流方向,进而可以确定电源的正负极。 【解答】 解:小磁针的右端为N极,自由静止时远离螺线管的右端,所以螺线管的右端为N极,左端为S极,在磁体的周围,磁感线从磁体的N极流出回到S极,所以磁感线的方向是向左的。
利用螺线管的右端为N极和线圈的绕向,根据安培定则可以确定电流从螺线管的左端流入右端流出,从而可以确定电源的左端为正极,右端为负极。如图所示:
【知识点】安培定则、磁感线及其特点
3.【分析】 根据小磁针的NS极指向,利用磁极间的作用规律可以确定磁体的NS极,进而可以确定磁感线的方向。 【解答】 解:由于异名磁极相互吸引,所以当小磁针自由静止时,与小磁针N极靠近的一定是磁体的S极,与小磁针S极靠近的一定是磁体的N极,所以左边磁体的右端为N极,右边磁体的左端为S极。
磁感线在磁体的外部从磁体的N极流出回到S极,所以磁感线的方向是向右的。答案如下图所示:
【知识点】磁感线及其特点
4.【分析】 由小磁针的指向可知螺线管的磁极,则由右手螺旋定则可知电流的方向。 【解答】 解:由图可知,小磁针静止时N极向右,根据磁极间的相互作用可知,螺线管左端为N极,右端为S极;
则用右手握住螺线管,大拇指指向N极,则四指所指的方向为电流方向,如图所示:
【知识点】安培定则
5.【分析】 ①知道小磁针的N极,根据磁极间的相互作用判断出通电螺线管的磁极。
②根据通电螺线管的磁极判断出磁感线的方向。在磁体外部,磁感线总是从N极发出,回到S极。
③根据右手定则判断出电流的方向,确定电源的正负极。 【解答】 解:①由图知,小磁针的右端为N极,根据异名磁极相互吸引可知,通电螺线管的左端为S极、右端为N极。
②因为在磁体外部,磁感线总是从N极发出,回到S极,所以图中磁感线的方向是指向左的。
③根据安培定则,伸出右手使大拇指指向螺线管的N极(即右端),则四指弯曲所指的方向为电流的方向,所以电流从螺线管的右端流入,则电源的右端为正极,左端为负极,如图所示:
【知识点】安培定则
6.【分析】 根据小磁针的NS极,利用磁极间的作用规律可以确定螺线管的NS极;再结合螺线管的绕向,利用安培定则可以确定螺线管中电流方向。 【解答】 解:小磁针的左端S极靠近螺线管的左端,所以螺线管的左端为N极,右端为S极。再结合图示的螺线管的绕向,利用安培定则可以确定螺线管中的电流方向是从右端流入左端流出。如下图所示:
【知识点】安培定则
7.【分析】 先根据小车向右运动判断出磁极间的相互作用(同名磁极相互排斥,异名磁极相互吸引)判断螺线管的NS极,据安培定则分析即可解决。 【解答】 解:根据开关闭合,发现小车也向右运动,由同名磁极相互排斥可确定螺线管的右端为S极,左端是N极。
由安培定则可知,螺线管右端为S极,左端为N极,故可知电流从右端流入,左端流出,故电源的右端是正极,如图:
【知识点】磁极间的相互作用、安培定则
8.【分析】 磁体外部磁感线总是由N极指向S极,小磁针静止时N极总是指向磁感线的方向。 【解答】 解:磁体外部磁感线总是由N极指向S极,因两N极相对,故磁感线应指向外;
小磁针静止时N极指向磁感线的方向;如图所示:
【知识点】磁感线及其特点
9.【分析】 根据小磁针静止时的N、S极指向,利用磁极间的作用规律可以确定螺线管的N、S极;根据磁感线特点可确定磁感线方向;根据螺线管的N、S极和线圈绕向,利用安培定则可以确定螺线管中的电流方向,进而可以确定电源的正负极。 【解答】 解:由于异名磁极相互吸引,所以当小磁针自由静止时,与小磁针S极靠近的螺线管的右端一定是N极;
根据图示的线圈绕向和螺线管的N、S极,利用安培定则可知螺线管中电流的方向是从螺线管的右端流入、左端流出,因此电源的右端为正极,左端为负极;
在磁体的外部,磁感线的方向从N极指向S极。如图所示:
【知识点】安培定则
10.【分析】 先根据磁极间的作用规律确定通电螺线管的NS极,再利用安培定则确定螺线管中的电流方向。 【解答】 解:
因为异名磁极相互吸引,所以由图知通电螺线管的A端为S极、B端为N极,由安培定则可知螺线管中电流从A端流入、B端流出,如图所示:
【知识点】安培定则
11.【分析】 利用安培定则可判断螺线管的极性。通电螺线管磁性的强弱与电流的大小有关,电流越小,磁性越弱。据此可判断滑动变阻器的连接。 【解答】 解:根据安培定则,用右手握住螺线管,使四指指向电流的方向,则大拇指所指的下端为螺线管的N极,因同名磁极相互排斥;
当闭合开关,滑动变阻器的滑片向A端滑动时,发现弹簧伸长,说明通电螺线管的磁性减弱,
因为通电螺线管磁性的强弱与电流的大小有关,电流越大,磁性越强,所以若使滑动变阻器的滑片向A端移动时,电阻减大,由欧姆定律可知,电流减小,通电螺线管的磁性减弱,故应将B接线柱与开关相连;如图所示。
【知识点】磁极间的相互作用、影响电磁铁磁性强弱的因素、安培定则
12.【分析】 根据磁极间的相互作用,可以确定通电螺线管的磁极;在磁体周围的磁感线都是由磁体的N极出来,回到S极;根据安培定则判定电源正负极。 【解答】 解:由于异名磁极相互吸引,所以当小磁针自由静止时,与小磁针N极靠近的螺线管左端一定是S极,其右端为N极;
根据图示的线圈绕向和螺线管的N极,利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入,右端流出,因此电源的左端为正极,右端为负极;在磁体周围的磁感线方向从N极指向S极。如下图所示:
【知识点】安培定则
13.【分析】 根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化,应用串联电路特点与欧姆
