初中物理作图题专题复习

图1 图 2图3图4 图5图6 图7图8 第二部分 热点题型突破题型一 作图题一 光学作图题(一)根据光的直线传播作图1.如图1所示，在地面上竖直立一长杆AB ，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。

2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。

(二)根据光的反射定律作图1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。

2.画出图4中放置平面镜的位置。

3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。

(三)根据平面镜成像特点作图1.如图6所示，A ′O ′是AO 在平面镜中成的像，请画出平面镜的位置。

2.如图7所示，从光源S 发出的光线经平面镜MN 反射后，经过点A ，请在图中完成光路图。

3.在图4中画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。

(三)根据光的折射定律作图1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。

图9 图10图15图11图12图16图13图17图142.如图10所示，是光从水中斜射入空气中时，入射光线的光路情况。

请在图中适当位置画出该入射光线对应的折射光线。

3.请在图11中画出光线进入玻璃和穿过玻璃后的光路图。

4.请在图12中画出通过透镜后的折射光线。

5.请在如图13方框中画出合适的透镜。

6.图14所示为眼的成因光路图，请在图中方框内．．．画出可以矫正视力的透镜。

7.点燃的蜡烛通过凸透镜后在光屏上成实像，如图15所示，请画出A、B、C三条光线经凸透镜折射后的折射光线。

8.如图16所示，一束光射向三棱镜，画出这束光两次折射的大致光路9.图17中L为凸透镜，MN为其主光轴，O为光心。

若物体AB经凸透镜成的实像为A′B′,试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。

主要考查学生作图技能和应用方法解决问题的能力。

主要考察方面：力学、光学、电与磁的方面 1． 力学作图例1 （1）如图是正在足球场上滚动的足球，请画出足球受力示意图。

（分析球受几个力） （2）如图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（注意动力的方向、阻力的作用点）（3）人用向右的水平拉力F ，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。

（4）如图所示，曲杆AOBO 自重不计，B 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请在A 、O 、C 三点上选出一点为动力作用点，作出最小的动力F 的示意图及其力臂L 。

例2 一位同学站在地面上，要利用如图所示的滑轮组提升重物。

已知物重1000N ，而绳子最多只能承受400N 的拉力。

请你帮他在图中画出符合要求的绳子绕法。

2．光学作图①要结合成像规律（小孔成像、反射或折射规律）作图②要辨明光的传播方向（光是从哪儿射向哪儿的） ③注意箭头不能漏画，箭头的方向不能画反。

例3 图中，一束光线斜射到水面时发生反射和折射，OB 为反射光线，请作出入射光线和大致的折射光线方向。

（注意光线的位置及箭头的方向）例4 如图平面镜MN 后面放一块木板，前面放一个三角形ABC 。

三角形物体 ABC 在平面镜 MN 中能成像？如果能成像请画出 。

3．连接电路与画电路图 例5 画出电路图例6 如图示，两灯均正常发光，请在“○”中填上合适的电表。

例7 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中 4．电与磁例8 要使螺线管通电后小磁针的N 极指向如图所示，请连接好电路，并标出螺线管的N 、S 极。

例9 如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

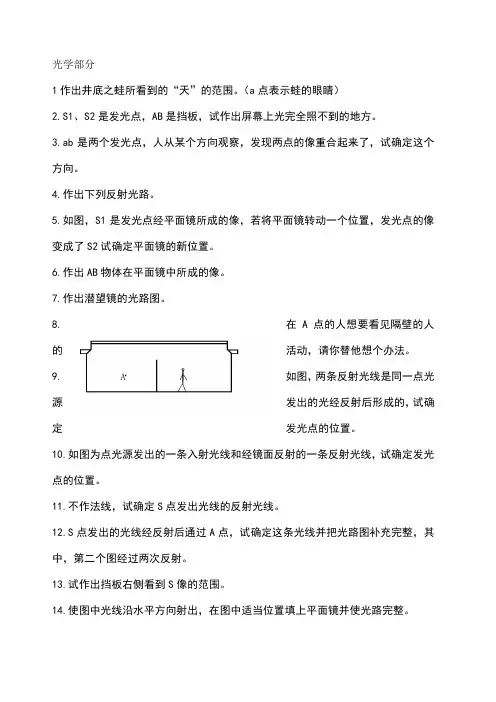

光学部分1作出井底之蛙所看到的“天”的范围。

（a点表示蛙的眼睛）2.S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。

3.ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向。

4.作出下列反射光路。

5.如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。

6.作出AB物体在平面镜中所成的像。

7.作出潜望镜的光路图。

8.在A点的人想要看见隔壁的人的活动，请你替他想个办法。

9.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。

10.如图为点光源发出的一条入射光线和经镜面反射的一条反射光线，试确定发光点的位置。

11.不作法线，试确定S点发出光线的反射光线。

12.S点发出的光线经反射后通过A点，试确定这条光线并把光路图补充完整，其中，第二个图经过两次反射。

13.试作出挡板右侧看到S像的范围。

14.使图中光线沿水平方向射出，在图中适当位置填上平面镜并使光路完整。

15.作出下列透镜的光路图。

17.在下列方框中的适当位置填上合适的光学器件。

20.根据发光点S和它的像S’的位置确定透镜及其焦点的位置，并画出光线SA 的折射光线。

21.完成下列折射光路。

22.如图，S点是水下一条鱼，S’是人眼所看到的鱼的像。

（1）确定哪一点是S并标出来。

（2）将光路补充完整。

23．如图为光在空气和酒精两种介质中传播的光路。

试确定入射光线、反射光线和折射光线，并指出哪边介质为空气。

力学部分1.作出下列物体a所受力的示意图。

2.物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。

3.已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。

4.物体受到两个力的作用处于平衡状态，其中一个力已画出，试画出另一个力的示意图。

7.物体随水平传送带匀速移动，作出物体所受力的示意图。

8.小车受到200牛与水平方向成30度的斜向上的力，作出该力的图示。

题型二作图题模块1 光学作图(2020·湖北十堰)如图，空气中某点光源S发出的一条光线射向水面，在水面发生反射和折射，反射光线经过P点。

请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

思路点拨先作出S关于水面的对称点，得到S经过反射形成的虚像S′。

连接S′P，与水面的交点O即为入射点，连接SO即为入射光线，连接OP即为反射光线。

再根据折射规律作出折射光线。

(2020·福建)如图所示，点光源S位于凸透镜一侧。

在图中画出S发出的两条光线通过凸透镜后的折射光线。

思路点拨先确定所给的光线的特点，再根据透镜的光学特点作图是关键。

类型❶光的反射作图1．(2021·贵州黔东南)如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。

2．(2022·改编)如图所示，光射到平面镜上，使其沿水平方向传播，请在图中画出平面镜的位置。

类型❷光的折射作图3．(2021·淄博)“珍爱生命，注意安全”是我们应具备的安全意识。

由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故，用A、A′分别表示池底和看到的“池底”，请在图中画出人眼看到池底的光路图。

4．(2021·内蒙古赤峰)如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。

类型❸平面镜成像作图5．(2021·四川德阳)如图所示，A′O′是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置。

6．(2020·四川广元)根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。

7．(2020·泰安改编)利用一块平面镜使图中的一束光竖直射入井中，请你通过作图标出平面镜的位置，并标出反射角的度数。

类型❹根据光线画透镜8．(2019·东营)根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。

初中物理光学作图题专题训练（含答案）1．如图所示，在路灯的照射下，地面上出现了竹竿的影子为BD，A点表示路灯的位置，请根据光的直线传播知识画出竖立在地面上的竹竿BC。

（保留作图痕迹）2．按要求完成下列作图。

如图所示，物体AB通过小孔O在虚线处的光屏上成像A′B′，请作出成像的光路图。

3．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角的大小。

4．一束光线入射到平面镜的O点后沿OA方向射出，试在图中画出这束光线的入射光线。

5．如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线通过P点，请你画出这条入射光线和对应的反射光线并保留作图痕迹。

6．如图，角反射器由互相垂直的反光面组成，请在图中画出入射光经两平面反射的光路。

7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示。

图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图。

8．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。

通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。

请在图乙中画出显示器AB在挡风玻璃中所成的像。

9．根据平面镜成像特点画出镜中像的物体。

10．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。

11．如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。

（用M'点代表月亮上M点的像）12．如图所示，图甲和图乙表示经过凹面镜的两条特殊光路，请运用凹面镜的特殊光路，在图丙中画出物体AB通过凹面镜所成的像A′B′。

13．如图所示，一束光线AO斜射到水面上，请画出对应的折射光线和反射光线。

14．请你在图中作出一条由S发出，经过水面后射入人眼的光线。

15．如图所示，小明拿着激光灯在S点照射水槽的水面，他发现在对面墙上的A点和水槽底部的B点各出现一个亮斑，请你画出发生这种现象时激光传播的光路图。

物理作图专题复习题（一）. 光学作图题1、根据光的反射规律或平面镜成象规律做光路图完成下列各图中的光路或在相应位置作出平面镜2、根据光的折射规律做光路图（1）如下左图所示，A Ｏ是一束斜射到水面的入射光线，请画出拆射光线；（2）如下右图所示，ＢＯ是一束斜射到玻璃砖Ａ的入射光线，请画出光线通过玻璃砖再进入空气的两次拆射光线；（3）如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。

请你在图中大致作出入射光线和折射光线。

3、根据透镜对光的作用完成光路图（二）. 力学作图题1、力的示意图（1）重2牛的木块静止在水平地面上，在图1中画出木块所受重力的示意图。

（2）如图所示，用细绳将重为12N 的均匀实心球挂在墙上，在图2中画出此球所受重力和支持力的示意图。

（3）质量是2千克的铁块静止在斜面上（如图3所示）画出它所受重力和摩擦力的示意图。

（4）如图4所示画出重10牛的小球对水平桌面压力的示意图．图（1） 图（2） 图（3） 图（4）（5）一辆重120N 的小车受到60N 的水平向右的拉力，在图5画出小车所受的拉力的示意图（6）如图6所示，重为4牛的小球悬浮在盛水的杯中，画出小球所受的力示意图．45ºM30M/1图9SP水图13（7）重为5N的物体在10牛的水平拉力作用下在地面上向右匀速运动，在图7中作出所受摩擦力的示意图图（5）图6图7（8）作出图8吸附在竖直磁性黑板上静止的棋子所受力的示意图。

2、画杠杆力臂和最小的动力示意图（1）如图9所示，杠杆OA在力F1、F2的作用下处于静止，l2是F2的力臂，在图中画出F1的力臂和力F2。

（2）如图10，在杠杆AB上挂了一个重为G 的物体。

为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。

（3）某人用撬棍撬动石头，如图11所示，请在图中画出最省力情况下的动力示意图，并标出动力臂．（4）图12中，杠杆AB处于平衡状态，请作出力臂l对应的力的示意图．图9 图9 图11（5）如图13所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个动力的示意图及动力臂．3、滑轮组绕线（1）图14一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。

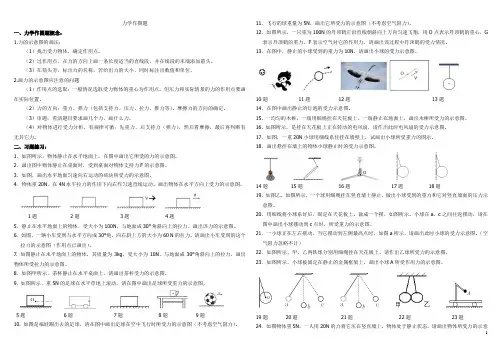

力学作图题一、力学作图题概念：1.力的示意图的画法：（1）找出受力物体，确定作用点。

（2）过作用点，在力的方向上画一条长度适当的直线段，并在线段的末端添加箭头。

（3）在箭头旁，标出力的名称，若给出力的大小，同时标注出数值和单位。

2.画力的示意图应注意的问题（1）作用点的选取：一般情况选取受力物体的重心为作用点，但压力和实际情景的力的作用点要画在实际位置。

（2）力的方向：重力、弹力（包括支持力、压力、拉力、推力等）、摩擦力的方向的确定。

（3）审题：看清题目要求画几个力，画什么力。

（4）对物体进行受力分析，有规律可循：先重力、后支持力（弹力），然后看摩擦，最后再判断有无其它力。

二、习题练习：1．如图所示，物体静止在水平地面上，在图中画出它所受的力的示意图。

2．画出图中物体静止在桌面时，受到桌面对物体支持力F的示意图。

3．如图，画出水平地面匀速向右运动的砖块所受力的示意图。

4．物体重20N，在4N水平拉力的作用下向右作匀速直线运动。

画出物体在水平方向上受力的示意图。

1题2题3题4题5．静止在水平地面上的物体，受大小为100N、与地面成30o角斜向上的拉力。

画出该力的示意图。

6．如图，一辆小车受到与水平方向成30°角，向右斜上方的大小为60 N的拉力，请画出小车受到的这个拉力的示意图（作用点已画出）。

7. 如图静止在水平地面上的物体，其质量为3kg，受大小为10N、与地面成30°角斜向上的拉力，画出物体所受拉力的示意图。

8．如图甲所示，茶杯静止在水平桌面上，请画出茶杯受力的示意图。

9. 如图所示，重5N的足球在水平草地上滚动，请在图中画出足球所受重力的示意图。

5题6题7题8题9题10. 如图是福娃踢出去的足球，请在图中画出足球在空中飞行时所受力的示意图（不考虑空气阻力）。

11．飞行的球重量为5N，画出它所受力的示意图（不考虑空气阻力）。

12．如图所示，一只重为100N的丹顶鹤正沿直线朝斜向上方向匀速飞翔，用O点表示丹顶鹤的重心，G表示丹顶鹤的重力，F表示空气对它的作用力，请画出该过程中丹顶鹤的受力情况。

初中物理作图题汇总序号作图题考点你掌握了吗1 光的直线传播：影子的形成、小孔成像、坐井观天；2 光的反射和折射：光的反射和折射定律,光路是可逆的；3 平面镜成像：特点是等大、等距、正立、左右相反虚像；4 凹凸透镜光路图：凸透镜会聚,凹透镜发散；5 力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；6 杠杆：杠杆平衡条件、力、力臂；7 滑轮：定滑轮、动滑轮、滑轮组；8 电路图：串并联电路图连接、实物图的连接；9 生活用电：火线、零线、地线连接；10 电与磁：电流的磁效应、安培定则；相关练习：一、光的直线传播：影子的形成、小孔成像、坐井观天；1、如图所示;晚上,在路灯的照耀下,地面上留下了小芳的影子;并标示出地面上人影的范围要保留作图的依据;2、按要求完成下列作图;如图所示,请作出物体AB通过小孔在屏上所成的像A'B'保留作图痕迹;3、“坐井观天,所见甚小”,请在图中用光路图作出井底之蛙“观天”的最大范围用斜线标出．二、光的反射和折射：光的反射和折射定律,光路是可逆的；1、如图所示,一束光线斜射向一平面镜,请画出其反射光线并在图上标出反射角的大小;2、在图中,根据给出的反射光线OB画出入射光线AO,并标出入射角及其度数;3、在图中,根据入射光线AO,画出反射光线OB;4、1如图所示,入射光线AO照射到镜面上发生反射,OB为反射光线;请根据光的反射定律,确定平面镜的位置;2如图所示,小明用平面镜将一束太阳光反射后竖直射向井底,请在图上作出平面镜的位置;（1）图2图5、根据题目要求,完成下列作图如图所示,一束光沿AO从空气斜射入水中,请画出折射光线的大致方向;6、如图所示,AO为入射光线,O为入射点;根据光的反射和折射特点,在图中画出反射光线及折射光线;7、如图所示,点S表示天空中的小鸟,点S′表示游泳者在水下看到的小鸟,请画出游泳者能看到小鸟的一条入射光线和对应的折射光线;保留作图痕迹8、在碗底放一枚硬币S,向碗里倒水后,会观察到“硬币”上升,如图所示,请将眼睛看到硬币像S′的光路图补充完整;9、如图所示,一束光线斜射向一块玻璃砖的侧面;请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线;10、如图所示,束光垂直射向一顶角为30°的玻璃镜,请在图中画出光通过三棱镜的光路图11、1如图所示,光沿CO射向半圆形玻璃砖的圆心O,请在图中作出光线分别透过平直界面AOB的光路图;2如图所示,一束光线垂直入射到扇形玻璃砖的平面上,请画出光线透过玻璃射到空气中的光路图;1图2图三、平面镜成像：特点是等大、等距、正立、左右相反虚像；1、请利用平面镜成像的特点在图中作出AB物体在平面镜中的像,保留作图痕迹;2、1如图所示,A点发出的一束光线,经平面镜反射后经过B点,试作出相应的入射光线和反射光线;2如图所示,将一个乒乓球放置于竖直的平面镜前的B点,A处的人会看到平面镜中也出现一个“乒乓球”;请你画出一条人眼看到“乒乓球时的反射光线,并完成光路图;1图2图3、如图是光源S经平面镜反射的两条光线,请画图确定光源位置并成光路;4、如图,S是点光源,S′是S通过平面镜形成的像,请画出平面镜的位置及入射光线SA对应的反射光线;四、凹凸透镜光路图：凸透镜会聚,凹透镜发散；1、如图所示,F、O分别为凸透镜的焦点和光心,请在如图中分别画出3条入射光线经过凸透镜后的折射光线;2、如图,请作出凸透镜的入射光线和从空气进入水中的折射光线;3、画出图中物体在凸透镜中所成像的大致位置;4、如图是凸透镜所成的像A'B',F是凸透镜的焦点,根据图中成像情况,完成光路图,并找到物体AB;5、如图所示,请画出S点发出的光经过凸透镜后的折射光线,并确定发光点S的像点S′;5、如图甲所示,完成光射到凹透镜的光路图;6、画出图中的入射光线;7、如图,一条光射通过凹透镜和凸透镜,画出这条光的光路;8、如图所示,两透镜焦距相同根据已知光线画出原先的入射光线和后来的折射光线;9、在图a和图b中画出对应的入射或折射光线；在图c和图d中恰当的位置添上凸透镜或凹透镜,并完成光路;五、力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；1、在图中,重为10牛的均匀球体保持静止,用力的图示法画出该球受到的重力G;2、如图所示,一正方体物块在光滑斜面上下滑,作出物块所受重力示意图;3、请用力的图示法在图中画出重为6牛的物体受力分析图;4、如图甲所示,一块磁铁吸附在竖直铁板上处于静止状态,请画出磁铁在竖直方向上所受力的示意图;5、在图中画出小球受到的支持力和地面所受压力的示意图;6、如图所示,请画出挂在墙上的小球所受各力的示意图;7、如图所示,画出物体在光滑斜面上下滑时的受力示意图;8、请画出漂浮在水面上的木块的受力示意图;9、如图所示,烧杯放在斜面上,重6N的小球在水中悬浮,请画出小球受力的图示;10、请画出图中物体A的受力示意图;11、“蹦极”是一项勇敢者的运动;如图所示,O为弹性橡皮绳自然长时下端所在的位置,某人用弹性橡皮绳拴住身体自高空P处自由下落,Q为下落的最低点;画出身体在Q点时受到的力;12、如图所示的是小明用大约10N的力推了一下桌子,但没有推动,请在图中画出桌子水平方向上受力示意图;13、木块从斜面上沿斜面匀速下滑,请在图中画出此时木块所受力的示意图;14、如图,传送带向右启动,请你作出物体A所受的摩擦力f和重力G;15、一物体m被传送带从A点匀速送到B点,请在图中用示意图表示m受到的摩擦力;16、如图所示,木块A与平板小车一起在水平桌面上向左匀速直线运动木块与小车平板相对静止,当小车受外力作用突减速时,木块随即在小车的平板上滑行;请画出木块滑行过程中受到小车平板对它的摩察力的示意图;六、杠杆：杠杆平衡条件、力、力臂；1、如图所示,硬质杠杆ABO上挂一重物G,O为支点,请你在杠杆ABO上作出使重物在图示位置静止时的力F的力臂L;2、如图丙所示,曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小动力F1的示意图及重物对杆拉力F2的力臂l;3、在图中画出在A点施加最小力F的示意图和动力臂L;4、如图所示,轻质杠杆的A点挂一重物,O为杠杆的支点;请画出使杠杆在此位置平衡时所施加的最小动力F1的示意图及其动力臂L1;5、如图所示,用一根硬棒撬起一个石块,棒的上端A是动力的作用点,若以O点为支点,用最小的力撬动石块,请画出最小动力F及其力臂L;6、完成图中杠杆示意图;7、如图所示,是一个电热水壶的简易图,在图中画出它所受重力的示意图B为重心；用力作用在壶盖上A点时,可将壶盖打开,请在A点画出所需最小力F的示意图O为支点;七、滑轮：定滑轮、动滑轮、滑轮组；1、1在图中画出滑轮组最省力的绳子绕法;2图中,人站在地面上利用滑轮组匀速提升重物,请画出最省力的滑轮组绳子绕线方法;3请在图中画出最省力的绳子的绕法;1图2图3图2、如图,用滑轮组将物块从位置A匀速拉到位置B,请在图中画出最省力的绕线方法；八、电路图：串并联电路图连接、实物图的连接；1、根据实物图,连接电路,并画出其电路图2、由电路图连接实物图2、在研究电流通过导体产生的热量与哪些因素有关的实验中,用到如图所示的实验器材;若探究电流通过导体产生的热量与电阻的关系,请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接;3、现有电流表量程、3A,电压表量程3V、15V,滑动变阻器阻值范围0-20Ω,两节干电池电压3V,开关,导线若干;请你利用这些器材测未知电阻R阻值约为10Ω．要求：1在图1虚线框内画出实验电路图；2在图2中,根据电路图用笔画线代替导线连接实物图;4、小明同学做了探究“通过导体的电流和电压、电阻的关系”的实验;1请你画出实验电路图1电源电压一定．并根据电路图连接图2的实物；2若滑动变阻器使用了b接线柱,则实验前变阻器的滑片应放置在端；选填“左”或“右”3研究电流和电阻的关系时,把定值电阻R由5Ω换成10Ω,闭合开关后,下一步的操作是：调节滑动变阻器的滑片,保持不变;九、生活用电：火线、零线、地线连接；1、请用笔画线代替导线在图中连接家庭电路;要求开关控制螺口灯泡,三孔插座直接接入电路;2、小明用两个单刀双掷开关、一个LED灯和若干导线,设计一个楼梯灯电路,无论是楼上或楼下都可以任意开灯、灭灯,既可以在楼下开灯到楼上灭灯,又可以在楼上开灯到楼下灭灯,请你根据小明设计的意图,用笔画线代替导线完成如图的电路．3、图甲所示的是小明常用的一个插线板,他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光,插孔可以提供正常电压；如果指示灯损坏,开关闭合时插孔也能提供正常电压;根据上述现象,你认为指示灯和开关是怎样接连的请在图乙中画出开关、指示灯和插孔的连接方式,并把接线板与电源线接通;十、电与磁：电流的磁效应、安培定则；1、请在图中画出经过A点和B点的磁感线并标出磁感线的方向;B3、在图中标出磁体的N、S极;4、如图所示,请根据小磁针静止时的指向,标出通电螺线管的N极和在A点线圈中电流的方向;5、如图所示,开关S闭合,发现弹簧拉长,小磁针旋转到如图中所示位置静止,请标出电源的“+”极和小磁针的N极;6、图中,标出通电螺线管周围的磁感线方向和电源“+”、“-”极;7、如图所示,开关闭合后,位于螺线管附近的小磁针N极指向如图,请在螺线管上画出导线的绕向;8、如上右图所示,根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极;9、如图所示,请按要求连接电路,使得开关S闭合后,两个通电螺线管相互吸引；标出小磁针静止时的N极.。

初中物理作图题汇总专题一、光的反射与折射1、在图中作出反射光线，并标出反射角的度数。

答案：如图所示2、在图中作出入射光线，并标出反射角。

答案：如图所示3、光线射到某平面镜上，使其沿水平方向传播，如图所示，请在图中画出平面镜（图中要显示作图痕迹）答案：如图所示4、图中的光线是从水中射向空气时的折射光线，请画出在水中的入射光线和反射光线。

答案：如图所示5、如图，光从空气垂直射向三棱镜，请画出光进入玻璃和射出玻璃的折射光线。

答案：如图所示6、如图，光从空气射向玻璃砖，请画出光进入玻璃和射出玻璃的折射光线。

答案：如图所示专题2、平面镜成像7、图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上一点，完成眼睛看到C点的光路图。

（画一条入射光线和反射光线即可）答案：如图所示8、根据平面镜成像特点，画出图中线段“AB”在平面镜MN中所成的像。

答案；如图所示9、如图A’B’是物体AB在平面镜中所成的像，根据平面镜成像特点在图中画出平面镜。

答案：如图所示10、试在图中画出钟表两指针像的位置。

答案：如图所示11、如图，一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线。

（保留辅助线）答案：如图所示12、图中S是发光点，S’是S在平面镜中所成的像，SA是射向镜面的光线，请画出镜面和反射光线。

答案：如图所示13、如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。

答案：如图所示专题3，透镜14、如图，根据透镜对光的作用，在图中分别画出经过透镜后的光线。

答案：如图所示15、根据透镜对光的作用，在图中分别画出经过透镜前的光线。

答案：如图所示16、根据透镜对光的作用，在图中的方框中填入恰当的透镜类型。

答案：如图所示17、根据近视眼的成因及矫正方法，在图示方框内画出矫正所需的透镜并完成光路图。

答案：如图所示18、如图，一束光线AO经过一光学元件后，出射光线为OB，试在图中合适的位置画出该光学元件（至少两种）。

初中物理光学作图题汇总一、利用“光的直线传播规律”作图1、作出一井底之青蛙看到外面世界的范围；2、作出一光源照亮房间的范围；3、作出物体AB 通过小孔所成的像4、如图14甲所示，一束平行太阳光垂直水平地面MN 射下，A 为小铁球。

⑴标出小铁球A 在甲图中位置时，其影子A ′在地面MN 上的位置（用点表示即可）；⑵若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图乙框中画出小球的影子在地面上运动的轨迹。

二、利用“光的反射规律”作图 1、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；2、作出下列反射现象中的入射光线，反射光线或平面镜；3、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出完整的光图和平面镜的位置；4、潜望镜中两块平面镜平行放置与水平方向成︒45夹角，已知一条沿水平方向的入射光线，500 ︒30︒45︒30︒45︒30甲图14作出光在潜望镜中的光路；5、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；6、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。

三、平面镜成像的作图（根据平面镜成像特点——正立、等大、垂直、等距、虚像）1、作出电光源S 在平面镜中的所成的像S '2、作出光源AB 在平面镜中所成的像B A ''34、根据物体AB 及其像B A ''作出平面镜的位置S SA B A B A B A B BA5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出转动后平面镜的位置。

6、如图所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。
