AutoCAD 2014基础教程第10章 轴测图

2，绘制方法1.等距捕捉/网格模式通过设置等轴测捕捉/网格模式，我们可以创建代表3D对象的2D等轴测图像。

时间刻度与三个等距轴中的两个对齐，并显示网格点。

您可以轻松地沿三个等轴测平面之一对齐对象，从而更容易创建等轴测图。

建立如果使用的是AutoCAD R14，则步骤为：1）。

选择工具>绘图工具;2）。

将等距捕捉/网格设置为打开。

如果使用的是AutoCAD 2002，则步骤如下：1）。

选择菜单工具>草图设置，2）。

选择捕捉和网格选项卡，3）在捕捉类型和样式组中，选择网格捕捉样式为等轴测捕捉。

此时，屏幕上的自动捕获标记是代表鼠标的十字光标，它将把CAD等轴测图的绘制方法更改为CAD等轴测图的绘制方法。

在命令行中输入命令“isoplane”，系统将提示“输入等轴测平面设置[左（L）/上（T）/右（R）]：”，您可以随意选择所需的视图。

十字准线也变为CAD等轴测图的绘制方法，CAD等轴测图的绘制方法和CAD等轴测图的绘制方法。

我习惯于使用更简洁的方法：按F5或Ctrl + e依次遍历左视图，右视图和顶视图。

创建图形当选择“正交”状态时，绘制的线限于平行的Y轴和z轴，平行的x轴和y轴，平行的Z轴和x轴。

与平面图一样，也可以通过状态栏上的F8或正交按钮选择正交状态。

CAD等轴测图的绘制方法图2等轴测图图2在三个视图中显示了正方形和圆形的效果，正方形边长为2000mm，圆半径为500mm。

应当注意，等轴测图中的圆图与平面图中的圆图不同，这将在下面描述。

2.等距圆的绘制方法。

等轴测视图中的圆不能通过平面圆的圆来绘制，而可以通过椭圆来绘制。

工具栏上的图标是CAD等轴测图。

步骤如下：1.按F5或Ctrl + e选择等轴测平面。

2.在“绘图”工具栏上选择CAD等轴测图的绘图方法，或在命令行中键入“ El”，或从“绘图”菜单中选择“椭圆”->“轴，端点”。

3.输入I（即等距圆）。

4.指定圆心。

5.指定圆的半径或直径。

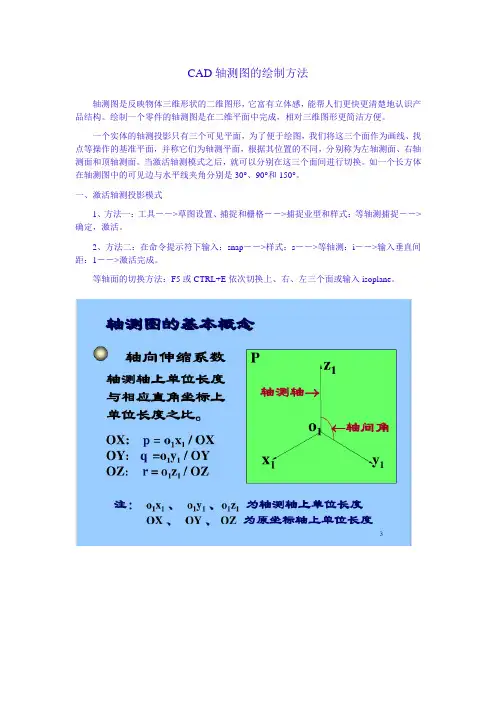

CAD轴测图的绘制方法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。

一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式之后，就可以分别在这三个面间进行切换。

如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和150°。

一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。

2、方法二：在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。

等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面或输入isoplane。

二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50<30。

与Y轴平行的线，极坐标角度应输入150°，如@50<150。

与Z轴平行的线，极坐标角度应输入90°，如@50<90。

所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。

2、也可以打开正交状态进行画线。

如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。

三、定位轴测图中的实体要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。

1、如要在上例中的正方形右面定一个长度为4的正方形，则：捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合，如下图1。

CAD轴测图绘制方法与示范CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它大大简化了设计师的工作流程并提高了效率。

在CAD软件中，绘制轴测图是常见的任务之一，本文将介绍CAD软件中绘制轴测图的方法与示范。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的绘图单位和比例，确保绘制出的图形符合实际要求。

绘制基础图形是绘制轴测图的第一步。

CAD软件提供了多种基础绘图工具，如线、圆、矩形等。

通过这些工具，可以快速绘制出需要的基础图形。

在绘制轴测图时，需要使用到轴测图的三个视角：俯视图、主视图和左、右视图。

通常，我们选择三个视角中的两个进行绘制：首先，绘制俯视图。

俯视图是俯视观察物体的视角，可以看到物体的顶面。

选择“绘制”工具箱中的“直线”工具，在工作区上点击鼠标左键，绘制出物体的底面。

接下来，选择“拉伸”工具，选择底面并指定拉伸的高度，即可完成物体的俯视图绘制。

其次，绘制主视图。

主视图是从正面观察物体的视角，可以看到物体的前面。

选择“绘制”工具箱中的“直线”工具，绘制出物体的前面。

根据需要，可以使用其他绘图工具进行细节的添加和修饰。

最后，绘制左、右视图。

左、右视图是从侧面观察物体的视角，可以看到物体的一侧。

选择“旋转”工具，选择主视图并指定旋转轴，将视角调整到适当的侧面视角。

使用“复制”工具，复制主视图并将其旋转到相应的侧面视角，即可完成左、右视图的绘制。

在绘制轴测图时，还可以根据需要添加细节和修饰。

CAD软件提供了许多绘图工具和修饰选项，如填充、阴影、文字等。

通过使用这些工具，可以使轴测图更加真实和生动。

在绘制完成后，可以对轴测图进行调整和修正。

CAD软件提供了移动、缩放、旋转等操作，可以对轴测图进行调整和修正。

通过这些操作，可以使轴测图更加准确和符合实际要求。

最后，保存绘制好的轴测图。

选择“文件”菜单中的“保存”选项，并选择保存的文件格式和路径，即可保存绘制好的轴测图。

绘制轴测图是CAD软件中常见的任务之一。

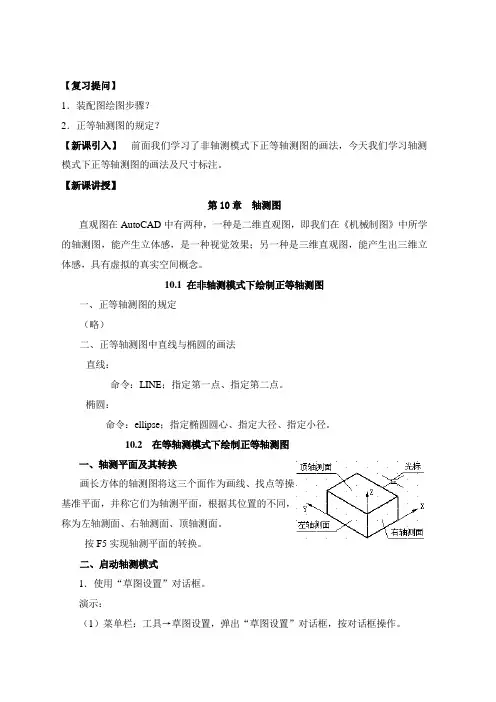

【复习提问】1．装配图绘图步骤？2．正等轴测图的规定？【新课引入】前面我们学习了非轴测模式下正等轴测图的画法，今天我们学习轴测模式下正等轴测图的画法及尺寸标注。

【新课讲授】第10章轴测图直观图在AutoCAD中有两种，一种是二维直观图，即我们在《机械制图》中所学的轴测图，能产生立体感，是一种视觉效果；另一种是三维直观图，能产生出三维立体感，具有虚拟的真实空间概念。

10.1 在非轴测模式下绘制正等轴测图一、正等轴测图的规定（略）二、正等轴测图中直线与椭圆的画法直线：命令：LINE；指定第一点、指定第二点。

椭圆：命令：ellipse；指定椭圆圆心、指定大径、指定小径。

10.2 在等轴测模式下绘制正等轴测图一、轴测平面及其转换画长方体的轴测图将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面、顶轴测面。

按F5实现轴测平面的转换。

二、启动轴测模式1．使用“草图设置”对话框。

演示：（1）菜单栏：工具→草图设置，弹出“草图设置”对话框，按对话框操作。

三、在轴测模式下画直线在轴测模式下，绘制直线也是通过输入点的极坐标来完成的。

在轴测模式下一般应打开“正交”状态，此时所绘直线将自动与当前轴测面内的某一轴测轴方向一致，画直线时，光标移至直线的前方，然后键入直线的长度，并回车。

例如，若光标处于右轴测面，而且是打开“正交”状态，那么所画直线将沿着30°或者90°方向。

四、在轴测模式下绘制椭圆圆的轴测投影是椭圆，当圆位于不同的轴测面时，投影所得的椭圆，其长、短轴位置将是不同的。

用前面介绍的椭圆画法是比较麻烦的，但在AutoCAD中却可直接使用椭圆(ELLIPSE)命令的“等轴测圆（I）”选项来绘制。

演示：（1）根据圆所在的平面，按F5键，使光标处于合适的轴测面内。

（2）启动椭圆命令，方法有：工具栏：单击绘图工具栏椭圆图标；（3）键入：I，并回车。

cad轴测图如何绘制一、3G接入网与2G接入网的关系等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30 度、90 度、150 度，即首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作，每个平面都有一对关联轴：左视图：y轴和z轴；俯视图：x轴和y轴；右视图：z轴和x轴。

选择三个等轴测平面之一，左下角的十字光标就会沿相应的等轴测轴对齐。

这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。

二、绘制方法1.“等轴测捕捉/栅格”模式通过设置“等轴测捕捉/栅格”模式，我们能够创建表现三维对象的二维等轴测图像。

这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。

用户可以沿三个等轴测平面之一轻易对齐对象，创建等轴测图形更为容易。

设置如果你用的是AutoCAD 14，步骤是：1）．选择tool->Drawing Aids…；2）．将Isometric Snap/Grid设置为on。

如果你用的是AutoCAD 2002，步骤是：1）．选择菜单“工具”->“草图设置…”，2）．选择“捕捉和栅格”选项卡，3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉”。

这时，屏幕上的自动捕捉标记，就是代表鼠标的十字光标，将由变为。

在命令行内输入命令“isoplane”，系统将提示“输入等轴测平面设置[左(L)/上(T)/右(R)]: ”，可以方便地随意选择需要的视图。

我自己习惯使用更简洁的方法：按F5 键或CTRL+E 组合键，将按顺序遍历左视图、右视图、上视图（即俯视图）。

创建图形当选用“正交”状态时，划出的线条被限制为平行y轴和z轴、平行x轴和y轴、平行z轴和x 轴，能够很容易地创建等轴测图形。

与平面绘制相同，“正交”状态也是通过F8或状态栏的“正交”按钮来选择的。

需要注意的是，等轴测图形中的圆的画法不同于平面图，将在下文有所表述。

2.等轴测圆的画法。

3.等轴测视图中的圆是不能使用平面圆的CIRCEL来画的，而要用椭圆ELLIPSE来画。

CAD轴测图的绘制和构造步骤CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它能够帮助设计师快速、准确地完成各种图纸的绘制。

其中，轴测图是工程设计中常用的一种图纸形式。

本文将介绍CAD软件中绘制和构造CAD轴测图的具体步骤。

首先，打开CAD软件并创建新的绘图文件。

选择合适的单位系统和绘图范围，根据需要设置正确的图纸尺寸。

接下来，确定基准轴线，这是轴测图的主要构造线。

点击绘图工具栏上的线段工具，然后在图纸上点击确定轴线的起点和终点。

按住Shift键可以确保绘制直线。

如果需要平行于该轴线的其他线段，可以使用复制命令或阵列命令进行复制。

然后，绘制物体的主要外形。

点击绘图工具栏上的多边形工具，然后在图纸上点击确定多边形的顶点，绘制出物体的基本形状。

根据需要，可以在绘制过程中使用修剪命令或延长命令对线段进行修饰。

如果需要绘制圆形、椭圆形等形状，可以使用相应的工具进行绘制。

接着，使用构造线细化物体形状。

构造线是用来绘制物体内部细节和轴线的辅助线。

点击绘图工具栏上的构造线工具，然后在图纸上点击确定构造线的起点和终点。

通过绘制构造线，可以更好地表达物体的结构细节和轴线排列。

如需删除构造线，可以使用擦除命令进行操作。

在绘制构造线的过程中，可以使用CAD软件中的测量命令来确保线段的长度和角度符合要求。

点击绘图工具栏上的测量工具，然后在图纸上选择需要测量的线段或角度，软件会显示出相应的测量结果。

根据需要，可以对线段和角度进行调整。

完成构造线的绘制后，可以进一步进行细节修饰。

点击绘图工具栏上的修饰工具，然后在图纸上选择需要修饰的线段或区域。

通过修饰工具，可以对线段进行倒角、圆弧化等操作，使得绘制出的轴测图更加精细和真实。

最后，在轴测图中添加必要的文字和标注。

点击绘图工具栏上的文字工具，然后在图纸上点击确定文字位置并输入相应内容。

使用标注工具可以在轴测图中标示尺寸、角度、比例等信息，提供更详细的设计说明。

完成所有绘图和构造步骤后，保存CAD文件并导出为常见的图片格式（如JPG或PNG），以便在其他平台上进行查看和使用。

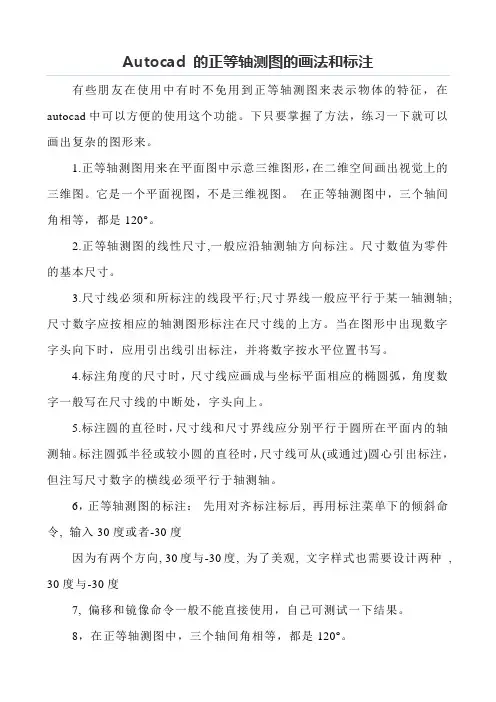

有些朋友在使用中有时不免用到正等轴测图来表示物体的特征，在autocad中可以方便的使用这个功能。

下只要掌握了方法，练习一下就可以画出复杂的图形来。

1.正等轴测图用来在平面图中示意三维图形，在二维空间画出视觉上的三维图。

它是一个平面视图，不是三维视图。

在正等轴测图中，三个轴间角相等，都是120°。

2.正等轴测图的线性尺寸,一般应沿轴测轴方向标注。

尺寸数值为零件的基本尺寸。

3.尺寸线必须和所标注的线段平行;尺寸界线一般应平行于某一轴测轴;尺寸数字应按相应的轴测图形标注在尺寸线的上方。

当在图形中出现数字字头向下时，应用引出线引出标注，并将数字按水平位置书写。

4.标注角度的尺寸时，尺寸线应画成与坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向上。

5.标注圆的直径时，尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴。

标注圆弧半径或较小圆的直径时，尺寸线可从(或通过)圆心引出标注，但注写尺寸数字的横线必须平行于轴测轴。

6，正等轴测图的标注：先用对齐标注标后, 再用标注菜单下的倾斜命令, 输入30度或者-30度
因为有两个方向, 30度与-30度, 为了美观, 文字样式也需要设计两种, 30度与-30度
7, 偏移和镜像命令一般不能直接使用，自己可测试一下结果。

8，在正等轴测图中，三个轴间角相等，都是120°。

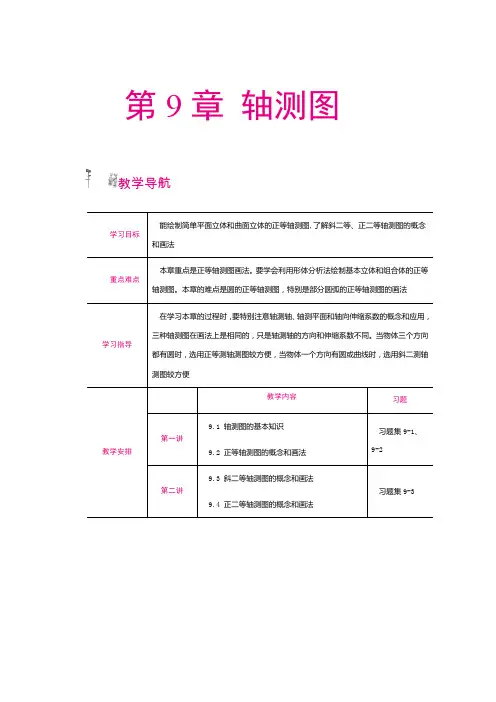

第9章轴测图教学导航课堂教学9-19.1 轴测图的基本知识9.1.1轴测图的形成轴测图是单面投影,为了得到轴测图只需一个投影面，但物体对于投影面必须处于倾斜位置,这样物体的长、宽、高三个方向的尺寸在投影图上均有所反映，可以得到一个具有立体感的图形，称为轴测图。

在由Ｖ、Ｈ、Ｗ组成的三面投影体系中，将立方体的各面放置成投影面的平行面，取一个一般位置平面Ｐ作为轴测投影面（Ｐ平面与Ｖ、Ｈ、Ｗ三个投影面的夹角相等），则立方体的各面对Ｐ平面均处于倾斜位置，将物体向Ｐ面投影则得到具有立体感的轴测图，如图9-1所示，若投射线与投影面Ｐ垂直，则得到正等轴测图；若投射线与Ｐ面倾斜一定的角度，则可得到斜二等轴测图或正二等轴测图。

若仍用Ｖ面作投影面，而将物体先绕Ｚ轴旋转一个角度，再绕Ｘ轴旋转一定角度，使物体的各面对Ｖ面均处于倾斜位置，用垂直于Ｖ面的投射线投影，也可得到轴测图。

图9-1 轴测图的形成9.1.2 轴间角和轴向伸缩系数空间直角坐标系的OX、OY、OZ轴在轴测投影面上的投影叫轴测轴。

两个轴测轴之间的夹角叫轴间角。

在正等轴测图中，空间的三根坐标轴都倾斜于轴测投影面，所以物体上与坐标轴平行的线段的轴测投影都缩短了。

轴测轴上的线段与空间坐标轴上的对应线段的长度比，称为轴测图的轴向伸缩系数。

OX、OY、OZ轴的轴向伸缩系数分别用p、q、r表示。

三种常用轴测图的轴间角和轴向伸缩系数如表9-1所示。

为简化作图，常采用简化轴向伸缩系数。

简化的轴向伸缩系数如表9-1中所示括号内的系数。

表9-1 轴间角和轴向伸缩系数9.2 正等轴测图的概念和画法9.2.1平面立体正等轴测图的画法1.坐标法画轴测图时，先在物体三视图中确定坐标原点和坐标轴，然后按物体上各点的坐标关系采用简化轴向伸缩系数，依次画出各点的轴测图，由点连线而得到物体的正等测图，如图9-2所示。

坐标法是画轴测图最基本的方法。

图9-2 坐标法2.切割法在平面立体的轴测图上，图形由直线组成，作图比较简单，且能反映各种轴测图的基本绘图方法，因此，在学习轴测图时，一般先从平面立体的轴测图入手。

CAD轴测图。

1.首先打开AutoCAD绘图软件，在模型空间中按住Shift键并单击鼠标右键选择对象捕捉设置，打开草图设置选项框。

2.通过选择子选项极点跟踪按钮-启用极点跟踪，我们在极角设置的编辑区设置了以下操作。

3.设置完成后点击[确定]，绘制多段线即可完成此操作。

4.从上图可以看出，极轴跟踪自动选择了45°。

接下来，我们通过极轴追踪绘制一个矩形。

5.完成上述步骤后，通过选择矩形命令复制一个图形，并将其水平和垂直放置在原始图形的下方。

6.通过POLYLINE命令连接两个矩形，并通过自动捕获F3命令自动拾取点。

7.其次，我们将不可见区域设置为直线类型的虚线，并选择虚线类型，。

8.通过设置完成绘图。

9.通过设置线性刻度来调整线性刻度。

AutoCAD2014机械设计第1章国家标准《机械制图》的基本规定1、图纸幅面及格式2、标题栏3、比例4、字体5、图线型式及应用6、剖面符号7、尺寸注法本课程重点掌握内容：了解《机械制图》国家标准，代号以及基础的知识第2章AutoCAD 2014入门1、操作界面2、设置绘图环境3、文件管理4、基本输入操作5、图层设置6、绘图辅助工具7、文字样式与表格样式8、快速绘图工具9、绘制A3图纸样板图形本课程重点掌握内容：了解如何设置图形的系统参数、样板图、熟悉建立新的图形文件、打开已有文件的方法等。

为以后面进入系统学习准备必要的前提知识。

第3章二维绘图命令1、直线类2、圆类图形3、平面图形4、点5、多段线6、样条曲线7、图案填充本课程重点掌握内容：主要由一些图形元素组成，如点、直线、圆弧、圆、椭圆、矩形、多边形、多段线、样条曲线等几何元素。

Autocad提供了大量的绘图工具，可以帮助用户完成二维图形的绘制。

第4章二维编辑命令1、选择对象2、删除及恢复类命令3、对象编辑4、复制类命令5、改变位置类命令6、改变几何特性类命令7、面域本课程重点掌握内容：二维图形的编辑操作配合绘图命令的使用可以进一步完成复杂图形对象的绘制工作，并可使用用户合理安排和组织图形、保证绘图准确，减少重复，因此，对编辑命令的熟练掌握和使用有助于提高设计和绘图的效率。

选择对象、复制类命令、改变位置类命令、删除及恢复类命令、改变几何特性命令和对象编辑等。

第5章机械图形二维表达方法1、多视图2、剖视图与剖面图3、轴测图4、其他表达方法本课程重点掌握内容：介绍各种机械图形的二维形体表达方法，帮助掌握各种形体表达方法与技巧，达到灵活应用各种形体表达方法。

第6章机械图形尺寸标注方法1、尺寸样式2、标注尺寸3、引线标注4、形位公差本课程重点掌握内容：尺寸标注是绘图设计过程中相当重要的一个环节。

因为图形的主要作用是表达物体的形状，而物体各部分的真实大小和各部分之间的位置只能通过尺寸标注来表达。
