最新CAD轴测图图练习

CAD画衣柜的轴测图教程法方11.打开CAD2013软件进入主界面。

2.输入命令“DS”，打开“草图设置”，在“捕捉和栅格”里面的“捕捉类型”，勾选“等轴测捕捉”,十字光标变成了切斜30°的。

3.按F8打开正交，按F5切换十字光标的倾斜方向。

先画出一个矩形(衣柜的侧板)，600*2800的尺寸，然后CO复制移动18的距离（18是板厚尺寸），然后画出板厚18的连线。

4.同样的方法，CO复制已经画好的侧板移动1762的距离，成了另外一件侧板，然后单独复制做出一条20的收口。

现在的总宽度成了1800。

5.开始画顶底板，L画直线链接左右侧板.。

先链接底板，然后CO复制，向上分别移动80和2100,2800的距离，同时左边侧板的底板也复制向上移动2100的距离;接着将顶封板的线向下移动100，做出顶封板，然后再F5切换方向，移动600做出顶柜的顶板;再删除剪切掉不见光的线条，另外右边做收口的地方，顶柜的侧板高度降低100。

6.画门板和拉手，选中底板线条，输入等分命令“DIV”，均分成4等分，画出线条,再画出拉手，然后复制。

就完成了注意事项：保持打开正交，中间变换倾斜角度需要按F5来回切换。

法方21.打开CAD2013软件进入主界面。

2.新建图，将画好的平面图复制过来。

3.选择视图工具里的左视或右视等，再根据需要选择西南等轴测图或东南等轴测图等,如有需要可旋转图案。

4.根据需要画好等轴测图后，输入命令“UCS”，输入命令“UCS”，再输入命令“N”，再输入命令“V”，等轴测图即可生成新建视图（可以放入平面图中）注意事项：命令:ucs当前UCS 名称:*世界*指定UCS 的原点或[面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] :n （新建）指定新UCS 的原点或[Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] :根据需要输入前面的字母。

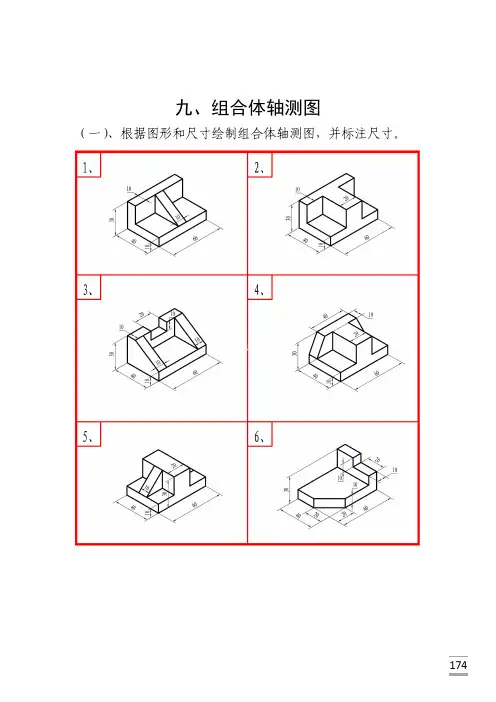

九、组合体轴测图
（一）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

14.8
（二）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（三）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

(四)、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

(五)、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（六）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（七）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（八）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（九）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十一）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十二）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十三）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十四）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十五）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

(十六)、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

（十七）、根据图形和尺寸绘制组合体轴测图，并标注尺寸。

一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。

【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。

图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。

图1—11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。

图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。

图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。

第16章等轴侧图16.1 等轴侧图基础等轴侧图是用相片的方式表达某个实体，以便更清楚地描述实体的外观。

这种类似于相片的实体表达方法是用二维的绘图方法画出实体的三维立体图形；因此，现有的 A u t o C A D 绘图命令如：L I N E 和C O P Y 等同样可以用来画等轴侧图。

本章将介绍等轴侧图绘图基础，即如何在等轴侧投影中绘制普通的、有角度的和圆的实体。

这里还要介绍很多用于绘制等轴侧图的工具，如光标捕捉和等轴侧轴。

将实体按一定角度侧斜以便观察该实体的其它视图，用二维的方法绘制这个实体，展现在观察者面前的是一个三维的图形，这个图形就是等轴侧图。

等轴侧图侧角的生成：从垂直线与水平基线的交点处画出两条3 0°角的直线(见图1 6-1)，由这两个3 0°角形成的方向表示实体实际的二维方向，其中一个方向表示实体的长度方向，另一个方向表示实体的宽度方向，垂直方向在多数情况下表示实体的高度方向。

图1 6-2是某个实体与等轴侧轴相对齐的简单实例。

一旦画好水平线和垂直线，从这两条直线的交点投射出两条3 0°直线，这个交点是等轴侧图的参考点。

在本例中，一旦两条 3 0°直线生成，水平基线不再需要，可以擦掉。

根据观察实体的方式确定哪一条角度线测量实体宽度，哪一条角度线测量实体长度，高度是沿垂直线测量。

图1 6- 2中实体长度是沿左边的3 0°线测量，实体宽度是沿右边的 3 0°线测量，一旦用总长、总宽和总高画出实体的外轮廓后，再加入细节部分，删除和修剪多余的线，完成实体的绘制。

等轴侧图中的孔看上去已不再是圆而是椭圆，等轴侧图中圆的绘制方法将在本章后面详细介绍。

注意，图1 6-3中的实体与图1 6-2中的实体很相似，只是视角不同。

在绘制等轴侧图时图 1 6-1图 1 6-2图 1 6-3存在这样一个问题，现在已经从某个视角绘制了一个等轴侧图，如果想从另一个视角绘制等轴侧图，就需要从零开始重新绘制，生成的是一个与原来完全不同的等轴侧图。

图1：图2：
图3：图4：
图5：图6：
图7：图8：
图9：图10：
图11：图12：
图13：图14：
图15：图16：
图17：图18：
图19：图20：
图21：
图22：
图23：
图24：
图25：
图26：
图27：
图28：
实验三：AutoCAD的复杂图形绘制练习
一、实验目的：
1．熟悉精确绘制图形的方法；
2．掌握较好的图形识别和判读的能力；
3．掌握AutoCAD中各种绘图和编辑命令的综合运用。

4．熟悉图形标注和图形填充的方法
二、实验内容：
按照相关绘图规范完成以下图例的绘制：
1．要求务必遵守相关制图规范；
2．根据需要，设置绘图图层；
3．绘图要求图形清晰准确
4．按照图例进行进行标注和填充。

图1：图2：
图3：图4：
图5：
图6：
图7：
图8：
图9：
图10：
图11:
图12：
图13：
实验四：AutoCAD的图形信息查询
一、实验目的：
1．熟悉查询图形信息的相关命令；
2．掌握查询图形信息的各种方法和常见技巧。

二、实验内容：
1．按照相关绘图规范和要求从J（100，100）点处，绘制
如下的图形：
1．绘制如下图形，并按照相关规范创建一个自己的标注样式，对图形进行标注。

2．在前面绘制的图形中，进一步练习尺寸标注，并对相关标注进行。

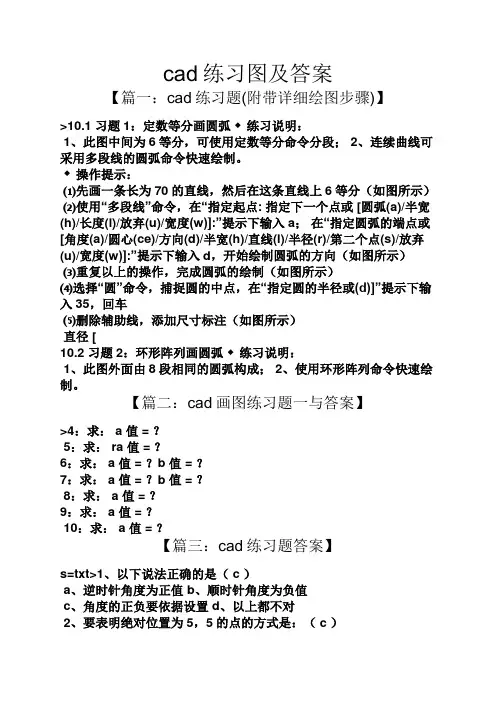

cad练习图及答案【篇一：cad练习题(附带详细绘图步骤)】>10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或 [圆弧(a)/半宽(h)/长度(l)/放弃(u)/宽度(w)]:”提示下输入a；在“指定圆弧的端点或[角度(a)/圆心(ce)/方向(d)/半宽(h)/直线(l)/半径(r)/第二个点(s)/放弃(u)/宽度(w)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或(d)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）直径 [10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

【篇二：cad画图练习题一与答案】>4：求： a 值 = ？5：求： ra 值 = ？6：求： a 值 = ？b 值 = ？7：求： a 值 = ？b 值 = ？8：求： a 值 = ？9：求： a 值 = ？10：求： a 值 = ？【篇三：cad练习题答案】s=txt>1、以下说法正确的是（ c ）a、逆时针角度为正值b、顺时针角度为负值c、角度的正负要依据设置d、以上都不对2、要表明绝对位置为5，5的点的方式是：（ c ）a、@5，5b、#5，5c、5，5d、5〈53、要表示离现在对象4单位远，成37度角的点用（ b ）表示a、4〈37b、@4〈37c、4，37d、37〈44、在cad中为一条直线制作平行线用什么命令最简单（c）a.移动b.镜像c.偏移d.旋转5、一个完整的尺寸由哪几部分组成（d）a.尺寸线、文本、箭头b.尺寸线、尺寸界线、文本、标记c.基线、尺寸界线、文本、箭头d.尺寸线、尺寸界线、文本、箭头6、autocad中用于绘制圆弧和直线结合体的命令为（c）a.圆弧b.构造线c.多段线d.样条曲线7、下列不属于图层设置的范围有ca.颜色b.线宽c.过滤器d.线型8、下列选项中，不属于图层状态控制的有（b）a.冻结/解冻b.修改c.开/关d.解锁/锁定9、要修改cad的绘图背景色，应选择（c）。
