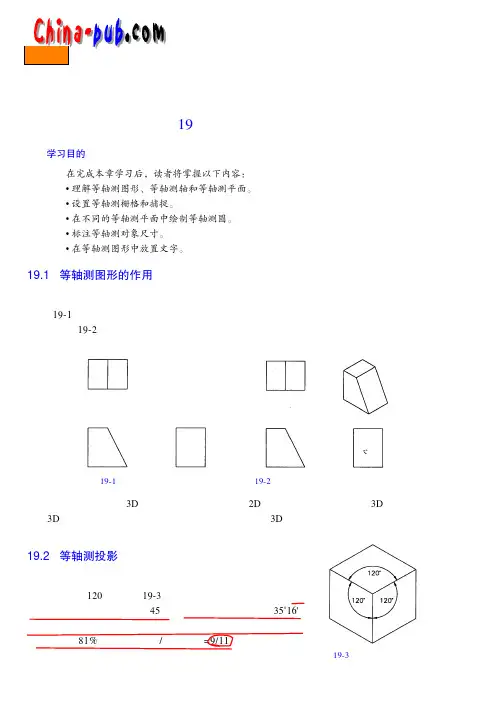

第19章等轴测图形学习目的在完成本章学习后,读者将掌握以下内容:• 理解等轴测图形、等轴测轴和等轴测平面。
• 设置等轴测栅格和捕捉。
• 在不同的等轴测平面中绘制等轴测圆。
• 标注等轴测对象尺寸。
• 在等轴测图形中放置文字。
19.1 等轴测图形的作用等轴测图形通常用于帮助想像对象的形状。
例如,如果已知一个对象的正交投影视图(见图1 9-1),需要花时间将信息组合在一起以想像对象的形状。
但是,如果已知一个等轴测图形(见图1 9-2),则想像对象的形状要容易得多。
因此,等轴测图形广泛地应用于工程中,以辅助于产品和其特征的理解。
图19-1 对象的正交投影视图图19-2 具有等轴测图形的正交投影视图等轴测图不可以与3 D图形混淆。
等轴测图形是2 D平面中的一个二维图形。
3 D图形是对象的真3 D模型,该模型可以从任何方向进行旋转与观察。
3 D模型可以是一个线框模型、表面模型或实心体模型。
19.2 等轴测投影等轴测含意为“等量”,因为等轴测图形的三个主轴之间的三个角度都是1 20°(见图1 9-3)。
得到等轴测视图的方法是:先绕假想的垂直轴将对象旋转4 5°,然后使对象向前倾斜3 5˚16'。
如果将点和边投影到前平面中,则边的投影长度将缩短,大约为实际边长的8 1%(等轴测长度/实际长度= 9/11)。
但是,等轴测图形总是以全比例绘制的,因为其目的是帮助用户想像对象的实图19-3 等轴测图形的主轴际形状。
等轴测图形并不按对象的实际大小描述对象。
实际的尺寸、公差和特征符号必须在正交投影视图中给出。
同时,也最好避免在等轴测图形中显示任何虚线,除非它们显示了对象的重要特征或有助于理解对象的形状。
19.3 等轴测轴与平面等轴测图形有三个轴:右水平轴(P 0,P 1)、垂直轴(P 0,P 2)和左水平轴(P 0,P 3)。
两个水平轴与水平方向或X轴(X 1,X 2)成3 0°角。
CAD轴测图的绘制一、绘图基础:轴测图是一种在二维空间内快速表达三维形体的最简单的方法,通过轴测图,可以快速获得物体的外形特征信息,进一步了解产品的设计。
1、绘制方法1)坐标法对于完整的立体,可以采用沿坐标轴的方向测量,按坐标轴画出各顶点的位置,然后连线绘图。
2)切割法对于不完整的立体,可先画出完整的轴测图,然后再利用切割的方法画出不完整的部分。
3)组合法对于较复杂的形体,可将其分成若干个基本形状,在相应的位置上逐个画出,然后将各部分形体组合起来。
2、轴测作图模式——Isoplane执行轴测投影模式的方法有:1)通过“工具——草图设置”菜单的“捕捉和栅格”选项卡,设置“捕捉类型和样式”区的“等轴测捕捉模式”为当前模式。
2)通过捕捉(Snap)命令的类型(Style)选项,设置成“等轴测”的捕捉栅格类型在不同的等轴测平面(图5-1)间转换方法有以下三种:1. 命令:Isoplane输入等轴测平面设置[左(L)/上(T)/右(R)] <左>:2. Ctrl+ E3. F5图5-1 等轴测平面在轴测模式下注写文字:在轴测模式下注写文字,文字必须设置倾斜和旋转才能看上去处于等轴测面上,而且设置的角度应该是30°和-30左等轴测面上:文字的倾斜角度为-30 °,旋转角度为-30 °;右等轴测面上:文字的倾斜角度为30 °,旋转角度为30 °;上等轴测面上:文字的倾斜角度为-30 °,旋转角度为30 °;文字的倾斜角度为30 °,旋转角度为-30 °。
在轴测模式下标注尺寸:与水平面倾斜30°的尺寸标注样式图5-2 等轴测文字样式图5-3 等轴测尺寸标注样式3、在轴测作图模式绘图在等轴测模式下同样可以绘制一般的图形,但要绘制处于等轴测平面上的图形时,应该使用正交模式绘制直线并使用圆和椭圆中的等轴测选项来绘制圆和椭圆。

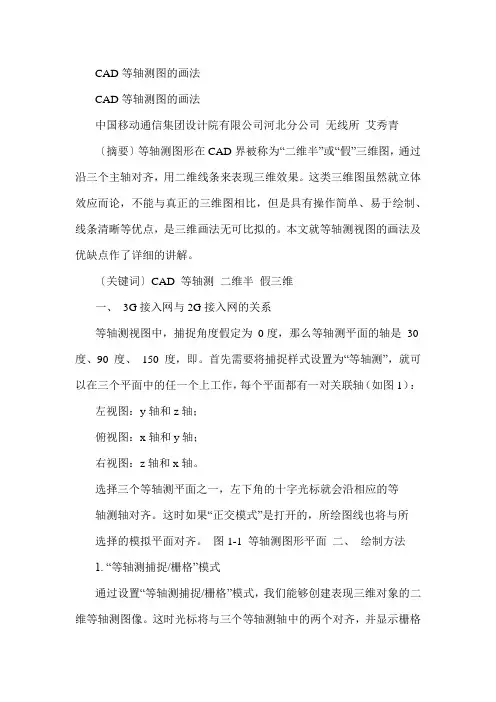

CAD等轴测图的画法CAD等轴测图的画法中国移动通信集团设计院有限公司河北分公司无线所艾秀青〔摘要〕等轴测图形在CAD界被称为“二维半”或“假”三维图,通过沿三个主轴对齐,用二维线条来表现三维效果。
这类三维图虽然就立体效应而论,不能与真正的三维图相比,但是具有操作简单、易于绘制、线条清晰等优点,是三维画法无可比拟的。
本文就等轴测视图的画法及优缺点作了详细的讲解。
〔关键词〕CAD 等轴测二维半假三维一、3G接入网与2G接入网的关系等轴测视图中,捕捉角度假定为0度,那么等轴测平面的轴是30 度、90 度、150 度,即。
首先需要将捕捉样式设置为“等轴测”,就可以在三个平面中的任一个上工作,每个平面都有一对关联轴(如图1):左视图:y轴和z轴;俯视图:x轴和y轴;右视图:z轴和x轴。
选择三个等轴测平面之一,左下角的十字光标就会沿相应的等轴测轴对齐。
这时如果“正交模式”是打开的,所绘图线也将与所选择的模拟平面对齐。
图1-1 等轴测图形平面二、绘制方法1. “等轴测捕捉/栅格”模式通过设置“等轴测捕捉/栅格”模式,我们能够创建表现三维对象的二维等轴测图像。
这时光标将与三个等轴测轴中的两个对齐,并显示栅格点。
用户可以沿三个等轴测平面之一轻易对齐对象,创建等轴测图形更为容易。
设置如果你用的是AutoCAD R14,步骤是:CAD等轴测图的画法1).选择tool->Drawing Aids…;2).如果你用的是AutoCAD 2002,步骤是:1).2).3).选择菜单“工具”->“草图设置…”,选择“捕捉和栅格”选项卡,在“捕捉类型和样式中”选项组内,选择“栅格捕捉”样式为“等轴测捕捉”。
变为。
将Isometric Snap/Grid设置为on。
这时,屏幕上的自动捕捉标记,就是代表鼠标的十字光标,将由遍历在命令行内输入命令“isoplane”,系统将提示“输入等轴测平面设置[左(L)/上(T)/右(R)]: ”,可以方便地随意选择需要的视图,十字光标也依次变为、和。
1 引言轴测图具有较强的立体感、接近于人们的视觉效果、能准确地表达形体的表面形状和相对位置、具有良好的度量性,在工程领域中应用较为广泛。
用AutoCAD在轴测图中绘制和标注符合人们视觉效果、具有真实感和立体感的文字和尺寸是有一定难度的。
下面以图1支架正等轴测图为例,介绍使用AutoCAD2010绘制文字和标注尺寸的方法与技巧。
图1 支架正等轴测图2 绘制文字正等轴测图的三个轴测轴X1、Y1、Z1与通用坐标系(WCS)x轴的夹角分别是30°、15 0°和90°。
一个实体的轴测投影只有三个可见平面,这三个面是进行画线、找点等绘图操作的基准平面,将平行于Y1OZ1、X1OZ1、X1OY1平面的分别称为左(融)、右(Right)和上(T op)正等轴测平面,见图2。
图2 正等轴测平面及其轴测轴为保证某个轴测平面中的文本符合视觉效果在该平面内,必须根据各轴测平面的位置特点先将文字倾斜某个角度,然后再将文字旋转至与轴测轴平行的位置,以增强其立体感。
2.1轴测面上各文本的倾斜与旋转规律文字的倾斜角是指相对于WCS坐标系Y轴正方向倾斜的角度,角度小于0,则文字向左倾斜;反之,文字向右倾斜。
文字的旋转角是指相对于wCS坐标系x轴正方向,绕以文字起点为原点进行旋转的角度,按逆时针方向旋转,角度为正,反之,角度为负。
各轴测面上文本的倾斜与旋转角度,见表1;注写文字后的效果,见图3。
表1 各文本的倾斜与旋转角度图3 轴测面上文本的注写效果2.2创建两个文字样式为便于记忆,创建样式名为“右X上Y左z倾斜30”,“右Z上X左Y倾斜-30”的两个文字样式,分别对应文字倾斜角为30°和-30°。
以创建名为“右x上Y左z倾斜30”的文字样式为例,来介绍其操作方法:单击图标,在【文字样式】对话框中单击【新建】按钮,再在【新建文字样式】对话框的【样式名】文本框中输入“右x上Y左z倾斜30”,单击【确定】按钮;然后,进行如图4所示的设置,单击【应用】按钮。
CAD轴测图绘制方法与示范CAD(计算机辅助设计)软件是现代工程设计中不可或缺的工具,它大大简化了设计师的工作流程并提高了效率。
在CAD软件中,绘制轴测图是常见的任务之一,本文将介绍CAD软件中绘制轴测图的方法与示范。
首先,打开CAD软件并创建一个新的绘图文件。
选择合适的绘图单位和比例,确保绘制出的图形符合实际要求。
绘制基础图形是绘制轴测图的第一步。
CAD软件提供了多种基础绘图工具,如线、圆、矩形等。
通过这些工具,可以快速绘制出需要的基础图形。
在绘制轴测图时,需要使用到轴测图的三个视角:俯视图、主视图和左、右视图。
通常,我们选择三个视角中的两个进行绘制:首先,绘制俯视图。
俯视图是俯视观察物体的视角,可以看到物体的顶面。
选择“绘制”工具箱中的“直线”工具,在工作区上点击鼠标左键,绘制出物体的底面。
接下来,选择“拉伸”工具,选择底面并指定拉伸的高度,即可完成物体的俯视图绘制。
其次,绘制主视图。
主视图是从正面观察物体的视角,可以看到物体的前面。
选择“绘制”工具箱中的“直线”工具,绘制出物体的前面。
根据需要,可以使用其他绘图工具进行细节的添加和修饰。
最后,绘制左、右视图。
左、右视图是从侧面观察物体的视角,可以看到物体的一侧。
选择“旋转”工具,选择主视图并指定旋转轴,将视角调整到适当的侧面视角。
使用“复制”工具,复制主视图并将其旋转到相应的侧面视角,即可完成左、右视图的绘制。
在绘制轴测图时,还可以根据需要添加细节和修饰。
CAD软件提供了许多绘图工具和修饰选项,如填充、阴影、文字等。
通过使用这些工具,可以使轴测图更加真实和生动。
在绘制完成后,可以对轴测图进行调整和修正。
CAD软件提供了移动、缩放、旋转等操作,可以对轴测图进行调整和修正。
通过这些操作,可以使轴测图更加准确和符合实际要求。
最后,保存绘制好的轴测图。
选择“文件”菜单中的“保存”选项,并选择保存的文件格式和路径,即可保存绘制好的轴测图。
绘制轴测图是CAD软件中常见的任务之一。
CAD轴测图实用技巧技巧:1.轴测图里的螺纹是要阵列才能画出来不过先要设置成轴测视图,请按照这个步骤来,右击设置捕捉,在里面找到轴测视图打勾,然后关闭图上就会出现一个叉字形,F5就是切换方向的这时访就可以用"el"命令画图了2. 如果捕捉角度是0,那么等轴测平面的轴是30 度、90 度和150 度。
将捕捉样式设置为“等轴测”后,可以在三个平面中的任一个平面上工作,每个平面都有一对关联轴:左平面。
捕捉和栅格沿90 和150 度轴对齐。
上平面。
捕捉和栅格沿30 和150 度轴对齐。
右平面。
捕捉和栅格沿30 和90 度轴对齐。
选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。
例如,打开“正交”时,指定点将沿正在上面绘图的模拟平面对齐。
因此,可以先绘制上平面,然后切换到左平面绘制另一侧,接着再切换到右平面完成图形。
3.在轴测图里面```你输入命令ucs——v这时候十字光标从以前的三维状态改成了二维状态,这时候你就可以标注了,不过标注的数值要改``因为在这中状态下标注都是不准确的``4.轴测图是平面图不是立体图,只是视觉效果是立体的!标注和2维平面图标住一样!只是标住后对尺寸界线要旋转(打开正交就能很方便的旋转到你要的角度),不然标注会有角度差!QQ:4398967,不会再问我.-----风力花下5. 三维中画好后消隐就是轴测图了6. 输入UCS 回车输入X 回车(将坐标轴沿按X轴旋转)输入90(指定旋转角度)回车新生成的坐标的XY平面就是旧坐标的X-Z平面了此时做圆(圆即可,不必做椭圆), 就在当前坐标XY面上做, 当然也就是修改坐标以前的XZ面了被画完以后输入UCS 再按两次回车将坐标恢复到默认坐标,完成.关于轴侧图画圆:1. 启动轴侧环境:右键对象捕捉/设置,打开草图设置工具栏;点极轴追踪,设置增量角为30度;点捕捉和删格,设置为等轴侧捕捉;确定,关闭.2.点椭圆命令,选择等轴侧圆选项(I)回车;选择圆心......这就不用教了吧.F5键可以切换模拟3D坐标中XY XZ YZ面,使做的图在自己想画的"平面"上.你可以选中圆心后(半径先别输入)连续按F5自己琢磨一下F5的作用. 很容易学会的7.正等轴测图画法的大致步骤是什么?第一步,画出竖直的OZ轴,自OZ轴从O点,向右下方120度,画出OY轴,再旋转120度,画出OX轴。
cad轴测图如何绘制一、3G接入网与2G接入网的关系等轴测视图中,捕捉角度假定为0度,那么等轴测平面的轴是30 度、90 度、150 度,即首先需要将捕捉样式设置为“等轴测”,就可以在三个平面中的任一个上工作,每个平面都有一对关联轴:左视图:y轴和z轴;俯视图:x轴和y轴;右视图:z轴和x轴。
选择三个等轴测平面之一,左下角的十字光标就会沿相应的等轴测轴对齐。
这时如果“正交模式”是打开的,所绘图线也将与所选择的模拟平面对齐。
二、绘制方法1.“等轴测捕捉/栅格”模式通过设置“等轴测捕捉/栅格”模式,我们能够创建表现三维对象的二维等轴测图像。
这时光标将与三个等轴测轴中的两个对齐,并显示栅格点。
用户可以沿三个等轴测平面之一轻易对齐对象,创建等轴测图形更为容易。
设置如果你用的是AutoCAD 14,步骤是:1).选择tool->Drawing Aids…;2).将Isometric Snap/Grid设置为on。
如果你用的是AutoCAD 2002,步骤是:1).选择菜单“工具”->“草图设置…”,2).选择“捕捉和栅格”选项卡,3).在“捕捉类型和样式中”选项组内,选择“栅格捕捉”样式为“等轴测捕捉”。
这时,屏幕上的自动捕捉标记,就是代表鼠标的十字光标,将由变为。
在命令行内输入命令“isoplane”,系统将提示“输入等轴测平面设置[左(L)/上(T)/右(R)]: ”,可以方便地随意选择需要的视图。
我自己习惯使用更简洁的方法:按F5 键或CTRL+E 组合键,将按顺序遍历左视图、右视图、上视图(即俯视图)。
创建图形当选用“正交”状态时,划出的线条被限制为平行y轴和z轴、平行x轴和y轴、平行z轴和x 轴,能够很容易地创建等轴测图形。
与平面绘制相同,“正交”状态也是通过F8或状态栏的“正交”按钮来选择的。
需要注意的是,等轴测图形中的圆的画法不同于平面图,将在下文有所表述。
2.等轴测圆的画法。
3.等轴测视图中的圆是不能使用平面圆的CIRCEL来画的,而要用椭圆ELLIPSE来画。

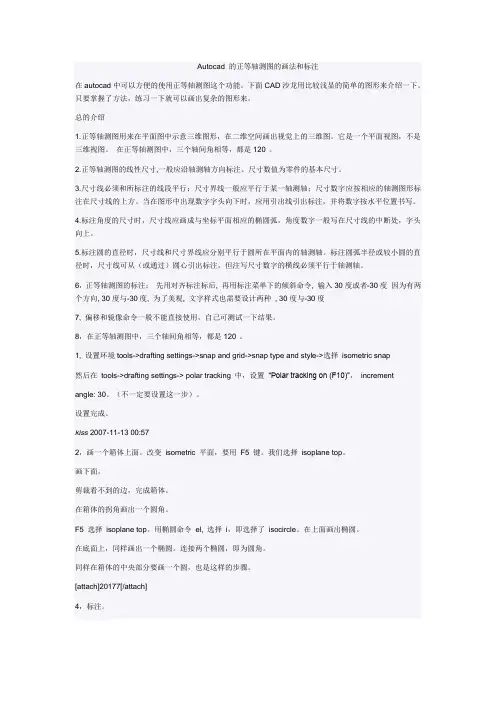

Autocad 的正等轴测图的画法和标注在autocad中可以方便的使用正等轴测图这个功能。
下面CAD沙龙用比较浅显的简单的图形来介绍一下。
只要掌握了方法,练习一下就可以画出复杂的图形来。
总的介绍1.正等轴测图用来在平面图中示意三维图形,在二维空间画出视觉上的三维图。
它是一个平面视图,不是三维视图。
在正等轴测图中,三个轴间角相等,都是120°。
2.正等轴测图的线性尺寸,一般应沿轴测轴方向标注。
尺寸数值为零件的基本尺寸。
3.尺寸线必须和所标注的线段平行;尺寸界线一般应平行于某一轴测轴;尺寸数字应按相应的轴测图形标注在尺寸线的上方。
当在图形中出现数字字头向下时,应用引出线引出标注,并将数字按水平位置书写。
4.标注角度的尺寸时,尺寸线应画成与坐标平面相应的椭圆弧,角度数字一般写在尺寸线的中断处,字头向上。
5.标注圆的直径时,尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴。
标注圆弧半径或较小圆的直径时,尺寸线可从(或通过)圆心引出标注,但注写尺寸数字的横线必须平行于轴测轴。
6,正等轴测图的标注:先用对齐标注标后, 再用标注菜单下的倾斜命令, 输入30度或者-30度因为有两个方向, 30度与-30度, 为了美观, 文字样式也需要设计两种, 30度与-30度7, 偏移和镜像命令一般不能直接使用,自己可测试一下结果。
8,在正等轴测图中,三个轴间角相等,都是120°。
1, 设置环境tools->drafting settings->snap and grid->snap type and style->选择isometric snap然后在tools->drafting settings-> polar tracking 中,设置“Polar tracking on (F10)”,incrementangle: 30。
(不一定要设置这一步)。
设置完成。
kiss 2007-11-13 00:572,画一个箱体上面。
用AutoCAD 绘制轴测图方法综述摘要:手工绘制轴测图过程通常较繁,目前工程图样基本上使用计算机绘制。
使用autocad绘轴测图的方法与手工作图方法既有相似之处又有很大的不同。
本文根据作者多年来在autocad教学实践中所积累的经验,介绍了使用autocad绘制轴测图的四种方法。
其中方法一至三是利用autocad原有的功能生成轴测图,方法四是本文独创性的方法,该方法借助于autocad的二维编辑命令来直接生成轴测图。
对四种方法进行了比较并论述了各种方法的适用范围。
关键词:autocad;轴测图;绘制方法中图分类号:tp391.72轴测图具有形象直观、富有立体感的优点,可以帮助读图能力较弱的人员正确地想象出复杂物体的三维形状,所以在工程上对于空间形状较难想象的物体,需要绘制出其轴测图作为辅助图样使用。
轴测图一般包括正等轴测图、正二轴测图和斜二轴测图。
轴测图的作图比较复杂,根据作者本人长期使用cad绘图软件的经验积累,可将使用该软件绘轴测图的方法归纳为以下四种。
1 在autocad中用绘制平面图的方法绘制轴测图轴测图属于二维图形,这种方法就是根据手工会轴测图的原理,借助于cad的各种二维绘图工具以及各种对二维图形的编辑工具直接在平面上绘制物体的轴测图。
如果物体的表面全部由平面围成,那么其轴测图中只包含各种不同位置的直线段。
绘制这些直线段主要使用“坐标定点法”[1]确定出直线两端点的位置,然后连线。
如果物体的表面包含曲面,那么必然会出现曲线。
如果物体表面的曲线仅为与各坐标面平行的圆或圆弧,这些圆或圆弧的轴测图均为椭圆或椭圆弧,所以对于这类物体,使用本方法适合于绘制其正等轴测图。
在cad中首先将栅格捕捉样式设置为“正等轴侧模式”,此时十字光标变为与某两个正等轴测轴平行,按“f5”键可使十字光标切换为与另一对轴测轴平行;使用cad中“绘制正等轴测圆”命令,根据圆或圆弧的半径即可直接得到它们的轴测图椭圆或椭圆弧,如图1所示。

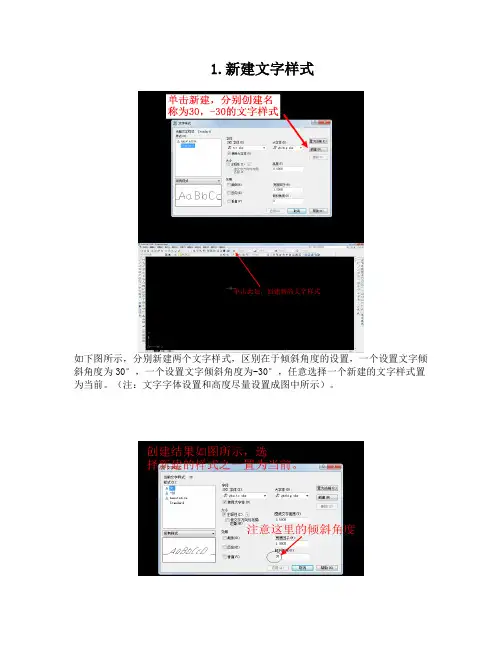

1.新建文字样式如下图所示,分别新建两个文字样式,区别在于倾斜角度的设置,一个设置文字倾斜角度为30°,一个设置文字倾斜角度为-30°,任意选择一个新建的文字样式置为当前。
(注:文字字体设置和高度尽量设置成图中所示)。
到此,文字样式设置结束。
这里我将文字样式30置为当前,然后关闭文字样式窗口。
(注:可以将文字样式命名为倾斜30度和倾斜负30度,便于理解。
文中我简单以30,-30代替)2.更改标注样式的文字样式设置。
如下图,单击打开标注样式管理器,打开想要使用的标注样式,这里我选择默认样式,然后单击修改,单击文字,然后单击文字样式右边的下拉三角,选择30这个文字样式(注:如果第一步将-30置为当前,则在这里将尺寸的标注样式文字也选择为-30),具体操作步骤如下图:3.进行轴测图的尺寸标注,在标注之前先检查文字样式设置是否正确,如图,查看文字样式30是否为当前。
若不是,修改。
4.进行轴测图的尺寸标注。
如图所示,我绘制了一个示例图,为200×100×50的矩形,然后进行标注。
5.修改尺寸方向选择尺寸100,单击标注,单击倾斜,在命令提示栏输入30,按回车键,如下图所示:如图,即为尺寸100修改后的效果。
6.重复步骤5,依次修改尺寸200和50,注意:输入倾斜的角度时,如果倾斜30度不符合要求,就倾斜-30度即可。
下图为文字样式选择30,尺寸标注文字样式选择为30的轴测图标注效果,请自行对照修改:谢谢您的认真观看与学习,如果想学习更多技巧,学习更多的软件操作技能,我向您强烈推荐一个供大家自学的网站,个人认为其网站为当前国内最优秀,教程讲解最详细,课程最多,资源最多的网站。
,学习永无止境,预祝您工作顺利,前程似锦!。
CAD等轴测图的画法中国移动通信集团设计院有限公司河北分公司无线所艾秀青〔摘要〕等轴测图形在CAD界被称为“二维半”或“假”三维图,通过沿三个主轴对齐,用二维线条来表现三维效果。
这类三维图虽然就立体效应而论,不能与真正的三维图相比,但是具有操作简单、易于绘制、线条清晰等优点,是三维画法无可比拟的。
本文就等轴测视图的画法及优缺点作了详细的讲解。
〔关键词〕CAD 等轴测二维半假三维一、3G接入网与2G接入网的关系等轴测视图中,捕捉角度假定为 0度,那么等轴测平面的轴是 30 度、90 度、 150 度,即。
首先需要将捕捉样式设置为“等轴测”,就可以在三个平面中的任一个上工作,每个平面都有一对关联轴(如图1):左视图:y轴和z轴;俯视图:x轴和y轴;右视图:z轴和x轴。
选择三个等轴测平面之一,左下角的十字光标就会沿相应的等轴测轴对齐。
这时如果“正交模式”是打开的,所绘图线也将与所选择的模拟平面对齐。
图1-1 等轴测图形平面二、绘制方法1. “等轴测捕捉/栅格”模式通过设置“等轴测捕捉/栅格”模式,我们能够创建表现三维对象的二维等轴测图像。
这时光标将与三个等轴测轴中的两个对齐,并显示栅格点。
用户可以沿三个等轴测平面之一轻易对齐对象,创建等轴测图形更为容易。
设置如果你用的是AutoCAD R14,步骤是:1).选择tool->Drawing Aids…;2).将Isometric Snap/Grid设置为on。
如果你用的是AutoCAD 2002,步骤是:1).选择菜单“工具”->“草图设置…”,2).选择“捕捉和栅格”选项卡,3).在“捕捉类型和样式中”选项组内,选择“栅格捕捉”样式为“等轴测捕捉”。
这时,屏幕上的自动捕捉标记,就是代表鼠标的十字光标,将由变为。
遍历在命令行内输入命令“isoplane”,系统将提示“输入等轴测平面设置 [左(L)/上(T)/右(R)]: ”,可以方便地随意选择需要的视图,十字光标也依次变为、和。
2022CAD中级考试真题模拟及答案(2)共70道题1、机件向不平行于基本投影面投影所得的视图叫()。
(单选题)A. 斜视图B. 基本视图C. 辅助视图D. 局部视图试题答案:A2、读组合体的基本方法是()和线面分析法。
(单选题)A. 形体分析法B. 线面分析法C. 形体组合法D. 空间想象法试题答案:A3、四心圆法画椭圆,小圆的圆心在()。
(单选题)A. 短轴上B. 长轴上C. 共轭直径上D. 圆心上试题答案:B4、带圆角底版的正等轴测图,首先要画出()。
(单选题)A. 底版的轴测图B. 圆角的轴测图C. 定出轴测轴D. 定出坐标圆点试题答案:A5、平面与()相交,且截平面平行于立体轴线时,截交线形状为双曲线。
(单选题)A. 圆柱B. 圆锥C. 圆球D. 椭圆试题答案:B6、用VPOINT命令输入视点的坐标值(1,1,1)后,看到的结果是()。
(单选题)A. 西南等轴测视图B. 东南等轴测视图C. 东北等轴测视图D. 西北等轴测视图试题答案:C7、斜度的标注包括()、斜度符号、斜度值。
(单选题)A. 指引线B. 斜度C. 数字D. 字母试题答案:A8、投影面垂直面变换为投影面平行面时,设立的()必须平行于平面积聚为直线的那个投影。
(单选题)A. 旧投影轴B. 新投影轴C. 新投影面D. 旧投影面试题答案:B9、光源的种类有()。
(多选题)A. 聚光灯B. 环境光源C. 平行光源D. 点光源试题答案:A,C,D10、两曲面立体相交,其表面交线称为()。
(单选题)A. 相贯线B. 截交线C. 平面曲线D. 空间曲线试题答案:A11、用VPOINT命令,输入视点坐标值(-1,-1,1)后,结果同三维视图()。
(单选题)A. 东南等轴测视图B. 西南等轴测视图C. 东北等轴测视图D. 西北等轴测视图试题答案:A12、采用()时,螺栓直径为d,平垫圈外径为2.2d,内径为1.1d,厚度为0.15d。
(单选题)A. 规定画法B. 夸大画法C. 比例画法D. 简化画法试题答案:C13、画正六棱柱的正等轴测图,一般先画出()。
手把手教你C轴测图的绘制方法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】手把手教你C A D轴测图的绘制方法轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:与X轴平行的线,极坐标角度应输入30°,如@50<30。
与Y轴平行的线,极坐标角度应输入150°,如@50<150。
与Z轴平行的线,极坐标角度应输入90°,如@50<90.所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例:在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形。
2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C闭合,如下图1。
如何在CAD中创建精确的等轴视图在CAD软件中创建精确的等轴视图是一项非常重要的技巧,它能够帮助我们准确地表达设计图纸中的物体形状与尺寸。
本文将介绍一种简单而实用的方法来实现这一目标。
首先,我们需要了解等轴视图的概念。
等轴视图是指平行于三个主轴(X轴,Y轴和Z轴)的三个视图:俯视图、正视图和左视图。
在这种视图下,物体的尺寸在各个方向上都是等比例放大的,使我们可以更直观地观察和理解物体的形状。
接下来,我们将从一个简单的二维线框图开始创建等轴视图。
第一步,我们需要先绘制俯视图。
选择绘图工具,使用线段工具绘制物体的外轮廓。
根据实际情况,选取合适的比例,在画布中绘制出物体在俯视图中的形状。
第二步,绘制正视图。
在CAD软件中,可以选择“正交工具”来帮助我们绘制正视图。
该工具可以使绘制的线条垂直于俯视图,并具有相同的长度和角度。
根据俯视图的线条,在侧面重叠的位置再绘制一层线条,形成正视图。
第三步,绘制左视图。
同样使用“正交工具”,绘制与前两个视图不同角度的线条。
注意保持线条的长度和角度与前两个视图一致。
完成上述操作后,我们已经成功创建了等轴视图。
通过查看这些视图,我们可以更好地理解物体的形状和尺寸。
如果需要,我们还可以在这些视图中标注出各个部分的尺寸信息,以便更详细地描述物体。
当然,有时候我们需要在CAD软件中创建更为复杂的等轴视图,例如包含多个物体或有更多细节的视图。
在这种情况下,我们可以运用CAD软件提供的复制和移动工具来快速制作出所需的视图。
总的来说,在CAD软件中创建精确的等轴视图需要一定的技巧和经验。
通过掌握绘制俯视图、正视图和左视图的方法,以及合理运用CAD软件的工具,我们可以轻松地完成这项任务。
值得一提的是,除了使用CAD软件绘制等轴视图,我们还可以通过其他辅助工具来创建这些视图。
例如,有一些在线绘图工具和手机应用程序可以帮助我们更方便地制作等轴视图。
需要根据实际情况选择合适的工具,并依据其操作说明进行绘制。
CAD绘制等轴测图怎么设置
很多设计师在绘制三视图的过程中都会在图纸的下方绘制一个立体图形,这样能很直观的表现出图形的形状和结构,那么大家知道CAD绘制等轴测图怎么设置吗?下面是店铺整理的CAD绘制等轴测图怎么设置的方法,希望能帮到大家!
CAD绘制等轴测图设置的方法
一、绘制等轴测图形的基本设置
要直接绘制二维等轴侧图,需要充分利用栅格的栅格捕捉。
首先要将栅格的捕捉类型设置为等轴侧捕捉,如果绘制图形尺寸都是比较整的数,可以打开栅格捕捉。
等轴侧捕捉的设置方法如下:
在栅格或栅格捕捉按钮上右键,点“设置”,在草图设置对话框的“捕捉类型”中点选“等轴侧捕捉”即可,如下图所示。
二、视图的切换
在绘制二维轴测图的过程中,需要绘制三维模型的不同侧面,需要在不同的视图间进行切换。
系统为我们提供了“俯视”“左视”“右视”三个视图,按“F5”可在视图间快速切换。
大家要注意在不同视图中坐标的变化,因为坐标显示的是当前视图中的正交形态。
注:二维轴测图中,不同视图的正交模式是在30°、90°、150°三个角度中相互转换的。
三、绘图注意事项
在绘制二维轴测图时偏移和镜像命令虽可以使用,但有时不一定能达到需要的效果,因此需要用复制(CO)命令来达到偏移或者镜像的效果。
以偏移命令为例,大家可以看一下偏移和复制效果对比。
同样是将底边向上偏移5,而复制后的效果才是我们想要的。
v三维图画图(轴测图制作)轴测图步骤:1.设置等轴测捕捉:AutoCAD下方【捕捉按钮】——【右键】——【设置】——【转换成轴侧捕捉】——【确定】2.输入指令【OP空格】,将光标设置为50%,3.F8键打开正交5.按F5键(Ctr+E)切换画图空间,注意在等轴测图下。
画长方体或正方体6.复制图形:轴测图不能用【偏移】命令,只能用【复制CO】命令。
(1)复制对象:输入【CO】命令再选择对象(或右键——复制选择);(2)指定基点:复制对象后,必须按【enter键】,才能选择基点。
(3)改变方向:按F5键(Ctr+E)改变画图空间,输入距离,点击【enter键】图选中对象并复制方体的面中画圆注意:轴测图不能使用【圆】命令,只能用【椭圆el】(单词ellipse)命令(1)输入【椭圆命令el】,再输入【等轴测圆I】(2)找到圆心,按F5键切换空间,输入半径,按【enter键】缩放视图输入【Z】命令,输入缩放比例0.1等等轴侧图标注(1)采用直线和F5键画出图形;(2)画完图形后,用【TR+空格】修剪命令对需要隐藏的图形进行剪切。
(3)图纸标注:选择【对齐标注】,默认情况下,标注线、标注文字会与对象成30角。
轴侧图标注步骤:(1)文字倾斜角度修改:●文字的倾斜度修改只能使用【文字样式】来●设置标注样式(键盘D)和文字样式(ST命令)●思路:新建文字样式——注释样式中设置文字样式——应用中选择文字样式●新建文字样式有两种:30度、负30度(2)标注线倾斜角度修改:只能用DED命令修●思路:输入DED命令——选择对象——enter键——选择基准线或者输入角度标注文字的修改1.新建【文字样式】:新建倾斜30和-30两种文字样式,根据需求选择样式。
●输入【ST+空格】命令;●创建文字样式:点击屏【创建】●输入文字样式名称:30度倾斜,如图所示,点击【确定】●在倾斜角度中输入30●创建文字样式:点击屏【创建】;●输入文字样式名称:负30度倾斜;●在倾斜角度中输入-302.设置【文字样式】,输入命令【D】,分别选择【新建】,分别命名为倾斜30角和-30度角。
