cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。
2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。
3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。
4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。
二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。
2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。
3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。
4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。
三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。
2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。
3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。
4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。
注意事项：- 确保所有图形的尺寸准确无误。
- 标注清晰，易于理解。
- 图层管理有序，便于后续修改和维护。
练习目的：- 熟练掌握CAD软件的基本操作。
- 理解并应用工程绘图的标准和规范。
- 提高空间想象能力和几何绘图能力。
练习提示：- 练习时，注意观察图形之间的关系和比例。
- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。
- 练习完成后，检查图纸的完整性和准确性。
请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。
祝你练习愉快！。

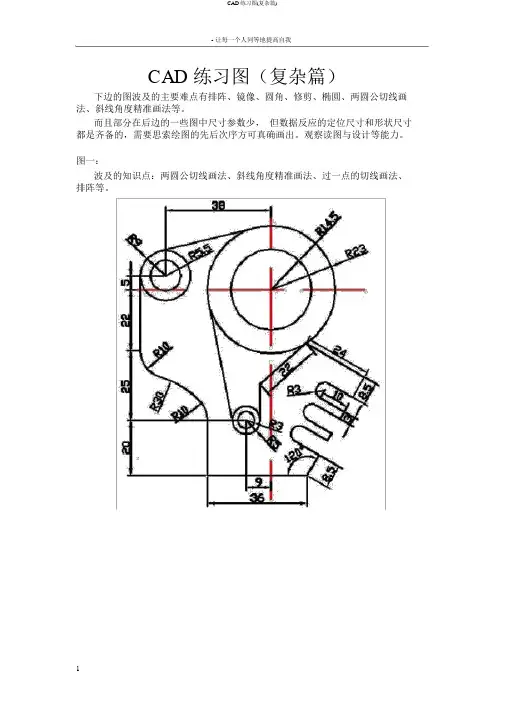

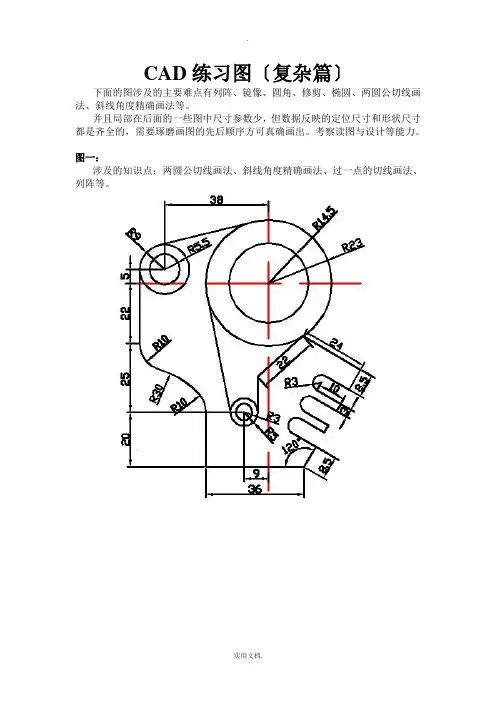

CAD练习图〔复杂篇〕
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。
并且局部在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。
图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
下列图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。
并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
CAD轴测图的绘制一、绘图基础：轴测图是一种在二维空间内快速表达三维形体的最简单的方法，通过轴测图，可以快速获得物体的外形特征信息，进一步了解产品的设计。
1、绘制方法1）坐标法对于完整的立体，可以采用沿坐标轴的方向测量，按坐标轴画出各顶点的位置，然后连线绘图。
2）切割法对于不完整的立体，可先画出完整的轴测图，然后再利用切割的方法画出不完整的部分。
3）组合法对于较复杂的形体，可将其分成若干个基本形状，在相应的位置上逐个画出，然后将各部分形体组合起来。
2、轴测作图模式——Isoplane执行轴测投影模式的方法有：1）通过“工具——草图设置”菜单的“捕捉和栅格”选项卡，设置“捕捉类型和样式”区的“等轴测捕捉模式”为当前模式。
2）通过捕捉（Snap）命令的类型（Style）选项，设置成“等轴测”的捕捉栅格类型在不同的等轴测平面（图5-1）间转换方法有以下三种：1. 命令：Isoplane输入等轴测平面设置[左(L)/上(T)/右(R)] <左>:2. Ctrl+ E3. F5图5-1 等轴测平面在轴测模式下注写文字：在轴测模式下注写文字，文字必须设置倾斜和旋转才能看上去处于等轴测面上，而且设置的角度应该是30°和-30左等轴测面上：文字的倾斜角度为-30 °，旋转角度为-30 °；右等轴测面上：文字的倾斜角度为30 °，旋转角度为30 °；上等轴测面上：文字的倾斜角度为-30 °，旋转角度为30 °；文字的倾斜角度为30 °，旋转角度为-30 °。
在轴测模式下标注尺寸：与水平面倾斜30°的尺寸标注样式图5-2 等轴测文字样式图5-3 等轴测尺寸标注样式3、在轴测作图模式绘图在等轴测模式下同样可以绘制一般的图形，但要绘制处于等轴测平面上的图形时，应该使用正交模式绘制直线并使用圆和椭圆中的等轴测选项来绘制圆和椭圆。
CAD最常见的50个平面图形练习效果及尺寸
练习NO.01
练习NO.02
练习NO.03
练习NO.04
练习NO.05
练习NO.06
练习NO.07
练习NO.08
练习NO.09
练习NO.10
练习NO.11
练习NO.12
练习NO.13
练习NO.14
练习NO.15
练习NO.16
练习NO.17
练习NO.18
练习NO.19
练习NO.20
练习NO.21
练习NO.22
练习NO.23
练习NO.24
练习NO.25
练习NO.26
练习NO.27
练习NO.28
练习NO.29
练习NO.30
练习NO.31
练习NO.32
练习NO.33
练习NO.34
练习NO.35
练习NO.36
练习NO.37、38
练习NO.39
练习NO.40
练习NO.41
练习NO.42
练习NO.43
练习NO.44
练习NO.45
练习NO.46
练习NO.47
练习NO.48
练习NO.49
练习NO.50

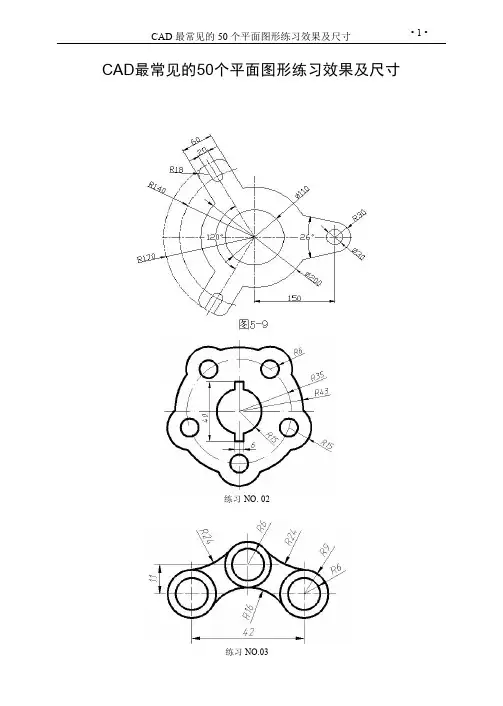

《最常见的50个平面图形练习效果及尺寸》是一套专为CAD学习者设计的练习图集。
本图集精选了50个最常见的平面图形，涵盖了各种几何形状和尺寸，旨在帮助读者提高CAD绘图技能。
通过这套图集的练习，学习者可以熟练掌握图形的绘制、修改、
标注等操作，提升绘图速度和精度。
每个图形都附有详细的尺寸标注，便于读者对照练习，确保练习效果。
这套图集是CAD初学者和进阶者不可多得的实用工具。

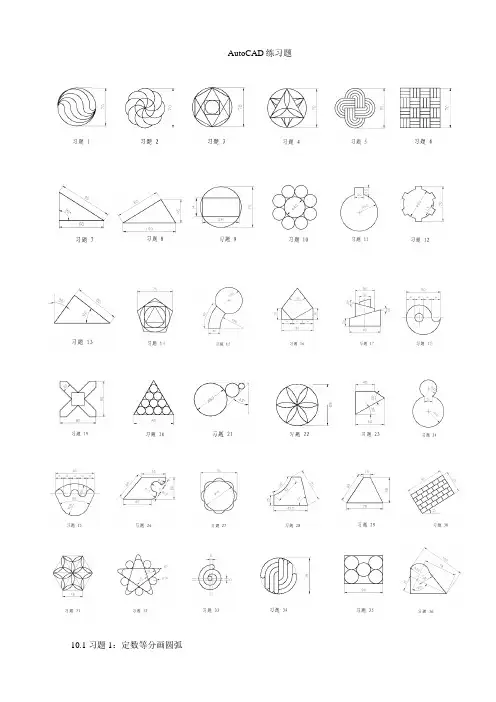

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采取多段线的圆弧命令快速绘制。
◆操纵提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操纵，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕获圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操纵提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操纵提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕获”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕获大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用鸿沟修剪命令完成。

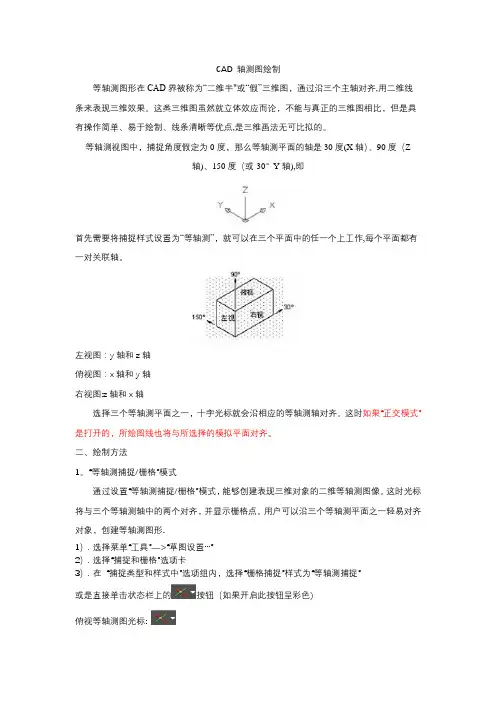

CAD 轴测图绘制等轴测图形在CAD界被称为“二维半"或“假”三维图，通过沿三个主轴对齐,用二维线条来表现三维效果。
这类三维图虽然就立体效应而论，不能与真正的三维图相比，但是具有操作简单、易于绘制、线条清晰等优点,是三维画法无可比拟的。
等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30 度(X轴）、90 度（Z轴)、150 度（或-30°Y轴),即首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作,每个平面都有一对关联轴。
左视图：y轴和z轴俯视图：x轴和y轴右视图:z轴和x轴选择三个等轴测平面之一，十字光标就会沿相应的等轴测轴对齐。
这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。
二、绘制方法1。
“等轴测捕捉/栅格”模式通过设置“等轴测捕捉/栅格”模式，能够创建表现三维对象的二维等轴测图像。
这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。
用户可以沿三个等轴测平面之一轻易对齐对象，创建等轴测图形.1）．选择菜单“工具”—>“草图设置…”2）．选择“捕捉和栅格”选项卡3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉”或是直接单击状态栏上的按钮（如果开启此按钮呈彩色)俯视等轴测图光标:左视等轴侧图光标:右视等轴侧图光标:按F5键或CTRL+E组合键，将按顺序遍历左视图、右视图、上视图总结:右视图文字旋转/倾斜30/30左视图文字旋转/倾斜—30/—30俯视图文字旋转/倾斜X轴30/-30Y轴-30/30为了整齐和清晰，等轴测图中的尺寸标注遵循尺寸线和所在平面的轴平行的原则，即左视图中应该和y轴或z轴平行;俯视图中应该和x轴或y轴平行；右视图中应该和z轴或x 轴平行。
尺寸标注步骤如下：1．“标注”（“Dimension”）-—对齐”（“Alignd”）2．选择需要标注的两点，并拖放到合适的位置3．“标注” （“Dimension”）——“倾斜"（“Oblique”）或输入Dimedit，再输入O4．设置合适的倾斜角度。
- 让每一个人同等地提高自我
CAD 练习图（复杂篇）
下边的图波及的主要难点有排阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精准画法等。
而且部分在后边的一些图中尺寸参数少，但数据反应的定位尺寸和形状尺寸都是齐备的，需要思索绘图的先后次序方可真确画出。
观察读图与设计等能力。
图一：
波及的知识点：两圆公切线画法、斜线角度精准画法、过一点的切线画法、排阵等。
- 让每一个人同等地提高自我
图二：
波及的知识点：两圆公切线画法、斜线角度精准画法、过一点的切线画法、排阵、镜像、圆角、修剪等。
图三：
波及的知识点：两圆公切线画法、斜线角度精准画法、过一点的切线画法、排阵、镜像、圆角、修剪等。
- 让每一个人同等地提高自我
- 让每一个人同等地提高自我
下列图波及的知识点：两圆公切线画法、斜线角度精准画法、排阵、镜像、圆角、修剪、椭圆等。
而且图中参数少，但数据反应的定位尺寸和形状尺寸都是齐备的，需要思索绘图的先后次序方可真确画出。
观察读图与设计等能力。
- 让每一个人同等地提高自我。
形考作业二一、单项选择题（每小题4分，共40分）1.已知一立体的轴测图，按箭头所指方向,正确的视图是（ C ）。
2.已知一立体的轴测图，按箭头所指方向,正确的视图是（B ）。
3.已知立体的两个投影，关于它的侧面投影图画得正确的是( B )。
4.已知立体的两个投影，关于它的侧面投影画得正确的是( A )。
5.已知某位学员画了四个立体的三视图，正确的一组是（ C ）组。
6.局部视图由于所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用（B ）表示。
单选题(4 分) 4分A.细实线B.波浪线C.点画线D.虚线7.画剖视图时，在剖视图的（A ）用字母标注剖视图的名称“×-×”。
单选题(4 分) 4分A.上方B.下方C.左方D.右方8.制图标准规定:金属材料的剖面符号画成平行细实线，向左或向右倾斜均可，同一金属零件在各个剖视图中的所有剖面线，其( C )。
单选题(4 分) 4分A.倾斜方向和间隔不能一致B. 倾斜方向必须一致，间隔可以不一致C.倾斜方向和间隔要一致D.倾斜方向可以不同、间隔必须一致9.用剖切平面完全地剖开机件所得的剖视图称为（D ）。
单选题(4 分) 4分A.断面图B.半剖视图C.局部剖视图D.全剖视图10.在画半剖视图时，半个视图与半个剖视图以（D ）为界。
单选题(4 分) 4分A.细实线B.波浪线C.虚线D.细点画线二、多项选择题（每小题4分，共20分）组合体的视图表达了机件的形状，而机件的大小则要由视图上所标注的尺寸来确定。
组合体的尺寸分为（BCD ）。
多选题(4 分) 4分A.线性尺寸B.定形尺寸C.定位尺寸D.总体尺寸E.曲线尺寸12.已知立体的主、俯两个视图，与之相对应的立体图是( ACD )。
13.按照剖切区域多少，剖视图分为（ADE ）。
多选题(4 分) 4分A.全剖视图B.旋转剖视图C.阶梯剖视图D.局部剖视图E.半剖视图14.按断面图绘制的位置，断面图分为（CE ）。
