力控组态软件案例共28页

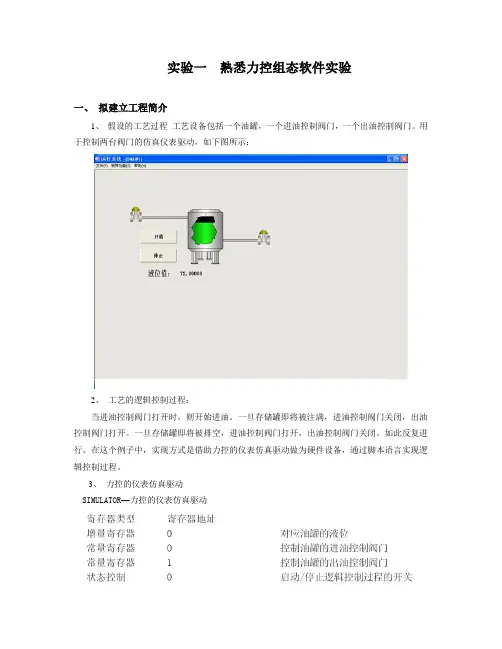

实验一熟悉力控组态软件实验一、拟建立工程简介1、假设的工艺过程工艺设备包括一个油罐，一个进油控制阀门，一个出油控制阀门。

用于控制两台阀门的仿真仪表驱动，如下图所示：2、工艺的逻辑控制过程：当进油控制阀门打开时，则开始进油。

一旦存储罐即将被注满，进油控制阀门关闭，出油控制阀门打开。

一旦存储罐即将被排空，进油控制阀门打开，出油控制阀门关闭。

如此反复进行。

在这个例子中，实现方式是借助力控的仪表仿真驱动做为硬件设备，通过脚本语言实现逻辑控制过程。

3、力控的仪表仿真驱动SIMULATOR—力控的仪表仿真驱动4、工程要完成的目标（1）创建一幅工艺流程图，图中包括一个油罐，一个进油控制阀门和出油控制阀门，全部使用电磁阀带动气缸阀。

（2）阀门根据开关状态而变色，开时为绿色，关时为红色。

（3）创建实时数据库，并与SIMULATOR进行数据连接，完成一幅工艺流程图的动态数据及动态棒图显示。

（4）用两个按钮实现启动和停止，启动和停止逻辑程序的运行。

二、建立新工程首先通过力控的“工程管理器”指定工程的名称和工作的路径，不同的工程一定要放在不同的路径下。

指定工程的名称和路径，启动力控的“工程管理器”。

图1-1按“新增应用”按钮，出现图1-2对话框：项目名称：所新建的工程的名称生成路径：新建工程的路径，默认路径为：c:\Program Files\PCAuto6描述信息：对新建工程的描述文字点击“确定”按钮，此时在工程管理器中可以看到添加了一个名为test的工程，然后再点击“开发系统”按钮，进入力控的组态界面。

图1-2三、创建组态界面进入力控的开发系统后，可以为每个工程建立无限数目的画面，在每个画面上可以组态相互关联的静态或动态图形。

这些画面是由力控开发系统提供的丰富的图形对象组成的。

开发系统提供了文本、直线、矩形、圆角矩形、圆形、多边形等基本图形对象，同时还提供了增强型按钮、实时\历史趋势曲线、实时\历史报警、实时\历史报表等组件。

力控组态软件教案教案标题：使用力控组态软件的电子科技实验教学教案概述：本教案旨在帮助学生熟悉并掌握力控组态软件的使用方法，并结合电子科技实验，提升学生对电子科技原理和实践应用的理解能力。

通过本课程的学习，学生将能够独立完成基本电子电路的设计和实现，并能够通过力控组态软件进行控制和调试。

课程目标：1. 熟悉力控组态软件的基本功能和操作方法；2. 掌握电子电路实验的基本原理和方法；3. 学会使用力控组态软件进行电路控制和调试；4. 培养学生的实验操作技能和解决问题的能力。

课程时间：本课程安排为10个学时，每周2学时，共计5周完成。

教学内容与活动安排：第一周：主题：软件介绍与基本操作活动安排：- 介绍力控组态软件的基本功能和特点；- 演示软件的安装和配置过程；- 讲解软件界面和基本操作方法；- 学生跟随教师进行实际操作。

第二周：主题：电路基础知识介绍活动安排：- 通过课堂讲解介绍电子电路的基本概念和元件知识；- 结合实例讲解电路的组成和原理；- 学生进行电路组装与连线的实操练习；- 教师进行指导和解答。

第三周：主题：电路调试与控制活动安排：- 学生学习电路调试的基本方法和注意事项；- 介绍力控组态软件的控制功能；- 学生进行具体电路的调试和控制实验；- 教师进行实时指导和辅助调试。

第四周：主题：实验项目设计与实施活动安排：- 学生根据所学知识和实际需求，设计一个实际应用项目；- 学生进行电路实施与调试；- 学生利用力控组态软件进行项目的控制；- 教师进行指导、检查和评价。

第五周：主题：实验总结与评估活动安排：- 学生进行实验成果的总结汇报；- 学生互评和教师评估；- 结合实验经验，讨论和分享心得；- 教师进行教学经验总结，并进行必要的提醒和指导。

教学资源与评估方法：教学资源：- 力控组态软件及相关教学材料；- 电子电路实验装置和元件；- 实验工具和器材。

评估方法：- 学生的课堂表现和实验报告；- 学生的项目设计和实施成果；- 学生的口头汇报和互评；- 教师对学生的实操技能和理论知识的评估。

电控学院基于力控组态软件的锅炉监控系统设计院（系）：电气与控制工程学院专业班级：10级测控1班姓名：张坡坡学号：10060701272013年4月29日目录1.力控组态软件PCAuto (3)1.1软件的认识 (3)1.2软件的使用 (3)2.系统功能概述 (3)3.系统设计 (4)3.1设计思想 (4)3.2软件组态设计 (4)3.3系统功能实现的脚本程序 (11)4.设计心得体会 (12)1.力控组态软件PCAuto1.1软件的认识力控监控组态软件PCAuto是对现场生产数据进行采集与过程控制的专用软件，是在自动控制系统监控层一级的软件平台，它能同时和国内外各种工业控制厂家的设备进行网络通讯，它可以与高可靠的工控计算机和网络系统结合，便可以达到集中管理和监控的目的，同时还可以方便地向控制层和管理层提供软、硬件的全部接口，来实现与“第三方”的软、硬件系统进行集成。

力控监控组态软件PCAuto最大的特点是能以灵活多样的“组态方式”进行系统集成，它提供了良好的用户开发界面和简捷的工程实践方法，用户只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，缩短了自动化工程师的系统集成的时间，大大地提高了集成效率。

力控的应用范围广泛、可用于开发石油、化工、半导体、汽车、电力、机械、冶金、交通楼宇自动化、食品、医药、环保等多个行业和领域的工业自动化、过程控制、管理监测、工业现场监测、远程监测/远程诊断、企业管理/资源计划等系统。

PCAuto组态软件具有功能强大的图形开发环境Draw，采用面向对象的图形技术，创建动画式人-机界面系统及高可靠性快速的图形界面运行系统View，用来运行Draw创建图形窗口。

先进的分布式实时数据库DB是整个应用系统的核心模块，负责整个力控应用系统的实时数据处理、历史数据存储、统计数据处理、报警信息处理、数据服务请求处理及完成与过程的双向通信。

1.2软件的使用在组态软件中填写一些事先设计的表格，再利用图形功能把被控对象(温度计、压力计、锅炉、趋势曲线、报表、温控曲线等)形象的画出来，通过内部数据连接把被控对象的属性与I/O设备的实时数据进行逻辑连接。

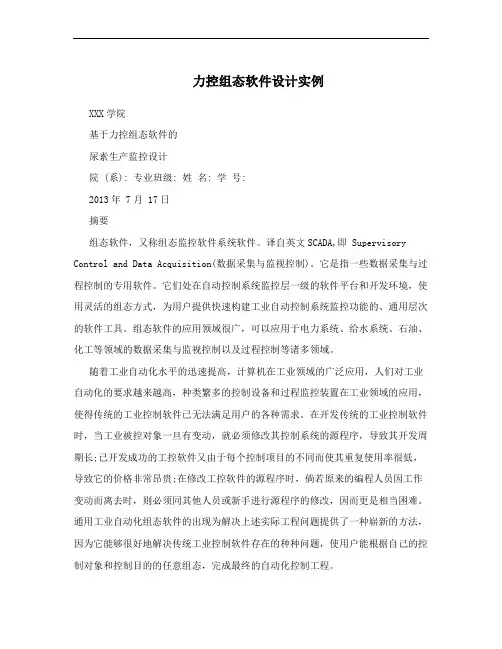

力控组态软件设计实例XXX学院基于力控组态软件的尿素生产监控设计院 (系): 专业班级: 姓名: 学号:2013年 7月 17日摘要组态软件，又称组态监控软件系统软件。

译自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制)。

它是指一些数据采集与过程控制的专用软件。

它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。

在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长;已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵;在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。

通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。

组态软件指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，能以灵活多样的组态方式(而不是编程方式)提供良好的用户开发界面和简捷的使用方法，它解决了控制系统通用性问题。

其预设置的各种软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持各种硬件厂家的计算机和I/O产品，与高可靠的工控计算机和网络系统结合，可向控制层和管理层提供软硬件的全部接口，进行系统集成。

实验三力控组态软‎件基本功能‎使用（动画连接）一、实验目的熟悉力控组‎态软件开发‎环境，掌握典型动‎画连接方法‎及应用。

二、实验任务1、以三级液位‎系统为对象‎，设计相应的‎动画连接；2、罐1液位设‎定值的鼠标‎拖动设定及‎数值显示；3、罐2液位设‎定值的数值‎输入及数值‎显示；4、罐1进水管‎道的流动属‎性，进水阀门的‎开关动画及‎颜色显示，进水管道的‎流动属性与‎进水阀门的‎动作相关联‎；5、罐3的液位‎随旋转输入‎的变化；6、罐3的水平‎及垂直移动‎；7、罐3沿圆形‎轨道按时间‎的秒钟规律‎旋转移动；8、多窗口的切‎换，在前一部分‎实验的基础‎上，在窗口1及‎窗口2中设‎置按钮，分别用动画‎连接中的窗‎口切换实现‎窗口切换；9、多窗口的切‎换，在前一部分‎实验的基础‎上，在窗口1及‎窗口2中设‎置按钮，用按钮动作‎中的脚本动‎作实现窗口‎切换；10、设计游标，制作成子图‎，并在其他窗‎口调用。

三、预习及实验‎要求1、参考教材及‎力控组态软‎件随机帮助‎文件及FA‎Q文件，预习相关内‎容。

2、完成三级液‎位监控系统‎软件主界面‎的组态及编‎辑3、动画连接应‎包含鼠标拖‎动及触敏动‎作、颜色变化连‎接及百分比‎填充、目标移动及‎尺寸变化连‎接、数值输入及‎输出。

四、主要参考实‎验步骤1、创建和选择‎连接对象，如线、填充图形、文本、按钮等。

（有关创建图‎形对象的详‎细信息请参‎考前面章节‎的内容）。

双击对象或‎者用鼠标右‎键单击对象‎，弹出右键菜‎单后选择其‎中的“对象动画”，或者选中图‎形对象后直‎接按下“Alt + Enter‎”键。

2、弹出“动作菜单”对话框。

在对话框中‎可以看到，动画连接有‎五类内容：鼠标相关动‎作、颜色相关动‎作、尺寸旋转移‎动、数值输入显‎示、杂项。

根据要连接‎的动画选择‎相应的按钮‎，进入动画连‎接的详细定‎义对话框。

例如，若要定义垂‎直拖动动作‎的动画连接‎，则单击“与鼠标相关‎动作”类中“拖动”组的“垂直”按钮，弹出“垂直拖动”对话框，在对话框中‎为连接定义‎输入详细资‎料，然后单击“确认”按钮，回到“动作菜单”对话框。

河南机电高等专科学校课程设计报告书课程名称：力控组态软件课题名称：流量监控系统设计系部名称：自动控制系专业班级：计控102*名：***学号：*********2012年09月30日摘要衡量一个自控系统的先进程度，除能完成一定的自动化控制功能外，日常的生产管理功能也是其重要指标之一。

在流程工艺生产中的物料消耗和产量的自动统计就是一个生产管理的基本功能。

我国属于能源缺乏国，精确的自动化监控更加有必要去研究和实行。

通过设置多个采集点，以硬件组态、数据组态、图像组态等功能实现上位机对供水管路的实时检测，为操作人员合理实时调度提供可靠技术保障，实现能源优化配置，提高管路稳定和对事故的预见性、降低了能耗。

该系统运行正常，完全达到设计要求。

力控软件的流量监控设计在成本、开放性、灵活性、功能和界面等方面给企业用户提供了最佳的控制系统解决方案。

本文介绍了采用力控软件的工业流量控制系统。

硬件用到了：涡轮式流量计、压力传感器、PLC等。

关键词：组态软件；硬件链接；流量监控；远程数据采集1、引言随着工业控制系统应用的深入，在面临规模更大、控制更复杂的控制系统时，人们逐渐意识到原有的上位机编程的开发方式，对项目来说是费时费力、得不偿失的，同时，MIS（管理信息系统，Management Information System）和CIMS （计算机集成制造系统，Computer Integrated Manufacturing System）的大量应用，要求工业现场为企业的生产、经营、决策提供更详细和深入的数据，以便优化企业生产经营中的各个环节。

组态软件作为一种工业信息化的管理工具，其发展方向必然是不断降低工程开发工作量，提高工作效率。

易用性是提高效率永恒的主题，但是提高易用性对于提高开发效率是有限的，亚控科技则率先提出通过复用来提高效率，创造性地开发出模型技术，并将这一技术集成到KingView7.0中。

这一技术能将客户的工程开发周期缩短到原来的30%或更低，将组态软件为客户创造价值的能力提高到了一个新的境界，代表了组态软件的未来。

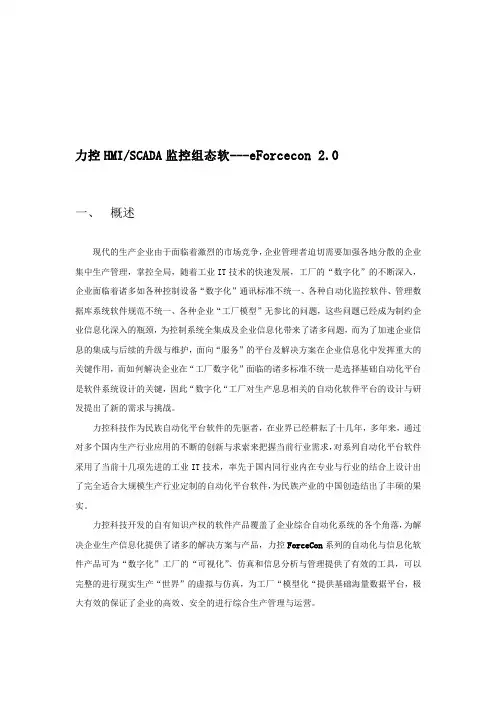

力控HMI/SCADA监控组态软---eForcecon 2.0一、概述现代的生产企业由于面临着激烈的市场竞争，企业管理者迫切需要加强各地分散的企业集中生产管理，掌控全局，随着工业IT技术的快速发展，工厂的“数字化”的不断深入，企业面临着诸多如各种控制设备“数字化”通讯标准不统一、各种自动化监控软件、管理数据库系统软件规范不统一、各种企业“工厂模型”无参比的问题，这些问题已经成为制约企业信息化深入的瓶颈，为控制系统全集成及企业信息化带来了诸多问题，而为了加速企业信息的集成与后续的升级与维护，面向“服务”的平台及解决方案在企业信息化中发挥重大的关键作用，而如何解决企业在“工厂数字化”面临的诸多标准不统一是选择基础自动化平台是软件系统设计的关键，因此“数字化“工厂对生产息息相关的自动化软件平台的设计与研发提出了新的需求与挑战。

力控科技作为民族自动化平台软件的先驱者，在业界已经耕耘了十几年，多年来，通过对多个国内生产行业应用的不断的创新与求索来把握当前行业需求，对系列自动化平台软件采用了当前十几项先进的工业IT技术，率先于国内同行业内在专业与行业的结合上设计出了完全适合大规模生产行业定制的自动化平台软件，为民族产业的中国创造结出了丰硕的果实。

力控科技开发的自有知识产权的软件产品覆盖了企业综合自动化系统的各个角落，为解决企业生产信息化提供了诸多的解决方案与产品，力控ForceCon系列的自动化与信息化软件产品可为“数字化”工厂的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为工厂“模型化“提供基础海量数据平台，极大有效的保证了企业的高效、安全的进行综合生产管理与运营。

力控科技于2009年度推出的力控eForceCon系列自动化平台软件主要定位于国内高端自动化市场及应用，可以面向“数字化“工厂整体解决方案、大型SCADA调度系统、DCS控制系统应用，是企业信息化的有力生产监控数据处理平台，该产品是力控科技根据当前的自动化技术的发展趋势，结合了当前先进的IT技术，总结了多年的开发、实践经验和大量的用户需求而设计开发的高端自动化软件产品，是力控科技全体研发工程师集体智慧的结晶，该产品的推出使民族监控组态软件在大规模SCADA系统和DCS系统中的应用性能上真正的达到国际先进水平，是一个可以和国外同类高端软件相抗衡的民族工业产品。

产品概述力控SCADA平台组态软件eForceCon是力控产品家族的重要组成部分，是力控科技为企业用户的工业信息化应用提供的一个基础软件平台，该SCADA平台的设计涵盖从现场监控站到调度中心，为企业提供从下到上的完整的生产信息采集与集成服务，从而为企业综合自动化、工厂数字化及完整的“管控一体化”的解决方案提供支撑平台。

力控SCADA平台组态软件以分布式区域实时数据库为核心，分布式实时数据库技术可以保证生产数据精确输出并完成可视化，实时数据库无限的分层结构可使大型企业信息尽收眼底。

力控SCADA平台组态软件具有灵活的系统应用架构，可以自由构建不同规模的应用，满足用户对企业信息化的多样性要求，用户在此基础上可以灵活的构建适合企业应用的解决方案。

力控SCADA平台组态软件支持独立的历史归档数据库，可进行海量历史数据归档，方便历史数据追忆。

具备分布式的数据源管理模式，SCADA平台软件的可视化人机交互界面无需编程，直接通过远程数据源的组态方式就能与远程数据库进行信息交互，完成生产监控、查询、曲线分析等各项功能，满足企业“两化融合”的需要。

应用架构力控SCADA平台组态软件eForceCon具备灵活的架构，能满足现有多种系统架构要求。

力控产品提供了针对各行业业务特点的部署架构方案，即可以在生产调度系统中部署SCADA实现集中中控制模式，亦可以按照２级单位部署监控及调度系统来实现集中监视与分散控制管理，力控产品可适应多种架构模式来面对多种业务模式。

典型的SCADA系统架构图⏹通信服务器：通讯服务器能以有线，无线等多种通讯方式与地理分散的控制设备进行实时采集与控制，通讯服务器将实时数据提供给SCADA系统的实时及历史服务器来完成数据的上传与指令下达。

通信服务器支持冗余配置，支持设备冗余与链路冗余。

SCADA平台组态软件的通讯服务程序可独立进行部署。

⏹实时数据服务器：分布式的实时数据库支持多种工厂模型的信息数据类型及结构，提供多种功能点类型。

基于力控组态软件的控制实例The pony was revised in January 2021电控学院基于力控组态软件的锅炉监控系统设计院（系）：电气与控制工程学院专业班级： 10级测控1班姓名：张坡坡学号： 272013年 4月 29日目录1.力控组态软件PCAuto (3)软件的认识 (3)软件的使用 (3)2.系统功能概述 (3)3.系统设计 (4)设计思想 (4)软件组态设计 (4)系统功能实现的脚本程序 (11)4.设计心得体会 (12)1.力控组态软件PCAuto软件的认识力控监控组态软件PCAuto是对现场生产数据进行采集与过程控制的专用软件，是在自动控制系统监控层一级的软件平台，它能同时和国内外各种工业控制厂家的设备进行网络通讯，它可以与高可靠的工控计算机和网络系统结合，便可以达到集中管理和监控的目的，同时还可以方便地向控制层和管理层提供软、硬件的全部接口，来实现与“第三方”的软、硬件系统进行集成。

力控监控组态软件PCAuto最大的特点是能以灵活多样的“组态方式”进行系统集成，它提供了良好的用户开发界面和简捷的工程实践方法，用户只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，缩短了自动化工程师的系统集成的时间，大大地提高了集成效率。

力控的应用范围广泛、可用于开发石油、化工、半导体、汽车、电力、机械、冶金、交通楼宇自动化、食品、医药、环保等多个行业和领域的工业自动化、过程控制、管理监测、工业现场监测、远程监测/远程诊断、企业管理/资源计划等系统。

PCAuto组态软件具有功能强大的图形开发环境Draw，采用面向对象的图形技术，创建动画式人-机界面系统及高可靠性快速的图形界面运行系统View，用来运行Draw创建图形窗口。

先进的分布式实时数据库DB是整个应用系统的核心模块，负责整个力控应用系统的实时数据处理、历史数据存储、统计数据处理、报警信息处理、数据服务请求处理及完成与过程的双向通信。
