WG-8010DTU在三维力控组态软件中的使用说明一、简介

WG-8010 DTU在组态王软件中的使用说明2012WG-8010 DTU在组态王软件中的使用说明一、介绍1.1 概述本文档旨在提供WG-8010 DTU在组态王软件中的详细使用说明，以帮助用户正确配置和使用该设备。

1.2 适用范围本文档适用于使用组态王软件配置和使用WG-8010 DTU的用户。

二、安装和配置组态王软件2.1 与安装2.1.1 组态王软件最新版本2.1.2 执行安装程序并按照向导进行安装2.2 运行组态王软件2.2.1 双击桌面上的组态王图标2.2.2 在软件界面中选择“新建项目”2.3 创建设备连接2.3.1 菜单中的“设备连接”选项2.3.2 在设备连接管理界面中，“添加设备”按钮2.3.3 在弹出的对话框中输入如下信息：- 设备名称- 设备型号：选择WG-8010 DTU- 通信方式：选择合适的通信方式（如GPRS、4G等）- IP地址/域名：输入设备的IP地址或域名- 端口号：输入设备的端口号- 用户名：输入设备登录的用户名- 密码：输入设备登录的密码- 其他相关参数（如果适用）2.3.4 “确定”按钮完成设备连接设置三、配置WG-8010 DTU3.1 设备参数设置3.1.1 设备连接管理界面中的“设备参数”选项3.1.2 在参数设置界面中，根据实际需求配置设备参数，例如：串口配置、网络设置、数据传输等3.2 传感器配置3.2.1 设备连接管理界面中的“传感器配置”选项3.2.2 在传感器配置界面中，“添加传感器”按钮3.2.3 在弹出的对话框中输入传感器相关信息，例如传感器类型、通道编号、量程等3.2.4 “确定”按钮完成传感器配置四、数据采集和监控4.1 实时数据采集4.1.1 在设备连接管理界面中，“实时数据采集”选项4.1.2 选择需要监控的传感器并“开始采集”按钮4.1.3 实时监控数据将显示在软件界面的相应区域4.2 历史数据查询4.2.1 在设备连接管理界面中，“历史数据查询”选项4.2.2 根据需要选择查询条件（例如时间范围、传感器类型等）4.2.3 “查询”按钮以获取历史数据结果五、其他功能5.1 报警配置5.2 远程控制5.3 数据导出与导入六、附件本文档无附件。

力控组态软件使用指南
力控组态软件是一款可以用于编程和控制的软件，主要用于工业自动化的控制系统。

它可以让用户快速、高效地实现PLC（可编程逻辑控制器）和其他控制设备的配置、调试和管理。

1. 下载和安装软件
首先需要从力控的官方网站下载并安装软件。

安装后会出现一个启动界面，用户可以
选择“新建项目”，并设置项目名称、存储路径和PLC型号等信息。

2. 绘制控制流程
在使用之前，用户需要先创建一个PLC程序，并绘制出控制系统的流程。

软件提供了
各种常用的控制元素，例如定时器、计数器、逻辑运算、输入/输出、变量等等。

用户可
以通过拖拽这些元素来构建自己的控制流程，并根据需要连接它们。

3. 设置参数和配置设备
在绘制好控制流程之后，用户需要设置各个元素的参数和配置连接的设备。

例如，输
入/输出元素需要指定连接的输入/输出端口，计数器需要设置初始值、计数器步长等参数。

在PLC程序中，这些元素表示的是具体的硬件设备。

4. 调试和运行
编写程序后需要进行调试和运行测试，以确保控制系统能够正常运行。

软件提供了调
试功能，用户可以逐步运行程序，并在运行过程中观察各个元素的变化情况。

如果出现问题，用户可以通过调试功能进行排错和修复。

调试完成后，用户可以将程序下载到实际
PLC设备上进行测试和运行。

概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。

力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。

与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。

主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。

三维组态系统说明书V1.0b目录一、系统说明 (2)二、硬件配置 (2)三、软件配置 (2)四、安装 (3)五、操作说明 (4)5.1. 系统面板说明 (4)5.2. 场景视点操作 (5)5.3. 设备的添加和操作 (6)添加设备 (6)移动设备 (7)旋转设备 (9)缩放设备 (10)删除设备 (12)巷道的连接 (13)线路的连接 (18)5.4. 分层窗口 (21)5.5. 日志窗口 (23)5.6. 配置设备属性 (24)一、系统说明本系统使用三维组态方式完成煤矿常用设备，巷道的三维动态放置，用户可以通过鼠标和键盘的操作来完成设备的摆放，巷道的扩展等基本功能；同时能够通过对设备的配置来完成与实时工控数据的对接完成数据在三维空间中的动态显示。

二、硬件配置硬件配置要求：CPU：Intel（R）Celeron（R）E3400以上；RAM：2G以上；显卡：ATI Radeon HD 5700系列以上；硬盘：10G以上可用存储空间；三、软件配置Apache HTTP ServerMysqlZendUnity Player plugins 3.2IE5.0以上Window XP/Windows 7四、安装本系统使用的技术和软件包括PHP，Flex，Unity，JavaScript，Mysql部署时请先确保Apache PHP Server安装并能够正常运行，然后将系统文件拷贝到Apache的Web服务目录下（默认为htdocs文件夹）然后在浏览器中输入网址http://<ip地址：端口>/fubao/index.html 来访问（如果修改了系统路径请按照系统路径修改上述网址）。

图 1 系统运行截图五、操作说明图 2 系统面板说明5.1. 系统面板说明系统分为设备库分类显示面板，设备属性面板，三维场景操控工具栏，场景设备面板，设备图片预览五个部分。

设备库分类显示面板主要显示当前设备库中的各个设备的相关信息，包括名称、描述和分类信息（标签）；用户使用鼠标可以在设备图片预览中查看这个设备的缩略图。

KB8010 4G DTU使用说明书深圳市金博通科技有限公司电话**************传真**************-8012地址: 深圳市宝安区福永大洋路90号中粮（福安）机器人智造产业园5栋302邮编:518103 网址： E-mail：*********************1KB8010 DTU简介首先感谢您选择本公司的产品!1.1 简介KB8010 4G DTU（Data Terminal Unit）是采用高性能全网通4G模块开发的无线数据传输模块，具有性能稳定、体积小、性价比高的特点，有利于用户设备和系统的集成。

适用于中心对多点、点多分散的无线数据传输。

基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB8010 4G DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。

由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。

针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。

GPRS移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。

而KB8010 4G DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过GPRS移动数据网络进行传送的GPRS无线设备。

本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。

适合中心对多点、点多分散的中小数据量的传输。

1．2 产品特点●标准工业级产品，EMC抗干扰设计，适应环境能力强；●提供多种复位机制，可软件控制，实现完美工业保障机制；●支持无线远程升级，可通过服务器进行DTU程序进行升级；●支持4G全网通；●先进而严格的数据通讯协议，自带纠错与加密；●可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器；●支持多种方式自动组网：可与串口-网络转换产品KB2000组网，也可与同类型产品组网（方便无互联网条件下使用），可实现一对一，一对多组网；●即插即用功能：当与本公司KB2000或自身组网时，此时无需任何软件硬件开发，即可构建大型SCADA系统；●IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；●远程修改DTU参数：支持网络修改DTU参数；●功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善；工业级温度范围：工作温度：-30℃-80℃，在-30℃时通讯不受影响。

陕甘宁盐环定扬水管理处综合自动化组态软件系统运行操作说明大唐软件技术股份目录一、系统功能概述 (3)1.1数据采集与处理 (3)1.2报警功能 (3)1.3曲线及报表 (4)1.4遥控 (4)二、计算机系统的上电和PECSTAR软件系统的启动 (4)三、计算机监控软件的操作 (5)3.1前台通信管理程序使用简介 (5)3.1.1在线投退通信子站 (7)3.1.2在线投退设备 (7)3.1.3手动清除电度 (7)3.1.4修改数据显示有效位数 (8)3.1.5手动修改测量值 (8)3.2图形查询 (9)3.2.1登录/注销操作 (9)3.2.2图形操作 (10)3.2.3事件报警操作 (12)3.2.4窗口布置 (13)3.2.5系统属性设置 (13)3.2.6一般属性 (13)3.2.7执行其它程序 (16)3.2.8退出系统 (16)3.3报表制作和查询 (16)3.3.1主要功能 (16)3.3.2主要容 (17)3.3.3后台程序运行条件 (17)3.3.4报表设计工具启动 (17)3.3.5表格查询类型权限设置 (18)3.3.6绘制编辑表格 (19)3.3.7报表保存 (20)3.3.8报表查询 (21)3.4系统备份及恢复 (21)3.4.1数据备份 (21)3.4.2软件系统的恢复 (22)一、系统功能概述1.1数据采集与处理⑴实时采集模拟量、开关量、对实时数据进行统计、分析及计算。

⑵实时显示各回路的电流、电压。

⑶实时显示高压各回路的功率因数。

⑷实时显示各回路的有功功率值。

⑸实时显示各高压进线的频率。

⑹实时显示、统计各回路各时段的电度值;⑺实时显示、统计各回路每日、每月的有功电度总值和无功电度总值1.2报警功能⑴设置预告信号和事故信号，产生不同的音响报警，窗口提示事件容。

⑵预告信号部分：线路过负荷、系统自诊断故障、母线电压越限、电流越限等。

⑶事故信号部分：保护装置的保护动作。

1.3曲线及报表⑴电流棒图、电压棒图、负荷棒图等实时刷新显示图。

力控组态软件系统操作运维手册编写人：刘海勋审核人：张立波北京三维力控科技有限公司成都分公司2015年5月目录第一章组态软件介绍及操作 (1)1.1组态软件介绍 (1)1.2软件安装 (2)1.2.1 安装要求 (2)1.2.2 组态软件安装 (2)1.3工程介绍 (15)第二章系统操作说明 (16)2.1进入工程 (16)2.2信息化监控系统操作 (18)2.2.1 流程图一览 (20)2.2.2 2D工艺流程图 (22)2.2.3 计量参数总览 (28)2.2.4 综合参数总览 (29)2.2.5 综合报表 (29)2.2.6 趋势曲线 (33)2.2.7 历史数据查询 (36)2.2.8 数据库总览 (37)2.2.9 视频图片 (41)2.2.10报警消音 (42)2.2.11系统工况图 (42)2.2.12用户指南 (43)2.2.13 系统管理 (44)第三章系统维护 (45)3.1软件常见故障处理 (45)3.1.1 井站数据不刷新 (45)3.1.2 视频图片不刷新 (46)3.1.3 通讯中断又恢复后，RTU数据没有补传上来 (46)3.1.4 无人井站被动入侵报警后，现场扬声器没有进行录音报警 (46)3.1.5 仪表数据错误 (46)3.1.6 指令发出后，现场设备没有动作 (46)3.2视频软件问题 (47)3.2.1 视频图像不显示 (47)3.2.2 登陆后，进行视频预览，视频回放或者云台控制等没有反应 (47)第一章组态软件介绍及操作1.1组态软件介绍eForceCon SD V2.0组态软件为“数字化”气田的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为气田“模型化“提供基础海量数据平台，极大有效地保证了气田进行综合生产管理与运营的高效、安全。

eForceCon SD V2.0具备以下几个特点:1)生产数据调度：实时数据处理量可以达到20万点以上，数据吞吐量可以达到30万点/秒，数据归档服务器支持Windows、UNIX、Linux等操作系统，并且支持数据冗余备份，极大提高了数据的安全性和数据处理效率，支持分布式报警、事件，支持网络数据断线存储，恢复功能，并提供声音报警通知。

三维组态实时监测软件《软件操作手册》重庆达软科技有限公司2014年10月1. 三维组态软件简介............................................................. - 2 -1.1三维组态软件特点 (3)1.2三维组态软件功能 (4)1.3三维组态软件应用的目的和意义 (4)1.4三维组态软件开发平台及运行环境 (5)2. 三维组态软件软件安装..................................................... - 6 -2.1准备安装 (6)2.2三维组态软件安装 (6)2.2.1 三维组态软件的安装和3D引擎的安装............................... - 7 - 2.3三维引擎安装 (10)2.4软件初始设置 (12)2.5常见安装问题 (15)3. 案例介绍........................................................................... - 16 -3.1韶钢-凡口铅锌矿水站监测应用实例 (16)3.1重庆延锋江森C490流水线三维组态监测实例 (16)1.三维组态软件简介三维组态动态监测软件即能高效获取硬件监测的数据业务和虚拟现实数据，并能对各监测点区的数据进行分析和汇总，并按照监测点和三维场景模型的整合。

该软件以生产监测监控为主线，以三维场景作为载体。

3D组态软件，全称3D组态监控软件系统软件。

英文简写3DSCADA （3D Supervisory Control and Data Acquisition(三维数据采集与监视控制)，它处于自动化控制系统的最高一级平台。

3D组态能够以灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的组态软件工具。

3D组态软件通过三维立体监控设备达到用户如身临其景的感觉，使得人机界面控制更加逼真，更具人性化。

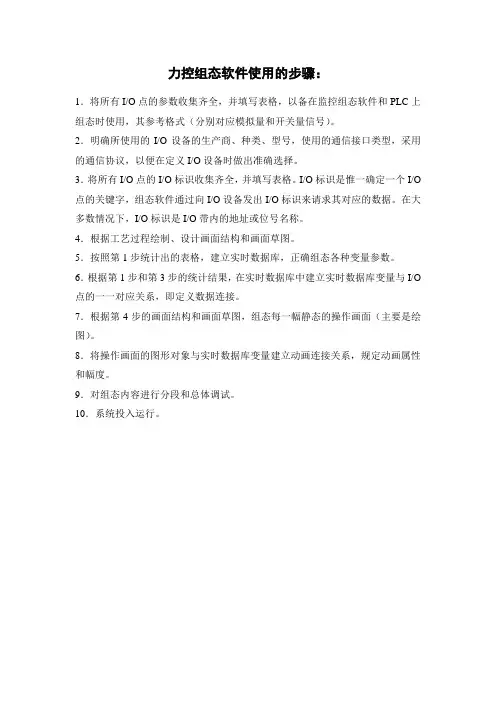

力控组态软件使用的步骤：
1．将所有I/O点的参数收集齐全，并填写表格，以备在监控组态软件和PLC上组态时使用，其参考格式（分别对应模拟量和开关量信号）。

2．明确所使用的I/O设备的生产商、种类、型号，使用的通信接口类型，采用的通信协议，以便在定义I/O设备时做出准确选择。

3．将所有I/O点的I/O标识收集齐全，并填写表格。

I/O标识是惟一确定一个I/O 点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。

在大多数情况下，I/O标识是I/O带内的地址或位号名称。

4．根据工艺过程绘制、设计画面结构和画面草图。

5．按照第1步统计出的表格，建立实时数据库，正确组态各种变量参数。

6．根据第1步和第3步的统计结果，在实时数据库中建立实时数据库变量与I/O 点的一一对应关系，即定义数据连接。

7．根据第4步的画面结构和画面草图，组态每一幅静态的操作画面（主要是绘图）。

8．将操作画面的图形对象与实时数据库变量建立动画连接关系，规定动画属性和幅度。

9．对组态内容进行分段和总体调试。

10．系统投入运行。

组态软件作业（绘制画面如下）：。

力控组态软件系统操作运维手册编写人：海勋审核人：立波三维力控科技分公司2015年5月目录第一章组态软件介绍及操作 (4)1.1组态软件介绍 (4)1.2软件安装 (5)1.2.1 安装要求 (5)1.2.2 组态软件安装 (5)1.3工程介绍 (17)第二章系统操作说明 (19)2.1进入工程 (19)2.2信息化监控系统操作 (21)2.2.1 流程图一览 (23)2.2.2 2D工艺流程图 (25)2.2.3 计量参数总览 (31)2.2.4 综合参数总览 (32)2.2.5 综合报表 (32)2.2.6 趋势曲线 (36)2.2.7 历史数据查询 (39)2.2.8 数据库总览 (40)2.2.9 视频图片 (44)2.2.10报警消音 (45)2.2.11系统工况图 (45)2.2.12用户指南 (46)2.2.13 系统管理 (47)第三章系统维护 (48)3.1软件常见故障处理 (48)3.1.1 井站数据不刷新 (48)3.1.2 视频图片不刷新 (49)3.1.3 通讯中断又恢复后，RTU数据没有补传上来 (49)3.1.4 无人井站被动入侵报警后，现场扬声器没有进行录音报警 (49)3.1.5 仪表数据错误 (49)3.1.6 指令发出后，现场设备没有动作 (49)3.2视频软件问题 (50)3.2.1 视频图像不显示 (50)3.2.2 登陆后，进行视频预览，视频回放或者云台控制等没有反应 (50)第一章组态软件介绍及操作1.1组态软件介绍eForceCon SD V2.0组态软件为“数字化”气田的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为气田“模型化“提供基础海量数据平台，极大有效地保证了气田进行综合生产管理与运营的高效、安全。

eForceCon SD V2.0具备以下几个特点:1)生产数据调度：实时数据处理量可以达到20万点以上，数据吞吐量可以达到30万点/秒，数据归档服务器支持Windows、UNIX、Linux等操作系统，并且支持数据冗余备份，极大提高了数据的安全性和数据处理效率，支持分布式报警、事件，支持网络数据断线存储，恢复功能，并提供声音报警通知。

DTU调试使用说明本软件功能主要分为两部分：DTU参数设置和数据通信简单测试。

软件主界面如（图1）所示：图1软件按照显示分两大区域：数据显示区、参数设置区。

数据显示区：则是数据显示的容器，所有串口数据通信往来都会显示在此容器中，当参数设置完成后并拨号连接成功后并可发送简单的ASCII码与远程服务器软件进行数据传输测试。

本机串口设置：是DTU与本软件通信速率设置与打开串口的通信初始化设置。

如（图2）图2参数设置区：分为七部分，可根据不同参数设置后点击旁边的相应按钮就会设置完成，同时在数据显示区显示设置结果。

第一：DTU属性设置；如（图3）（1） ID号设置，是对版进行设置。

YN+ID=（8位）（2） SIM卡号的设置，很手机卡号无关。

也是对版的绑定。

YN+PHO=（11位）（3）通信方式的设置，默认是“GPRS通信”。

YN+WT=（0、1）（4）状态报告的设置，默然是“回复”如果选择“回复”那么在显示区就会有当前的连接状态。

YN+RPST=(0、1)图3第二：数据中心设置；如（图4）（5）目标地址解析采用方式（注：1表示用IP地址，2表示用域名解析）YN+SRTP=（1、2）（6）域名解析（注：只有目标地址解析采用方式选择为域名解析才能设置。

没有公网IP的时候，可以用域名解析来连接）YN+DNS=“实际”（注：最长30）（7）传输方式（网络层数据传输协议），根据实际设置。

（注：1表示TCP，2表示UDP）YN+CNTP=(1、2)（8） IP地址，根据实际设置。

（注：设置的是公网上的IP地址）YN+IP=“实际”（9）端口号设置，根据实际设置。

（注：设置的是公网上的IP地址对应的端口）YN+PORT=“实际”图4第三：DTU通信设置：如（图5）（10）选择波特率（注：选择的波特率是针对串口线和卡版的串口的播特率，根据客户终端的波特率，在测试过程中两个波特率的设置要一致）YN+BAUD=(0-8)（11）设置奇偶效验：默认为无效验, YN+COMC=0（12）心跳时间设置，心跳时间是DTU向控制中心发送连接正常信息的间隔时间，当终端模块向服务端发送心跳信息时，控制中心接到心跳包时立即回复发送“ASK”给DTU，DTU接到中心站回应后，则默认链路正常。

Comway WG-8010 GPRS DTU配置程序说明V3.2.产品实际规格和配置可能会根据需要变更，因此与本手册内容有所不同。

本手册中描述的产品之软件和硬件及本手册的内容随时进行改进或修改，恕不另行通知。

未得本公司书面同意，请勿以任何形式对本用户说明书的部分或全部进行复制。

配置时DTU最好不插SIM卡，防止DTU进入自动连接模式。

1、安装配置程序：复制系统光盘中“ COMWAY DTU配置文件”目录到计算机，即可运行modem_config.exe 见到如下图的界面。

2、WG-8010 GPRS DTU配置过程：z强制DTU进入配置模式在上图界面右上角处正确选择DTU连接的计算机串口号并保证没有冲突后，首先点击浅蓝色按钮，强制DTU进入配置模式(即计算机串口和DTU自动配置成为波特率115200，8 N 1的缺省配置参数），再给DTU加电，然后点击下面的“读模块配置”按钮，即可读取DTU预先保存的配置信息。

z配置服务器地址和端口号在如下图所示界面可以输入DTU需要连接的服务器地址和端口号以及备份服务器地址和端口号:z配置DTU的工作模式在如上图所示界面中，可以选择DTU的工作模式是自动连接模式或是单次连接模式。

自动连接模式是指DTU通电后，自动连接预先设置的服务器，发生掉线后立即重新连接；单次连接模式是指DTU通电后，需要下位机通过AT指令发起向预先设置的服务器的连接，否则始终处于待机状态。

z选择DTU的通信协议在如下界面中选择DTU的通信协议，COMWAY协议是用于连接COMWAY的通信服务器，服务器地址和端口号为：:9000透明传输协议即标准的TCP/IP协议，用户可以自定义心跳包的时间间隔和心跳包的内容。

透传+模块ID注册包协议即在标准的TCP/IP协议的第一个注册包中填入模块ID号文本框中用户输入的内容（文本）兼容协议中的桑荣协议用户需要在如上图的模块电话号码文本框内填入DTU在组态软件中的识别ID，此ID号需与组态软件中DTU设备标识信息需要完全一致方可通过认证。

力控组态软件系统操作运维手册编写人：刘海勋审核人：张立波北京三维力控科技有限公司成都分公司2015年5月目录第一章组态软件介绍及操作........................................................ 错误!未指定书签。

1.1组态软件介绍.................................................................. 错误!未指定书签。

1.2软件安装.......................................................................... 错误!未指定书签。

1.2.1 安装要求....................................................................... 错误!未指定书签。

1.2.2 组态软件安装............................................................... 错误!未指定书签。

1.3工程介绍.......................................................................... 错误!未指定书签。

第二章系统操作说明.................................................................. 错误!未指定书签。

2.1进入工程 ......................................................................... 错误!未指定书签。

2.2信息化监控系统操作 ..................................................... 错误!未指定书签。

力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。

力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。

1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。

2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。

3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。

2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。

3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。

内存：512M以上。

显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。

并行口或USB口：安装产品授权的加密锁。

2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。

软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。

可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。

Comway WG-8010 GPRS DTU配置程序说明V2.85.产品实际规格和配置可能会根据需要变更，因此与本手册内容有所不同。

本手册中描述的产品之软件和硬件及本手册的内容随时进行改进或修改，恕不另行通知。

未得本公司书面同意，请勿以任何形式对本用户说明书的部分或全部进行复制。

配置时DTU最好不插SIM卡，防止DTU进入自动连接模式。

1、安装配置程序：复制系统光盘中“DTU配置文件”目录到计算机，即可运行modem_config.exe见到如下图的界面。

2、WG-8010 GPRS DTU配置过程：●配置计算机串口参数在如上图的界面右上部分，可以直接配置本计算机用于连接DTU的串口的端口号和波特率（缺省值为115200）。

●读取DTU配置信息可以不修改默认波特率，首先点击“读模块配置”按钮，然后再给DTU上电，即可强制DTU进入配置模式（即计算机串口和DTU自动配置成为波特率115200，8 N 1的缺省配置参数）。

读配置文件按钮可以直接从已经配置好的设置文件中读取配置参数，与保存所有配置按钮配合可以方便的快速配置DTU参数。

也可以配置好计算机端口速率后，按读模块配置按钮读取当前DTU的配置参数，此时dtu可以先上电，但是用户要保证计算机串口和DTU串口的波特率设置一致。

●GPRS服务器地址和端口号配置如上图的界面中，可以配置GPRS的服务器的IP地址和程序的端口号，并选择是自动连接还是单次连接，以及自动连接模式中的是否设置心跳连接和心跳连接的间隔（通过定时心跳连接保证GPRS连接不被移动运营商超时断开）。

另外，用户需要选择通信协议的方式是TCP或UDP(通常使用TCP协议)。

GPRS的APN名称在中国国内缺省是：CMNET，如在国外使用，需要通过当地的移动运营商了解相应的ANP名称并选择修改。

●保存DTU配置如上图中底部的按钮中，可以点击保存所有配置信息到DTU中。

●配置DTU识别信息和传输通信协议：当DTU需要连接:9000服务器时，需要选择comway（硬件序号注册）协议；“模块ID号”中填写唯一识别ID作为服务器认证的唯一标识。
