力控组态软件 pSpace 培训

力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。

力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。

1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。

2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。

3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。

2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer 通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。

3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。

内存：512M以上。

显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。

并行口或USB口：安装产品授权的加密锁。

2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。

软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。

可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。

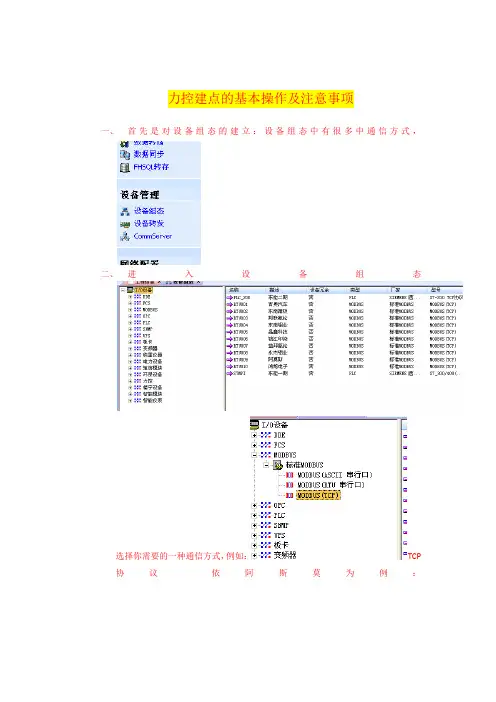

力控建点的基本操作及注意事项一、首先是对设备组态的建立：设备组态中有很多中通信方式，二、进入设备组态选择你需要的一种通信方式，例如：TCP 协议依阿斯莫为例：点击高级进行设置保存→点击下一步进行厂家的选择终端编号为的依左边开始不为0的数字（如：这是阿斯莫阿斯莫的设备名称为RTU009,故设备编号为9）本机IP地址、端口号一般为50002（看地区或原来的配置），终端ID号为所在地区的: 区号+000 009 后三位为设备号。

公司的通信协议为2143如上图选择，点击完成。

设备组态就建好了。

三、设备组态建立好之后，开始建立数据组态，进入数据组态在建立数据组态时，如有相似的点可以到处该类似的点表，如要导出鸿鹄电子的点表，测把其他的点全部删除如图然后点击工程→输入所要建点的名字及存在的目录位置确定然后点确定退出软件，会提示点击否不保存（一定要注意）然后打开工程进入数据组态，数据库下创建节点创建好之后在创建好的节点下再次创建新的节点如阿斯莫然后导入点表，在导入的点表时要对点表修改有四个能编译的文件要修改把里面鸿鹄电子替换成阿斯莫四个文件都要修改。

最后一个文件中同时要修改RTUXXX()替阿斯莫RTU修改成上图所示；然后导入该点该节点中有很多数据点。

在数据点中有的需要设置报警参数不同的点有不同的报警组，报警组设置完成之后进入图形开发在窗口右击建立新的文件夹命名为阿斯莫，在文件夹下简历所需要的工艺图等。

在图形的开发中主要注意一下几点一、曲线途中里面要修改。

对应的名字要修改一共有三点在建类似点的时候要注意把原来所要改的数据全部改掉。

、、、二、变量中要建立数据点中间变量3个类型：1个整型2个实型G_RunStateXXXX 整型数据库变量2个上图中P_IOStateRTU010初始值是1数据库变量2个类型：实型间接变量1个类型：字符型G_XXXX_CurveNames创建模版时要在原来的基础上创建，会自动生成相同大小的模版，，脚本的编译中要注意修改是否正确：#cbxCurveType.ListSetSelection(0);#SuperCurve.SetCurveType(0);#SuperCurve.RemoveCurve(0);#SuperCurve.curveIndex = #SuperCurve.AddCurveEx("标况瞬时流量1",LongTime($Date+" 08:00:00"),24*3600,"阿莫斯\Site01\FMStdInstance1.PV",0,1500);#SuperCurve.SetCurveColor(#SuperCurve.curveIndex,0);#SuperCurve.curveIndex = #SuperCurve.AddCurveEx("标况瞬时流量2",LongTime($Date+" 08:00:00"),24*3600,"阿莫斯\Site01\FMStdInstance2.PV",0,1500);#SuperCurve.SetCurveColor(#SuperCurve.curveIndex,64);#txtCurveName.Text="标况瞬时流量";#SuperCurve.SetTimeStyle(0,1111110);#SuperCurve.MouseZoom =1;#txtMousState.Text="缩放";脚本中的变量要在同一文件夹下才可以三、日报表注意事项进入日报表的设计时有个报表向导点击进入下一步可以设置报表的参数、下一步、、可以修改报表的类型、等数据。

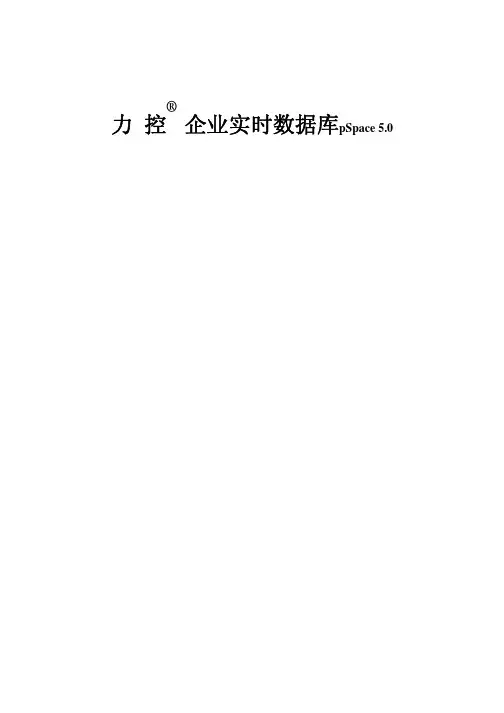

     力 控 企业实时数据库pSpace 5.0                                                           ®北京三维力控科技有限公司目    录  1  2  3  4  5  6                          pSpace 系统概述 ............................................................................................................ 1  pSpace 技术优势 ............................................................................................................ 2  pSpace 系统功能 ............................................................................................................ 4  pSpace 商业优势 .......................................................................................................... 14  pSpace 生产管理解决方案 .......................................................................................... 16  pSpace 效益展望 .......................................................................................................... 18 pSpace 5.0 产品宣传资料                                                                                                          pSpace  系统概述 1 pSpace 系统概述对于现代工业企业， 如何能使决策者随时查看生产过程数据， 以便快速地做出更为灵活 的商业决策，是企业信息化建设的关键。

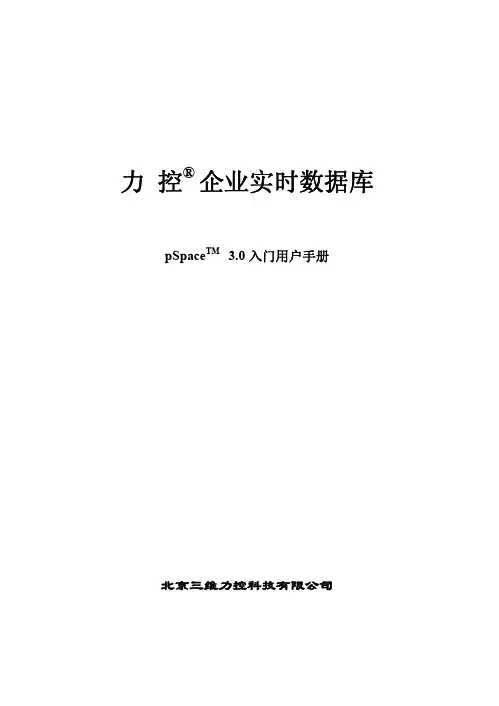

力控® 企业实时数据库pSpace TM 3.0入门用户手册北京三维力控科技有限公司本手册中的信息可能在不事先声明的情况下被修改，对此北京三维力控科技有限公司不承担责任。

本手册所描述的软件是在授权或不扩散协议下完成的。

本软件只能按合同规定的条款使用或拷贝。

在没有获得北京三维力控科技有限公司书面许可的前提下，除购买者自己使用外，不得为任何目的、使用任何方法（包括复印和录制在内的电子或机械手段）对本手册的任何部分进行复制或传播。

力控○R用户手册(c) 2007北京三维力控科技有限公司。

著作权所有。

保留所有权利。

本文档可能涉及北京三维力控科技有限公司的专利（或正在申请的专利）、商标、版权或其他知识产权，除非得到北京三维力控科技有限公司的明确书面许可协议，本文档不授予使用这些专利（或正在申请的专利）、商标、版权或其他知识产权的任何许可协议。

力控○R是北京三维力控科技有限公司的注册商标。

Microsoft®、Microsoft Excel®是微软公司的注册商标；Windows98TM、WindowsNT TM是微软公司的注册商标。

E-mail：PCAUTO@网址：目录第1章实时数据库前言 (1)1.1概述 (1)1.2应用实时数据库的前景 (3)第2章 PSPACE功能及结构 (6)2.1 P S PACE TM概述 (6)2.2P SPACE数据处理功能 (7)2.2.1 概述 (7)2.2.2 数据处理主要功能 (8)2.3 P S PACE TM实时数据库服务器组成 (12)2.3.1 pSpace TM实时数据库服务器 (12)2.3.2 pSpace TM数据连接器pSpaceTM Da Server (14)2.3.3 pSpace TM Web应用 (15)2.3.4 pSpace TM客户端 (16)2.3.5 pSpace TM客户端组态工具 (16)第3章 PSPACE SERVER安装说明 (19)3.1 P S PACE的运行环境 (19)3.2 P S PACE的安装说明 (19)第4章 PSPACE SERVER配置示例 (22)4.1数据采集站 (22)4.2数据服务器 (34)4.3客户端 (39)第1章 实时数据库前言1.1 概述在国内企业信息化中，随着工厂控制计算机的普及与网络的建设的深入，计算机目前主要应用于两个方面：生产自动控制（DCS），管理信息系统（MIS）和办公自动化（OA），在控制层和管理层的计算机应用逐步形成了规模，但是这两个层次之间的数据交换很多企业仍是人工的，通过报表、电话等手段进行。

力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。

力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。

1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。

2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。

3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。

2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。

3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。

内存：512M以上。

显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。

并行口或USB口：安装产品授权的加密锁。

2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。

软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。

可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
