力控HMI/SCADA监控组态软件产品说明北京三维力控科技有限公司力控HMI/SCADA监控组态软件产品说明目录一、序言 (1)1.1关于力控®系列软件应用 (1)1.2力控科技ForceCon®产品家族 (1)1.3产品特点 (2)1.4监控组态软件发展历程 (3)1.5新品介绍 (3)二、产品特点 (5)2.1产品亮点 (5)2.2 eForceCon® Sd 2.0亮点 (5)三、系统构架 (8)3.1单机构架 (9)3.2多机构架 (9)3.3客户服务器构架 (9)3.4应用分布式构架 (10)四、冗余 (11)4.1I/O设备冗余 (12)4.2I/O通讯链路冗余 (12)4.3计算机冗余 (12)4.4监控网络冗余 (13)4.5全面冗余 (14)五、构建灵活规模系统 (15)5.1区域实时数据库 (15)5.2多种数据源处理 (16)六、WEB和无线应用 (17)6.1WEB应用方案 (17)6.2瘦客户端应用方案 (18)6.3无线应用方案 (18)七、接口与通讯 (20)7.1对外接口 (20)7.2IO通讯 (21)7.3支持IO设备种类 (22)八、快速配置向导 (23)九、ForceControl 6.1应用开发 (24)9.1工程管理器 (24)9.1.1工程管理 (24)9.1.2开发环境 (24)9.2图像编辑器 (25)9.2.1构建流程画面 (25)9.2.2图库 (25)9.2.3菜单栏 (26)北京三维力控科技有限公司9.2.4ActiveX扩展 (26)9.3对象配置 (27)9.3.1模板 (27)9.3.2精灵 (27)9.4组件 (28)9.5报表 (29)9.6分析曲线 (30)9.7报警和事件 (32)9.8历史数据归档 (33)9.9脚本 (34)9.10用户管理 (34)十、扩展组件 (35)10.1策略控制器 (35)10.2 ODBCRouter (35)10.3 CommServer (36)10.4 GAPServer (36)10.5 CommBridge (37)10.6 WEBServer (37)10.7 NETServer (38)10.8 Excel Addin (39)附录附录一：力控pNetPower 6.0产品介绍 (40)一、简介 (40)二、分布式的专业电力SCADA平台 (40)三、基本功能模块 (42)四、保护定值在线管理 (44)五、录波数据管理分析 (44)六、电能量实时采集管理 (45)附录二：力控KJxN煤矿安全监控版 (46)一、概述 (46)二、设计原则 (46)三、系统架构 (46)四、产品功能 (46)附录三：力控ForceControl V6.1 温控版介绍 (48)附录四：力控DCS版介绍 (49)一、概述 (49)二、一体化集成 (49)附录五：力控嵌入版介绍 (51)一、软件特点 (51)二、软件功能 (51)三、硬件构成 (51)四、典型应用：触摸屏在真空生产线的应用 (52)附录六：监控组态软件选型说明 (53)一、ForceControl软件分类及授权方式 (53)二、ForceControl软件类别介绍 (53)三、行业版介绍 (54)四、性能模式选型说明 (54)开发版 (54)运行版 (54)通用监控版 (54)标准网络版 (54)WWW网络版 (55)扩展组件 (55)一、序言1.1关于力控®系列软件应用从1993年至今，力控科技系列工业自动化软件为国家经济建设做出了应有的贡献，在石油、石化、国防、铁路（含城铁或地铁）、冶金、煤矿、配电、发电、制药、热网、电信、能源管理、水利、公路交通（含隧道）、机电制造等行业均有成功应用。
力控科技工业监控组态软件ForceControl V7.0在两化深度融合的推动下，北京三维力控科技有限公司发布了全新的工业监控组态软件——ForceControl V7.0。
该产品是力控科技根据当前制造业和信息技术的融合发展日益深化的趋势，总结多年来的行业工程实践经验，以及对行业领军用户需求进行深度分析的基础上设计开发的自动化软件产品。
该产品可以广泛应用于油气、化工、煤炭、电力、环保、能源管理、智能建筑等行业，通过提供可靠、灵活、高性能的监控系统平台,极大的提升了客户的投资回报率。
支持主流操作系统ForceControl V7.0 是一个完全集成的工业控制软件产品，完全兼容微软的32/64位Windows 7及Windows Server 2008操作系统，通过提供可靠、灵活、高性能的监控系统平台,以及简单易用的配置工具和强大的功能使您能够针对各种规模的应用进行快速开发并部署。
丰富的图形处理能力通过ForceControl V7.0提供的组态开发环境，系统集成工程师可以直接使用其提供的大量可导入设置和等值化工具，实现包括变量、数据库、IO设备、对象数据、图库等的高度复用，从而极大的提高了工程的组态效率。
力控ForceControl V7.0与.NET技术可无缝集成，用户可以用WinForm窗体技术或WPF 技术，方便设计出炫丽的应用组件添加到ForceControl V7.0中。
通过计算机技术与3D技术的结合，可轻松实现数据的可视化，这种形象直观的展示方式将有效降低数据的理解难度。
对于动态画面可以全面支持GDI+图形画刷，同时支持2D、3D图形模拟技术。
给用户提供了多种选择。
负载均衡技术深入到分布式组件的设计，远程数据传输支持断线重连与恢复机制，不同图形与图像资源的“隔离”的封装设计在保证绚丽的监控效果的同时又保证了系统的稳定性。
用户通过力控脚本系统可以轻而易举地控制图形对象的动态效果，使整个生产画面更加形象。
工业监控组态软件——力控ForceControl V6概述：力控6监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6在秉承力控5成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。
工业监控组态软件ForceControl产品概述ForceControl系列监控组态软件是力控科技将其在十余年间积累的工业自动化、信息化的经验与前沿IT技术相结合而研发的产品。
该系列产品面向通用监控组态软件市场，作为工业自动化软件中的基础平台软件，可以为各类行业提供解决方案。
其最新产品完全支持微软的32/64位Windows7及Windows Server2008操作系统，在保证系统稳定性的前提下，既增加了产品的灵活性，同时又提高了使用的便捷性，使您能够快速构建基础工业监控系统。
产品架构ForceControl监控组态软件功能架构的核心是分布式区域实时数据库，其它应用程序或者功能模块通过与区域实时数据库交互而实现其功能及扩展。
软件的主要功能模块包括实时数据库、设备通讯服务程序、HMI画面、网络通讯程序、接口SDK、Web应用服务、关系数据转储、数据转发、扩展组件等几个部分。
ForceControl产品可与力控产品家族中的其他产品无缝集成，充分发挥其作为站控自动化软件的优势，与数据库等产品共同为客户打造一个适合于各类行业应用的企业智能信息化管理系统。
产品特点灵活方便的开发环境提供集成化的设计环境，各种图库及组件支持自定义属性、方法、事件；支持工程屏幕分辨率的自适应，支持一机多屏配置；提供上千种丰富的图形元素，具备丰富的“矢量”行业图库集，支持自定义图库；各种图元对象具备多个图层，通过脚本可灵活控制各图层的显示与隐藏，方便画面制作；采用了GDI+绘图技术，用户可以实现图元的各种阴影和过渡色的填充，使图形的渲染更出色，界面的展示更美观；与.net 技术无缝集成，支持WPF 和WCF 技术构建3D 图形对象组件；强大的ActiveX 控件对象容器，定义了全新的容器接口集，通过“脚本”可直接操作容器，调用对象的方法、属性，方便系统的集成。
可靠的工业通讯设计支持通过RS232、RS422、RS485、电台、电话轮巡拨号、以太网、移动GPRS、CDMA、GSM、zigbee网络等方式和远程现场设备进行通讯。

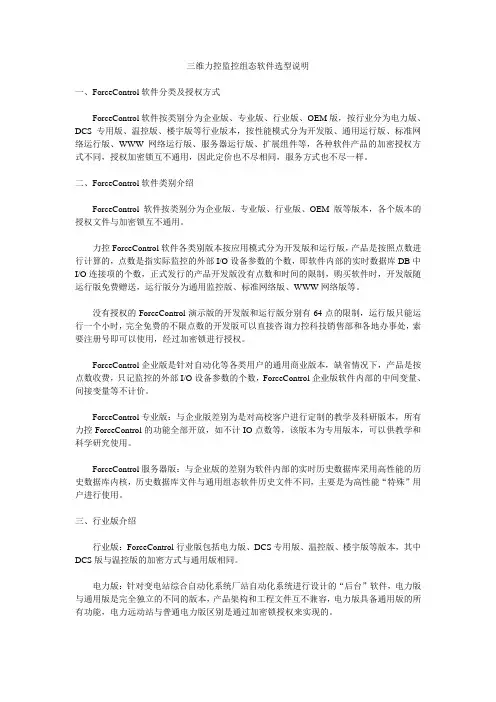

三维力控监控组态软件选型说明一、ForceControl软件分类及授权方式ForceControl软件按类别分为企业版、专业版、行业版、OEM版，按行业分为电力版、DCS专用版、温控版、楼宇版等行业版本，按性能模式分为开发版、通用运行版、标准网络运行版、WWW网络运行版、服务器运行版、扩展组件等，各种软件产品的加密授权方式不同，授权加密锁互不通用，因此定价也不尽相同，服务方式也不尽一样。
二、ForceControl软件类别介绍ForceControl软件按类别分为企业版、专业版、行业版、OEM版等版本，各个版本的授权文件与加密锁互不通用。
力控ForceControl软件各类别版本按应用模式分为开发版和运行版，产品是按照点数进行计算的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，正式发行的产品开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、标准网络版、WWW网络版等。
没有授权的ForceControl演示版的开发版和运行版分别有64点的限制，运行版只能运行一个小时，完全免费的不限点数的开发版可以直接咨询力控科技销售部和各地办事处，索要注册号即可以使用，经过加密锁进行授权。
ForceControl企业版是针对自动化等各类用户的通用商业版本，缺省情况下，产品是按点数收费，只记监控的外部I/O设备参数的个数，ForceControl企业版软件内部的中间变量、间接变量等不计价。
ForceControl专业版：与企业版差别为是对高校客户进行定制的教学及科研版本，所有力控ForceControl的功能全部开放，如不计IO点数等，该版本为专用版本，可以供教学和科学研究使用。
ForceControl服务器版：与企业版的差别为软件内部的实时历史数据库采用高性能的历史数据库内核，历史数据库文件与通用组态软件历史文件不同，主要是为高性能“特殊”用户进行使用。
力控HMI/SCADA监控组态软---eForcecon 2.0一、概述现代的生产企业由于面临着激烈的市场竞争，企业管理者迫切需要加强各地分散的企业集中生产管理，掌控全局，随着工业IT技术的快速发展，工厂的“数字化”的不断深入，企业面临着诸多如各种控制设备“数字化”通讯标准不统一、各种自动化监控软件、管理数据库系统软件规范不统一、各种企业“工厂模型”无参比的问题，这些问题已经成为制约企业信息化深入的瓶颈，为控制系统全集成及企业信息化带来了诸多问题，而为了加速企业信息的集成与后续的升级与维护，面向“服务”的平台及解决方案在企业信息化中发挥重大的关键作用，而如何解决企业在“工厂数字化”面临的诸多标准不统一是选择基础自动化平台是软件系统设计的关键，因此“数字化“工厂对生产息息相关的自动化软件平台的设计与研发提出了新的需求与挑战。
力控科技作为民族自动化平台软件的先驱者，在业界已经耕耘了十几年，多年来，通过对多个国内生产行业应用的不断的创新与求索来把握当前行业需求，对系列自动化平台软件采用了当前十几项先进的工业IT技术，率先于国内同行业内在专业与行业的结合上设计出了完全适合大规模生产行业定制的自动化平台软件，为民族产业的中国创造结出了丰硕的果实。
力控科技开发的自有知识产权的软件产品覆盖了企业综合自动化系统的各个角落，为解决企业生产信息化提供了诸多的解决方案与产品，力控ForceCon系列的自动化与信息化软件产品可为“数字化”工厂的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为工厂“模型化“提供基础海量数据平台，极大有效的保证了企业的高效、安全的进行综合生产管理与运营。
力控科技于2009年度推出的力控eForceCon系列自动化平台软件主要定位于国内高端自动化市场及应用，可以面向“数字化“工厂整体解决方案、大型SCADA调度系统、DCS控制系统应用，是企业信息化的有力生产监控数据处理平台，该产品是力控科技根据当前的自动化技术的发展趋势，结合了当前先进的IT技术，总结了多年的开发、实践经验和大量的用户需求而设计开发的高端自动化软件产品，是力控科技全体研发工程师集体智慧的结晶，该产品的推出使民族监控组态软件在大规模SCADA系统和DCS系统中的应用性能上真正的达到国际先进水平，是一个可以和国外同类高端软件相抗衡的民族工业产品。
