组态王与西门子S7-200的几种通信方式未知来源供稿2005-1-29 15:21:00【字体：大中小】1 引言随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。
而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。
2 组态王简介“组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。
该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。
ProjManager用于新建工程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。
TouchExplorer 是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境，内嵌画面开发系统，可完成对画面的设计、动画的连接等工作。
TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。
在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。
3 S7-200系列PLC西门子公司的SIMA TIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。
S7-200系列PLC共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。
1、引言随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。
而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。
2、组态王简介“组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows 98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。
该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。
ProjManager用于新建工程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。
TouchExplorer是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境，内嵌画面开发系统，可完成对画面的设计、动画的连接等工作。
TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。
在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。
3、S7-200系列PLC西门子公司的SIMATIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。
S7-200系列PLC 共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。
其中，CPU221无扩展功能，适于用做小点数的微型控制器，CPU222有扩展功能，CPU224是具有较强控制功能的控制器，CPU226和CPU226 XM适用于复杂的中小型控制系统。
S7-200PLC与iFIX组态软件通讯S7－200 PLC与iFIX组态软件通讯iFIX3.0是Intellution Dynamics自动化软件产品家族中的HMI/SCADA最重要的组件，它是基于WindowsNT/2000平台上的功能强大的自动化监视与控制的软件解决方案。
该系列软件以SCADA(Supervisory Control And Data Acquisitio n)为核心，实现包括监视、控制、报警、保存和归档数据、生成和打印报告、绘图和视点创建数据的显示形式等多种功能。
它们包括数据采集、数据管理和集成3个基本功能。
1 西门子S7-200 PLC及其网络通信功能SIMATIC S7-200系列PLC具有结构小巧、运行速度高、价格低廉、多功能、多用途等特点，具有极高的性能价格比；适合控制点分散控制系统和中小型控制系统。
S7-200的网络通信功能：S7-200系列PLC通信接口是9针RS-485标准串行接口，可通过PC/PPI电缆与计算机联接，也可通过通信扩展模块与其它PLC 及设备连成网络。
(1) SIMATIC S7-200网络（PPI协议）采用PPI（Point to point interface）协议，S7-200 PLC能以19.2Kbit/s的数据传输率与PC机（通过PC/PPI电缆）及SIMATIC的编程设备、TD200文本显示器、HMI（操作员控制和监视）设备以及其它的S7-200 PLC相连。
(2) 自由口模式（用户可编程接口协议）采用可编程自由口通信模式（free port mode），在用户程序中进行编程与配置，可以使S7-200 PLC与任何需要的设备如变频器、调制解调器、打印机、条码阅读器、电机驱动器、终端或其它S7-200 PLC进行灵活地通信。
(3) PROFIBUS-DP网络利用EM277通信扩展模块，S7-200 PLC只能作从机使用。
它提供了与过程现场总线系统PROFIBUS-DP之间良好的接口能力，能与所有的SIMATIC系统组件直接通信，进入到快速（12Mbit/s波特率）的现场总线领域。
应用组态王软件实现与S7-200的通讯实验实验4 应用组态王软件实现与S7-200的通讯一、实验目的强化之前学习的PLC知识，通过第三方软件配置PLC，实现组态王软件与s7-200PLC的远程通信功能。
学会使用变量寄存器控制变量，熟练运用梯形图编程。
二、实验要求1) 以实验室西门子SIMATIC S7-200为硬件设备，认识掌握用PLC控制系统控制步进电机正反转以及调速的方法;2) 学习STEP7-Micro/WIN32软件，运用梯形图语言进行编程。
3) 学习组态王软件，学习运用第三方软件进行对PLC的组态连接，实现通信功能。
三、实验设备1) 西门子SIMATIC S7-200 PLC、步进电机等硬件系统2) 西门子SIMATIC S7-200 PLC编程软件STEP7-Micro/WIN323) 组态王软件(6.53版本及以上)四、实验原理PPI通信协议是西门子专门为S7-200系列PLC开发的，它是一种主从设备协议。
主设备给从属装置发送请求，从属装置进行响应。
利用USB/PPI线缆，将S7-200系列PLC与装有STEP7的主设备连接起来。
PPI通信协议是S7-200PLC与STEP7-MicroWIN之间默认的通信协议。
在装有STEP7-MicroWIN的windows系统下可以通过PPI通讯下载修改PLC程序。
组态王6.53及其以上版本支持与西门子S7-200 USB进行通讯。
因此，可以使用西门子PLC自带的USB/PPI电缆线进行组态王与PLC之间的通讯。
五、基于自主程序设计的实验步骤STEP1:PLC程序编写通过组态王控制PLC实现步进电机的正反转操作，需要在PLC程序中设置触发便于控制。
利用变量寄存器V中的值作为触发条件。
当V寄存器中的值为1时，步进电机正转;当V寄存器中的值为2时，步进电机反转。
当V寄存器中的值为3时，步进电机停转。
若要步进电机实现变速功能，可以继续赋给V寄存器不同的值来实现。
组态软件和西门子S7-200通过PPI通讯协议采用网桥通讯方式通讯一、概述采用PPI协议，通过宏电GPRS模块和CPU相连，从而完成组态软件和S7200PLC 的通讯。
二﹑硬件和软件需求硬件：（1）S7 PLC 224（2）PPI通讯电缆（3）H7210模块软件：（1）H7210配置工具（2）组态软件三、通讯参数设置(1)参数设置：西门子 S7200 PLC的地址和波特率等参数，以及PC的串口参数需要使用编程软件STEP 7 Micro DOS/WIN来设置。
用编程软件STEP 7 Micro DOS/WIN（测试时使用的SP3）来修改通讯参数：以上的设置保持默认即可。
修改系统块的通信段端口参数，下载之后，200cpu的参数就会改变。
双击刷新之后，软件会找到连接上电的200CPU，同时将它的通讯参数显示到左侧，如果plc的地址不是2，那么在“远程：”后面的下拉框要选择新搜索的地址。
如果搜索不到，请选择“搜索所有波特率”，然后检查PC/PG INTERFACE 有没有修改(2)PC/PPI电缆设置：RS-232接口主要用来连接PC机和数据Modem。
在这种连接中，计算机被配置为数据终端设备（DTE），Modem作为数据通信设备（DCE）。
现在RS-232也用于连接其他设备如串行打印机、数据采集模块、无线数据电台等。
一般地，一个RS-232连接总是包括一个DTE和一个DCE。
根据RS-232标准，DTE和DCE接口的数据信号引脚定义不同。
信号总是按照DTE 设备一侧命名。
RS-232的三个基本信号是：TD：从DTE传送到DCE的数据线RD：从DCE传送数据到DTE的数据线GND：信号地另外还有两对握手信号：DTR/DSRRTS/CTS电缆上的DIP开关6用来选择电缆在通信中做DTE，还是DCE设备（旧电缆3BF21使用DIP开关5选择）。
参考PC/PPI电缆的RS-232侧引脚定义，可以发现设置DTE和DCE模式时改变了如下几个信号：TD的信号方向（输出还是输入电缆）RD的信号方向（输入还是输出电缆）RTS信号PC机总是DTE设备，因此在与PC机连接时电缆设置为DCE设备；和其他一些设备的RS-232口连接时，如部分串行打印机、数据电台时，可能需要设置为DTE 设备。

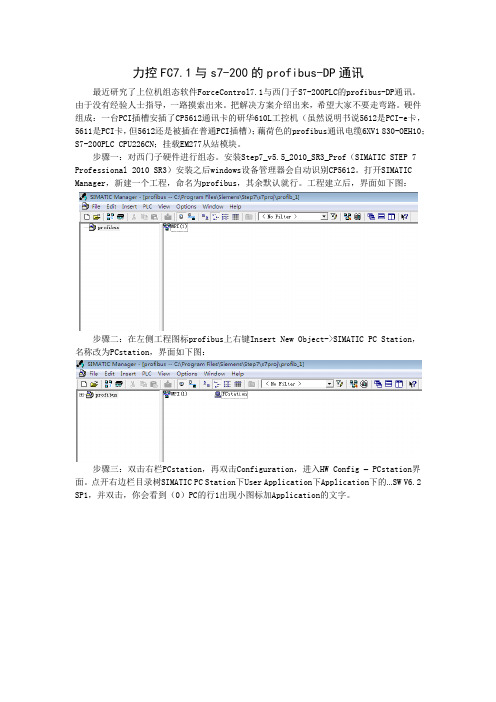

力控FC7.1与s7-200的profibus-DP通讯最近研究了上位机组态软件ForceControl7.1与西门子S7-200PLC的profibus-DP通讯。
由于没有经验人士指导，一路摸索出来。
把解决方案介绍出来，希望大家不要走弯路。
硬件组成：一台PCI插槽安插了CP5612通讯卡的研华610L工控机（虽然说明书说5612是PCI-e卡，5611是PCI卡，但5612还是被插在普通PCI插槽）；藕荷色的profibus通讯电缆6XV1 830-OEH10；S7-200PLC CPU226CN；挂载EM277从站模块。
步骤一：对西门子硬件进行组态。
安装Step7_v5.5_2010_SR3_Prof（SIMATIC STEP 7 Professional 2010 SR3）安装之后windows设备管理器会自动识别CP5612。
打开SIMATIC Manager，新建一个工程，命名为profibus，其余默认就行。
工程建立后，界面如下图：步骤二：在左侧工程图标profibus上右键Insert New Object->SIMATIC PC Station，名称改为PCstation，界面如下图：步骤三：双击右栏PCstation，再双击Configuration，进入HW Config – PCstation界面。
点开右边栏目录树SIMATIC PC Station下User Application下Application下的…SW V6.2 SP1，并双击，你会看到（0）PC的行1出现小图标加Application的文字。
步骤四：点开右边栏目录树SIMATIC PC Station下CP PROFIBUS下CP 5612下的SW V8.2.1，并双击，弹出窗口Properties-PROFIBUS interface CP5612(R0/S2),地址选择2，点击NEW 弹出一个新窗口，确保传输率1.5Mbps和属性DP，两次确定后你会看到（0）PC的行2出现小图标加CP 5612的文字。
S7-200系列PLC与监控计算机通信实现的研究1 引言西门子工控产品在工控领域应用市场中有较高的占有率，S7-200系列PLC是西门子SIMATIC PLC家族中的成员之一，在西门子工控领域应用中占有重要地位。
S7-200系列PLC 体积小，软硬件功能强大，系统配置方便，由它组成的系统可以与强大的Profibus现场总线相连接。
它一推向市场就在各行各业得到了广泛应用。
但是在实际工程应用中遇到了监控计算机与S7-200系列PLC通信问题。
由于西门子公司S7-200系列PLC比监控组态软件WinCC 推出晚，因此WinCC中没有集成S7-200系列PLC的通信驱动程序；S7-200系列PLC的通信协议也不公开，应用第三方软件编制监控程序也有问题。
这些问题给S7-200系列PLC的应用带来了一定的限制，为了解决这个实际工程问题，作者做了一些研究，本文就S7-200系列PLC与监控计算机通信问题研究结果展开讨论。
2 S7-200系列PLC监控的主要方法在大多数控制系统中，仅仅是实现控制是不够的，在许多情况下也需要组态监控界面对系统进行监控。
通过监控可以增加人机交互的能力，使操作人员实时地监控系统工作情况并使系统操作变得方便。
对S7-200系列PLC组成的控制系统进行监控一般有三种方法：组态软件监控、第三方软件编制的监控软件监控、触摸屏监控。
用组态软件WinCC实现监控，功能强大，灵活性好，可靠性高。
但软件价格高，并需要解决WinCC与S7-200系列PLC的通信问题。
在复杂控制系统中可以采用此方法。
用第三方软件编制的监控软件实现监控，灵活性好，系统投资低，能适用于各种系统。
但开发系统工作量大、可靠性难保证，对技术人员的经验和技术水平的要求高，还必须购买通信协议软件。
在系统资金投资有限，技术人员水平较高的情况下可以采用此方法。
触摸屏进行监控，可靠性高，监控实现容易，触摸屏与PLC之间的通信问题生产厂商已处理好，用户不用考虑通信问题，可以大大缩短工程周期。
西门子S7-200 以太网模块连接力控组态通讯方法
北京华科远创科技有限研发的远创智控以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC以太网模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。
转以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。
支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。
不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。
可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。
PPI-ETH-YC01 以太网模块连接 S7200
西门子 S7-200 通过模块连接 ForceControl力控组态软件，可以采用：西门子 S7TCP 驱动。
1、打开力控开发系统——IO 设备组态，选择【PLC-SIEMENS（西
门子）—S7-200 TCP 协议】；
2、填入设备名称，点击【下一步】
3、填入模块的IP 地址，端口（默认为102），完成设置。
Step7 Micro/win编程软件与S7-200PLC如何建立连接一、编程电缆选择：Step7 Micro/WIN与S7-200CPU进行通信连接时需要选择专用的PPI编程电缆，现在使用上使用的编程电缆主要有四种：（1）S7-200CPU专用的西门子原装PPI编程电缆。
该编程电缆有两种类型，一种时USB-RS485的PPI电缆，另一种时RS232-RS485的PPI电缆，由于现在笔记本基本不带有RS232接口，所有更多选择USB-RS485的PPI电缆,电缆外观如图1-1所示图1-1 西门子原装USB-PPI电缆（2）S7-200专用的国产PPI电缆，国产PPI电缆相对于原装的PPI电缆来讲，一般需要安装驱动，同时在通信连接参数的设置、连接的稳定性、所支持的波特率方面都会有说区别。
国产编程电缆主要以USB-RS485的类型居多，由于价格比原装的PPI电缆便宜的多，所有选择使用的人群非常多。
国产电缆外观多种多样，图1-2所示为其中一种。
图1-2 西门子国产USB-PPI电缆（3）西门子S7-200/300/400通用编程电缆(PC ADAPTER USB)，该编程电缆可用于实现对S7-200/300/400CPU进行程序的下载和上载，使用该电缆时用于连接S7-200CPU时，在通信连接设置时与S7-200CPU专用的PPI电缆有所区别，电缆外观如同1-3所示：图1-3 PC ADAPTER USB编程电缆（4）西门子通信设配器，如CP5611，西门子通信设配器可用于西门子编程软件与西门子的CPU进行通信连接，需要安装到电脑中后才可使用，外观如同1-4所示：图1-4 通信设配器二、不同通信电缆与CPU连接时的设置（1）西门子原装USB-PPI电缆连接CPU步骤：①确定数据线插入电脑USB口后，电脑课是被该数据线，可在电脑的设备管理器里面查询是否有识别该数据线。
②打开step7 Micro/Win软件，选择“设置PC/PG”接口选项，在弹出的设置PG/PC接口对话框中的为使用的接口分配参数的选项中选择PC/PPI cable。
