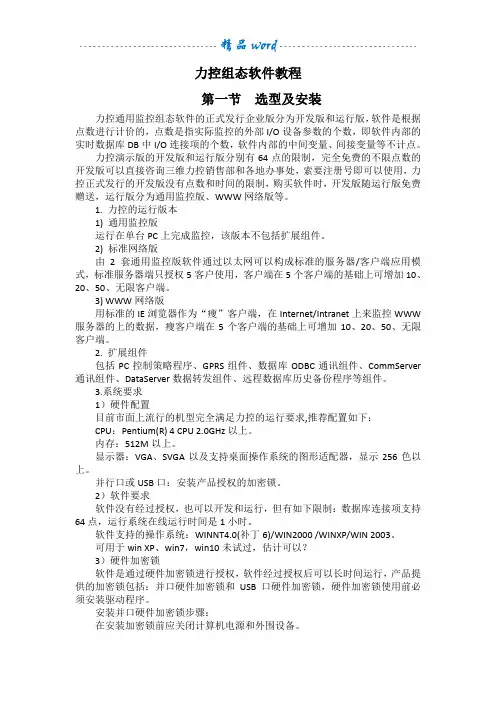

力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB 中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
力控组态软件使用指南
力控组态软件是一款可以用于编程和控制的软件，主要用于工业自动化的控制系统。
它可以让用户快速、高效地实现PLC（可编程逻辑控制器）和其他控制设备的配置、调试和管理。
1. 下载和安装软件
首先需要从力控的官方网站下载并安装软件。
安装后会出现一个启动界面，用户可以
选择“新建项目”，并设置项目名称、存储路径和PLC型号等信息。
2. 绘制控制流程
在使用之前，用户需要先创建一个PLC程序，并绘制出控制系统的流程。
软件提供了
各种常用的控制元素，例如定时器、计数器、逻辑运算、输入/输出、变量等等。
用户可
以通过拖拽这些元素来构建自己的控制流程，并根据需要连接它们。
3. 设置参数和配置设备
在绘制好控制流程之后，用户需要设置各个元素的参数和配置连接的设备。
例如，输
入/输出元素需要指定连接的输入/输出端口，计数器需要设置初始值、计数器步长等参数。
在PLC程序中，这些元素表示的是具体的硬件设备。
4. 调试和运行
编写程序后需要进行调试和运行测试，以确保控制系统能够正常运行。
软件提供了调
试功能，用户可以逐步运行程序，并在运行过程中观察各个元素的变化情况。
如果出现问题，用户可以通过调试功能进行排错和修复。
调试完成后，用户可以将程序下载到实际
PLC设备上进行测试和运行。
概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。

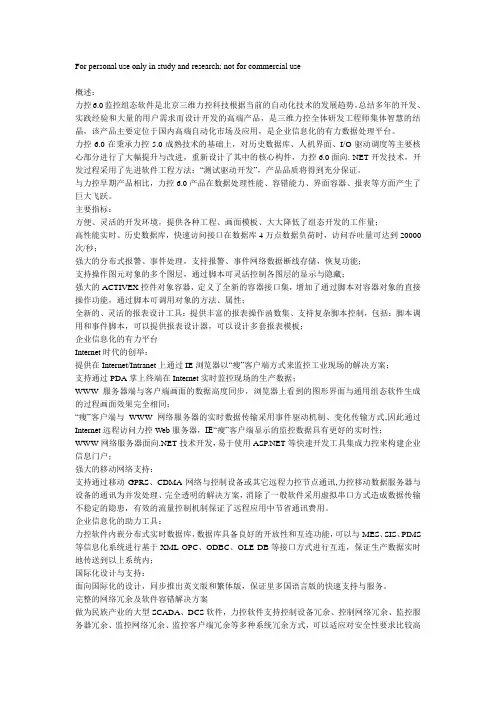

For personal use only in study and research; not for commercial use概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版与运行版,软件就是根据点数进行计价的,点数就是指实际监控的外部I/O设备参数的个数,即软件内部的实时数据库DB中I/O连接项的个数,软件内部的中间变量、间接变量等不计点。
力控演示版的开发版与运行版分别有64点的限制,完全免费的不限点数的开发版可以直接咨询三维力控销售部与各地办事处,索要注册号即可以使用,力控正式发行的开发版没有点数与时间的限制,购买软件时,开发版随运行版免费赠送,运行版分为通用监控版、WWW网络版等。
1、力控的运行版本1) 通用监控版运行在单台PC上完成监控,该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式,标准服务器端只授权5客户使用,客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端,在Internet/Intranet上来监控WWW 服务器的上的数据,瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2、扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3、系统要求1)硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下:CPU:Pentium(R) 4 CPU 2、0GHz以上。
内存:512M以上。
显示器:VGA、SVGA以及支持桌面操作系统的图形适配器,显示256色以上。
并行口或USB口:安装产品授权的加密锁。
2)软件要求软件没有经过授权,也可以开发与运行,但有如下限制:数据库连接项支持64点,运行系统在线运行时间就是1小时。
软件支持的操作系统:WINNT4、0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7,win10未试过,估计可以？3)硬件加密锁软件就是通过硬件加密锁进行授权,软件经过授权后可以长时间运行,产品提供的加密锁包括:并口硬件加密锁与USB口硬件加密锁,硬件加密锁使用前必须安装驱动程序。

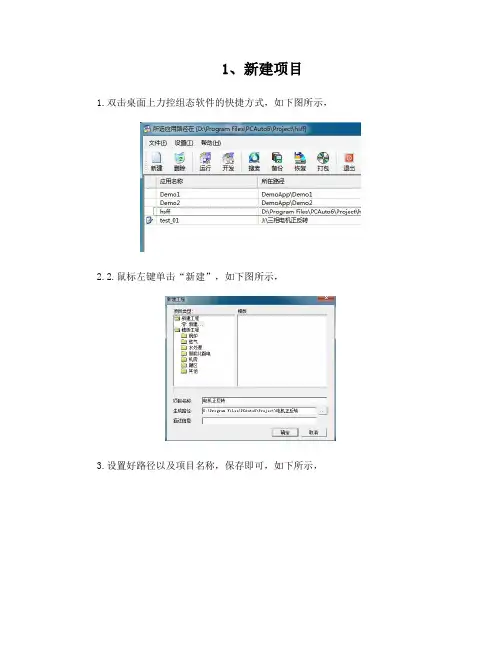

1、新建项目1.双击桌面上力控组态软件的快捷方式，如下图所示，2.2.鼠标左键单击“新建”，如下图所示，3.设置好路径以及项目名称，保存即可，如下所示，4.鼠标左键单击“开发”，出现对话框后忽略即可进入开发环境。
5.进入开发环境后找到窗口左侧一栏“窗口”，单击鼠标右键新建窗口，如下图所示6.保存之后即可进行组态。
2、组态实例：电动机正反转控制仿真1.精灵图元设置1.找到窗口上部的图库，如下图所示，2.鼠标单击后出现如下图所示效果3.找到项目所需要的精灵双击鼠标左键即可将其添加到窗口中，本次试验所需的精灵有：电动机、报警灯、搅拌器、开关等。
4.文字说明文字说明用于说明每个指示灯或者精灵的作用等，在窗口靠近右侧的部分看到“工具箱”，如图所示，1.找到像图中的“A”按钮，即选中了文字，单击鼠标左键，本功能即要实现，在窗口中单击鼠标左键即可添加一个文字说明框，在里面即可写入说明内容，如图所示，2.鼠标右键单击，找到“图像属性”，可以改变本图元的属性，如图所示，3.增强型按钮增强型按钮用来作为电动机启停的动作对象。
同样，在窗口右侧“工具箱”中找到如图所示的单元“ex”，单击，即生效，在窗口中按住鼠标左键拖动，即可生成所大小的矩形按钮，如图所示，同文字一样，该图元亦可单击鼠标右键进行其属性设置。
4.将各个精灵图元位置与大小安排放置好，属性设置好，效果如下图2.I/O设备组态本次所用的是力控自带的仿真器1.单击工程项目窗口中“变量”下的I/O设备组态，并且在新开的窗口中选择设备，仿真驱动，如下图所示，双击后打开如下图所示，将设备名称，设备描述，设备地址填写好后，单击“完成”，即完成了I/O设备组态。
3.数据库组态数据库组态所进行的是将整个过程中将使用到的变量进行设置1.同样在变量窗口下，双击数据库组态即可打开数据库组态窗口，如下图所示，双击右侧类似excel的表格中的方框，即可打开一个点的设置，如下图所示,选择好I/O点的属性后双击出现点的编辑对话框，如下将基本参数一栏参数填写好之后，点击数据连接，进行编辑，如下图所示，默认情况下，设备将自动选定，点击增加按钮，出现对话框后，将寄存器地址，类型等参数填写好后，确定，保存，这样，就完成了一个点的编辑，以此类推，即可完成该实例下所有的I/O点的编辑，编辑好后的效果如下图，4.数据连接数据连接是指将数据库的点变量与图元联系起来的过程。
组态软件垂直拖动窗口显示：display(“draw1.drw”);关闭窗口：closewindow();鼠标进入this.lColor=5;this.x=555;this.y=394;鼠标离开闪烁水平/垂直移动p=p+1;if p>100 thenp=0;endifif begin==1 thenmove1=move1+4;if move1>100 then begin=0;endifendifif move1>100 thenmove2=move2+5;if move2>100 then move1=0;move2=0;endifendif方法2：if begin==1 thenmove2=move2+5;if move2>100 then move2=100;move3=move3+5; if move3>100 then move3=100;endifendifelsemove2=0;move3=0;endifif key==1 && var<100 thenvar=var+1;endifif key==0 && var>0 thenvar=var-1;endif流动if water==1 thenwater=0;elsewater=1;endif闪烁适中：填充色（倒数第二排第一个和第八个）运行中周期执行arrow=arrow+1;if arrow==3 thenarrow=0;endif窗口显示窗口显示：display(“draw1.drw”);退出：exit(0);禁止当key为真时，输入被禁止。
左键动作MsgBox("欢迎使用PCAuto!");按下鼠标cm1=cm1+1鼠标周期执行cm2=cm2+1释放鼠标cm3=cm3+1带跳动的物块窗口运行时周期执行if a==1 thenb=100;a=0;elseb=0;endif物体命名#rect1.FColor=100 填充色变为100#rect1.LColor=100 边线颜色变为100#yerToTop() 设置为顶层#yerToBottom()设置为底层来回的汽车SWITCH (A)CASE 0:move1=move1+5;if move1>500 thenA=1;#car1.hide();#car2.show();endifCASE 1:move1=move1-5;if move1<0 thenA=0;#car1.show();#car2.hide();endifDEFAULT:ENDSWITCH旋转的球进入窗口x1=#ball.ix;y1=#ball.iy;数据改变动作 $msec#ball.x=x1+100*cos(deg);#ball.y=y1+100*sin(deg);deg=deg+15;球宽60SWITCH (a)CASE 0:#ball.x=#ball.x+k;#ball.y=#ball.y+k;if #ball.y>550 then a=1; endifif #ball.x>853 then a=3; endif CASE 1:#ball.x=#ball.x+k;#ball.y=#ball.y-k;if #ball.x>853 then a=2; endifif #ball.y<88+60 then a=0;endif case 2:#ball.x=#ball.x-k;#ball.y=#ball.y-k;if #ball.y<88+60 then a=3; endif if #ball.x<247+60 then a=1; endif case 3:#ball.x=#ball.x-k;#ball.y=#ball.y+k;if #ball.x<247+60 then a=0;endif if #ball.y>550 then a=2; endif DEFAULT:ENDSWITCH进入窗口for i=1 to 6@iv[i]=0;nextiv[1]=@a1;iv[2]=@a2;iv[3]=@a3;iv[4]=@a4;iv[5]=@a5;num=1;窗口周期运行max=0;FOR i=1 to 6if iv[i]>max thenmax=iv[i];num=i;endifNEXTaver=(iv[1]+iv[2]+iv[3]+iv[4]+iv[5])/5;左键动作a1=rand(100);a2=rand(100);a3=rand(100);a4=rand(100);a5=rand(100);用户级别与安全区修改一个变量，不但要用户级别够，而且还要要求用户级别的安全区包含变量的安全区。
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer 通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer 通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
