SMT最基础培训教材

SMT最基础培训教材

培训教材目录第一章基础培训教材第一节常用术语解释（一） (1)1．组装图 (1)2．轴向引线元件 (1)3．单端引线元件 (1)4．印刷电路板 (1)5．成品电路板 (1)6．单面板 (1)7．双面板 (1)8．层板 (2)9．焊盘 (2)10．元件面 (2)11．焊接面 (2)12．元件符号 (2)13．母板 (2)14．金属化孔（PTH） (2)15．连接孔 (2)16．极性元件 (2)17．极性标志 (2)18．导体 (2)19．绝缘体 (2)20．半导体 (3)21．双面直插 (3)22．套管 (3)25．预面型 (3)第一节常用术语解释（二） (4)1．空焊 (4)2．假焊 (4)3．冷焊 (4)4．桥接 (4)5．错件 (4)6．缺件 (4)7．极性反向 (4)8．零件倒置 (4)9．零件偏位 (4)10．锡垫损伤 (4)11．污染不洁 (4)12．爆板 413．包焊 414．锡球 415．异物 416．污染 417．跷皮 418板弯变形 (4)19．撞角、板伤 (4)20．爆板 (4)21．跪脚 (4)25．修补不良 (4)26．实体 (5)27．过程 (5)28．程序 (5)29．检验 (5)30．合格 (5)31．不合格 (5)32．缺陷 (5)33．质量要求 (5)34．自检 (5)35．服务 (5)第二节电子元件基础知识 (6)（一）阻器和电容器 (6)1．种类 (6)2．电阻的单位 (6)3．功率 (6)4．误差 (6)5．电阻的标识方法································ 6-86．功率电阻 (8)7．电阻网络··································· 8-98．电位器 (9)9．热敏电阻器 (9)10．可变电阻器 (9)3．类型 (10)4．电容量 (10)5．直流工作电压 (10)6．电容器上的工程编码 (10)7．习题···································· 11-12二、变压器（Transformer）和电感器（Inductor） (13)（一）变压器 (13)（二）电感器 (13)三、二极管(diodc) (14)1．稳压二极管 (14)2．发光二极管(LED) (14)四、三极管(triode) (15)1．习题 (16)五、晶体（crystal） (17)六、晶振（振荡器） (17)七、集成电路（IC） (17)八、稳压器 (18)九、IC插座（Socket） (18)十、其它各种元件 (19)1．开关(Rwitch) (19)2．继电器(Relayo) (20)3．连接器(Connector) (20)4．混合电(mixed circuit) (20)7．保险丝(fuse) (20)8．光学显示器(optic monitor) (20)9．信号灯(signal lamp) (20)十一、静电防护知识 (20)1．手带 (21)2．脚带 (21)3．工作台表层材料 (21)4．导电地板胶和导电腊 (21)5．导电框 (21)6．防静电袋 (22)7．空气电离器 (22)8．抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1．电阻的安装 (24)2．电容的插装································· 25-263．二极管的插装 (27)4．三极管的安装 (27)5．晶体的安装 (27)6．振荡器的安装 (27)7．IC的安装 (27)8．电感器的发装 (27)四、测试技术.................................... 28-29 第二章品质管制的演进史. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与，全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法····································· 35/36三、特性要因图法 (37)（一）特性要因图使用步骤 (37)（二）特性要因图与柏拉图之使用 (38)（三）特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)（一）管制图的实施循环 (41)（二）管制图分类 (42)1．计量值管制图 (42)2．计数值管制图 (42)（三）X—R管制图 (43)七、查核表（Check Sheet）······························· 44/45（一）抽样检验的由来 (46)（二）抽样检验的定义 (46)（三）用语说明 (46)1．交货者及检验收者 (46)2．检验群体 (46)3．样本 (46)4．合格判定个数 (46)5．合格判定值 (46)6．缺点 (46)7．不良品 (47)四、抽样检验的型态分类 (47)1．规准型抽样检验 (47)2．选别型抽样检验 (47)3．调整型的抽样检验 (47)4．连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1．检验的场合 (48)2．适应全数检验的场合 (48)六、抽样检验的优劣 (48)1．优点 (48)2．缺点 (48)七、规准型抽样检验 (48)1．允收水准（Acceptable Quality Level） (48)2．AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤····························· 49/50第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义51 ·······································三、整理整顿与5S活动·································· 52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000：94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1．目标 (56)2．精髓 (56)3．任务 (56)4．要求 (57)ISO9001：2000版 (58)1．范围 (58)2．参考标准 (58)3．名词与定义 (58)4．品质管理系统······································ 58/69。

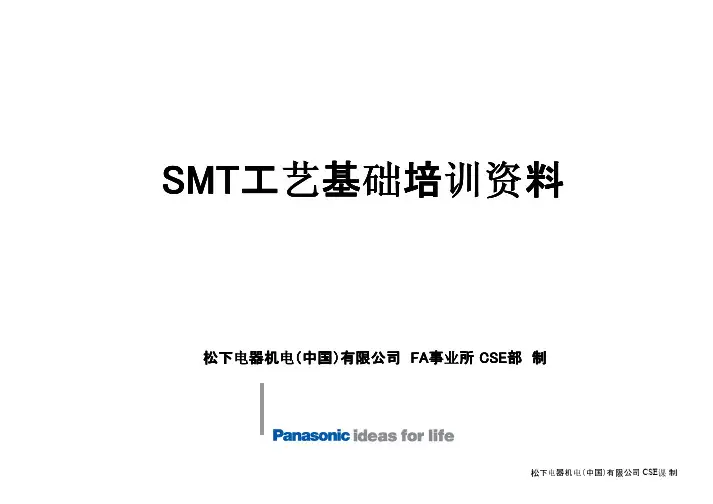

SMT工艺基础培训

SMT工艺基础培训

配合
2021/9/17
23
SMT回流后常见不良
锡珠
1、锡膏解冻时间是否足够 2、网底是否定时清洗 3、钢网太厚 4、钢网开口形状 5、贴片压力是否过大 6、升温时，速度太快 7、车间的温、湿度
2021/9/17
24
SMT回流后常见不良
错件、漏件、元件反向 冷焊、锡珠、 翻件、偏位、元件浮高 焊盘缺损、氧化污染 PCB线路缺损、露铜、PCB起泡分层、绿油、划伤、
2、按生产工艺分：锡膏钢网和红胶钢网，而锡膏钢网又可分为无铅 锡膏钢网和有铅锡膏钢网。
3、钢网的规格我们公司现在主要用的是420MM*520MM、 584MM*584MM和736MM*736MM三种规格的，现在主要选用以 736*736MM为主，以减少订钢网时间。
2021/9/17
4
钢网知识
4、锡膏钢网模块厚度选取： A、0402元件一般选用0.12MM厚度的钢网,0603元件以上可用
1F =103mF =106uF=109nF=1012pF
2021/9/17
28
SMT元件的认识
电 感:L
单位:亨利（Ｈ）、毫亨（mH)、微亨（uH）
1Ｈ＝103mH=106uH
2021/9/17
22uH(微亨)
6.8uH(微亨)
29
SMT元件的认识
二极管:D 有方向
二极管的特性：单向导电性能
三极管:Q 有方向
2021/9/17
17
回流曲线各区的功能
• Soak 均温区的功能 1、使PCB板、元件与Pad均匀吸热，减少它们之间的温差; 2、焊膏活性剂开始工作，去除管脚与Pads上面的氧化物;
3、保护管脚与Pads在高温的环境下不再被氧化;

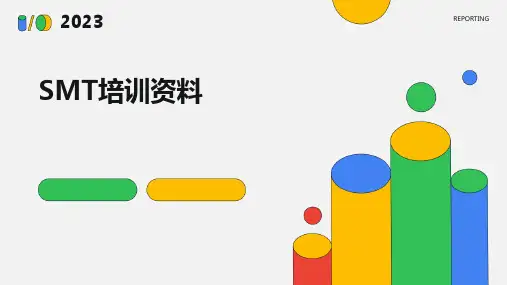

SMT培训资料

SMT培训资料


2023
REPORTING
THANKS
感谢观看
SMT定义及发展历程
SMT定义
SMT是表面贴装技术（Surface Mount Technology）的缩写，是一种将电子 元件直接贴装在印刷电路板（PCB）表面的技术。
发展历程
SMT技术起源于20世纪60年代，随着电子行业的快速发展，SMT技术不断得到 改进和完善，逐渐取代了传统的通孔插装技术，成为现代电子制造领域的主流 技术。
2. 案例二
某BGA封装元件在AOI检测中显示为 桥接。经X-RAY检测确认后，采用专 业返修工具进行拆焊并重新焊接，最 终通过功能测试验证修复效果。
2023
PART 06
SMT生产管理与效率提 升策略
REPORTING
生产计划制定和执行监控
制定详细的生产计划，包括产品 种类、数量、生产时间等，以确
故障排查流程和案例分析
故障排查流程 1. 观察故障现象，记录相关信息。
2. 分析可能原因，制定排查计划。
故障排查流程和案例分析
3. 使用专业工具进行故障定位。 4. 修复故障并验证结果。
案例分析
故障排查流程和案例分析
1. 案例一
某PCB板出现批量性虚焊问题。经过 分析，发现焊接温度设置过低。通过 调整焊接参数并重新焊接，问题得到 解决。
质量检测手段介绍（AOI/X-RAY等）
AOI（自动光学检测）
利用高分辨率摄像头捕捉PCB图像，通过图像处理算法对焊点、 元件等进行检测，具有高效、准确的特点。
X-RAY检测
利用X射线穿透PCB板，检测内部焊接情况，尤其适用于BGA、 CSP等封装元件的检测。
功能测试
通过模拟实际工作环境，对PCB板进行电气性能测试，以验证其功 能和性能是否符合要求。
smt基础知识培训.doc

smt基础知识培训.doc

SMT培训第一块：SMT概论：1．SMT的全称是Surface mount technology,中文意思为表面贴装技术。

2．SMT包括表面貼裝技術，表面貼裝設備，表面貼裝元器件及SMT管理。

3. SMT生产流程：（1）单面：来料检验→印刷焊膏→贴片→回流焊接→检测→返修→出货（2）双面:来料检验→印刷锡膏→贴片→回流焊接→翻板→PCB的BOT面印刷焊膏→贴片→回流焊接→检测→返修↓→出货第二块：SMT入门基础：一：电阻电容单位换算：1．电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧（MΩ）=1000千欧(KΩ)=1000000欧(Ω)2。

电容的单位为法拉（F），其它单位有：微法（uF）、纳法（nF）、皮法（pF）。

换算方法是：1uF=1000nF=1000000pF二：标示方法：（主要介绍一下数标法）（一）电阻1。

当电阻阻值精度为5%时：一般用三位数字表示阻值大小，前两位表示有效数字，第三位数表示是增加的0的个数。

（1）阻值为0时：0Ω表示为000。

（2）阻值大于10Ω时：100Ω表示为101，4.7K=4700Ω则表示为472，100K=100000Ω则表示104。

（3）阻值小于10Ω时：在两个数字间加字母“R”。

4.7Ω表示为4R7,5.6Ω表示为5R6, 8Ω可先写成8.0Ω的格式，这样就可表示为8R0。

2．当电阻大于0805大小（包括0805大小）且阻值精度为1%时：一般用四位数字表示阻值大小，前三位表示有效数字，第四位数表示是增加的0的个数。

（1）阻值为0时：0Ω表示为0000。

（2）阻值大于10Ω时：100Ω表示为1000，4.7K=4700Ω则表示为4701，100K=100000Ω则表示1003。

（3）阻值小于10Ω时：仍在第二位加字母“R”。

4.7Ω表示为4R70, 5.6Ω表示为5R60, 8Ω可先写成8.00Ω的格式，这样就可表示为8R00。

SMT钢网设计最全基础知识培训

SMT钢网设计最全基础知识培训

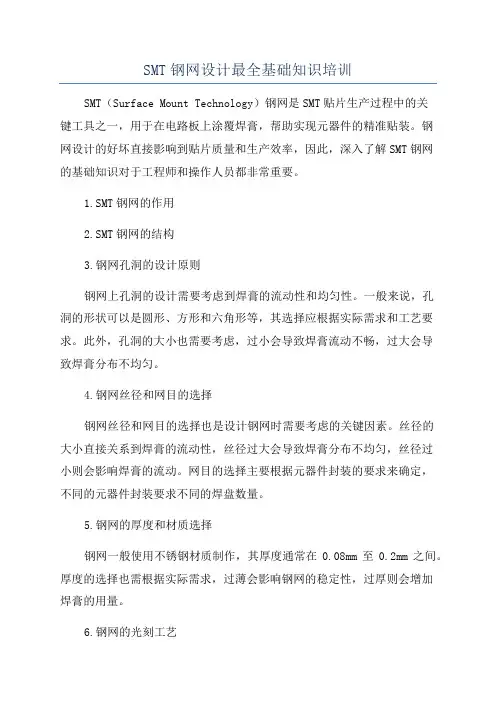

SMT钢网设计最全基础知识培训SMT（Surface Mount Technology）钢网是SMT贴片生产过程中的关键工具之一，用于在电路板上涂覆焊膏，帮助实现元器件的精准贴装。

钢网设计的好坏直接影响到贴片质量和生产效率，因此，深入了解SMT钢网的基础知识对于工程师和操作人员都非常重要。

1.SMT钢网的作用2.SMT钢网的结构3.钢网孔洞的设计原则钢网上孔洞的设计需要考虑到焊膏的流动性和均匀性。

一般来说，孔洞的形状可以是圆形、方形和六角形等，其选择应根据实际需求和工艺要求。

此外，孔洞的大小也需要考虑，过小会导致焊膏流动不畅，过大会导致焊膏分布不均匀。

4.钢网丝径和网目的选择钢网丝径和网目的选择也是设计钢网时需要考虑的关键因素。

丝径的大小直接关系到焊膏的流动性，丝径过大会导致焊膏分布不均匀，丝径过小则会影响焊膏的流动。

网目的选择主要根据元器件封装的要求来确定，不同的元器件封装要求不同的焊盘数量。

5.钢网的厚度和材质选择钢网一般使用不锈钢材质制作，其厚度通常在0.08mm至0.2mm之间。

厚度的选择也需根据实际需求，过薄会影响钢网的稳定性，过厚则会增加焊膏的用量。

6.钢网的光刻工艺钢网的制作需要使用光刻工艺。

通过光刻工艺可以将CAD设计的钢网图案转移到钢网上。

这个过程主要包括涂胶、曝光、显影、洗净等步骤。

总结起来，SMT钢网的设计需要考虑到孔洞的形状、大小，丝径和网目的选择，钢网的厚度和材质等因素。

同时，钢网的制作需要使用光刻工艺，通过严密的流程进行。

准确理解和掌握这些基础知识，对于SMT钢网的设计和生产至关重要，能够提高贴片质量和生产效率。

SMT工艺基础知识

SMT工艺基础知识

钽电容有线端为“+ 极”，铝质电容、电解电容、二极管等有线端为“- 极”。 晶体及IC类元件本体有极性标记，与PCB相应位置极性对应即可。 如下图示： IC元件第一脚判定—
IC有缺口标志
以原点做标志
以横杠做标志
以文字做标志
松下电器机电（中国）有限公司 课 CSE 制
（一）SMT生产管理必备基础知识1-电子元件认知
电阻误差 ±0.5%
±1%
F/G ±1.0PF ±2%
J ±5% ±5%
K
M
Z
±10%
±20% +80%-20%
±10% 松下电器±机2电0%（中国）有+限8公0%司-C20SE%课 制
（一）SMT生产管理必备基础知识1-电子元件认知
Panasonic
5页
1.4表面贴装元件的包装和料盘标签说明
元件包装的种类是多样的，有：纸编带、塑料编带、粘着式编带、Tray盘和管状料。
松下电器机电（中国）有限公司 课 CSE 制
（一）SMT生产管理必备基础知识3-焊膏材料的简介和管理的要点
Panasonic
12页
3.2焊膏管理的要点
1）焊膏购买到货后，需登记到达时间、保质期和型号，并未焊膏罐贴上编号。
2）焊膏应以密封的方式存放在恒温、恒湿的冰箱内。【注：温度过高，阻焊剂易于合 金粉末发生化学反应；温度过低（<0），阻焊剂中的松香会产生结晶，使焊膏品质恶 化】
钽电容（Capacitor Tantalum）
电阻（Resistor）
电容（Capacitor）
有源器件主要包括半导体封装元器件（封装形式：陶瓷和塑料）。如：小外形晶体管SOT、小外形集 成电路SOIC、塑料有引脚芯片载体PLCC…。如下图示：

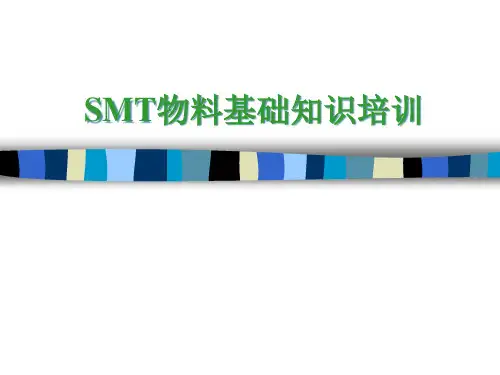

SMT物料基础知识培训课件

SMT物料基础知识培训课件


4、 SMD电阻的规格：
1206(3216)、0805(2012)、0603(1608)、0402(1005)等；
如0805表示0.08(长)X 0.05(宽)英寸 1英寸=25.4mm
5、 电阻的表示方法：
1） 非精密电阻(±5%)的贴片电阻一般用数标法:
三位数字标印在电阻器上，其中前两位表示为有效数字，第三位表示 倍数10n次方；
附4 某公司141系列承认书（例2）
9、排阻
排阻是由若干个电阻组合，它有多个脚，有A型(RN)和B 型(RP)两种：A有一个公共端，其他各引脚与公共脚之间的 电阻为R：B型(RP)是相邻两脚的电阻为R。
由若干个电阻组合，它有多个脚，有A型（RN）和B型（RP）两 种；A型有一个公共脚，其他各引脚之间的电阻为R；B型（RP） 是相邻两脚的电阻为R。
RK: Metal mixture 金属混合
2B: 1/8W 2E: 1/4W 2H: 1/2W 3A: 1W 3D: 2W 3F: 3W 3H: 5W
F: +/- 1% G: +/- 2% J: +/- 5% K: +/- 10% M: +/- 20%
1 2 2=> 1200 ohm=1.2kohm
例如： 一颗电阻本体上印有473则表示电阻值为47X103欧=47千欧，100欧 的电阻本体上印字为101。
2）小于10欧的电阻值用字母R与二位数字表示：
5R6=5.6欧
R82=0.82欧
3） 精密电阻(±1%)通常用四位数字表示，前三位为有效数字，第四位表 示10n,例如：147欧的精密电阻，其字迹为1470，但在0603型的电阻器
二、SMT常见元件外形
Crystals
SMT介绍培训资料课件.

SMT介绍培训资料课件.

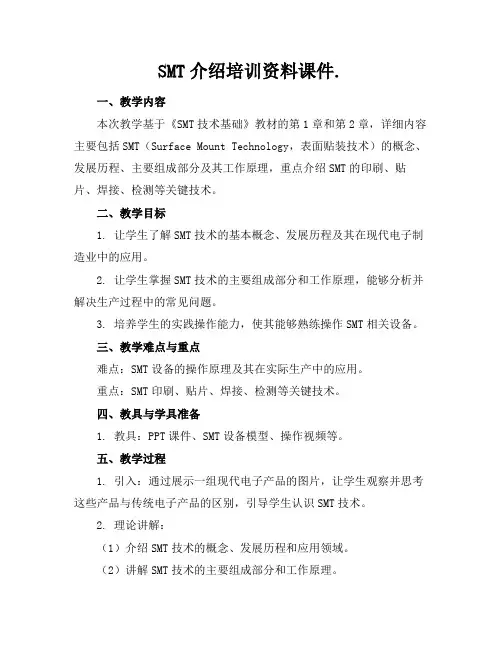

SMT介绍培训资料课件.一、教学内容本次教学基于《SMT技术基础》教材的第1章和第2章，详细内容主要包括SMT（Surface Mount Technology，表面贴装技术）的概念、发展历程、主要组成部分及其工作原理，重点介绍SMT的印刷、贴片、焊接、检测等关键技术。

二、教学目标1. 让学生了解SMT技术的基本概念、发展历程及其在现代电子制造业中的应用。

2. 让学生掌握SMT技术的主要组成部分和工作原理，能够分析并解决生产过程中的常见问题。

3. 培养学生的实践操作能力，使其能够熟练操作SMT相关设备。

三、教学难点与重点难点：SMT设备的操作原理及其在实际生产中的应用。

重点：SMT印刷、贴片、焊接、检测等关键技术。

四、教具与学具准备1. 教具：PPT课件、SMT设备模型、操作视频等。

五、教学过程1. 引入：通过展示一组现代电子产品的图片，让学生观察并思考这些产品与传统电子产品的区别，引导学生认识SMT技术。

2. 理论讲解：（1）介绍SMT技术的概念、发展历程和应用领域。

（2）讲解SMT技术的主要组成部分和工作原理。

（3）分析SMT印刷、贴片、焊接、检测等关键技术。

3. 实践操作：（1）演示SMT设备操作视频，让学生了解设备的具体操作流程。

（2）分组进行SMT设备模型操作练习，培养学生的实践操作能力。

4. 例题讲解：结合教材中的实例，讲解SMT生产过程中的常见问题及解决方法。

5. 随堂练习：布置一道关于SMT技术的实际应用问题，让学生现场解答。

六、板书设计1. SMT技术介绍2. 内容：（1）SMT基本概念、发展历程和应用领域。

（2）SMT主要组成部分和工作原理。

（3）SMT关键技术：印刷、贴片、焊接、检测。

七、作业设计1. 作业题目：分析一款电子产品的SMT生产过程，并提出可能存在的问题及改进措施。

2. 答案：（1）产品：智能手机。

（2）生产过程：印刷、贴片、焊接、检测。

（3）问题：焊接不良、印刷偏移、元器件损坏等。

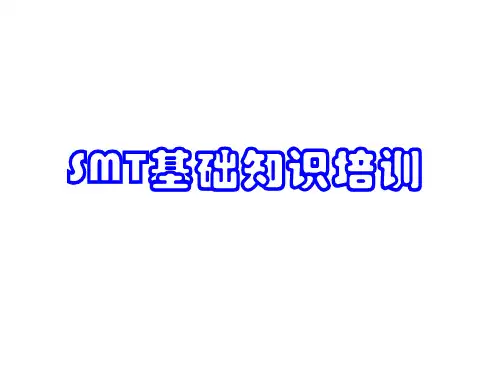

SMT基础知识培训

SMT基础知识培训

丝网印刷的好坏，直接影响焊接质量的优劣。印 刷的缺陷主要有以下几种：偏移、缺损、渗出、塌陷。 （1）偏移：偏移量小于等于焊盘尺寸的1/3为合格。 （2）缺损：缺损面积小于等于焊盘面积1/4为合格。 （3）渗出： 最大尺寸小于等于01mm为合格。 （4）塌陷：塌陷面积小于焊盘面积1/2为合格。
第12页 共30页
6、刮刀速度：刮刀的速度要根据生产的 PCB而定，与PCB的印刷精度有关。一般设 10—150mm/sec，其具体数值要与刮刀压力 配合设定。
7、板离速度：PCB与模板的脱离速度较慢 为好，否则将形成锡少而造成虚焊。一般设 定为：01—02mm/s
第11页 共30页
8、清洗模板次数：根据不同的PCB板而定，一般为 20块板清洗一次。 9、丝网印刷效果要求：
1、锡珠：回流焊接后，常在片式电容和 电阻周围或底部发现许多细小的锡珠。在免
第24页 共30页
清洗回流焊接工艺中，由于焊后不清洗助焊剂残 留，这种缺陷不可能完全杜绝，但应有指标控制。 产生锡珠的原因很复杂，锡膏本身的品质、丝印 时锡膏过量、或模板不干净、贴装力度过大、温 度曲线不合理等都会出现锡珠。对温度曲线而言， 升温速度太慢，可能引起毛细管作用，将未回流 的锡膏从锡膏堆积处吸到元件下面，回流期间， 这些锡膏形成锡珠被挤到元件边；第二升温区的 温升速度过快，预热区时间过长，使助焊剂活花 过早耗尽，到达回流区时，焊料中生成新的氧化 物，而形成锡珠。这种情况应调整温度曲线为理 想状态。
六、贴片胶使用要求（以X士： W880C为例）：
1、放置于冰箱0—10C密封保存。
2、从冰箱中取出的贴片胶要回温 到室温（25C）后才能使用。 3、印过贴片胶的PCB板12小时 内过回流炉。
第9页 共30页
SMT培训资料(全)

SMT培训资料(全)

SMT 基础知识一、 SMT 简介二、 SMT 工艺介绍三、元器件知识四、 SMT 辅助材料五、 SMT 质量标准六、安全及防静电常识SMT 简介第一章SMT 的特点采用表面贴装技术(SMT)是电子产品业的趋势SMT 有关的技术组成第二章SMT 工艺介绍SMT 工艺名词术语1、表面贴装组件(SMA) (surface mount assemblys) 。

2、回流焊(reflow soldering)3、波峰焊(wave soldering)4、细间距 (fine pitch)5、引脚共面性 (lead coplanarity )6、焊膏 ( solder paste )7、固化 (curing )8、贴片胶或称红胶(adhesives) (SMA)9、点胶 ( dispensing )10、点胶机 ( dispenser )11、贴装( pick and place )12、贴片机 ( placement equipment )13、高速贴片机 ( high placement equipment )14、多功能贴片机 ( multi-function placement equipment )15、热风回流焊 ( hot air reflow soldering )16、贴片检验 ( placement inspection )17、钢网印刷 ( metal stencil printing )18、印刷机 ( printer)19、炉后检验 ( inspection after soldering )20、炉前检验 (inspection before soldering )21、返修 ( reworking )22、返修工作台 ( rework station )表面贴装方法分类第一类第二类第三类只采用表面贴装元件的装配一面采用表面贴装元件和另一面采用表面贴元件与穿孔元件混合的装配顶面采用穿孔元件, 底面采用表面贴装元件的装配SMT 的工艺流程领 PCB、贴片元件Æ 贴片程式录入、道轨调节、炉温调节Æ 上料Æ 上 PCB Æ点胶(印刷) Æ 贴片Æ 检查Æ 固化Æ 检查Æ 包装Æ 保管各工序的工艺要求与特点：1. 生产前准备z 清楚产品的型号、PCB 的版本号、生产数量与批号。

SMT培训资料PPT48页

SMT培训资料PPT48页

表面贴装技术具有体积小,重量轻,密度高, 功能强,速度快,可靠性高等优点.
随着技术的进步,片状元器件的应用,表面贴 装技术得到了讯速发展,从厚膜电路,薄膜电 路发展到裸芯片直接装焊到电路板上,并朝 着三维组装技术迈进.
表面贴装技术是一项复杂的系统工程,它涉 及材料技术(基板材料,工艺材料),组装技术 (贴放,焊接,清洗等),设计技术,测试技术,标 准化,可靠性等多项学科的交叉,渗透.
二极管
a. 英文代號: D b. 二極管的分類: 一般有: 玻璃型二極管 硅型二極管 發光二極管 c. 二極管的特性 二極管的特性是單向導電,一般用於整流,有正負之分,一般有 極,另一方為正極. 其圖示一般為 有" "的一方為負極. 標示的一方為負而實体,如玻璃型的 有黑色圈的為負極,貼裝 (手放)時一定要負極對負極,正極對正極,不能放反方向. d. 常見的二極管型號 硅型二極管一般有 IN5817 玻璃型二極管一般有 IN4148 而發光二極管(LED)一般有紅色、綠色兩種.
e. 精密電阻代碼表 精密電阻由於是用四位數表示,對於一些更小的電阻它也 無法標示上去,此時需要用代碼來表示. 常用 "01~99" 來代表前面三位數. 用英文字母來代表後面第四位數.
电容
2. 電容(CAP) a. 英文代號 C b. 容量單位: PF<NF<UF 1UF=1000NF 1NF=1000PF 1UF=1000000PF c. 誤差: 電容的容量也有誤差,一般有 ±10% (用 "K" 表示), ±20% (用 "M" 表示), -20%+80% (用 "Z" 表示) d. 容量表示方法與計算方法: 電容的容量表示方法和計算方法與普通電阻的相同,只是單 位不同 如: 102=10×102=10×100=1000PF 474=47×104=47×10000=470000PF=470NF=0.47UF

SMT基础培训资料


SMT发展历程
• SMT发展历程：SMT技术起源于20世纪60年代，最初主要用于军事和航天领域。随着70年代初个人电脑的出现，SMT逐渐 被广泛应用于消费电子产品中。随着技术的不断进步，SMT的组装密度和生产效率不断提高，成为现代电子制造行业的主 流技术。
SMT应用领域
• SMT应用领域：SMT的应用领域非常广泛，包括消费电子 产品、通信设备、计算机硬件、汽车电子、医疗器械、航空 航天等。由于SMT具有组装密度高、可靠性高、生产效率高 等优点，因此在现代电子制造行业中占据着重要的地位。
SMT设备与工具
03
贴片机
贴片机是SMT生产线上的核心设备之 一，用于将电子元件自动贴装到PCB 板上。
贴片机的精度和速度是衡量其性能的 重要指标，精度越高、速度越快则生 产效率越高。
贴片机的种类繁多，按其工作原理可 分为吸嘴式和气动式两种。
贴片机的主要技术参数包括贴装精度、 贴装速度、基板尺寸和重量等。
smt基础培训资料
目录
• SMT基本概念 • SMT工艺流程 • SMT设备与工具 • SMT材料 • SMT质量控制 • SMT安全与环保
SMT基本概念
01
SMT定义
• SMT定义：表面贴装技术（Surface Mount Technology，简 称SMT）是一种将电子元件装配到印刷电路板表面的组装技术。 它通过使用自动化的设备和程序，将小型化、微型化的电子元 件贴装在PCB板的表面，实现电子产品的微型化、高密度和自 动化的生产。
等。
功能检测
通过测试产品的各项功能是否 正常来实现质量控制，如按键 是否灵敏、显示是否清晰等。
可靠性检测
模拟产品在实际使用中可能遇 到的各种环境条件，对产品进 行耐久性、稳定性和可靠性等 方面的测试。

smt基础知识培训

锡球是一种用于表面贴装技术(SMT)的金属球状焊料。
锡球的特点
锡球应具有一致的形状和尺寸，良好的润湿性和流动性，以及高抗 氧化性能，以确保焊接的可靠性和稳定性。
锡球的选用
根据不同的焊接需求和材料特性，选择合适规格和成分的锡球，以 达到最佳的焊接效果。
钢网
01
02
03
钢网
钢网是一种用于印刷焊膏 和锡球的金属网板。
详细描述
检测是SMT工艺中的最后一步，通过视觉检测、X光检测、飞针检测等手段，对焊接完成的PCB板进 行质量检查，确保产品质量和可靠性。检测过程中发现的问题需要及时处理和解决，以确保最终产品 的合格率。
03 SMT设备与工具
贴片机
贴片机是SMT生产线上的核心设备之 一，用于将电子元件自动贴装到PCB 板上。
02
AOI检测设备通过高分辨率相机和高精度光源捕捉到PCB板的图像， 然后通过软件进行分析和处理，检测出缺陷和错误。
03
AOI检测设备的性能参数包括检测精度、检测速度和稳定性等，这些 参数直接影响到生产效率和产品质量。
04
操作AOI检测设备需要专业的技能和经验，操作人员需经过培训和认 证才能上岗。
返修设备
钢网的特点
钢网应具有精确的网孔尺 寸和良好的平整度，以确 保印刷的准确性和均匀性。
钢网的选用
根据不同的印刷需求和材 料特性，选择合适的钢网 及其网孔尺寸和材质，以 达到最佳的印刷效果。
05 SMT品质管理
IPC标准
IPC-A-610
电子组装验收标准，提供 了对电子组装件的要求和 接受准则。
IPC-7912
详细描述
在SMT生产流程中，印刷是一个关键步骤。通过使用钢网和 刮刀，将焊膏均匀地印刷到PCB板的焊盘上，以确保电子元 件能够被正确地放置在相应的位置上。印刷的精度和均匀度 对于后续的贴片和焊接过程至关重要。

SMT基础知识培训课件


(其中四
八、型号说明：(以风华高科型号为例)
RC --05 K 1RO J T 片状电阻尺寸(英寸) 电阻温度系数标称电阻值精度包装 02：0402（额定功率1/16W）K≤±100ppm/℃1R0=1.0ΩF=±1％T：编带包装 03：0603（额定功率1/16W）L≤±200ppm/℃000=跨接电阻G=±2％B：塑料盒 散包装 05：0805（额定功率1/10W）J=±5％ 06：1206（额定功率1/8W或特殊定制1/4W）O=跨接电阻
学习交流PPT
2
第二章 插件工艺介绍…………………51 第三章焊接工程………………………55 第四章 制造生产流程…………………70 第五章 SMT基本常识………………83 第六章 品管基础知识…………………92 第七章 防静电知识……………………108
学习交流PPT
3
第一章 元器件知识 本章宗旨﹕ 主要培养学员对元器件知识的了解﹐介绍内容包括常用
d、半导体材料可分为锗二极管（Ge管）和硅二极管（Si管）。
学习交流PPT
17
3、二极管的导电特性 二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的
正极流入，负极流出。 4、二极管的主要参数 用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数，
不同类型的二极管有不同的特性参数，主要参数为：1、额定正向工作电流；2、 最高反向工作电阻和插装电阻图例
学习交流PPT
6
学习交流PPT
7
2、电阻单位及换算 a电阻单位﹕我们常用的电阻单位为千欧(KΩ)、兆欧(MΩ) 电阻最基本的单位为欧母(Ω) b 电阻单位的换算﹕1GΩ= 103MΩ= 106KΩ= 109Ω
1Ω= 10-3KΩ= 10-6MΩ= 10-9GΩ c 直标法与电阻值的换算：102=1000Ω1001=1000Ω+1%

SMT介绍培训资料课件.

SMT介绍培训资料课件.一、教学内容本次教学基于教材《SMT技术与应用》的第1章和第2章，详细内容主要包括SMT（Surface Mount Technology，表面贴装技术）的基本概念、发展历程、主要工艺流程及其在电子产品制造中的应用。

二、教学目标1. 理解SMT的基本概念、发展历程及其在电子产品制造中的重要性。

2. 掌握SMT的主要工艺流程及其操作要点。

3. 能够运用SMT技术进行简单电子产品的组装与调试。

三、教学难点与重点教学难点：SMT工艺流程中的焊接、检测等关键技术及其操作要点。

教学重点：SMT基本概念、工艺流程及在电子产品制造中的应用。

四、教具与学具准备1. 教具：SMT技术介绍PPT、SMT工艺流程图、实物展示（如SMT组件、设备等）。

2. 学具：教材、《SMT技术与应用》工作手册、笔记本、笔。

五、教学过程1. 实践情景引入（10分钟）利用PPT展示SMT技术在电子产品制造中的应用，让学生了解SMT的实用性和重要性。

2. 理论讲解（20分钟）介绍SMT的基本概念、发展历程，解读SMT工艺流程图，阐述各工艺环节的操作要点。

3. 例题讲解（10分钟）通过教材中的例题，讲解SMT组件的组装过程，分析影响焊接质量的因素。

4. 随堂练习（10分钟）分组讨论，让学生根据教材中的工作手册，设计一个简单的SMT组装工艺流程。

5. 实物展示与操作演示（10分钟）展示SMT设备、组件等实物，演示焊接、检测等关键技术。

强调SMT技术的应用前景，鼓励学生课后深入了解SMT相关领域。

六、板书设计1. SMT基本概念2. SMT发展历程3. SMT工艺流程1）印刷2）贴片3）焊接4）检测5）后处理七、作业设计1. 作业题目：结合教材和课堂所学，设计一个SMT组装工艺流程，并分析影响焊接质量的因素。

2. 答案：参照教材《SMT技术与应用》工作手册，结合课堂讲解，完成作业。

八、课后反思及拓展延伸1. 课后反思：2. 拓展延伸：鼓励学生关注SMT行业动态，了解新型SMT设备、材料及工艺，提高自身专业素养。

SMT基础知识培训电子元件6242


电阻的作用：分压、分流、限流
料盘直径和般为7 Inch（Φ=178mm）
误差值代码：
B: +/-0.1%
C: +/-0.25%
G : +/- 2%
H : +/- 1%
M : +/- 20%
N : +/- 30%
料盘识别方法：
D: +/-0.5% J : +/- 5%
Z: -20/+80%
F: +/- 1% K : +/- 10%
贴片晶振1
频率
贴片晶振2
谢谢观看/欢迎下载
BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH
例: 图片中的 排 阻 丝印 排 阻 为820第一、二位82 第三位0 ＝82*10^0＝82欧
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、 纸多层贴片 电
容、贴片电解电容。 贴片钽电容
容量
耐压
贴片钽电容:是有极性的电容，
丝印上标明了电
容值为6.8 μF和
正极
耐压值25V。
SMT的定义
SMT的主要内容
表面贴装基板 表面贴装工艺方法
表面贴装元器件 表面贴装设备
表面贴装工艺材料 表面贴装测试
表面贴装技术的管理工程 表面贴装图形设计
SMT 工艺分类
按线路板上元件类型可分为：纯表面贴装工艺和 混合（SMT和THT）贴装工艺；

smt安全知识培训文件材料教学稿件


标识安全警示标识
在关键区域和设备上设置 明显的安全警示标识，提 醒员工注意安全。
保持通道畅通
确保生产现场的通道畅通 无阻，方便员工快速疏散 和撤离。
设备安全操作与维护
培训员工掌握设备操作技能
对新员工进行设备操作培训，确保他们熟悉设备的操作规程和安 全注意事项。
定期维护和检查设备
按照设备维护计划，定期对设备进行维护和检查，确保设备正常运 行和安全性能。
根据评估结果，针对存在的问题和不足，制定相应的改进措施，持续 优化安全培训内容和方式，提高安全培训效果。
04 SMT应急处理与事故预防
应急预案制定与演练
制定应急预案
根据SMT生产特点和可能发生的 事故类型，制定相应的应急预案 ，明确应急组织、救援程序、资 源调配等。
定期演练
对应急预案进行定期演练，以提 高员工应对突发事件的反应速度 和协调配合能力。
加强员工安全意识和操作技能培训， 提高员工的安全素质和应对突发事件 的能力。
建立应急预案和应急救援机制，及时 应对和处理各类突发事件，保障员工 生命安全和企业财产安全。
THANKS FOR WATCHING
感谢您的观看
培训方式
03
定期组织安全会议、开展安全周/月活动、在线学习平台等多种
形式，鼓励员工积极参与，提高安全意识。
安全培训效果评估ห้องสมุดไป่ตู้
评估目标
了解安全培训的效果，发现存在的问题和不足，持续改进安全培训 质量。
评估内容
通过问卷调查、考试、实际操作考核等方式，了解员工对安全知识 的掌握程度、安全意识提高情况等。
评估结果
建立设备故障应急预案
针对设备故障情况，制定应急预案，确保在紧急情况下能够迅速采 取措施，降低风险。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、 形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。适于 中小批量生产，也可多台机组合用于大批量生产。
19
二、转塔型(Turret)：
1. 元件送料器放于一个单坐标移动的料车上，基板(PCB)放于一个X/Y坐 标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将 元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元 件，经转塔转动到贴片位置(与取料位置成180度)，在转动过程中经 过对元件位置与方向的调整，将元件贴放于基板上。
18
3. 这种形式由于贴片头来回移动的距离长，所以速度受到限制。现在一 般采用多个真空吸料嘴同时取料(多达上十个)和采用双梁系统来提高 速度，即一个梁上的贴片头在取料的同时，另一个梁上的贴片头贴放 元件，速度几乎比单梁系统快一倍。但是实际应用中，同时取料的条 件较难达到，而且不同类型的元件需要换用不同的真空吸料嘴，换吸 料嘴有时间上的延误。
8
阻容元件识别方法
示例：
SM-R-C0603-560 J
种类 尺寸 阻值 偏差
SM-C-C0603-16V-104 K
种类 尺寸 耐压值 阻值 偏差
CA-C6032-16V-336 M
种类 尺寸 耐压值 阻值 偏差
电阻 电容
9
阻容元件识别方法
4. 有极性元件极性的辨认方法 ① 钽电容 器件上有标记端为正极，一般用粗横杠“—”表示。 丝印图上正极表示方法一般有以下几种：
气、大气层进行污染、破坏。 清洗剂残留在机板上带来腐蚀现象，严重影响产品质素。 减低清洗工序操作及机器保养成本。 免清洗可减少组板(PCBA)在移动与清洗过程中造成的伤害。仍有部分元
件不堪清洗。 助焊剂残留量已受控制，能配合产品外观要求使用，避免目视检查清洁
状态的问题。 残留的助焊剂已不断改良其电气性能，以避免成品产生漏电，导致任何
CBG 1608 U 050 T（B）
产品代码 规格尺寸 材料代码 阻抗（100MHZ） 包装方式
15
锡膏印刷示意图
16
为什么在表面贴装技术中应用免清洗流程？
生产过程中产品清洗后排出的废水，带来水质、大地以至动植物的污染。 除了水清洗外，应用含有氯氟氢的有机溶剂(CFC&HCFC)作清洗，亦对空
伤害。 免洗流程已通过国际上多项安全测试，证明助焊剂中的化学物质是稳定
的、无腐蚀性的
17
贴片机
一、拱架型(Gantry)：
1. 元件送料器、基板(PCB)是固定的，贴片头(安装多个真空吸料嘴)在 送料器与基板之间来回移动，将元件从送料器取出，经过对元件位置 与方向的调整，然后贴放于基板上。由于贴片头是安装于拱架型的 X/Y坐标移动横梁上，所以得名。
表面贴装技术基础知识
武汉万鹏科技有限公司培训资料
1
为什么要用表面贴装技术(SMT)
表面贴装技术(Surfacd Mount Technolegy简称SMT) 电子产品追求小型化，以前使用的穿孔插件元件已无法缩小。 电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，
特别是大规模、高集成IC，不得不采用表面贴片元件。 产品批量化，生产自动化，厂方要以低成本高产量，出产优质
③ 炉前检验：a 元件的贴装位置情况；b.有无掉片；c. 有无错件；
④ 炉后检验：a元件的焊接情况,有无桥接、立碑、错位、 焊料球、虚焊等不良焊接现象；b.焊点的情况。
4
SMT工艺流程
5
阻容元件识别方法
1. 元件尺寸公英制换算（0.12英寸=120mil、0.08英寸=80mil 0.1mm≈4mil)
2. 可靠性高、抗振能力强。焊点缺陷率低。 3. 高频特性好。减少了电磁和射频干扰。 4. 易于实现自动化，提高生产效率。降低成本达30%~50%。 节
省材料、能源、设CB来料检验：a.印制板有无变形；b.焊盘有无氧化； c.印制板表面有无划伤；
② 焊膏印刷检验: a.印刷是否完全；b.有无桥接；c.厚 度是否均匀；d.有无塌边；e.印刷有无偏差；
2. 对元件位置与方向的调整方法：1)、机械对中调整位置、吸嘴旋转调 整方向，这种方法能达到的精度有限，较晚的机型已再不采用。2)、 相机识别、X/Y坐标系统调整位置、吸嘴自旋转调整方向，相机固定， 贴片头飞行划过相机上空，进行成像识别。
10
阻容元件识别方法
4. 有极性元件极性的辨认方法 ② 二极管
器件上有标记端为负极，一般用粗横杠“—”或半圆形缺口 表示丝印图上负极表示方法一般有以下几种：
11
常用IC封装形式图片
12
常用IC封装形式图片
IC第一脚的的辨认方法
电感（INDUCTOR）
绕线形片式电感器 多层形片式电感器 片式磁珠（Chip Bead） 换算值 1H=103mH=106uH
2. 本文来自：我爱研发网() - R&D大本营 3. 详细出处：
/bbs/Archive_Thread.asp?SID=12993 &TID=1
6
阻容元件识别方法
2. 片式电阻、电容识别标记
7
阻容元件识别方法
3. 元器件字母标识所对应误差列表
产品以迎合顾客需求及加强市场竞争力。 电子元件的发展，集成电路(IC)的开发，半导体材料的多元应
用。 电子科技革命势在必行，追逐国际潮流。
2
SMT的特点
1. 组装密度高、电子产品体积小、重量轻，贴片元件的体积和 重量只有传统插装元件的1/10左右，一般采用SMT之后，电 子产品体积缩小40%~60%，重量减轻60%~80%。
2. 对元件位置与方向的调整方法：1)、机械对中调整位置、吸嘴旋转调 整方向，这种方法能达到的精度有限，较晚的机型已再不采用。2)、 激光识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，这种方法可 实现飞行过程中的识别，但不能用于球栅列陈元件BGA。3)、相机识 别、X/Y坐标系统调整位置、吸嘴旋转调整方向，一般相机固定，贴 片头飞行划过相机上空，进行成像识别，比激光识别耽误一点时间， 但可识别任何元件，也有实现飞行过程中的识别的相机识别系统，机 械结构方面有其它牺牲。
