SMT基础知识培训资料

  • 格式：pptx
  • 大小：7.38 MB
  • 文档页数：40

下载文档原格式

  / 40

合集下载

SMT基础培训资料

SMT基础培训资料

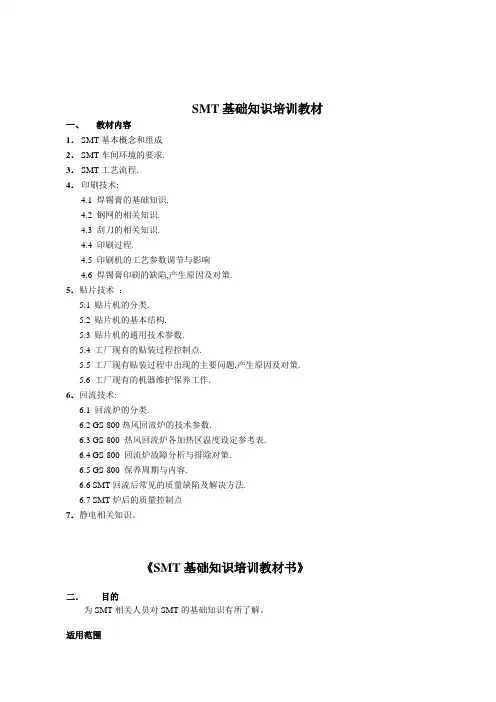

SMT基础知识培训教材一、教材内容1．SMT基本概念和组成2．SMT车间环境的要求.3．SMT工艺流程.4．印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5．贴片技术：5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6．回流技术:6.1 回流炉的分类.6.2 GS-800热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800 回流炉故障分析与排除对策.6.5 GS-800 保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7 SMT炉后的质量控制点7．静电相关知识。

《SMT基础知识培训教材书》二．目的为SMT相关人员对SMT的基础知识有所了解。

适用范围该指导书适用于SMT车间以及SMT相关的人员。

四．工具和仪器五术语和定义六．部门职责七．流程图八．教材内容1．SMT基本概念和组成：1.1SMT基本概念SMT是英文:Surface Mounting Technology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2．SMT车间环境的要求2.1 SMT车间的温度:20度---28度,预警值:22度---26度2.2 SMT车间的湿度:35%---60% ,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽. 3．SMT工艺流程：4．印刷技术：4.1 焊锡膏(SOLDER PASTE)的基础知识4.1.1 焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2 我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3 焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4 影响焊锡膏黏度的因素4.1.4.1 焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2 焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3 温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.4.1.4.4 剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度粒度4.2 钢网(STENCILS)的相关知识4.2.1 钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3 目前我们对新来钢网的检验项目4.2.3.1 钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2 钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3 钢网的实际印刷效果的检查.4.3 刮刀的相关知识4.3.1 刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3 目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4 刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期，填写好标签上相关的时间，在室温下回温4H，再拿出来用锡膏摇均器摇匀锡膏，目前我们使用摇匀器摇3MIN-4MIN。

SMT基础知识培训教材

SMT基础知识培训教材

文件更改记录SMT基础知识培训教材一、教材内容1．SMT基本概念和组成2．SMT车间环境的要求.3．SMT工艺流程.4．印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5．贴片技术：5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6．回流技术:6.1 回流炉的分类.6.2 GS-800热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800 回流炉故障分析与排除对策.6.5 GS-800 保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7 SMT炉后的质量控制点7．静电相关知识。

《SMT基础知识培训教材书》二．目的为SMT相关人员对SMT的基础知识有所了解。

三．适用范围该指导书适用于SMT车间以及SMT相关的人员。

四．参考文件3.1 IPC-6103.2 E3CR201 《SMT过程控制规范》3.3 创新的WMS五．工具和仪器六．术语和定义七．部门职责八．流程图九．教材内容1．SMT基本概念和组成：1.1SMT基本概念SMT是英文:Surface Mounting Technology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2．SMT车间环境的要求2.1 SMT车间的温度:20度---28度,预警值:22度---26度2.2 SMT车间的湿度:35%---60% ,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽. 3．SMT工艺流程：4． 印刷技术：4.1 焊锡膏(SOLDER PASTE)的基础知识4.1.1 焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2 我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小. 4.1.3 焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB 的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果. 4.1.4 影响焊锡膏黏度的因素4.1.4.1 焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加. 4.1.4.2 焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3 温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度. 4.1.4.4 剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度粒度 温度4.2 钢网(STENCILS)的相关知识4.2.1 钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3 目前我们对新来钢网的检验项目4.2.3.1 钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2 钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3 钢网的实际印刷效果的检查.4.3 刮刀的相关知识4.3.1 刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3 目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4 刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期，填写好标签上相关的时间，在室温下回温4H，再拿出来用锡膏摇均器摇匀锡膏，目前我们使用摇匀器摇3MIN-4MIN。

SMT基础知识(培训资料)

SMT基础知识(培训资料)
第 11 页
作业流程说明 《烘烤工序》
基本要求及注意事项: 1、FPC摆放烘烤时需将FPC滩开，避免折叠及重压，以免压伤FPC； 2、每个铝盆放置数量根据产品尺寸不同进行定义；整枚产品一般为100枚/层，单个产品
一般为600PCS/铝盆； 2、烘烤条件根据不同机种的需要按照烤箱管理卡要求进行； 3、使用测温计每班需对烤箱温度进行点检，确认是否与烤箱管理卡相符合； 4、拿取烤箱内的FPC时，需先将烤箱电源关闭后再将门打开，双手带耐高温手套，站在
SMT与我们日常生活息息相关，我们使用的计算机、手机、打印机、复印机、掌上 电脑、快译通、电子记事本、DVD、VCD、CD、随身听、摄象机、传真机、微波炉、高 清晰度电视、电子照相机、IC卡，还有许多集成化程度高、体积小、功能强的高科技控 制系统，都是采用SMT生产制造出来的，可以说如果没有SMT做基础，很难想象我们能 使用上这些使生活丰富多采的商品。
盘装tray盘管装盘装tray盘管装第5页表面贴装元件的种类有源元件陶瓷封装无源元件单片陶瓷电容钽电容厚膜电阻器薄膜电阻器轴式电阻器clccceramicleadedchipcarrier陶瓷密封带引线芯片载体dipdualinlinepackage双列直插封装sopsmalloutlinepackage小尺寸封装qfpquadflatpackage四面引线扁平封装bgaballgridarray球栅阵列smc泛指无源表面安装元件总称smd泛指有源表面安
第3页
名词解释
FPC: FPC是Flexible Printed Circuit的简称，又称软性线路板 PCB: PCB是Printed Circuit Board的简称，又称印刷电路板 锡膏:英文名称Solder,无铅锡膏成分一般为Sn/Ag/Cu,含量比为96.5:3.0:0.5,有铅锡膏成 分一般为Sn/Pb63:37. 热电偶:由两种不同金属制成的传感器，受热时，在温度测量中产生一个小的直流电压 硅胶:化学式xsio 2·yh 2o。透明或乳白色粒状固体。具有开放的多孔结构,吸附性强,能吸 附多种物质。如吸收水分,吸湿量约达40%。如加入氯化钴,干燥时呈蓝色,吸水后呈红色。 可再生反复使用。 模板:用于装载、固定FPC、薄板的载具。通用材质有铝合金、玻璃纤维、合成石。 钢网：英文名：MASK，是指使锡膏按指定位置印刷到线路板焊盘上的模具。 FEEDER：贴片机上用于安装物料的专用治具，根据不同尺寸元器件使用FEEDER不同。 刮刀：印刷机专用工具，其作用是将锡膏沿钢网孔壁压到产品焊盘上。

SMT培训资料

SMT培训资料

2023
REPORTING
THANKS
感谢观看
SMT定义及发展历程
SMT定义
SMT是表面贴装技术（Surface Mount Technology）的缩写，是一种将电子 元件直接贴装在印刷电路板（PCB）表面的技术。
发展历程
SMT技术起源于20世纪60年代，随着电子行业的快速发展，SMT技术不断得到 改进和完善，逐渐取代了传统的通孔插装技术，成为现代电子制造领域的主流 技术。
2. 案例二
某BGA封装元件在AOI检测中显示为 桥接。经X-RAY检测确认后，采用专 业返修工具进行拆焊并重新焊接，最 终通过功能测试验证修复效果。
2023
PART 06
SMT生产管理与效率提 升策略
REPORTING
生产计划制定和执行监控
制定详细的生产计划，包括产品 种类、数量、生产时间等，以确
故障排查流程和案例分析
故障排查流程 1. 观察故障现象，记录相关信息。
2. 分析可能原因，制定排查计划。
故障排查流程和案例分析
3. 使用专业工具进行故障定位。 4. 修复故障并验证结果。
案例分析
故障排查流程和案例分析
1. 案例一
某PCB板出现批量性虚焊问题。经过 分析，发现焊接温度设置过低。通过 调整焊接参数并重新焊接，问题得到 解决。
质量检测手段介绍（AOI/X-RAY等）
AOI（自动光学检测）
利用高分辨率摄像头捕捉PCB图像，通过图像处理算法对焊点、 元件等进行检测，具有高效、准确的特点。
X-RAY检测
利用X射线穿透PCB板，检测内部焊接情况，尤其适用于BGA、 CSP等封装元件的检测。
功能测试
通过模拟实际工作环境，对PCB板进行电气性能测试，以验证其功 能和性能是否符合要求。

SMT_基础知识

SMT_基础知识

M=±20% 630：63V
Z=+80-20% 101：100V
第三节 二极管
1、组 成
一个PN结构成晶体二极管,设法把P型半导体（有大量的带正电荷的 空穴）和N型半导体（有大量的带负电荷的自由电子）结合在一起，在P 型半导体的N型半导体相结合的地方，就会形成一个特殊的薄层，这个特 殊 的 薄 层 就 叫 “ PN 结 ” 。 晶 体 二 极 管 实 际 上 就 是 由 一 个 PN 结 构 成 的 。
1002 表示﹕100×102Ω=10 KΩ
b、色环表示法
第一、二、三环
颜色： 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 銀
代码： 0 1 2 3 4 5 6 7 8 9
第四环：100 101 102 103 104 105 106 107 108 109 10-1 10-2
第五环： 土1％ 土2％
集成电路(Integrated Circuit,IC ）的封装存在两种标准：JEDEC 标准和EIAJ标准，其中EIAJ标准主要用于日本市场，而JEDEC标准应用更 为广泛。这两种标准：SOP-D（14Pin和16Pin）和SOP-DW（20Pin，通常 所称的宽行）属于JEDEC标准，SOP-NS（20Pin，通常所称的窄行）属于 EIAJ标准。
集成电路(Integrated Circuit,IC ）的封装举例
包装
02： 0402（额定功率1/16W） K≤±100ppm/℃ 1R0=1、0Ω F=±1％ T：编带包装
03： 0603（额定功率1/16W） L≤±200ppm/℃ 000=跨接电阻 G=±2％ B：塑料盒散包装
05： 0805（额定功率1/10W）
J=±5％
06： 1206（额定功率1/8W或特殊定制1/4W）

smt经典培训教材

smt经典培训教材
不良影响。
04 SMT品质管理
品质检验标准
IPC标准
IPC（国际电子工业联合会）制定的标准，用于 规范电子组装行业的产品质量和工艺标准。
企业标准
企业根据自身生产要求和客户要求制定的品质标 准，用于指导生产和品质检验。
ABCD
JIS标准
日本工业标准，用于规定电子组装行业的品质要 求和测试方法。
行业标准
对生产过程中的关键工 艺参数进行监控和控制，
确保产品品质稳定。
品质问题分析
根本原因分析
对品质问题的根本原因进行深入分析，找出 问题根源并采取措施解决。
失效分析
对失效产品进行深入分析，找出失效原因并 提出改进措施。
统计分析
运用统计学方法对品质数据进行处理和分析， 找出问题规律和改进方向。
客户反馈分析
smt经典培训教材
contents
目录
• SMT基础理论 • SMT制程技术 • SMT材料 • SMT品质管理 • SMT行业应用与发展趋势
01 SMT基础理论
SMT基本概念
SMT基本定义
表面贴装技术（Surface Mount Technology，简称SMT）是一种
将电子元件装配到电路板表面的 技术。
SMT发展历程
从早期的手工焊接到现代的全自动 装配，SMT经历了巨大的技术变革。
SMT应用领域
SMT广泛应用于消费电子、汽车电 子、航空航天等领域。
SMT工艺流程
01
02
03
04
印刷
使用印刷机将焊膏印刷到电路 板上。
贴片
使用贴片机将电子元件贴装到 电路板上。
焊接
通过回流焊或波峰焊将电子元 件与电路板连接起来。

SMT物料基础知识培训课件

SMT物料基础知识培训课件

4、 SMD电阻的规格：
1206(3216)、0805(2012)、0603(1608)、0402(1005)等；
如0805表示0.08(长)X 0.05(宽)英寸 1英寸=25.4mm
5、 电阻的表示方法：
1） 非精密电阻(±5%)的贴片电阻一般用数标法:
三位数字标印在电阻器上，其中前两位表示为有效数字，第三位表示 倍数10n次方；
附4 某公司141系列承认书（例2）
9、排阻
排阻是由若干个电阻组合，它有多个脚，有A型(RN)和B 型(RP)两种：A有一个公共端，其他各引脚与公共脚之间的 电阻为R：B型(RP)是相邻两脚的电阻为R。
由若干个电阻组合，它有多个脚，有A型（RN）和B型（RP）两 种；A型有一个公共脚，其他各引脚之间的电阻为R；B型（RP） 是相邻两脚的电阻为R。
RK: Metal mixture 金属混合
2B: 1/8W 2E: 1/4W 2H: 1/2W 3A: 1W 3D: 2W 3F: 3W 3H: 5W
F: +/- 1% G: +/- 2% J: +/- 5% K: +/- 10% M: +/- 20%
1 2 2=> 1200 ohm=1.2kohm
例如： 一颗电阻本体上印有473则表示电阻值为47X103欧=47千欧，100欧 的电阻本体上印字为101。
2）小于10欧的电阻值用字母R与二位数字表示：
5R6=5.6欧
R82=0.82欧
3） 精密电阻(±1%)通常用四位数字表示，前三位为有效数字，第四位表 示10n,例如：147欧的精密电阻，其字迹为1470，但在0603型的电阻器
二、SMT常见元件外形
Crystals

SMT培训资料

SMT培训资料

SMT培训资料SMT培训资料（一）随着科技的不断发展，人们对于SMT（Surface Mount Technology）的需求也越来越高。

SMT是一种电子组装技术，它能够高效地将电子元件组装在电路板上，不仅提高了生产效率，还改善了电子产品的性能。

为了满足市场的需求，很多人选择参加SMT培训，从而提高自己的技术水平。

一、SMT培训的意义1.提高就业竞争力随着电子行业的发展，对于SMT技术的需求也越来越大。

参加SMT培训能够让人们学习到最新的技术和知识，从而提高自己的就业竞争力。

掌握SMT技术，可以在电子行业中寻找到更多的就业机会，提高自己的职业发展。

2.提高工作效率SMT技术的应用可以大大提高生产效率。

SMT组装的速度比传统的插件式组装要快得多，而且能够实现自动化生产，减少人工操作的错误。

参加SMT培训能够让人们学习到如何正确使用SMT设备，提高工作效率，降低生产成本。

3.学习先进的工艺随着科技的不断进步，SMT技术也在不断发展。

参加SMT培训能够让人们了解到最新的SMT工艺和流程，掌握使用先进设备的技能，提高自己的专业水平。

学习先进的工艺，可以使产品在质量和性能上得到更好的提升。

二、SMT培训的内容SMT培训的内容会根据学员的需求和基础知识不同而有所区别，一般包括以下几个方面的内容。

1. SMT基础知识参加SMT培训的学员需要学习SMT的基础知识，包括SMT的定义、发展历程、主要的组成部分等。

了解这些基础知识可以让学员对SMT 技术有一个整体的了解，为后续的学习打下基础。

2. SMT设备操作技能SMT设备是实现SMT技术的重要工具，参加SMT培训的学员需要学习如何正确操作和维护SMT设备。

这包括了设备的组装和拆卸、参数的设定和调整、故障的排除等。

掌握这些操作技能可以帮助学员更好地应对实际生产中的问题。

3. SMT工艺流程SMT的工艺流程包括了电路板的准备、元件的上料、印刷焊膏、组装、热风熔焊等多个步骤。

SMT培训资料（全）

SMT培训资料（全）

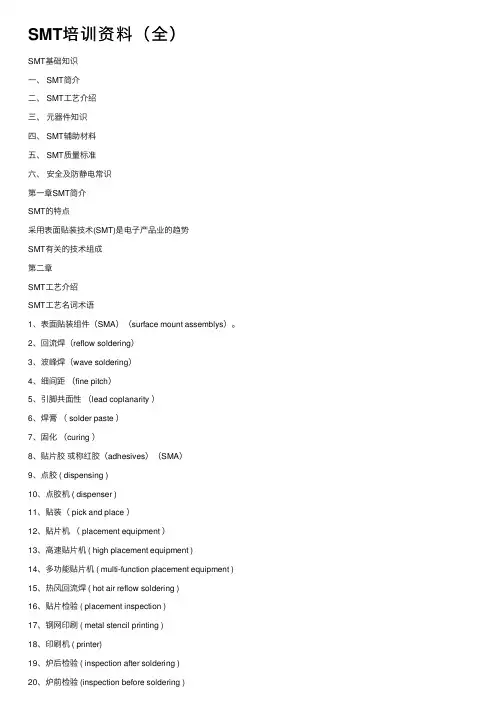

SMT培训资料（全）SMT基础知识⼀、 SMT简介⼆、 SMT⼯艺介绍三、元器件知识四、 SMT辅助材料五、 SMT质量标准六、安全及防静电常识第⼀章SMT简介SMT的特点采⽤表⾯贴装技术(SMT)是电⼦产品业的趋势SMT有关的技术组成第⼆章SMT⼯艺介绍SMT⼯艺名词术语1、表⾯贴装组件（SMA）（surface mount assemblys）。

2、回流焊（reflow soldering）3、波峰焊（wave soldering）4、细间距（fine pitch）5、引脚共⾯性（lead coplanarity ）6、焊膏（ solder paste ）7、固化（curing ）8、贴⽚胶或称红胶（adhesives）（SMA）9、点胶 ( dispensing )10、点胶机 ( dispenser )11、贴装（ pick and place ）12、贴⽚机（ placement equipment ）13、⾼速贴⽚机 ( high placement equipment )14、多功能贴⽚机 ( multi-function placement equipment )15、热风回流焊 ( hot air reflow soldering )16、贴⽚检验 ( placement inspection )17、钢⽹印刷 ( metal stencil printing )18、印刷机 ( printer)19、炉后检验 ( inspection after soldering )20、炉前检验 (inspection before soldering )21、返修 ( reworking )22、返修⼯作台 ( rework station )表⾯贴装⽅法分类第⼀类只采⽤表⾯贴装元件的装配第⼆类⼀⾯采⽤表⾯贴装元件和另⼀⾯采⽤表⾯贴元件与穿孔元件混合的装配第三类顶⾯采⽤穿孔元件, 底⾯采⽤表⾯贴装元件的装配SMT的⼯艺流程领PCB、贴⽚元件? 贴⽚程式录⼊、道轨调节、炉温调节 ? 上料 ? 上PCB ? 点胶（印刷）? 贴⽚? 检查 ? 固化? 检查 ? 包装 ?保管各⼯序的⼯艺要求与特点：1.⽣产前准备z清楚产品的型号、PCB的版本号、⽣产数量与批号。

SMT基础知识培训资料

SMT基础知识培训资料
缺点：穿透性差，有阴影效应―再流焊。 对流传热的快慢取决于风速，但过大的风速会造成元件移位并助长焊点的氧化，风 速控制在1.0~1.8m/s。热风的产生有两种形式：轴向风扇产生(易形成层流，其运动造成各 温区分界不清)和切向风扇(风扇安装在加热器外侧，产生面板涡流而使得各温区可精确控
SHENZHEN DBK ELECTRONICS CO.,LTD
SMT基础知识培训
迪比科工程部 2014-10-27
SMT基本知识1 smt简介
电子电路表面组装技术（Surface Mount Technology，SMT），称为表面贴装或表面安装技术。
它是一种将无引脚或短引线表面组装元器件（简称 SMC/SMD，中文称片状元器件）安装在印制电路板 （Printed Circuit Board，PCB）的表面或其它基板的 表面上，通过回流焊或浸焊等方法加以焊接组装的电
SMT回流焊技术 回流焊或浸焊等方法加以焊接组装的电路装连技术。
回流焊概述
回流焊又称“再流焊”或“再流焊机”或“回流 炉”(Reflow Oven),它是通过提供一种加热环境，使焊锡膏受热融 化从而让表面贴装元器件和PCB焊盘通过焊锡膏合金可靠地结合在 一起的设备。根据技术的发展分为：气相回流焊、红外回流焊、远 红外回流焊、红外加热风回流焊和全热风回流焊。另外根据焊接特 殊的需要，含有充氮的回流焊炉。目前比较流行和实用的大多是远
电子元件的发展，集成电路(IC)的开发，半导体材料的多元应 用。
电子科技革命势在必行，追逐国际潮流。
SMT基本工艺构成要素 印刷(红胶/锡膏)--> 检测(可选AOI全自动或者目视检测)-->贴 装(先贴小器件后贴大器件:分高速贴片及集成电路贴装)-->检测(可选 AOI 光学/目视检测)--> 焊接(采用热风回流焊进行焊接)--> 检测(可分 AOI 光学检测外观及功能性测试检测)--> 维修(使用工具:焊台及热风

SMT基础知识培训

SMT基础知识培训
丝网印刷的好坏，直接影响焊接质量的优劣。印 刷的缺陷主要有以下几种：偏移、缺损、渗出、塌陷。 （1）偏移：偏移量小于等于焊盘尺寸的1/3为合格。 （2）缺损：缺损面积小于等于焊盘面积1/4为合格。 （3）渗出： 最大尺寸小于等于01mm为合格。 （4）塌陷：塌陷面积小于焊盘面积1/2为合格。
第12页 共30页
6、刮刀速度：刮刀的速度要根据生产的 PCB而定，与PCB的印刷精度有关。一般设 10—150mm/sec，其具体数值要与刮刀压力 配合设定。
7、板离速度：PCB与模板的脱离速度较慢 为好，否则将形成锡少而造成虚焊。一般设 定为：01—02mm/s
第11页 共30页
8、清洗模板次数：根据不同的PCB板而定，一般为 20块板清洗一次。 9、丝网印刷效果要求：
1、锡珠：回流焊接后，常在片式电容和 电阻周围或底部发现许多细小的锡珠。在免
第24页 共30页
清洗回流焊接工艺中，由于焊后不清洗助焊剂残 留，这种缺陷不可能完全杜绝，但应有指标控制。 产生锡珠的原因很复杂，锡膏本身的品质、丝印 时锡膏过量、或模板不干净、贴装力度过大、温 度曲线不合理等都会出现锡珠。对温度曲线而言， 升温速度太慢，可能引起毛细管作用，将未回流 的锡膏从锡膏堆积处吸到元件下面，回流期间， 这些锡膏形成锡珠被挤到元件边；第二升温区的 温升速度过快，预热区时间过长，使助焊剂活花 过早耗尽，到达回流区时，焊料中生成新的氧化 物，而形成锡珠。这种情况应调整温度曲线为理 想状态。
六、贴片胶使用要求（以X士： W880C为例）：
1、放置于冰箱0—10C密封保存。
2、从冰箱中取出的贴片胶要回温 到室温（25C）后才能使用。 3、印过贴片胶的PCB板12小时 内过回流炉。
第9页 共30页

SMT基础培训资料

SMT基础培训资料

SMT发展历程
• SMT发展历程：SMT技术起源于20世纪60年代，最初主要用于军事和航天领域。随着70年代初个人电脑的出现，SMT逐渐 被广泛应用于消费电子产品中。随着技术的不断进步，SMT的组装密度和生产效率不断提高，成为现代电子制造行业的主 流技术。
SMT应用领域
• SMT应用领域：SMT的应用领域非常广泛，包括消费电子 产品、通信设备、计算机硬件、汽车电子、医疗器械、航空 航天等。由于SMT具有组装密度高、可靠性高、生产效率高 等优点，因此在现代电子制造行业中占据着重要的地位。
SMT设备与工具
03
贴片机
贴片机是SMT生产线上的核心设备之 一，用于将电子元件自动贴装到PCB 板上。
贴片机的精度和速度是衡量其性能的 重要指标，精度越高、速度越快则生 产效率越高。
贴片机的种类繁多，按其工作原理可 分为吸嘴式和气动式两种。
贴片机的主要技术参数包括贴装精度、 贴装速度、基板尺寸和重量等。
smt基础培训资料
目录
• SMT基本概念 • SMT工艺流程 • SMT设备与工具 • SMT材料 • SMT质量控制 • SMT安全与环保
SMT基本概念
01
SMT定义
• SMT定义：表面贴装技术（Surface Mount Technology，简 称SMT）是一种将电子元件装配到印刷电路板表面的组装技术。 它通过使用自动化的设备和程序，将小型化、微型化的电子元 件贴装在PCB板的表面，实现电子产品的微型化、高密度和自 动化的生产。
等。
功能检测
通过测试产品的各项功能是否 正常来实现质量控制，如按键 是否灵敏、显示是否清晰等。
可靠性检测
模拟产品在实际使用中可能遇 到的各种环境条件，对产品进 行耐久性、稳定性和可靠性等 方面的测试。

smt基础知识培训

smt基础知识培训
锡球是一种用于表面贴装技术(SMT)的金属球状焊料。
锡球的特点
锡球应具有一致的形状和尺寸，良好的润湿性和流动性，以及高抗 氧化性能，以确保焊接的可靠性和稳定性。
锡球的选用
根据不同的焊接需求和材料特性，选择合适规格和成分的锡球，以 达到最佳的焊接效果。
钢网
01
02
03
钢网
钢网是一种用于印刷焊膏 和锡球的金属网板。
详细描述
检测是SMT工艺中的最后一步，通过视觉检测、X光检测、飞针检测等手段，对焊接完成的PCB板进 行质量检查，确保产品质量和可靠性。检测过程中发现的问题需要及时处理和解决，以确保最终产品 的合格率。
03 SMT设备与工具
贴片机
贴片机是SMT生产线上的核心设备之 一，用于将电子元件自动贴装到PCB 板上。
02
AOI检测设备通过高分辨率相机和高精度光源捕捉到PCB板的图像， 然后通过软件进行分析和处理，检测出缺陷和错误。
03
AOI检测设备的性能参数包括检测精度、检测速度和稳定性等，这些 参数直接影响到生产效率和产品质量。
04
操作AOI检测设备需要专业的技能和经验，操作人员需经过培训和认 证才能上岗。
返修设备
钢网的特点
钢网应具有精确的网孔尺 寸和良好的平整度，以确 保印刷的准确性和均匀性。
钢网的选用
根据不同的印刷需求和材 料特性，选择合适的钢网 及其网孔尺寸和材质，以 达到最佳的印刷效果。
05 SMT品质管理
IPC标准
IPC-A-610
电子组装验收标准，提供 了对电子组装件的要求和 接受准则。
IPC-7912
详细描述
在SMT生产流程中，印刷是一个关键步骤。通过使用钢网和 刮刀，将焊膏均匀地印刷到PCB板的焊盘上，以确保电子元 件能够被正确地放置在相应的位置上。印刷的精度和均匀度 对于后续的贴片和焊接过程至关重要。

SMT基础知识培训课件

SMT基础知识培训课件

(其中四
八、型号说明：(以风华高科型号为例)
RC --05 K 1RO J T 片状电阻尺寸(英寸) 电阻温度系数标称电阻值精度包装 02：0402（额定功率1/16W）K≤±100ppm/℃1R0=1.0ΩF=±1％T：编带包装 03：0603（额定功率1/16W）L≤±200ppm/℃000=跨接电阻G=±2％B：塑料盒 散包装 05：0805（额定功率1/10W）J=±5％ 06：1206（额定功率1/8W或特殊定制1/4W）O=跨接电阻
学习交流PPT
2
第二章 插件工艺介绍…………………51 第三章焊接工程………………………55 第四章 制造生产流程…………………70 第五章 SMT基本常识………………83 第六章 品管基础知识…………………92 第七章 防静电知识……………………108
学习交流PPT
3
第一章 元器件知识 本章宗旨﹕ 主要培养学员对元器件知识的了解﹐介绍内容包括常用
d、半导体材料可分为锗二极管（Ge管）和硅二极管（Si管）。
学习交流PPT
17
3、二极管的导电特性 二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的
正极流入，负极流出。 4、二极管的主要参数 用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数，
不同类型的二极管有不同的特性参数，主要参数为：1、额定正向工作电流；2、 最高反向工作电阻和插装电阻图例
学习交流PPT
6
学习交流PPT
7
2、电阻单位及换算 a电阻单位﹕我们常用的电阻单位为千欧(KΩ)、兆欧(MΩ) 电阻最基本的单位为欧母(Ω) b 电阻单位的换算﹕1GΩ= 103MΩ= 106KΩ= 109Ω
1Ω= 10-3KΩ= 10-6MΩ= 10-9GΩ c 直标法与电阻值的换算：102=1000Ω1001=1000Ω+1%

《SMT基础培训资料》课件

《SMT基础培训资料》课件
过炉机参数包括温度曲线、过炉速度和气氛控制等。
SMT质量控制
1 AOI检测
通过使用自动光学检测仪器，检查焊接质量 和元件安装的正确性。
2 人员培训
进行SMT培训，确保操作人员具备相关技能 和知识。
3 不良品处理
建立严格的不良品处理流程，及时处理和追 溯不良品。
4 过程控制
通过工艺参数的控制来确保生产过程的稳定 性和质量。
SMT生产线工艺流程
1
单面贴装流程ຫໍສະໝຸດ 2适用于单面电路板，需要一次性完成所
有元件的贴装。
3
贴片工艺流程
包括准备工作、丝网印刷、元件贴装、 焊接过程。
双面贴装流程
适用于双面电路板，需要先贴装一面， 然后翻转电路板再进行另一面的贴装。
SMT设备
丝网印刷机
用于将焊膏印刷在电路板上，确保焊盘的质量。
过炉机
通过控制温度和时间，完成焊接过程。
SMT未来发展趋势
智能制造
利用人工智能和物联网技术， 实现SMT生产的自动化和智能 化。
高可靠性/高性能
追求电子产品的高可靠性和高 性能，满足市场需求。
超小型化/多功能化
电子产品越来越小巧，同时具 备更多功能，如智能穿戴设备 和物联网设备。
结语
通过本课程，您已了解SMT的基础知识、工艺流程、设备和质量控制方法。未来，SMT将继续发展，迎接智 能制造的时代。 谢谢大家！
《SMT基础培训资料》 PPT课件
# SMT基础培训资料
您好！欢迎参加《SMT基础培训资料》PPT课件。在本课程中，我们将带您 了解SMT（表面贴装技术）的基础知识和应用。
什么是SMT
• SMT的全称是表面贴装技术，是一种电子组装技术。 • SMT技术起源于20世纪60年代，是由传统的插件装配演变而来。 • SMT和THT（虹膜插件技术）的区别在于元件的安装方式。

SMT培训资料

SMT培训资料

SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高装联精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4页
SMT物料知识
常见封装方式 ： 盘装 、 TRAY盘、管装
盘装
TRAY盘 管装
第5页
SMT物料知识
表面贴装元件的种类
无源元件
SMC泛指无源表面 安装元件总称
单片陶瓷电容
钽电容 厚膜电阻器 薄膜电阻器 轴式电阻器
有源元件 （陶瓷封装）
SMD泛指有源表 面安装元件
CLCC （ceramic leaded chip carrier） 陶瓷密封带引线芯片载体 DIP（dual -in-line package）双列直插封装
英制名称 公制 mm
1206
3.2×1.6
0805 0603
2.0×1.25 1.6×0.8
0402 0201
1.0×0.5 0.6×0.3
IC 集成电路
英制名称 公制 mm
50
1.27
30
0.8
25
0.65
25
0.5
12
0.3
第7页
SMT物料知识
阻容元件识别方法
2．片式电阻、电容识别标记
电 标印值
SMT特点： 组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统 插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻 60%~80%。 可靠性高、抗振能力强。焊点缺陷率低。 高频特性好。减少了电磁和射频 干 扰。 易于实现自动化，提高生产效率。降低成本达30%~50%。 节省材料、能源、设备、 人力、时间等。
FPC烘烤条件：通常FPC烘烤条件为 温度：80~125℃ ±5 ℃ 时间：1~4H
使用设备、工具：烤箱、真空烤箱、测温仪。 耗材：热电偶
重点管理项目：烘烤温度、时间、产品摆放数量、作业前后产品摆放区分。
作业描述：将整盒FPC放置在铝盆内，参照该机种的烤箱管理卡的烘烤条件对烤箱进 行设定，并将FPC放置在烤箱内，烘烤完成后待FPC冷却后，将FPC取出。
SMT与我们日常生活息息相关，我们使用的计算机、手机、打印机、复印机、掌上 电脑、快译通、电子记事本、DVD、VCD、CD、随身听、摄象机、传真机、微波炉、高 清晰度电视、电子照相机、IC卡，还有许多集成化程度高、体积小、功能强的高科技控 制系统，都是采用SMT生产制造出来的，可以说如果没有SMT做基础，很难想象我们能 使用上这些使生活丰富多采的商品。
第 11 页
作业流程说明 《烘烤工序》
基本要求及注意事项: 1、FPC摆放烘烤时需将FPC滩开，避免折叠及重压，以免压伤FPC； 2、每个铝盆放置数量根据产品尺寸不同进行定义；整枚产品一般为100枚/层，单个产品
一般为600PCS/铝盆； 2、烘烤条件根据不同机种的需要按照烤箱管理卡要求进行； 3、使用测温计每班需对烤箱温度进行点检，确认是否与烤箱管理卡相符合； 4、拿取烤箱内的FPC时，需先将烤箱电源关闭后再将门打开，双手带耐高温手套，站在
第2页
SMT的发展史
美国是SMT 的发明地，1963年世界出现第一只表面贴装元器件和飞利蒲公司推出第一块 表面贴装集成电路以来，SMT已由初期主要应用在军事，航空，航天等尖端产品和投资 类产品逐渐广泛应用到计算机，通讯，军事，工业自动化，消费类电子产品等各行各 业。SMT发展非常迅猛。进入80年代SMT技术已成为国际上最热门的新一代电子组装技 术，被誉为电子组装技术一次革命。
SMT工艺流程说明
适用范围：本工艺流程说明适用于惠州世一软式线路板厂
第1页
SMT的含义
SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行 业 里最流行的一种技术和工艺，对应表面安装器件（Surface Mounting Device）。通常说 的贴片器件，就是SMD。将SMD装配到印刷电路板的技术就是SMT。
HC02A
厂标
1
12
第 9页
SMT基本流程：
下图为惠州世一SMT作业流程：
烤箱
装模
印刷
印刷检查
贴片
外观检查
切割/冲压
收板
REFLOW
炉前检查
QA
包装出货
注释：
上图绿色方框内工序是根据不同机种需求而进行设定。
第 10 页
作业流程说明 《烘ຫໍສະໝຸດ 工序》FPC烘烤：其作用是将FPC内含有的水分通过高温将其蒸发，避免产品在回流过程中产 生气泡，导致产品报废。
第3页
名词解释
FPC: FPC是Flexible Printed Circuit的简称，又称软性线路板 PCB: PCB是Printed Circuit Board的简称，又称印刷电路板 锡膏:英文名称Solder,无铅锡膏成分一般为Sn/Ag/Cu,含量比为96.5:3.0:0.5,有铅锡膏成 分一般为Sn/Pb63:37. 热电偶:由两种不同金属制成的传感器，受热时，在温度测量中产生一个小的直流电压 硅胶:化学式xsio 2·yh 2o。透明或乳白色粒状固体。具有开放的多孔结构,吸附性强,能吸 附多种物质。如吸收水分,吸湿量约达40%。如加入氯化钴,干燥时呈蓝色,吸水后呈红色。 可再生反复使用。 模板:用于装载、固定FPC、薄板的载具。通用材质有铝合金、玻璃纤维、合成石。 钢网：英文名：MASK，是指使锡膏按指定位置印刷到线路板焊盘上的模具。 FEEDER：贴片机上用于安装物料的专用治具，根据不同尺寸元器件使用FEEDER不同。 刮刀：印刷机专用工具，其作用是将锡膏沿钢网孔壁压到产品焊盘上。
2R2 5R6 102 682 333 104 564
阻 电阻值 2.2Ω 5.6Ω 1KΩ 6800Ω 33KΩ 100KΩ 560KΩ
电 标印值
0R5 010 110 471 332 223 513
容 电阻值 0.5PF 1PF 11PF 470PF
3300PF 22000PF 51000PF
第8页
SMT物料知识
IC第一脚的的辨认方法
① IC有缺口标志
24
OB36 HC08
1
13
型号 厂标
12
③ 以横杠作标识
24
OB36 HC08
1
13
型号 厂标
12
② 以圆点作标识
24
OB36 HC08
1
13
型号 厂标
12
④ 以文字作标识（正看IC下排引脚的
左边第一个脚为“1”）
24
13
T93151—1
型号
SOP（small outline package）小尺寸封装
QFP(quad flat package) 四面引线扁平封装 BGA( ball grid array) 球栅阵列
第 6页
SMT物料知识
阻容元件识别方法
1．元件尺寸公英制换算（0.12英寸=120mil、0.08英寸=80mil）
Chip 阻容元件
