培训教材目录第一章基础培训教材第一节常用术语解释(一) (1)1.组装图 (1)2.轴向引线元件 (1)3.单端引线元件 (1)4.印刷电路板 (1)5.成品电路板 (1)6.单面板 (1)7.双面板 (1)8.层板 (2)9.焊盘 (2)10.元件面 (2)11.焊接面 (2)12.元件符号 (2)13.母板 (2)14.金属化孔(PTH) (2)15.连接孔 (2)16.极性元件 (2)17.极性标志 (2)18.导体 (2)19.绝缘体 (2)20.半导体 (3)21.双面直插 (3)22.套管 (3)25.预面型 (3)第一节常用术语解释(二) (4)1.空焊 (4)2.假焊 (4)3.冷焊 (4)4.桥接 (4)5.错件 (4)6.缺件 (4)7.极性反向 (4)8.零件倒置 (4)9.零件偏位 (4)10.锡垫损伤 (4)11.污染不洁 (4)12.爆板 413.包焊 414.锡球 415.异物 416.污染 417.跷皮 418板弯变形 (4)19.撞角、板伤 (4)20.爆板 (4)21.跪脚 (4)25.修补不良 (4)26.实体 (5)27.过程 (5)28.程序 (5)29.检验 (5)30.合格 (5)31.不合格 (5)32.缺陷 (5)33.质量要求 (5)34.自检 (5)35.服务 (5)第二节电子元件基础知识 (6)(一)阻器和电容器 (6)1.种类 (6)2.电阻的单位 (6)3.功率 (6)4.误差 (6)5.电阻的标识方法································ 6-86.功率电阻 (8)7.电阻网络··································· 8-98.电位器 (9)9.热敏电阻器 (9)10.可变电阻器 (9)3.类型 (10)4.电容量 (10)5.直流工作电压 (10)6.电容器上的工程编码 (10)7.习题···································· 11-12二、变压器(Transformer)和电感器(Inductor) (13)(一)变压器 (13)(二)电感器 (13)三、二极管(diodc) (14)1.稳压二极管 (14)2.发光二极管(LED) (14)四、三极管(triode) (15)1.习题 (16)五、晶体(crystal) (17)六、晶振(振荡器) (17)七、集成电路(IC) (17)八、稳压器 (18)九、IC插座(Socket) (18)十、其它各种元件 (19)1.开关(Rwitch) (19)2.继电器(Relayo) (20)3.连接器(Connector) (20)4.混合电(mixed circuit) (20)7.保险丝(fuse) (20)8.光学显示器(optic monitor) (20)9.信号灯(signal lamp) (20)十一、静电防护知识 (20)1.手带 (21)2.脚带 (21)3.工作台表层材料 (21)4.导电地板胶和导电腊 (21)5.导电框 (21)6.防静电袋 (22)7.空气电离器 (22)8.抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1.电阻的安装 (24)2.电容的插装································· 25-263.二极管的插装 (27)4.三极管的安装 (27)5.晶体的安装 (27)6.振荡器的安装 (27)7.IC的安装 (27)8.电感器的发装 (27)四、测试技术.................................... 28-29 第二章品质管制的演进史. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与,全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法····································· 35/36三、特性要因图法 (37)(一)特性要因图使用步骤 (37)(二)特性要因图与柏拉图之使用 (38)(三)特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)(一)管制图的实施循环 (41)(二)管制图分类 (42)1.计量值管制图 (42)2.计数值管制图 (42)(三)X—R管制图 (43)七、查核表(Check Sheet)······························· 44/45(一)抽样检验的由来 (46)(二)抽样检验的定义 (46)(三)用语说明 (46)1.交货者及检验收者 (46)2.检验群体 (46)3.样本 (46)4.合格判定个数 (46)5.合格判定值 (46)6.缺点 (46)7.不良品 (47)四、抽样检验的型态分类 (47)1.规准型抽样检验 (47)2.选别型抽样检验 (47)3.调整型的抽样检验 (47)4.连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1.检验的场合 (48)2.适应全数检验的场合 (48)六、抽样检验的优劣 (48)1.优点 (48)2.缺点 (48)七、规准型抽样检验 (48)1.允收水准(Acceptable Quality Level) (48)2.AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤····························· 49/50第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义51 ·······································三、整理整顿与5S活动·································· 52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000:94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1.目标 (56)2.精髓 (56)3.任务 (56)4.要求 (57)ISO9001:2000版 (58)1.范围 (58)2.参考标准 (58)3.名词与定义 (58)4.品质管理系统······································ 58/69。
文件更改记录SMT基础知识培训教材一、教材内容1.SMT基本概念和组成2.SMT车间环境的要求.3.SMT工艺流程.4.印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5.贴片技术:5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6.回流技术:6.1 回流炉的分类.6.2 GS-800热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800 回流炉故障分析与排除对策.6.5 GS-800 保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7 SMT炉后的质量控制点7.静电相关知识。
《SMT基础知识培训教材书》二.目的为SMT相关人员对SMT的基础知识有所了解。
三.适用范围该指导书适用于SMT车间以及SMT相关的人员。
四.参考文件3.1 IPC-6103.2 E3CR201 《SMT过程控制规范》3.3 创新的WMS五.工具和仪器六.术语和定义七.部门职责八.流程图九.教材内容1.SMT基本概念和组成:1.1SMT基本概念SMT是英文:Surface Mounting Technology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2.SMT车间环境的要求2.1 SMT车间的温度:20度---28度,预警值:22度---26度2.2 SMT车间的湿度:35%---60% ,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽. 3.SMT工艺流程:4. 印刷技术:4.1 焊锡膏(SOLDER PASTE)的基础知识4.1.1 焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2 我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小. 4.1.3 焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB 的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果. 4.1.4 影响焊锡膏黏度的因素4.1.4.1 焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加. 4.1.4.2 焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3 温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度. 4.1.4.4 剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度粒度 温度4.2 钢网(STENCILS)的相关知识4.2.1 钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3 目前我们对新来钢网的检验项目4.2.3.1 钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2 钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3 钢网的实际印刷效果的检查.4.3 刮刀的相关知识4.3.1 刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3 目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4 刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期,填写好标签上相关的时间,在室温下回温4H,再拿出来用锡膏摇均器摇匀锡膏,目前我们使用摇匀器摇3MIN-4MIN。

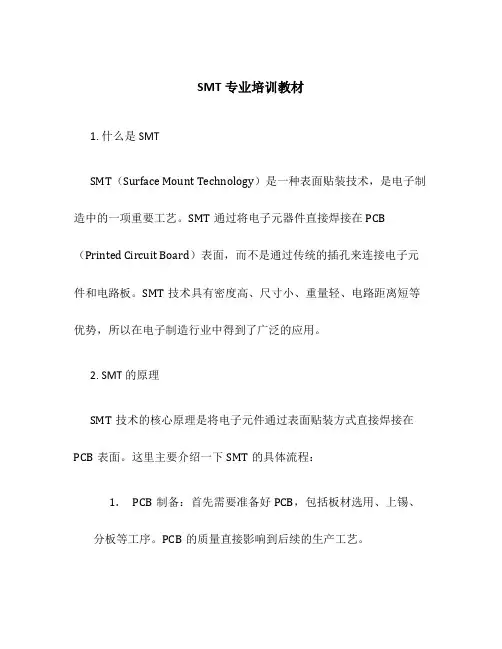

SMT专业培训教材1. 什么是SMTSMT(Surface Mount Technology)是一种表面贴装技术,是电子制造中的一项重要工艺。
SMT通过将电子元器件直接焊接在PCB (Printed Circuit Board)表面,而不是通过传统的插孔来连接电子元件和电路板。
SMT技术具有密度高、尺寸小、重量轻、电路距离短等优势,所以在电子制造行业中得到了广泛的应用。
2. SMT的原理SMT技术的核心原理是将电子元件通过表面贴装方式直接焊接在PCB表面。
这里主要介绍一下SMT的具体流程:1.PCB制备:首先需要准备好PCB,包括板材选用、上锡、分板等工序。
PCB的质量直接影响到后续的生产工艺。
2.贴片:将电子元件通过自动化设备或手工将其粘贴在PCB 上的正确位置,然后进行锡膏印刷。
3.过炉:将粘贴在PCB上的电子元件通过传送带送入回流焊炉,锡膏在焊炉中被加热熔化后和PCB上的焊盘相结合,实现焊接。
过炉温度和时间的控制非常关键,可以影响到焊接质量。
4.检测:通过可视检测或自动光学检测等手段,对焊接后的产品进行质量检测。
包括检查焊接是否完整、是否存在虚焊、不良焊接等问题。
5.测试:对焊接完成的电路板进行功能测试,确保焊接的元件和电路正常工作。
6.组装:将焊接完成的电路板组装到电子设备中,完成整个产品的组装。
3. SMT设备和工具要进行SMT贴片生产,需要使用一些专业的设备和工具。
以下是一些主要的SMT设备和工具:•贴片机:用于将电子元件精确地贴片在PCB上的设备。
贴片机的选择考虑了贴片速度、精度和适应性等因素。
•焊接炉:用于将电子元件和PCB上的焊盘进行焊接。
焊接炉通常分为回流焊炉和波峰焊炉两种类型。
•贴片工具:包括真空笔、贴片夹具等,用于手工安装和调整电子元件的位置。
•检测设备:例如自动光学检测机、X射线检测设备等,用于对焊接后的产品进行质量检测。
•组装工具:包括螺丝刀、钳子、插座等,用于将焊接完成的电路板组装到电子设备中。
东莞虎门大宁丽声钟-电子机器部培训教材目录第一章基础培训教材第一节常用术语解释(一) (1)1.组装图 (1)2.轴向引线元件 (1)3.单端引线元件 (1)4.印刷电路板 (1)5.成品电路板 (1)6.单面板 (1)7.双面板 (1)8.层板 (2)9.焊盘 (2)10.元件面 (2)11.焊接面 (2)12.元件符号 (2)13.母板 (2)14.金属化孔(PTH) (2)15.连接孔 (2)16.极性元件 (2)17.极性标志 (2)18.导体 (2)19.绝缘体 (2)20.半导体 (3)21.双面直插 (3)22.套管 (3)23.阻脚 (3)24.管脚打弯 (3)25.预面型 (3)第一节常用术语解释(二) (4)1.空焊 (4)2.假焊 (4)3.冷焊 (4)4.桥接 (4)5.错件 (4)6.缺件 (4)7.极性反向 (4)8.零件倒置 (4)9.零件偏位 (4)10.锡垫损伤 (4)11.污染不洁 (4)12.爆板 (4)13.包焊 (4)14.锡球 (4)15.异物 (4)16.污染 (4)17.跷皮 (4)18板弯变形 (4)19.撞角、板伤 (4)20.爆板 (4)21.跪脚 (4)22.浮高 (4)23.刮伤 (4)24.PCB板异物 (4)25.修补不良 (4)26.实体 (5)27.过程 (5)28.程序 (5)29.检验 (5)30.合格 (5)31.不合格 (5)32.缺陷 (5)33.质量要求 (5)34.自检 (5)35.服务 (5)第二节电子元件基础知识 (6)(一)阻器和电容器 (6)1.种类 (6)2.电阻的单位 (6)3.功率 (6)4.误差 (6)5.电阻的标识方法 ·································································································· 6-86.功率电阻 (8)7.电阻网络·············································································································· 8-98.电位器 (9)9.热敏电阻器 (9)10.可变电阻器 (9)(二)电容器 (10)1.概念和作用 (10)2.电路符号 (10)3.类型 (10)4.电容量 (10)5.直流工作电压 (10)6.电容器上的工程编码 (10)7.习题 ..................................................................................................................11-12 二、变压器(Transformer)和电感器(Inductor) . (13)(一)变压器 (13)(二)电感器 (13)三、二极管(diodc) (14)1.稳压二极管 (14)2.发光二极管(LED) (14)四、三极管(triode) (15)1.习题 (16)五、晶体(crystal) (17)六、晶振(振荡器) (17)七、集成电路(IC) (17)八、稳压器 (18)九、IC插座(Socket) (18)十、其它各种元件 (19)1.开关(Rwitch) (19)2.继电器(Relayo) (20)3.连接器(Connector) (20)4.混合电(mixed circuit) (20)5.延迟器 (20)6.篇程连接器 (20)7.保险丝(fuse) (20)8.光学显示器(optic monitor) (20)9.信号灯(signal lamp) (20)十一、静电防护知识 (20)1.手带 (21)2.脚带 (21)3.工作台表层材料 (21)4.导电地板胶和导电腊 (21)5.导电框 (21)6.防静电袋 (22)7.空气电离器 (22)8.抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1.电阻的安装 (24)2.电容的插装··········································································································· 25-263.二极管的插装 (27)4.三极管的安装 (27)5.晶体的安装 (27)6.振荡器的安装 (27)7.IC的安装 (27)8.电感器的发装 (27)9.变压器的安装 (27)三、补焊技术 (28)四、测试技术..................................................................................................................... 28-29 第二章品质管制的演进史 .. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与,全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法 ························································································································35/36三、特性要因图法 (37)(一)特性要因图使用步骤 (37)(二)特性要因图与柏拉图之使用 (38)(三)特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)(一)管制图的实施循环 (41)(二)管制图分类 (42)1.计量值管制图 (42)2.计数值管制图 (42)(三)X—R管制图 (43)七、查核表(Check Sheet) ···································································································44/45第四节品管抽样检验 (46)(一)抽样检验的由来 (46)(二)抽样检验的定义 (46)(三)用语说明 (46)1.交货者及检验收者 (46)2.检验群体 (46)3.样本 (46)4.合格判定个数 (46)5.合格判定值 (46)6.缺点 (46)7.不良品 (47)四、抽样检验的型态分类 (47)1.规准型抽样检验 (47)2.选别型抽样检验 (47)3.调整型的抽样检验 (47)4.连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1.检验的场合 (48)2.适应全数检验的场合 (48)六、抽样检验的优劣 (48)1.优点 (48)2.缺点 (48)七、规准型抽样检验 (48)1.允收水准(Acceptable Quality Level) (48)2.AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤 ·························································································49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动···········································································································52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000:94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1.目标 (56)2.精髓 (56)3.任务 (56)4.要求 (57)ISO9001:2000版 (58)1.范围 (58)2.参考标准 (58)3.名词与定义 (58)4.品质管理系统····························································································································58/69。
SMT基础知识培训教材一、教材内容1.SMT基本概念和组成2.SMT车间环境的要求.3.SMT工艺流程.印刷技术:4.4.1焊锡膏的基础知识.4.2钢网的相关知识.4.3刮刀的相关知识.4.4印刷过程.4.5印刷机的工艺参数调节与影响4.6焊锡膏印刷的缺陷,产生原因及对策.5.贴片技术:5.1贴片机的分类.5.2贴片机的基本结构.5.3贴片机的通用技术参数.5.4工厂现有的贴装过程控制点.5.5工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6工厂现有的机器维护保养工作.6.回流技术:6.1回流炉的分类.6.2GS-800热风回流炉的技术参数.6.3GS-800热风回流炉各加热区温度设定参考表.6.4GS-800回流炉故障分析与排除对策.6.5GS-800保养周期与内容.6.6SMT回流后常见的质量缺陷及解决方法.6.7SMT炉后的质量控制点7.静电相关知识。
《SMT基础知识培训教材书》二.目的为SMT相关人员对SMT的基础知识有所了解。
三.适用范围该指导书适用于SMT车间以及SMT相关的人员。
四.参考文件3.1IPC-6103.2E3CR201《SMT过程控制规范》3.3创新的WMS五.工具和仪器六.术语和定义七.部门职责八.流程图九.教材内容1.SMT基本概念和组成:1.1SMT基本概念SMT是英文:SurfaceMountingTechnology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2.SMT车间环境的要求2.1SMT车间的温度:20度---28度,预警值:22度---26度2.2SMT 车间的湿度:35%---60%,预警值:40%---55%2.3所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽.3.SMT 工艺流程:OKNO44.1.1焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4影响焊锡膏黏度的因素4.1.4.1焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.4.1.4.4剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.4.2钢网(STENCILS)的相关知识4.2.1钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3目前我们对新来钢网的检验项目4.2.3.1钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3钢网的实际印刷效果的检查.4.3刮刀的相关知识4.3.1刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1焊锡膏的准备从冰箱中取出检查标签的有效期,填写好标签上相关的时间,在室温下回温4H,再拿出来用锡膏摇均器摇匀锡膏,目前我们使用摇匀器摇3MIN-4MIN。
SMT详细培训教材第一章基础培训教材第一节常用术语解释(一) (1)1.组装图 (1)2.轴向引线元件 (1)3.单端引线元件 (1)4.印刷电路板 (1)5.成品电路板 (1)6.单面板 (1)7.双面板 (1)8.层板 (2)9.焊盘 (2)10.元件面 (2)11.焊接面 (2)12.元件符号 (2)13.母板 (2)14.金属化孔(PTH) (2)15.连接孔 (2)16.极性元件 (2)17.极性标志 (2)18.导体 (2)19.绝缘体 (2)20.半导体 (3)21.双面直插 (3)22.套管 (3)23.阻脚 (3)24.管脚打弯 (3)25.预面型 (3)第一节常用术语解释(二) (4)1.空焊 (4)2.假焊 (4)3.冷焊 (4)4.桥接 (4)5.错件 (4)6.缺件 (4)7.极性反向 (4)8.零件倒置 (4)9.零件偏位 (4)10.锡垫损伤 (4)11.污染不洁 (4)12.爆板 (4)13.包焊 (4)14.锡球 (4)15.异物 (4)16.污染 (4)17.跷皮 (4)18板弯变形 (4)19.撞角、板伤 (4)20.爆板 (4)21.跪脚 (4)22.浮高 (4)23.刮伤 (4)24.PCB板异物 (4)25.修补不良 (4)26.实体 (5)27.过程 (5)28.程序 (5)29.检验 (5)30.合格 (5)31.不合格 (5)32.缺陷 (5)33.质量要求 (5)34.自检 (5)35.服务 (5)第二节电子元件基础知识 (6)(一)阻器和电容器 (6)1.种类 (6)2.电阻的单位 (6)3.功率 (6)4.误差 (6)5.电阻的标识方法 ··············································································6-86.功率电阻 (8)7.电阻网络 ·······················································································8-98.电位器 (9)9.热敏电阻器 (9)10.可变电阻器 (9)(二)电容器 (10)1.概念和作用 (10)2.电路符号 (10)3.类型 (10)4.电容量 (10)5.直流工作电压 (10)6.电容器上的工程编码 (10)7.习题 ..........................................................................................11-12 二、变压器(Transformer)和电感器(Inductor).. (13)(一)变压器 (13)(二)电感器 (13)三、二极管(diodc) (14)1.稳压二极管 (14)2.发光二极管(LED) (14)四、三极管(triode) (15)1.习题 (16)五、晶体(crystal) (17)六、晶振(振荡器) (17)七、集成电路(IC) (17)八、稳压器 (18)九、IC插座(Socket) (18)十、其它各种元件 (19)1.开关(Rwitch) (19)2.继电器(Relayo) (20)3.连接器(Connector) (20)4.混合电(mixed circuit) (20)5.延迟器 (20)6.篇程连接器 (20)7.保险丝(fuse) (20)8.光学显示器(optic monitor) (20)9.信号灯(signal lamp) (20)十一、静电防护知识 (20)1.手带 (21)2.脚带 (21)3.工作台表层材料 (21)4.导电地板胶和导电腊 (21)5.导电框 (21)6.防静电袋 (22)7.空气电离器 (22)8.抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1.电阻的安装 (24)2.电容的插装 ·····················································································25-263.二极管的插装 (27)4.三极管的安装 (27)5.晶体的安装 (27)6.振荡器的安装 (27)7.IC的安装 (27)8.电感器的发装 (27)9.变压器的安装 (27)三、补焊技术 (28)四、测试技术 .............................................................................................28-29 第二章品质管制的演进史 (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与,全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法 ·······························································································35/36三、特性要因图法 (37)(一)特性要因图使用步骤 (37)(二)特性要因图与柏拉图之使用 (38)(三)特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)(一)管制图的实施循环 (41)(二)管制图分类 (42)1.计量值管制图 (42)2.计数值管制图 (42)(三)X—R管制图 (43)七、查核表(Check Sheet) ··············································································44/45第四节品管抽样检验 (46)(一)抽样检验的由来 (46)(二)抽样检验的定义 (46)(三)用语说明 (46)1.交货者及检验收者 (46)2.检验群体 (46)3.样本 (46)4.合格判定个数 (46)5.合格判定值 (46)6.缺点 (46)7.不良品 (47)四、抽样检验的型态分类 (47)1.规准型抽样检验 (47)2.选别型抽样检验 (47)3.调整型的抽样检验 (47)4.连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1.检验的场合 (48)2.适应全数检验的场合 (48)六、抽样检验的优劣 (48)1.优点 (48)2.缺点 (48)七、规准型抽样检验 (48)1.允收水准(Acceptable Quality Level) (48)2.AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤·······································································49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动 ····················································································52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000:94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1.目标 (56)2.精髓 (56)3.任务 (56)4.要求 (57)ISO9001:2000版 (58)1.范围 (58)2.参考标准 (58)3.名词与定义 (58)4.品质管理系统 ··································································································58/69。
SMT 基础知识一、 SMT 简介二、 SMT 工艺介绍三、元器件知识四、 SMT 辅助材料五、 SMT 质量标准六、安全及防静电常识SMT 简介第一章SMT 的特点采用表面贴装技术(SMT)是电子产品业的趋势SMT 有关的技术组成第二章SMT 工艺介绍SMT 工艺名词术语1、表面贴装组件(SMA) (surface mount assemblys) 。
2、回流焊(reflow soldering)3、波峰焊(wave soldering)4、细间距 (fine pitch)5、引脚共面性 (lead coplanarity )6、焊膏 ( solder paste )7、固化 (curing )8、贴片胶或称红胶(adhesives) (SMA)9、点胶 ( dispensing )10、点胶机 ( dispenser )11、贴装( pick and place )12、贴片机 ( placement equipment )13、高速贴片机 ( high placement equipment )14、多功能贴片机 ( multi-function placement equipment )15、热风回流焊 ( hot air reflow soldering )16、贴片检验 ( placement inspection )17、钢网印刷 ( metal stencil printing )18、印刷机 ( printer)19、炉后检验 ( inspection after soldering )20、炉前检验 (inspection before soldering )21、返修 ( reworking )22、返修工作台 ( rework station )表面贴装方法分类第一类第二类第三类只采用表面贴装元件的装配一面采用表面贴装元件和另一面采用表面贴元件与穿孔元件混合的装配顶面采用穿孔元件, 底面采用表面贴装元件的装配SMT 的工艺流程领 PCB、贴片元件Æ 贴片程式录入、道轨调节、炉温调节Æ 上料Æ 上 PCB Æ点胶(印刷) Æ 贴片Æ 检查Æ 固化Æ 检查Æ 包装Æ 保管各工序的工艺要求与特点:1. 生产前准备z 清楚产品的型号、PCB 的版本号、生产数量与批号。
SMT基础知识培训教材一、教材内容1.SMT基本概念和组成2.SMT车间环境的要求.3.SMT工艺流程.4.印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5.贴片技术:5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6.回流技术:6.1 回流炉的分类.6.2 热风回流炉的技术参数.6.3 热风回流炉各加热区温度设定参考表.6.4 回流炉故障分析与排除对策.6.5 保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7 SMT炉后的质量控制点7.静电相关知识。
《SMT基础知识培训教材书》二.目的为SMT相关人员对SMT的基础知识有所了解。
三.适用X围该指导书适用于SMT车间以及SMT相关的人员。
四.参考文件4.2.3..2 钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3 钢网的实际印刷效果的检查.4.3 刮刀的相关知识4.3.1 刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3 目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4 刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期,填写好标签上相关的时间,在室温下回温4H,再拿出来用锡膏摇均器摇匀锡膏,目前我们使用摇匀器摇3MIN-4MIN。
SMT基础知识培训教材一、教材内容1.SMT基本概念和组成2.SMT车间环境的要求.3.SMT工艺流程.4.印刷技术:4.1焊锡膏的基础知识.4.2钢网的相关知识.4.3刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6焊锡膏印刷的缺陷,产生原因及对策.5.贴片技术:5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6工厂现有的机器维护保养工作.6.回流技术:6.1 回流炉的分类.6.2GS-800热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800回流炉故障分析与排除对策.6.5 GS-800保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7SMT炉后的质量控制点7.静电相关知识。
《SMT基础知识培训教材书》二.目的为SMT相关人员对SMT的基础知识有所了解。
三.适用范围该指导书适用于SMT车间以及SMT相关的人员。
四.参考文件3.1IPC-6103.2E3CR201《SMT过程控制规范》3.3 创新的WMS五.工具和仪器六.术语和定义七.部门职责八.流程图九.教材内容1.SMT基本概念和组成:1.1SMT基本概念SMT是英文:SurfaceMounting Technology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2. SMT车间环境的要求2.1 SMT车间的温度:20度---28度,预警值:22度---26度2.2 SMT车间的湿度:35%---60% ,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽.3. SMT 工艺流程: OKNOOKOK4. 左右,其余是化焊锡膏中混有一定量的触变剂,具有假塑性流体性质. 焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB 的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4 影响焊锡膏黏度的因素 4.1.4.1 焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2 焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3 温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.4.1.4.4 剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度 黏度 黏度粉含量 粒度温度4.2.1 钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3.1钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3钢网的实际印刷效果的检查.4.3刮刀的相关知识4.3.1刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期,填写好标签上相关的时间,在室温下回温4H,再拿出来用锡膏摇均器摇匀锡膏,目前我们使用摇匀器摇3MIN-4MIN。
SMT 基础知识培训教材一、教材内容1.SMT 基本概念和组成2.SMT 车间环境的要求.3.SMT 工艺流程.4.印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5.贴片技术:5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策5.6 工厂现有的机器维护保养工作.6.回流技术:6.1 回流炉的分类.6.2 GS-800 热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800 回流炉故障分析与排除对策.6.5 GS-800 保养周期与内容.6.6 SMT 回流后常见的质量缺陷及解决方法.6.7 SMT 炉后的质量控制点7.静电相关知识。
SMT 基础知识培训教材书》目的为SMT 相关人员对SMT 的基础知识有所了解。
三.适用范围该指导书适用于SMT 车间以及SMT 相关的人员四.参考文件3.1 IPC-6103.2 E3CR201 《SMT 过程控制规范》3.3 创新的WMS五.工具和仪器六.术语和定义七.部门职责八.流程图九.教材内容1.SMT 基本概念和组成:1.1 SMT 基本概念SMT 是英文:Surface MountingTechnology 的简称,意思是表面贴装技术.1.2 SMT 的组成总的来说:SMT 包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT 管理.2.SMT 车间环境的要求2.1 SMT 车间的温度:20度---28 度,预警值:22度---26度2.2 SMT 车间的湿度:35%---60% , 预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽.精品资料推荐NOOK-------- N O洗板3. SMT工艺流程:OK咼速机贴片校正4.1焊锡膏(SOLDER PASTE)的基础知识4.1.1焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4影响焊锡膏黏度的因素4.1.4.1焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.:剪切速率增加黏度下黏度粒度4.1.5焊锡膏的检验项目焊锡膏使用性能焊锡膏外观金属粉粒焊料重量百分比焊剂焊剂酸值测定焊锡膏的印刷性焊料成分测定焊剂卤化物测定焊锡膏的黏度性试验焊料粒度分布焊剂水溶物电导率测定焊锡膏的塌落度焊料粉末\形状•焊剂铜镜腐蚀性试验4.1.4.4剪切速率对焊锡膏黏度的影响黏度粉含量4.2421钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之 间依靠丝网相连接,呈”刚一柔---刚”结构.4.2.2钢网的制造方法423423.1钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.423..2钢网的外观检查:框架,模板,窗口,MARK等项目.423.3钢网的实际印刷效果的检查.4.3刮刀的相关知识4.3.1刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3目前我们使用有三种长度的刮一一刀:300MM,350MM,400MM.在使用过程中应该按照PCB 板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4印刷过程4.4.1印刷焊锡膏的工艺流程:、焊锡膏的准备支撑片设定和钢网的安装——"调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1焊锡膏的准备从冰箱中取出检查标签的有效期,填写好标签上相关的时间,在室温下回温4H,再拿出来用锡膏摇均器摇匀锡膏,目前我们使用摇匀器摇3MIN-4MIN。
4.4.1.2支撑片设定和钢网的安装根据线体实际要生产的产品型号选择对应的模板进行支撑片的设定,并作好检查.参照产品型号选择相应的钢网,并对钢网进行检查:主要包括钢网的张力,清洁,有无破损等,如OK则可以按照机器的操作要求将钢网放入到机器里.4.4.1.3 调节参数严格按照参数设定表对相关的参数进行检查和修改,主要包括印刷压力,印刷速度,脱模速度和距离,清洗次数设定等参数4.4.1.4 印刷锡膏参数设定OK 后,按照DEK 作业指导书添加锡膏,进行机器操作,印刷锡膏.4.4.1.5 检查质量在机器刚开始印刷的前几片一定要检查印刷效果,是否有连锡,少锡等不良现象;还测量锡膏的厚度,是否在 6.8MIL —7.8MIL 之间.在正常生产后每隔一个小时要抽验10片,检查其质量并作好记录;每隔 2 小时要测量2片锡膏的印刷厚度.在这些过程中如果有发现不良超出标准就要立即通知相应的技术员,要求其改善.4.4.1.6 结束并清洗钢网生产制令结束后要及时清洗钢网和刮刀并检查,技术员要确认效果后在放入相应的位置.4.5 印刷机的工艺参数的调节与影响4.5.1 刮刀的速度刮刀的速度和锡膏的黏度有很大的关系,刮刀的速度越慢,锡膏的黏度越大;同样,刮刀的速度越快,锡膏的黏度就越小.调节这个参数要参照锡膏的成分和PCB 元件的密度以及最小元件尺寸等相关参数.目前我们一般选择在30—65MM/S.4.5.2 刮刀的压力刮刀的压力对印刷影响很大,压力太大会导致锡膏印的很薄.目前我们一般都设定在8KG 左右.理想的刮刀速度与压力应该是正好把锡膏从钢板表面刮干净,刮刀的速度与压力也存在一定的转换关系,即降低刮刀速度等于提高刮刀的压力,提高了刮刀速度等于降低刮刀的压力.4.5.3 刮刀的宽度如果刮刀相对于PCB 过宽,那么就需要更大的压力,更多的锡膏参与其工作,因而会造成锡膏的浪费.一般刮刀的宽度为PCB长度(印刷方向)加上50MM左右为最佳,并要保证刮刀头落在金属模板上.4.5.4 印刷间隙印刷间隙是钢板装夹后与PCB 之间的距离,关系到印刷后PCB 上的留存量,其距离增大,锡膏量增多,一般控制在0—0.07MM 4.5.5 分离速度锡膏印刷后,钢板离开PCB 的瞬时速度即分离速度,是关系到印刷质量的参数,其调节能力也是体现印刷机质量好坏的参数,在精密印刷机中尤其重要,早期印刷机是恒速分离,先进的印刷机其钢板离开锡膏图形时有一个微小的停留过程,以保证获取最佳的印刷图形.4.6 焊锡膏印刷的缺陷,产生的原因及对策4.6.1 缺陷: 刮削(中间凹下去)原因分析:刮刀压力过大,削去部分锡膏.改善对策:调节刮刀的压力4.6.2 缺陷: 锡膏过量原因分析:刮刀压力过小,多出锡膏.改善对策:调节刮刀压力4.6.3 缺陷:拖曳(锡面凸凹不平0原因分析:钢板分离速度过快改善对策:调整钢板的分离速度4.6.4 缺陷:连锡原因分析: 1)锡膏本身问题2)PCB 与钢板的孔对位不准3)印刷机内温度低,黏度上升4)印刷太快会破坏锡膏里面的触变剂,于是锡膏变软改善对策: 1)更换锡膏2)调节PCB 与钢板的对位3)开启空调,升高温度,降低黏度4)调节印刷速度4.6.5 缺陷:锡量不足原因分析:1)印刷压力过大,分离速度过快2)温度过高,溶剂挥发,黏度增加改善对策:1)调节印刷压力和分离速度2)开启空调,降低温度5.贴片技术5.1 贴片机的分类5.1.1 按速度分类中速贴片机高速贴片机超高速贴片机5.1.2 按功能分类高速/超高速贴片机(主要贴一些规则元件)多功能机(主要贴一些不规则元件)5.1.3 按贴装方式分类顺序式同时式同时在线式5.1.4 按自动化程度分类手动式贴片机全自动化机电一体化贴片机 5.2 贴片机的基本结构贴片机的结构可分为:机架,PCB传送机构及支撑台,X,Y与Z/。
伺服,定位系统,光学识别系统,贴装头,供料器,传感器和计算机操作软件.5.3 贴片机通用的技术参数541 SMT贴装目前主要有两个控制点:541.1机器的抛料控制,自前生产线上有一个抛料控制记录表用来控制和跟踪机器的运行状况.541.2机器的贴装质量控制,目前生产上有一个贴片质量控制记录表用来控制和跟踪机器的运行状况.5.5工厂现有的贴片过程中主要的问题,产生原因及对策5.5.1在贴片过程中显示料带浮起的错误(Tape float)5.5.1.1 原因分析及相应简单的对策:5.5.1.1.1 根据错误信息查看相应Table 和料站的feeder 前压盖是否到位;5.5.1.1.2 料带是否有散落或是段落在感应区域;5.5.1.1.3 检查机器内部有无其他异物并排除;5.5.1.1.4 检查料带浮起感应器是否正常工作。
5.5.2元件贴装时飞件5.5.2.1 原因分析及相应简单的对策:5.5.2.1.1 检查吸嘴是否堵塞或是或是表面不平,造成元件脱落。
若是则更换吸嘴;5.5.2.1.2 检查元件有无残缺或不符合标准。
在确认非吸取压力过大造成的基础上向供应商或是厂商反馈;5.5.2.1.3. 检查Support pin 高度是否一致,造成PCB 弯曲顶起。
重新设置Support pin;5.5.2.1.4. 检查程序设定元件厚度是否正确。
有问题按照正常规定值来设定;5.5.2.1.5. 检查有无元件或其他异物残留于传送带或基板上造成PCB 不水平。
;5.5.2.1.6. 检查机器所设定的贴片高度是否合理,太低(贴装压力过大,致使元件弹飞);5.5.2.1.7. 检查锡膏的黏度变化情况,锡膏黏性不足,元件在PCB 板的传输过程中掉落;5.5.2.1.8. 检查机器贴装元件所需的真空破坏压是否在允许范围内。
