7805中文资料/LM7805中文资料LM7805是常用的三端稳压器， 一般使用的是TO-220封装，能提供DC 5V 的输出电压，应 用范围广，内含过流和过载保护电路。

带散热片时能持续提供 1A 的电流，如果使用外围器件，它还能提供不通的电压和电流。

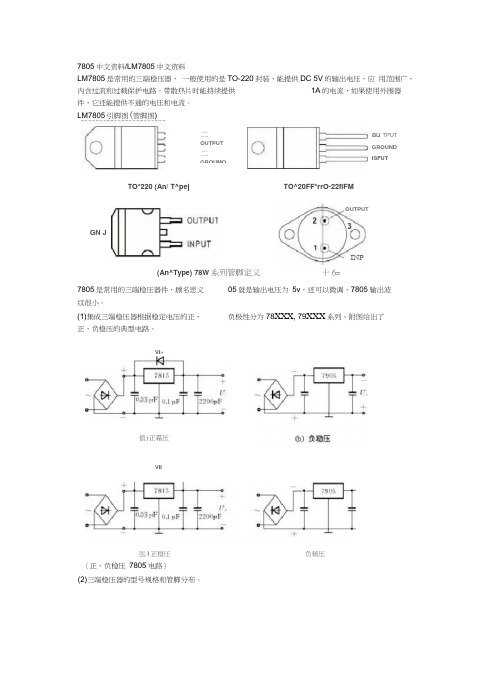

LM7805引脚图(管脚图)(An^Type) 78W 系列管脚定义 十6=7805是常用的三端稳压器件，顾名思义05就是输出电压为 5v ，还可以微调，7805输出波纹很小。

(1)集成三端稳压器根据稳定电压的正、负极性分为78XXX, 79XXX 系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压 7805电路〉(2)三端稳压器的型号规格和管脚分布。

VI»值)正霜压VII医I 正稳压 负稍压TO*220 (An/ T^pej 二OUTPUT二GROUMOau TPUTGROUND ISFUTGN JTO^20FF*rrO-22flFMOUTPUTINP芮MH F 0.1 A10 AI7MMfD3K FDlf7»M^3附表1 -17三端稳压器输出电流字母表示法萤寅祂示输出电圧雷字St?世册■出量£艷就（ft （MS 1-17）SV 右屣示正.熒电區硯対例如：78M05三端稳压器可输出+5 V 、0.5 A 的稳定电压；7912三端稳压器可输出 12V 、1A的稳定电压。

（3）外形及管脚分布，如附图 1-25所示。

由7805，7905，7812组成的特殊的线性稳压电源 如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V 、-5V 和+12V 。

其特点是：D2、D3跨接在E2、E3这两组交流电源之 间，起着全波整流的作用。

人出A 出—输岀7812VoutGK D*12VVI竺出人输地输 人岀AC22O V50H^V QLI I；£Hx xS 02IO-2JQX【—轴人IXPUT ―地・GND3 v'lf'M orm r。

7805三端稳压器参数定义1.简介7805三端稳压器是一种常见的线性稳压器，用于将高电压转换成稳定的5V直流电压。

本文将介绍7805三端稳压器的参数定义及其作用。

2.参数定义2.1输入电压（V I N）输入电压指7805稳压器的电源供应电压。

输入电压的范围通常为7V至35V。

如果输入电压低于7V，稳压器将无法正常工作。

2.2输出电压（V O UT）输出电压是7805稳压器通过调整电压差来实现的。

对于7805来说，输出电压被设定为5V，可保持稳定不变。

输出电流的范围为0A至 1.5A。

2.3输出电流（I O UT）输出电流是指从稳压器输出引脚流出的电流。

稳压器必须能够提供所需的输出电流，以满足连接负载的要求。

在使用7805稳压器时，输出电流不应超过1.5A。

2.4输入输出电压差（V D O）输入-输出电压差是指稳压器在工作状态下的电压降。

对于7805来说，输入-输出电压差通常为2V至2.5V。

较大的输入-输出电压差将导致稳压器产生更多的热量。

2.5静态电压调整率（S.V.R）静态电压调整率是指在特定负载条件下，稳压器输出电压随输入电压变化的程度。

对于7805来说，静态电压调整率通常为0.1%至0.5%。

更小的调整率表示稳压器输出电压更稳定，对变动输入电压更不敏感。

2.6温度系数（T C）温度系数是指稳压器输出电压随温度变化的程度。

对于7805来说，温度系数通常为100p p m/℃至200p pm/℃。

更小的温度系数表示稳压器的输出电压对温度变化更不敏感。

3.作用与应用7805三端稳压器在电子电路中具有重要作用。

它能够将高电压转换成稳定的5V直流电压，常被应用在各种电子设备中，如移动电源、嵌入式系统等。

通过控制输入-输出电压差，7805稳压器能够提供稳定的输出电压，保证其他电路元件正常工作。

其输出电流能力较强，能够满足大部分的负载需求。

此外，7805稳压器的静态电压调整率较小，能够在输入电压变化时保持较为稳定的输出电压。

7805三端稳压使用注意事项（原创实用版）目录1.7805 三端稳压器概述2.使用 7805 三端稳压器的注意事项3.防止自激振荡4.保证输入电压足够5.输入输出端的防短路措施6.稳压二极管的使用注意事项正文7805 三端稳压器是一款常见的集成稳压器，广泛应用于各种电子设备中。

它的主要作用是将输入电压转换为稳定的输出电压，以保证电子设备的正常工作。

虽然三端集成稳压器的应用电路简单，外围元件很少，但在使用过程中，若不注意一些细节问题，可能会导致稳压器被击穿或稳压效果不良。

因此，在使用 7805 三端稳压器时，需要注意以下几点：1.首先，要了解 7805 三端稳压器的特性。

7805 是一款固定输出电压为 5V 的稳压器，其输入电压范围为 7V 至 40V。

在使用时，应保证输入电压足够，以保证稳压器正常工作。

2.为了防止自激振荡，需要在电路中加入适当的补偿移相措施。

因为三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。

3.在输入输出端要采取防短路措施。

通常，在输入端加装防自激电容，以防止输入端发生短路时，输出端的存储电荷通过稳压器，导致器件损坏。

此外，在输入输出端接一个二极管，可以有效地防止短路现象。

4.稳压二极管也是 7805 三端稳压器中的一个重要元件。

在使用稳压二极管时，需要注意以下几点：首先，观察稳压二极管的外形，一般为园柱形，较短粗；其次，查看稳压二极管表面的标志，通常标有稳压值，如5V6，表示稳压值为5.6V；最后，可以用万用表进行测量，根据单向导电性，判断稳压二极管的正负极性。

7805稳压器工作原理
7805稳压器是一种常用的线性稳压器件，它的工作原理如下：
1. 输入电压：将待稳压的电压输入至稳压器的输入端，通常为直流电压。

2. 三引脚：7805稳压器具有三个引脚，分别为输入端（VIN）、地线（GND）和输出端（VOUT）。

3. 去耦电容：在输入端和地线之间连接一个去耦电容，用于消除输入端电压的纹波。

4. 参考电压：7805稳压器内部有一个参考电压源，通常为5V。

该参考电压源是由稳压器自身提供，并且稳定不受外界因素影响。

5. 控制环路：稳压器内部利用反馈控制电路来实现稳压功能。

其中，反馈电路通过采样输出端的电压，并与参考电压进行比较，从而产生一个误差信号。

6. 比较器：误差信号经过一个比较器，将其与参考电压进行比较得到输出。

7. 整流器：比较器的输出经过一个整流器，将其转换为直流电压。

8. 控制元件：整流器的输出通过一系列的控制元件（如晶体管、
电阻等）进行调节，使得输出电压保持稳定。

9. 输出电压：调节后的输出电压在输出端供给外部负载使用，通常为稳定的5V。

通过上述步骤，7805稳压器能够将输入的不稳定电压转换为稳定的输出电压，从而保证外部负载得到稳定的电源供应。

7805 稳压电源工作原理
稳压器是使输出电压稳定的设备。

稳压器调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

7805 是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v。

7805 稳压器电源工作原理
稳压二极管VD1 串接在78XX 稳压器2 脚与地之间，可使输出电压
Uo 得到一定的提高，输出电压Uo 为78XX 稳压器输出电压与稳压二极管
VC1 稳压值之和。

VD2 是输出保护二极管，一旦输出电压低于VD1 稳压值
时，VD2 导通，将输出电流旁路，保护7805 稳压器输出级不被损坏。

7805工作原理一、引言7805是一种常用的线性稳压器，其主要功能是将高电压降为稳定的低电压。

在电子系统中，它广泛应用于各种数字电路、模拟电路和功率放大器等领域。

本文将详细介绍7805的工作原理。

二、7805的基本结构7805的基本结构由三个部分组成：输入电压端子、输出电压端子和调整引脚。

其中，输入端子连接正极，输出端子连接负极，调整引脚则是控制输出电压大小的关键。

三、内部原理1.反馈机制7805内部采用反馈机制来实现稳定输出。

具体来说，当输入电压发生变化时，反馈机制会自动调整输出电压以保持其稳定不变。

2.参考电压源7805内部还集成了一个参考电压源。

这个参考源可以提供一个固定的基准电平，使得反馈机制能够更加准确地工作。

3.误差放大器误差放大器是另一个重要组成部分。

它可以检测输入和输出之间的差异，并将这些差异转换为控制信号以调整输出电压。

4.功率放大器最后，7805还包含一个功率放大器，用于将输入电压转换为输出电压。

这个放大器可以承受高电压和高电流，使得7805能够在各种应用场合下稳定工作。

四、工作原理1.输入电压当输入电压通过输入端子进入7805时，它首先经过一个滤波电容进行滤波。

然后被传递到功率放大器中进行转换。

2.反馈机制在功率放大器的输出端口，反馈机制开始发挥作用。

它会比较输出电压与参考源的基准电平之间的差异，并将这些差异转化为控制信号。

这个控制信号会被传递到误差放大器中进行处理。

3.误差放大器误差放大器接收到控制信号后，会根据其大小来调整输出电压。

如果输出电压低于参考源的基准电平，则误差放大器会增加控制信号以提高输出；如果输出电压高于基准电平，则误差放大器会减少控制信号以降低输出。

4.输出端口最后，在经过误差放大器之后，调整信号被传递到输出端口，从而实现稳定的低电压输出。

五、总结综上所述，7805是一种常用的线性稳压器，其工作原理基于反馈机制、参考电压源、误差放大器和功率放大器的组合。

7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。

3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。

二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。

2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。

（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。

建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。

（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。

（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。

四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。

（2）7805的焊接过程应迅速进行，以免过热损坏器件。

建议使用恒温焊台，并将焊接时间控制在3秒以内。

（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。

2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。

（2）使用万用表测量输出电压，观察是否存在波动。

若输出电压不稳定，可适当调整输入端的滤波电容值。

7805稳压原理
7805稳压是一种常见的线性稳压电源芯片。

其原理是通过对输入电压进行稳压降压，将高于规定范围的电压变为稳定的输出电压。

7805稳压芯片内部包含一个输出电压为5V的三端稳压器。

在输入端加入高于5V的电压时，7805芯片会通过内部的稳压电路将电压稳定为5V，并保持输出电压的稳定性。

当输入电压低于5V时，芯片则无法提供稳定的5V输出。

具体而言，7805稳压芯片内部包含了一个参考电压源、一个误差放大器以及一个功率放大器。

参考电压源提供了一个固定的参考电压值（一般为5V），而误差放大器会将芯片输入端和参考电压源的输出端进行比较，从而测量输入电压与参考电压之间的差异。

根据差异的大小，误差放大器会调整功率放大器的输出，以保持输出电压的稳定性。

在使用7805稳压芯片时，通常需要在输入端接入一个开关来控制输入电压的供应，以防止过高的电压对芯片造成烧毁的风险。

同时，在输出端接入适当的滤波电容和负载电阻，可以提高输出的稳定性和可靠性。

总结起来，7805稳压芯片通过内部的稳压电路将高于规定范围的输入电压稳定为5V的输出电压，以满足电子器件对稳定电压的需求。

7805稳压电路工作原理
7805稳压电路是一种线性稳压电路，其工作原理如下：
1. 输入电压：将输入电压V_in接入稳压电路的输入端，输入电压通常为直流电压，并且需要在7805的工作范围内（一般为7V至35V之间）。

输入电压的不稳定性会通过稳压电路进行稳定。

2. 滤波电容：输入电压通过输入滤波电容C_in进行滤波，去除掉输入电压中的高频噪声。

3. 芯片中的稳压电路：7805芯片内部集成了一个稳压电路，该稳压电路的核心是一个三端稳压器。

当输入电压为7V至35V时，稳压电路会自动调整输出电压，保持输出电压不变。

4. 输出电压：稳压电路的输出端（V_out）提供一个稳定的输出电压。

对于7805，输出电压恒定为5V。

如果有负载接入输出端，稳压电路会自动调整输出电压以保持稳定。

5. 滤波电容：输出电压通常还会通过输出滤波电容C_out进行滤波，以降低输出电压中的高频噪声。

总结：7805稳压电路通过内部的稳压器将输入电压稳定为5V 并且保持输出电压的稳定。

在输入电压范围内，无论输入电压的波动如何，输出电压都会保持在5V，并且具有较好的稳定性。
