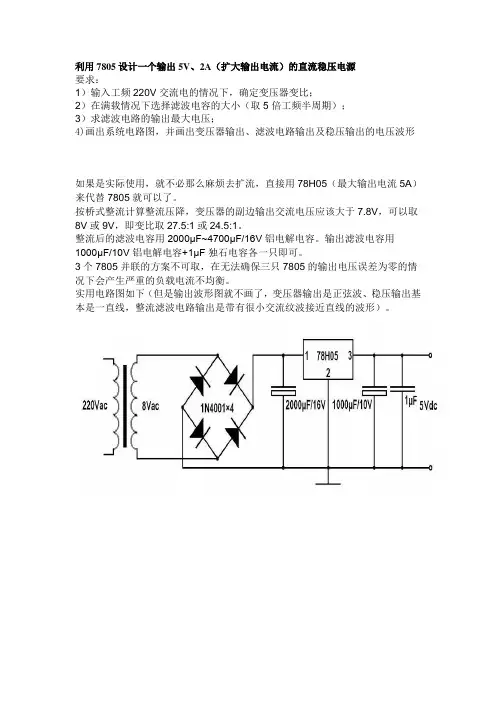

用7805 集成电路制作经典的电源电路

利用7805设计一个输出5V、2A（扩大输出电流）的直流稳压电源
要求：
1）输入工频220V交流电的情况下，确定变压器变比；
2）在满载情况下选择滤波电容的大小（取5倍工频半周期）；
3）求滤波电路的输出最大电压；
4)画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形
如果是实际使用，就不必那么麻烦去扩流，直接用78H05（最大输出电流5A）来代替7805就可以了。

按桥式整流计算整流压降，变压器的副边输出交流电压应该大于7.8V，可以取8V或9V，即变比取27.5:1或24.5:1。

整流后的滤波电容用2000μF~4700μF/16V铝电解电容。

输出滤波电容用1000μF/10V铝电解电容+1μF独石电容各一只即可。

3个7805并联的方案不可取，在无法确保三只7805的输出电压误差为零的情况下会产生严重的负载电流不均衡。

实用电路图如下（但是输出波形图就不画了，变压器输出是正弦波、稳压输出基本是一直线，整流滤波电路输出是带有很小交流纹波接近直线的波形）。

巧用7805制作连续可调稳压电源
7805制作连续可调稳压电源的方法：
7800系列三端稳压集成电路广泛用于各种电子电器电路中用作电源稳压，它的输出电压是固定的，但对外围电路稍作改动就可以是一个不错的连续可调稳压电源，用作实验检修之用可行。

制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最大输出电流0.1A；78M00系列最大输出电流0.5A；7800系列最大输出电流1.5A。

三端稳压器输入输出压差要大于2V。

7805－7818的最高输入电压不能超过35V，7820－7824最高输入电压不能超过40V。

这里选用7805制作了一个5V～12V连续可调的直流稳压电源实例。

图中R1、R2的取值决定了输出电压的可调范围，图示取值可在5～12V稳压范围内实现输出电压连续可调。

最高输出电压受三端稳压器最大输入电压及最小输入输出压差的限制，7805最高输入电压为35V，输入输出压差要保持在2V，该电路中稳压器的直流输入电压约为15V，该电路的输出电压最大值设定为12V。

版权归原版权人所有，请勿用于商业用途！

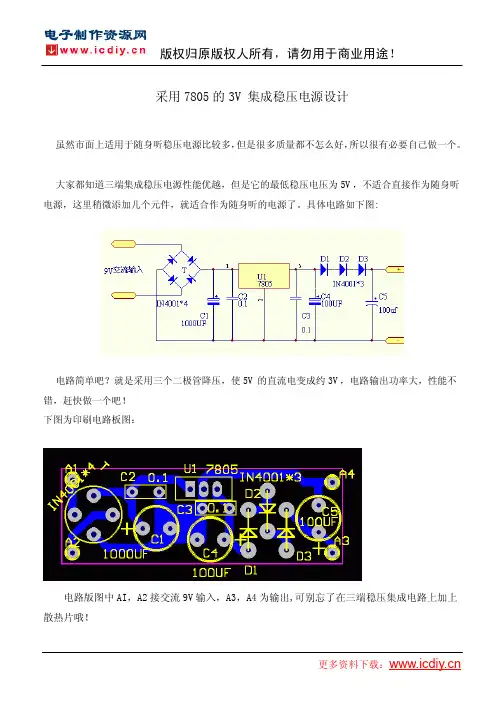

更多资料下载： 采用7805的3V 集成稳压电源设计
虽然市面上适用于随身听稳压电源比较多，但是很多质量都不怎么好，所以很有必要自己做一个。

大家都知道三端集成稳压电源性能优越，但是它的最低稳压电压为5V ，不适合直接作为随身听电源，这里稍微添加几个元件，就适合作为随身听的电源了。

具体电路如下图:
电路简单吧？就是采用三个二极管降压，使5V 的直流电变成约3V ，电路输出功率大，性能不错，赶快做一个吧！
下图为印刷电路板图：
电路版图中AI ，A2接交流9V 输入，A3，A4为输出,可别忘了在三端稳压集成电路上加上散热片哦！。

利用7805设计一个输出5V、2A（扩大输出电流）的直流稳压电源
要求：
1）输入工频220V交流电的情况下，确定变压器变比；
2）在满载情况下选择滤波电容的大小（取5倍工频半周期）；
3）求滤波电路的输出最大电压；
4)画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形
如果是实际使用，就不必那么麻烦去扩流，直接用78H05（最大输出电流5A）来代替7805就可以了。

按桥式整流计算整流压降，变压器的副边输出交流电压应该大于7.8V，可以取8V或9V，即变比取27.5:1或24.5:1。

整流后的滤波电容用2000μF~4700μF/16V铝电解电容。

输出滤波电容用1000μF/10V铝电解电容+1μF独石电容各一只即可。

3个7805并联的方案不可取，在无法确保三只7805的输出电压误差为零的情况下会产生严重的负载电流不均衡。

实用电路图如下（但是输出波形图就不画了，变压器输出是正弦波、稳压输出基本是一直线，整流滤波电路输出是带有很小交流纹波接近直线的波形）。

直流稳压电源电路设计学院：信息与控制工程学院专业：自动化班级： 12 —4姓名：张磊张凯秦浩目录一、课题要求 (3)二、课题目的 (3)三、设计思路及参数确定 (3)<1>设计思路 (3)<2>参数的确定 (4)四、设计仪器元件 (5)五、设计内容 (5)<1>设计原理 (5)<2>电路原理图 (6)<3>仿真图示 (6)六、设计总结 (11)七、参照文件 (11)一、课题要求利用 7805、7905设计一个输出±（ 5～9）V、1A的直流稳压电源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形和变压器副边的电流波形；2）输入工频 220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的最大输出电压；5）求电路中固定电阻阻值和可调电阻的调治范围。

二、课题目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）经过本次设计学会并掌握电子元器件的选择和使用方法；3）经过本次设计熟练掌握Multisim仿真软件的使用；4）加强自主性学习与研究性学习；加强团队合作，提高创新意识。

三、设计思路及参数确定<1> 设计思路交流变整流滤波稳压电源压电路电路负载器可调要获取±（5-9）V 的直流稳压电源，第一应使用变压器，将 220V 的电压降到合适的值。

再经过整流电路，将正弦波变为较为牢固的直流电压。

再经过滤波及稳压电路，将整流过后的电压进行滤波稳压，最后获取悉足要求的直流电源，经过接上负载电阻，满足输出电流为1A 的要求。

<2>参数的确定1）变压器变比选择为了保证输出电压牢固，输出输入间电压差应大于2V，但由于太大会引起三端稳压器功率增大而发热。

由于输出电压要求5-9V，为保证输出电压5-9V 牢固可调，这里的三端稳压器输入输出的电压差取 3V，对于稳压电路，输入电路输入应为12V，依照U0 =1.2 U2，副边电压为 10V,电压变比为 22:1 。

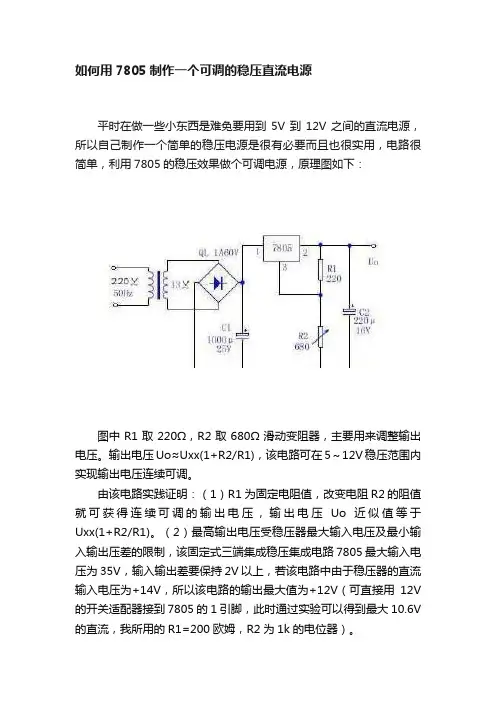

如何用7805制作一个可调的稳压直流电源
平时在做一些小东西是难免要用到5V到12V之间的直流电源，所以自己制作一个简单的稳压电源是很有必要而且也很实用，电路很简单，利用7805的稳压效果做个可调电源，原理图如下：
图中R1取220Ω，R2取680Ω滑动变阻器，主要用来调整输出电压。

输出电压Uo≈Uxx(1+R2/R1)，该电路可在5～12V稳压范围内实现输出电压连续可调。

由该电路实践证明：（1）R1为固定电阻值，改变电阻R2的阻值就可获得连续可调的输出电压，输出电压Uo近似值等于Uxx(1+R2/R1)。

（2）最高输出电压受稳压器最大输入电压及最小输入输出压差的限制，该固定式三端集成稳压集成电路7805最大输入电压为35V，输入输出差要保持2V以上，若该电路中由于稳压器的直流输入电压为+14V，所以该电路的输出最大值为+12V（可直接用12V 的开关适配器接到7805的1引脚，此时通过实验可以得到最大10.6V 的直流，我所用的R1=200欧姆，R2为1k的电位器）。

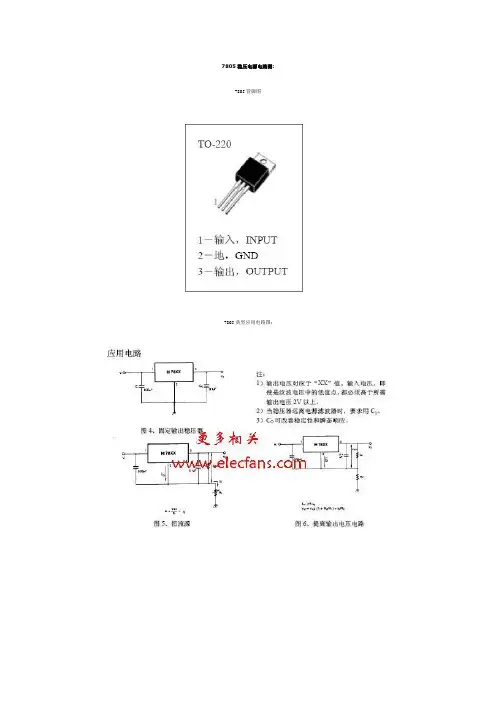

7805稳压电源电路图:7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。

调节电位器RP，即可一定范围内调节输出电压。

当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

下图为扩大输出电流的应用电路。

VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。

R1为偏置电阻。

该电路最大输出电流取决于VT2的参数。

下图为提高输入电压的应用电路。

78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。

VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。

Ui端的最大输入电压仅取决于VT的耐压。

集成稳压器还可以用作恒流源。

下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。

79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。

79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。

79XX系列集成稳压器的应用电路也很简单。

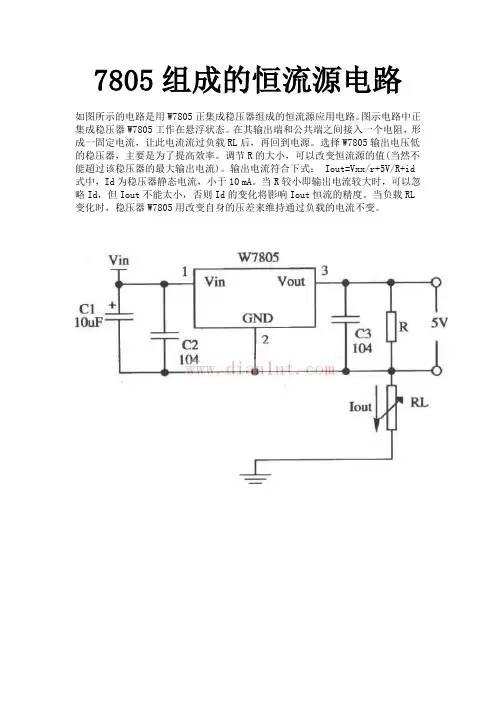

7805组成的恒流源电路
如图所示的电路是用W7805正集成稳压器组成的恒流源应用电路。

图示电路中正集成稳压器W7805工作在悬浮状态。

在其输出端和公共端之间接入一个电阻，形成一固定电流，让此电流流过负载RL后，再回到电源。

选择W7805输出电压低的稳压器，主要是为了提高效率。

调节R的大小，可以改变恒流源的值(当然不能超过该稳压器的最大输出电流)。

输出电流符合下式： Iout=Vxx/r+5V/R+id 式中，Id为稳压器静态电流，小于10 mA。

当R较小即输出电流较大时，可以忽略Id，但Iout不能太小，否则Id的变化将影响Iout恒流的精度。

当负载RL 变化时，稳压器W7805用改变自身的压差来维持通过负载的电流不变。

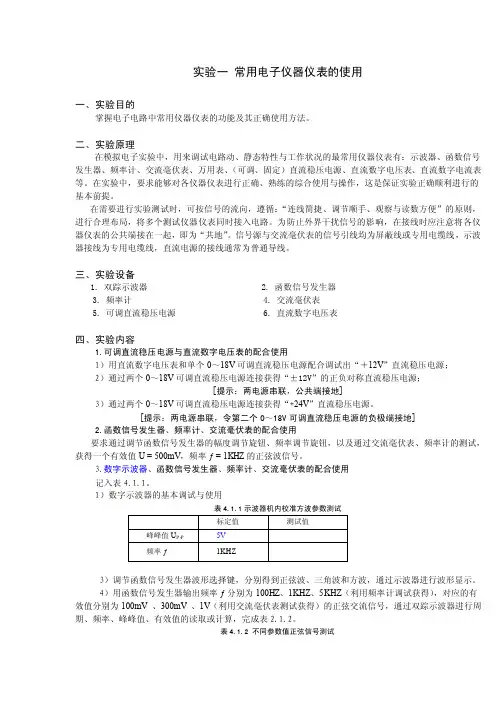

实验一常用电子仪器仪表的使用一、实验目的掌握电子电路中常用仪器仪表的功能及其正确使用方法。

二、实验原理在模拟电子实验中，用来调试电路动、静态特性与工作状况的最常用仪器仪表有：示波器、函数信号发生器、频率计、交流毫伏表、万用表、（可调、固定）直流稳压电源、直流数字电压表、直流数字电流表等。

在实验中，要求能够对各仪器仪表进行正确、熟练的综合使用与操作，这是保证实验正确顺利进行的基本前提。

在需要进行实验测试时，可按信号的流向，遵循：“连线简捷、调节顺手、观察与读数方便”的原则，进行合理布局，将多个测试仪器仪表同时接入电路。

为防止外界干扰信号的影响，在接线时应注意将各仪器仪表的公共端接在一起，即为“共地”。

信号源与交流毫伏表的信号引线均为屏蔽线或专用电缆线，示波器接线为专用电缆线，直流电源的接线通常为普通导线。

三、实验设备1. 双踪示波器2. 函数信号发生器3. 频率计4. 交流毫伏表5. 可调直流稳压电源6. 直流数字电压表四、实验内容1.可调直流稳压电源与直流数字电压表的配合使用1）用直流数字电压表和单个0～18V可调直流稳压电源配合调试出“＋12V”直流稳压电源；2）通过两个0～18V可调直流稳压电源连接获得“±12V”的正负对称直流稳压电源；[提示：两电源串联，公共端接地]3）通过两个0～18V可调直流稳压电源连接获得“+24V”直流稳压电源。

[提示：两电源串联，令第二个0～18V可调直流稳压电源的负极端接地]2.函数信号发生器、频率计、交流毫伏表的配合使用要求通过调节函数信号发生器的幅度调节旋钮、频率调节旋钮，以及通过交流毫伏表、频率计的测试，获得一个有效值U = 500mV，频率ƒ = 1KHZ的正弦波信号。

3.数字示波器、函数信号发生器、频率计、交流毫伏表的配合使用记入表4.1.1。

1）数字示波器的基本调试与使用表4.1.1示波器机内校准方波参数测试3）调节函数信号发生器波形选择键，分别得到正弦波、三角波和方波，通过示波器进行波形显示。

分析一下这个经典的电源电路(7805扩流)
作者：Z80栏目：电路欣赏
分析一下这个经典的电源电路(7805扩流)
下图为在非常流行的经典电路上做小许改动的电路图.
电路目的:
1)+24V 转换为+5V +/-5%
2)可提供+2A以上的电流.
主要元件: TIP32C (ST)
L7805CV (ST)
图中的R62,在实际应用中已经更改为22 OHM.
功率元件TIP32C已经加散热片
请坛子里面的各位朋友发表自己的看法分析此电路. 包括:
1. 此电路的具体工作原理.
2. 此电路是否能达到预期的效果.
3. 存在何种问题.
4. 如果图中R62如果减小到诸如1 OHM或者3.3 OHM,会存在什么样的问题.
5. 其他.
* - 本贴最后修改时间：2005-1-27 17:53:41 修改者：Z80
3楼：>>参与讨论作者：微风于 2005-1-28 1:01:00 发布：。
