7805稳压器的电路图和引脚介绍2

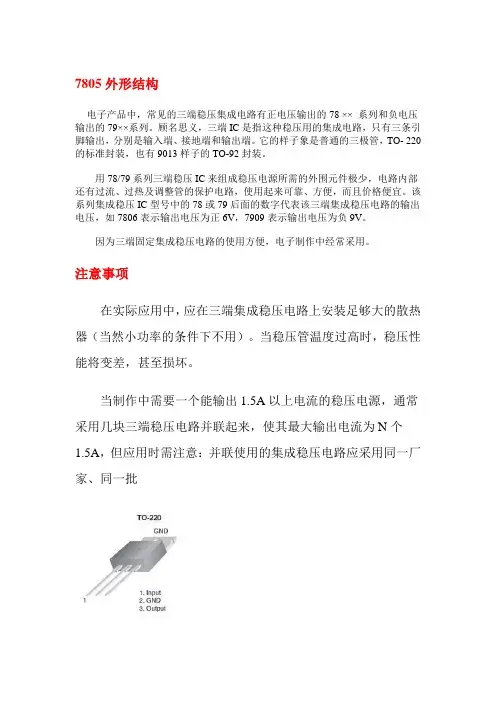

7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。

如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

如附图所示。

此外，还应注意，散热片总是和接地脚相连。

这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。

7805应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。

它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。

<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为
稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

7805引脚图及稳压电路图资料7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v ，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V 输出电压了，下面介绍一个简单的7805电路<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo ≈Uxx(1+R2/R1)，此稳压电路可在5～12V 稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V ，输入输出差需保持2V 以上，这样该电路中因为稳压器的直流输入电压是正14V ，故该稳压电路的最大输出电压为正12V 。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

LM7805构成的+5V 稳压电源如图所示电路为输出电压+5V 、输出电流1.5A 的稳压电源。

它由电源变压器B ，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。

220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。

此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。

本稳压电源可作为TTL电路或单片机电路的电源。

三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。

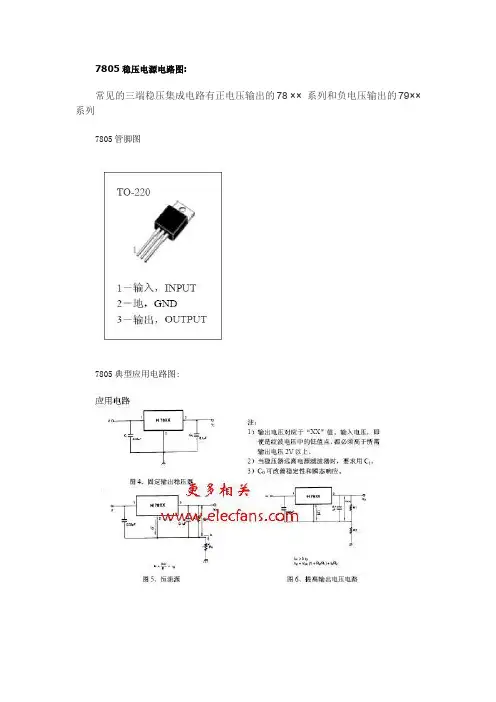

7805稳压电源电路图:常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。

调节电位器RP，即可一定范围内调节输出电压。

当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

下图为扩大输出电流的应用电路。

VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。

R1为偏置电阻。

该电路最大输出电流取决于VT2的参数。

下图为提高输入电压的应用电路。

78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。

VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。

Ui端的最大输入电压仅取决于VT的耐压。

集成稳压器还可以用作恒流源。

下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。

79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。

7805 内部电路
7805 三端稳压IC 内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。

能够实现1A 以上的输出电流。

器件具有良好的温度系数，因此产品的应用范围很广泛。

可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为&plusmn;3%和
&plusmn;5%。

图7805 三端稳压IC 内部电路图
7805 三端稳压IC 在电路运用中应注意以下事项：
输入输出压差不能太大,太大则转换效率急速降低，而且容易击穿损坏。

最高输入电压不能超过35 伏; 输出电流不能太大，1.5A 是其极限值。

大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿; 输入输出压差也不能太小,低于2 伏稳压效率急速下降。

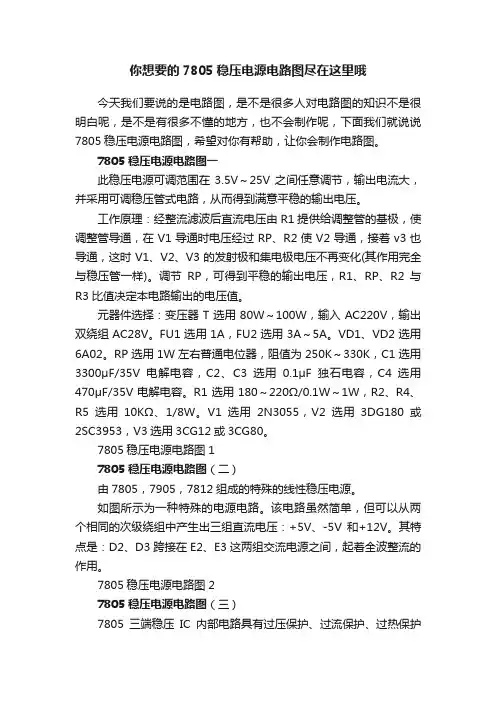

你想要的7805稳压电源电路图尽在这里哦今天我们要说的是电路图，是不是很多人对电路图的知识不是很明白呢，是不是有很多不懂的地方，也不会制作呢，下面我们就说说7805稳压电源电路图，希望对你有帮助，让你会制作电路图。

7805稳压电源电路图一此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着v3也导通，这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF/35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF/35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1/8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

7805稳压电源电路图17805稳压电源电路图（二）由7805，7905，7812组成的特殊的线性稳压电源。

如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

7805稳压电源电路图27805稳压电源电路图（三）7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。

能够实现1安以上的输出电流。

器件具有良好的温度系数，因此产品的应用范围很广泛。

三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。

如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

如附图所示。

此外，还应注意，散热片总是和接地脚相连。

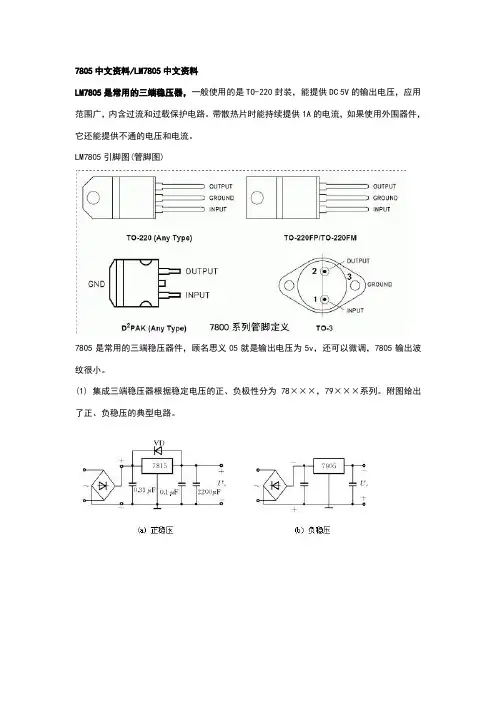

7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。

带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。

LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

例如：78M05三端稳压器可输出+5 V、 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

(3) 外形及管脚分布，如附图1-25所示。

由7805，7905，7812组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

78057805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

基本信息中文名称7805三端稳压集成电路最大输出电流特点热过载保护、短路保护、使用方便输入电压不大于36V输入输出压差2V输出电压~结构组成用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，7805三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。

3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。

二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。

2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。

（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。

建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。

（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。

（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。

四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。

（2）7805的焊接过程应迅速进行，以免过热损坏器件。

建议使用恒温焊台，并将焊接时间控制在3秒以内。

（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。

2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。

（2）使用万用表测量输出电压，观察是否存在波动。

若输出电压不稳定，可适当调整输入端的滤波电容值。

7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+ R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

7805引脚图及稳压电路图资料7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v ，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V 输出电压了，下面介绍一个简单的7805电路<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo ≈Uxx(1+R2/R1)，此稳压电路可在5～12V 稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V ，输入输出差需保持2V 以上，这样该电路中因为稳压器的直流输入电压是正14V ，故该稳压电路的最大输出电压为正12V 。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

LM7805构成的+5V 稳压电源如图所示电路为输出电压+5V 、输出电流1.5A 的稳压电源。

它由电源变压器B ，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。

220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。

此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。

本稳压电源可作为TTL电路或单片机电路的电源。

三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。

对于三端稳压器,最常用的有78X系列与79X系列。

比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。

内含过流与过载保护电路。

带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。

北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。

性能完全不逊色st与ON,价格又更有优势。

7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。

例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。

(3) 外形及管脚分布,如附图1-25所示。

由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。

该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。

其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。

7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。

它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。

<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。

三个接出来的端点依序称为发射极（emitter, E）、基极（base, B）和集电极（collector, C），名称来源和它们在三极管操作时的功能有关。

图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。

在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。

三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管都以此方式偏压。

对于三端稳压器，最常用的有78X 系列与79X 系列。

比如应用范围广，7805顾名思义 05就就是输出电压为 5v,还可以微调,7805输出波纹很小。

内含过流与过载保护电路。

带散 热片时能持续提供1A 的电流，如果使用外围器件，它还能提供不通的电压与电流。

北京南电科技代理 KEC 产品线主推三端稳压、 四端稳压系列产品，对应ST 、ON 的78、 79系列TO-220AB 产品，后厚散热片与纯铜引脚，散热效果更好。

性能完全不逊色 st 与ON ， 价格又更有优势。

7805引脚图(管脚图)(1)集成三端稳压器根据稳定电压的正、负极性分为 78XXX 79 xxx 系列。

附图给出了正、负稳压的典型电路。

/I H二kJ\__ 1 -----------------------------OUTPUTS 2PAK (Any Typa)阳00系列管加定义TO-22-0 (Any Type) TO^20FFTO-220FM2? OUTPUT二&R0UMC 3 pipurTO -3例如:78M05三端稳压器可输出+5 V 、0、5 A 的稳定电压;7912三端稳压器可输出 12V 、 1A的稳定电压。

(3)外形及管脚分布,如附图1-25所示。

〈正、负稳压7805电路〉(2)三端稳压器的型号规格与管脚分布。

TO-220裁爭：丧示输岀电圧和亨母：W 水输出載扎电訛的Cffl 曲表1-L7J附表1 -17三端稳压器输出电流字母養示法LM氐宇)SH F0.1 A 0 .5 Ai A2A1UA*_■入# INPUT 2 血 GXD? 間|lh OL7TPLTVT>◎正稳圧VD(b)负梯压由7805,7905,7812 组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V与+12V。

其特点就是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

7805管脚78**系列的稳压集成块的极限输入电压是36V，最低输入电压为输出电压的3-4V以上。

能输出1.5A电流问题：下图是7805数据手册的示例应用电路，请问输入端的电容作用是什么？是滤波吗？输入的时候已经经过滤波了，为什么还要再滤？关键是输出端，为什么要并两个电容？一个贴片，一个电解电容？作用分别是什么啊？７８０５输入端电容是滤波作用。

在ＰＣＢ板上，Ｖin信号滤波出来之后总有一段走线才进入７８０５，这段路程中可能会有杂波，所以在进入７８０５前再滤波一次，这个电容越靠近７８０５的１脚，效果越好！（（（在输入引线教长时抵消其电感效应防止产生自激，）））７８０５输出的电解电容是滤除低频杂波，贴片的值小是用于滤除高频杂波！后面的两个电容就是在应用过程中常说的“一大并一小的滤波电容的”。

这样的滤波效果比较好，可以得到比较平滑的电压信号。

0.33uF，0.1uF的电容是旁路电容，作用是抑制电路中可能产生的自激振荡，尽量放在管脚根部，其中引脚1的电容大于引脚2的电容，是为了防止1处的电容漏电时，放电速度大于2处（输出端）的速度，导致稳压器倒置而损坏，二极管是为了当有强电磁干扰使“地线电平”高于输出电平，使稳压器内部晶体管反向偏置而损坏设立的，这样经可以使压差在0.7V左右而不至于损坏，R1是放电电阻，加速停电后负载端空载时放电速度，防止出现倒置，10uF不太清楚。

7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
