QC成果-如何解决10kVGW4-1217户外交流高压隔离开关合闸不到位

10kV真空断路器分合闸不到位的原因分析及防范措施研究刘志国发表时间：2018-05-08T16:04:51.827Z 来源：《电力设备》2017年第36期作者：刘志国[导读] 摘要：在电力系统运行中，如果10kV真空断路器分合闸不到位，影响到设备的正常运行，对于电力系统的安全、稳定运行带来较大影响。

（国网冀北电力有限公司唐山供电公司河北唐山 063000）摘要：在电力系统运行中，如果10kV真空断路器分合闸不到位，影响到设备的正常运行，对于电力系统的安全、稳定运行带来较大影响。

出现这种现象的原因可能是由于断路器自身缺陷导致，也可能是断路器长时间运行零件磨损、老化，未能及时检修维护，埋下故障隐患。

故此，深入分析10kV真空断路器分合闸不到位原因，寻求合理措施十分关键，有助于为后续工作开展提供参考。

关键词：10kV真空断路器；分合闸；原因；防范措施随着10kV真空断路器现场使用的增加，事故和事故的数量也在增加，尤其是用于开关电容器组的真空断路器。

从事故分析来看，基本上是真空断路器失灵造成的。

经不同的角度研究发现，改善真空断路器本身的分合闸性能，可降低重击穿率。

通过分析现有“最大允许弹跳时间的要求”的来源，真空断路器合闸弹跳可能会导致触头产生烧损甚至熔焊，而合闸弹跳时间只能在一定程度上反映真空断路器的弹跳状况，并不能确切地反映断路器的性能，而分闸反弹量大可能导致弧后重击穿，目前减小分闸反弹量的有效措施是加装各类缓冲装置。

对现场检修人员来说，如何及时准确地发现隐患并防患于未然，才是保证断路器可靠分合闸、安全运行的根本。

1、10kV真空断路器分合闸不到位的原因分析1.1断路器操动机构断路器的操动机构故障，主要是由于固定合闸储能弹簧位置的螺杆松动，弹簧位置紧固不充分，使其在能量存储和释放运动过程中同内壁发生不同程度上的摩擦，导致储能弹簧负荷增加，传递压力变得不平衡，加剧部件损坏。

断路器本体或者机构箱密封性不好，弹簧老化，机械部件运行阻力增加，导致10kV断路器分合闸不到位故障问题出现。

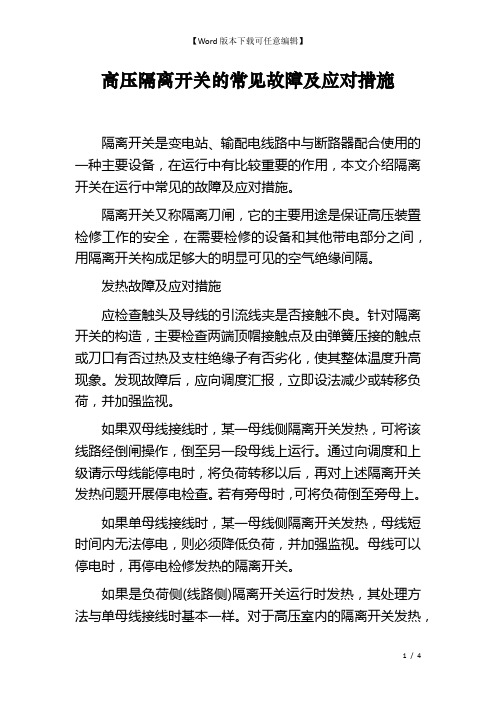

高压隔离开关的常见故障及应对措施隔离开关是变电站、输配电线路中与断路器配合使用的一种主要设备，在运行中有比较重要的作用，本文介绍隔离开关在运行中常见的故障及应对措施。

隔离开关又称隔离刀闸，它的主要用途是保证高压装置检修工作的安全，在需要检修的设备和其他带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。

发热故障及应对措施应检查触头及导线的引流线夹是否接触不良。

针对隔离开关的构造，主要检查两端顶帽接触点及由弹簧压接的触点或刀口有否过热及支柱绝缘子有否劣化，使其整体温度升高现象。

发现故障后，应向调度汇报，立即设法减少或转移负荷，并加强监视。

如果双母线接线时，某一母线侧隔离开关发热，可将该线路经倒闸操作，倒至另一段母线上运行。

通过向调度和上级请示母线能停电时，将负荷转移以后，再对上述隔离开关发热问题开展停电检查。

若有旁母时，可将负荷倒至旁母上。

如果单母线接线时，某一母线侧隔离开关发热，母线短时间内无法停电，则必须降低负荷，并加强监视。

母线可以停电时，再停电检修发热的隔离开关。

如果是负荷侧(线路侧)隔离开关运行时发热，其处理方法与单母线接线时基本一样。

对于高压室内的隔离开关发热，在维持运行期间，除减少负荷并加以监视以外，还应采取通风降温措施。

停电检修时，同样应针对隔离开关发热的原因开展检查处理。

拒合闸故障及应对措施电压等级较高的隔离开关均采用电动操作机构开展操作。

电动操作机构的隔离开关拒绝合闸时，应着重观察接触器是否动作，电动机转动与否以及传动机构动作情况等，以区分故障范围，并向调度汇报。

(1)若接触器未动作，可能是控制回路问题。

处理方法：首先核对设备编号、操作顺序是否有误，如果有误，则是操作回路被防误闭锁回路闭锁，应立即纠正其错误操作再检查操作电源是否正常，熔断器是否熔断或接触不良，处理正常后继续操作然后看若无以上问题，应检查回路中的不通点，处理正常后继续操作。

(2)若接触器已动作，问题可能是接触器卡滞或接触不良，也可能是电动机的问题。

高压隔离开关常见缺陷检修方法及应对措施摘要：高压隔离开关作为一种较简单的高压开关，已经广泛应用于电力系统，它的稳定可靠的运行关系着电力系统的整体安全可靠稳定运行，在整个工业经济的发展中发挥着重要的作用。

它的基本作用就是在保证线路无电流的情况下，将电气设备和高压电源隔开或接通。

电力系统的运行和维护都离不开高压隔离开关，因此，高压隔离开关故障的分析和处理措施对于电力系统的整体运行质量具有重要的现实意义。

关键词：高压隔离开关；缺陷；检修方法；应对措施一、高压隔离开关的作用高压隔离开关广泛应用于电力系统中，主要用于将带电设备与不带电设备相隔离。

它不直接切断或接通负荷电流，而是与断路器相配合，在断路器完成电源切断之后，再行断开，产生一个明显的安全断口；或者在断路器接通之前，先行合上，为断路器的合闸做好准备。

由于不直接切断或接通负荷电流，隔离开关的分合闸动作不要求在极短时间内完成，不像断路器有严格的分合闸操作时间，相应的也就没有断路器高压的液压机构或弹簧机构、气动机构。

隔离开关的分合闸操作是由电机转动后直接带动完成，具有类匀速运动的特点，其速度相对断路器要慢很多，操作机构受到的冲击力也要小很多，因此在机械强度和机械精密性方面的要求相对断路器要低很多。

在材料方面，要求较高的主要是动静触头。

由于高压带电体感应电的存在，在隔离开关拉合或断开过程中，当动静触头之间距离进入一定数值内，感应电荷产生的电场会击穿二者之间的空气间隙，产生放电。

放电产生的高温对触头材料会有一定的影响。

因此，隔离开关的动静触头材料，要求具有耐高温的特性。

此外，隔离开关有大量的分合操作，在操作过程中，动静触头之间要有较大的摩擦力，因此其材料也要求具备耐磨性。

目前主要采用镀银的方式，提升触头耐磨性。

隔离开关的作用主要是隔离带电体和不带电体，因此其断口距离是一项重要的技术指标，根据不同的电压等级有不同的断口距离。

从目前应用类型上看，主要分敞开式隔离开关和GIS隔离开关，敞开式隔离开关根据结构特点又分为4型、5型、7型、16型等多种类型；从结构组成上，敞开式隔离开关主要由导电体、支柱瓷瓶、操动及传动机构、基础构架等组成。

10kV开关合闸故障分析及改进摘要10kV开关合闸故障不仅增加运行维护人员的工作负担，影响到正常的送电工作，而且会造成自身的经济损失，有时还会造成一定的社会影响、不必要的设备毁坏、直流电源短路等。

通过列举事例对该问题进行简要的分析，提出改进意见，并总结经验教训。

关键词开关；合闸故障；分析；改进1 110kV变电站10kV开关合闸故障示例1）2007年3月，110kA站#2主变变低502开关合闸故障，直流接触器HC 线圈烧坏，该开关采用CD10型直流电磁操动机构。

2）2007年4月，110kVB站10kV备用线F22开关合闸故障，合闸保持继电器HBJ和合闸线圈HQ烧坏。

该开关采用CT19型弹簧操作机构，馈线保护为微机型保护测控一体化装置，其跳合闸回路简图如图1所示。

当开关在热备用状态时，施工调试人员检查装置面板的绿灯亮，遥控合上开关时不成功。

检查发现装置面板的缝隙中有少量白烟冒出，并伴有烧焦的味道，立即断开了操作电源。

3）2008年12月，110kVC站10kV大岭线F2开关合闸故障，直流接触器HC烧毁。

4）2009年2月，110kVD站10kV #3电容器组5C3开关合闸故障，合闸线圈HQ烧坏。

图1 微机型保护测控装置分合闸回路简图2 原因分析以上各变电站的10kV开关虽然采用了不同的操作机构，但其保护装置均为微机型，开关的合闸回路都带有合闸保持电路。

分析认为，当10kV开关合闸回路线圈TQ（或HC）内存在匝间短路时，由于线圈没有烧断，所以开关在分位时控制回路绿灯仍然发亮，将使运行人员误以为合闸回路正常。

合闸时控制回路电流比原来大大增加，虽然不足以使操作电源空气开关跳闸（或控制电源保险熔断），但是合闸瞬间足以烧坏HBJ、TQ或HC 等。

合闸保持继电器HBJ的作用是：防止开关在合闸过程中控制开关KK接点、合闸按钮SHA或遥合继电器YHJ接通时间过短，不足以使合闸线圈可靠动作，因而增加了该继电器，合闸瞬间立即起动HBJ，并利用其常开接点使合闸回路自保持，合闸成功后依靠开关的辅助接点DL1断开之。

开口销手柄锁弓子线支柱绝缘子 悬式绝缘子 耐张线夹触头电气连接点电气连接点 操作机构操作手柄操作传动杆定位销1、GW4型10KV 隔离开关巡视项目、检修标准？答：巡视项目主要检查隔离开关触头有无接触不良、合不到位、定位销丢失、手柄锁丢失，弓子线有无异常；检查开关与导线连接点有无变色，开关接触是否严密，有无放电等现象。

检修标准：1、主触头接触面无过热、烧伤痕迹和严重凹陷及起层现象，触头弹簧无锈蚀、分流现象。

清除导电板、触头间氧化物，有烧损的刀片和触头应打磨或更换，接触面应使用“0”号砂纸打磨光滑，并用砂纸背面将细微的金属毛刺磨掉，清扫干净后的触头表面涂电力复合脂。

2、用0.05×10mm 塞尺检查触头的接触情况，对于线接触应塞不进去；对于面接触，当接触表面宽度为50mm 及以下时，塞尺的塞入深度不大于4mm ，接触表面宽度为60mm 及导电板 铁压板 防雨罩导电板以上时，不大于6mm。

3、横动式开关（户外型）：分闸时触头角度90°±1°。

4、隔离开关打开开关后缓慢合闸，任意一极刀闸一经接触即令停止，测量其它两极动静触头间最小距离不应大于5mm。

5、各相过引线（弓子线）、引下线与邻相的过引线、引下线和导线间的净空距离不小于300mm。

6、隔离开关支柱绝缘子应垂直于底座平面且连接可靠，绝缘子粘合无松动，基座无变形、腐蚀和损伤；活动绝缘子与操作机构的紧固螺钉、连接销子及垫片完整。

7、操作手柄安装正确，操作杆件不受扭力，操动机构灵活无卡滞，传动部件应无变形、锈蚀和严重磨损。

8、户外型隔开操作手柄中心距地面高度为1200mm。

GW4型隔离开关常见故障及处理摘要：本文对GW4型隔离开关在系统运行中较常发生的缺陷与故障进行了研究，分析故障发生的主要原因，并结合实践经验提出了相应的预防处理措施。

关键词：隔离开关；常见故障；预防处理Abstract: This paper discusses defects in the operation of the system and faults of the GW4 type isolating switch is studied, the main causes of failure, and combining the practical experience and puts forward the prevention measures.Keywords: isolating switch; common fault; prevention and treatment前言高压隔离开关是电网的重要组成部分，也是关系电网安全稳定运行的关键设备之一。

它在电力系统中起着隔离电源的作用，利用它的断口的可视性并且可靠的绝缘能力，形成明显的断开点，确保运行的可靠以及检修作业人员的安全。

同时还可与断路器配合，能方便改变系统的运行方式。

GW4型隔离开关属于双柱式水平中央开启式隔离开关，在10kV、35kV、110kV等电压等级都有广泛应用。

该型开关能否正常工作，对电力系统的安全稳定运行有着直接的影响。

所以，采取针对性的措施对隔离开关的故障进行分析和处理，对避免电网及设备的故障和保障人身安全是非常必要的。

本文通过对GW4型隔离开关在运行、检修过程中出现的异常现象加以分析，并提出了处理方法和改进对策，以便最终达到减少隔离开关故障率的目的。

1、GW4型隔离开关常见故障1.1导电回路过热运行中常常发生导电回路异常发热现象，在触头、触指接触部分以及接线夹接触面部分出现的情况比较多。

如果发热温度过高处理不及时就会损坏发热部位，甚至使整把隔离开关无法运行。

GW4型隔离开关的检修及常见故障的分析和处理摘要: 本文对变电检修工作过程中常遇到的GW4型隔离开关进行了检修分析，对该开关的本体、开关传动系统以及电动操动机构的常规检修进行了论述，分别指出了在本体检修、开关传动系统以及电动操动机构检修中经常遇见的故障，并对其故障发生原因进行了分析，给出了故障处理方法。

关键词: 隔离开关；检修；故障分析和处理一、引言GW4型隔离开关是目前电网使用较多的一种隔离开关，它具有结构简单、操作灵活、布置比较方便等特点。

由于隔离开关是高压电气装置中使用最广泛的开关电器，在电力电网中用量约为断路器用量的3~4倍，因此，隔离开关故障缺陷的发生比较频繁，其故障缺陷主要表现为导电接头发热、拒分、拒合、机械部件损坏、卡涩以及传动部件锈死等，所有这些故障都将会影响电网安全和供电企业可靠性指标的完成，因此，隔离开关是变电维护和检修的主要设备之一。

二、隔离开关的结构GW4型隔离开关是由三个独立的单相隔离开关组成的三相高压电气设备。

采用联动操作，主刀闸由电动（或手力）操动机构操动，接地刀闸由手力操动机构操动。

主刀闸与接地刀闸间设有防止误操作的机械闭锁装置，以及手力操动机构可配置有电磁锁和辅助开关，构成电气防止误操作连锁回路，以实现机械闭锁或电气连锁，达到防止误操作的目的。

GW4型隔离开关为户外双柱式隔离开关，由接线座装配、触头臂装配、触指臂装配、绝缘子、底座装配、轴承座装配、接地刀杆和接地开关底座、传动系统、操动机构等组成。

根据使用需要可在单侧或两侧安装接地刀闸，也可以不安装接地刀闸。

GW4型隔离开关外观图如下图所示：三、GW4型隔离开关常规检修1、GW4型隔离开关本体检修GW4型隔离开关本体常规检修主要包括支柱绝缘子检查、转动底座检修、左、右触头检修以及接线座检修等。

1.1 支柱绝缘子外观检查（1）检查绝缘子有无开裂或损坏，如有破损、裂纹，应予更换。

（2）检查铸铁法兰与绝缘子浇装处有无松动、开裂和脱落，若无开裂应更换。

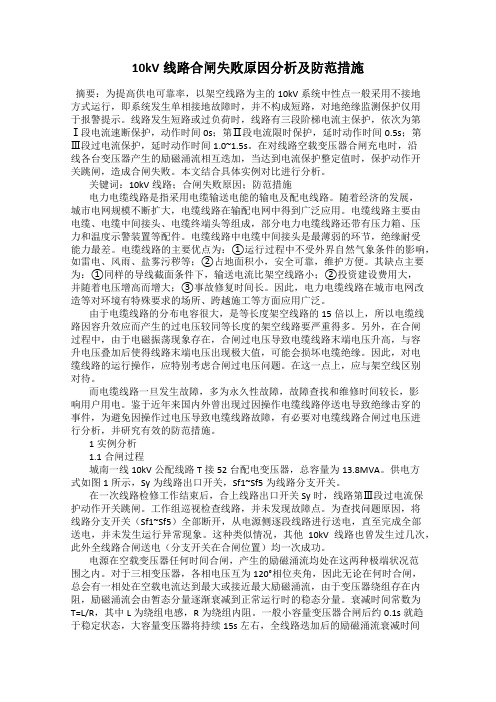

10kV线路合闸失败原因分析及防范措施摘要：为提高供电可靠率，以架空线路为主的10kV系统中性点一般采用不接地方式运行，即系统发生单相接地故障时，并不构成短路，对地绝缘监测保护仅用于报警提示。

线路发生短路或过负荷时，线路有三段阶梯电流主保护，依次为第Ⅰ段电流速断保护，动作时间0s；第Ⅱ段电流限时保护，延时动作时间0.5s；第Ⅲ段过电流保护，延时动作时间1.0~1.5s。

在对线路空载变压器合闸充电时，沿线各台变压器产生的励磁涌流相互迭加，当达到电流保护整定值时，保护动作开关跳闸，造成合闸失败。

本文结合具体实例对比进行分析。

关键词：10kV线路；合闸失败原因；防范措施电力电缆线路是指采用电缆输送电能的输电及配电线路。

随着经济的发展，城市电网规模不断扩大，电缆线路在输配电网中得到广泛应用。

电缆线路主要由电缆、电缆中间接头、电缆终端头等组成，部分电力电缆线路还带有压力箱、压力和温度示警装置等配件。

电缆线路中电缆中间接头是最薄弱的环节，绝缘耐受能力最差。

电缆线路的主要优点为：①运行过程中不受外界自然气象条件的影响，如雷电、风雨、盐雾污秽等；②占地面积小，安全可靠，维护方便。

其缺点主要为：①同样的导线截面条件下，输送电流比架空线路小；②投资建设费用大，并随着电压增高而增大；③事故修复时间长。

因此，电力电缆线路在城市电网改造等对环境有特殊要求的场所、跨越施工等方面应用广泛。

由于电缆线路的分布电容很大，是等长度架空线路的15倍以上，所以电缆线路因容升效应而产生的过电压较同等长度的架空线路要严重得多。

另外，在合闸过程中，由于电磁振荡现象存在，合闸过电压导致电缆线路末端电压升高，与容升电压叠加后使得线路末端电压出现极大值，可能会损坏电缆绝缘。

因此，对电缆线路的运行操作，应特别考虑合闸过电压问题。

在这一点上，应与架空线区别对待。

而电缆线路一旦发生故障，多为永久性故障，故障查找和维修时间较长，影响用户用电。

鉴于近年来国内外曾出现过因操作电缆线路停送电导致绝缘击穿的事件，为避免因操作过电压导致电缆线路故障，有必要对电缆线路合闸过电压进行分析，并研究有效的防范措施。

GW4系列隔离开关的常见缺陷分析及改进措施摘要GW4系列高压隔离开关是延安中大量使用、应用范围广泛的高压电器设备，同时它又是最不易受使用部门所重视的电器设备。

近几年运行中的户外式隔离开关出现的问题大幅上升，长期以来高压隔离开关故障频发而又得不到根本的解决，直接影响系统的供电可靠性和安全性。

本文从导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面进行分析，并就缺陷的改进措施提出建议。

目录1 绪论 (1)2 常见缺陷及分析 (1)2.1导电回路过热 (1)2.2瓷瓶断裂 (2)2.3传动系统 (3)2.4锈蚀 (4)3 防范措施与改进建议 (4)3.1导电回路过热 (4)3.2瓷瓶断裂 (5)3.3传动系统 (5)3.4 锈蚀 (6)4 结论 (6)1 绪论GW4系列高压隔离开关是延安电网中大量使用、应用范围广泛的高压电器设备之一，GW4隔离开关由于其操作原理和结构较简单，通常没有严格的大修周期规定，按惯例一般随主设备大修而进行。

制造厂也往往将其作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；随着近几年断路器的改造，主设备的大修周期在逐渐延长，因而运行中的户外式隔离开关出现的问题大幅上升，由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。

直接影响系统的供电可靠性和安全性。

通过对GW4型户外式隔离开关在运行及大修中出现的缺陷，发现的问题，说明应加大对户外式隔离开关的维护力度。

2 常见缺陷及分析GW4系列高压隔离开关通常有导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面的缺陷，现将各类缺陷进行分析。

2.1导电回路过热GW4系列隔离开关的导电回路电阻由带有条形触指和柱形触头的导电杆及两副座组成。

主要的接触部位是由触指组成的中间触头和接线座内的滚动接触。

GW4型高压隔离开关故障分析与处理摘要：随着电力系统的快速发展，供电规模的不断扩大，高压隔离开关的使用量不断上升，变电站内很多隔离开关由于停电和使用的概率不高，导致隔离开关运行年限长，检修周期长，隔离开关触头接触不良、局部过热烧熔、绝缘子断裂和机构卡涩等常见故障经常出现，检修公司也经常处理这些问题，作者在工作中有些体会，和同行交流学习。

关键词：GW4型；高压隔离开关；故障；分析0背景高压隔离开关在电力系统中起着隔离电源、改变系统运行方式、分合小负荷电流、进行倒闸操作等重要作用。

GW4型高压隔离开关是一种双柱水平断口隔离开关，由于其结构简单、安装灵活、调试方便、适用电压、电流范围广等优点，操作原理和结构较简单，通常没有严格的大修周期规定，按惯例一般随主动设备停电检修而顺带进行小维护。

随着近几年电网建设的发展，电网自动化程度越来越高和无人值班站的推行，户外少油断路器逐步被六氟化硫断路器所取代，同时变电设备也由定期检修制向状态检修制逐步过渡，主设备的检修周期在逐渐延长，对户外隔离开关的安全运行要求越来越高。

如果运行中的户外式隔离开关出现问题，不仅直接影响到变电站的供电可靠性和安全性，而且影响到整个电网运行的稳定性，更严重的甚至造成整个电网的崩溃。

因此对GW4型户外隔离开关的检修与维护的经验，在电力系统检修公司中比较重要。

1 GW4型隔离开关结构分析GW4型隔离开关开关单极为平行双柱式结构，左右对称，由底座、支座、绝缘子、主导电部分等组成，如果是接地型，还包括接地动、静触头，接地刀闸杆，连动部分及互锁板等，主隔离开关的三极联动通过水平连杆传动，接地刀闸的三极联动通过连接管传动。

主导电部分主要由软连接接线座、导电杆、触头、触指、弹簧、防雨帽等组成。

触指弹簧主要有两个功能：一是用来稳固触指；二是使触指和触头之间有足够的作用压力。

运行情况下，弹簧性能的好坏将直接影响触指和触头能否有效地接触。

运行工况良好的隔离开关，导电部分的回路直流电阻一般在100μΩ左右，且三相平衡。

电动隔离开关操作不到位原因分析及防范措施作者：张春玲刘海波张均辉来源：《科学与财富》2016年第25期摘要：本文通过对隔离开关操作不到位造成触头接触不良引起触头发热进行分析，制定改进措施避免设备带缺陷运行，保证安全供电。

关键词：隔离开关；电动；操作；防范措施；建议分析电动隔离开关能广泛适用于室外110kV及以上架空线路中，与断路器相配合进行刀闸操作。

GW4-110型电动隔离开关拉开合上操作时，经常发生拉不开、合不上、操作不到位，造成触头接触不良引起触头发热的检修次数最多，严重影响电网供电可靠性，停电检修时间长降低企业经济效益。

1、电动隔离开关特点隔离开关在分闸位置时，应具有明显可见的断口使运行人员能清楚观察到隔离开关的分、合状态；断口绝缘应稳定可靠，确保运行检修人员人身安全；应具有足够的动稳定和热稳定能力；隔离开关与断路器配合使用时必须装设机械或电气闭锁及微机闭锁，避免“带负荷拉刀闸”事故；主刀闸和接地刀闸之间应具有机械或电气闭锁，以保证正确的动作次序，避免“带电合地刀”事故发生；隔离开关应具有足够的机械强度。

2、电动隔离开关操作不到位原因分析隔离开关拉开或合上时，同步电机转动，定位螺栓，将同步电机传动轴与隔离开关操作连杆紧固在一起，定位螺栓若松动，定位不准确，同步电机传动轴空转而操作连杆在固定夹板中打滑无法传动去合闸、分闸。

3、针对电动隔离开关操作不到位采取的防范措施和建议使用定位顶丝深入固定夹板与操作连杆内，合上、拉开隔离开关时，操作连杆不在固定夹板内打滑，传动准确可靠、结构紧凑，使用安全方便，操作简单，并且适应性强，使用寿命长，以达到降低了隔离开关检修次数；提高了设备供电可靠性；有效降低故障停电检修时间的隔离开关；主要由底座、支柱绝缘子、接线座、左触头装配，右触头装配等部分组成。

将定位螺栓紧固在固定连杆夹板上，再用直径8mm的钻头在直径12mm的定位螺栓上打孔，贯穿螺栓一直钻入操作连杆深入5mm。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改户外高压隔离开关存在问题和改进措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes户外高压隔离开关存在问题和改进措施(通用版)近年来，运行中隔离开关的缺陷有上升的趋势。

随着高压开关“无油化”的推广，如何提高隔离开关运行的可靠性将成为开关管理工作的一个重点。

1隔离开关运行中存在的问题1.1锈蚀问题近年来，隔离开关的抗腐蚀能力差，主要有以下几种情况：a)隔离开关的底座横梁采用热镀锌工艺，生锈的现象较普遍，这与运行环境有关，也与出厂时的加工工艺有关，如某变电站的GW6型隔离开关，前后分两批购置，迟2年投运的一批隔离开关，其钢构架的锈蚀情况反而比早投运的一批隔离开关严重得多；b)隔离开关零部件一般采用冷镀锌工艺，镀锌工艺不符合要求，表面处理质量差，造成螺栓、螺母、轴销、开口鞘、垫圈、弹簧等零部件锈蚀严重，影响了隔离开关的正常操作；c)部分零部件的材质差，如某变电站的110kVGW4型隔离开关，在运行中发现其接线座的铸铝支持件有开裂现象，个别甚至整个断裂，原因可能是该批铸铝支持件的材质差，在运行中受酸雨、盐雾和电化学反应的影响而变脆，在应力的作用下开裂并发展至整个断裂。

1.2传动问题隔离开关的传动部分由于锈蚀、变形等原因，操作时常卡阻，加重了操作力矩，引起隔离开关合闸不到位，分闸困难，甚至传动杆扭曲变形、拐臂断裂。

隔离开关传动阻滞的原因主要有如下几点：a)转动轴承出厂时涂抹润滑油不足，加上密封不严，容易渗进雨水，造成转动不灵活。

高压隔离开关故障及解决措施摘要：在整个电力系统中高压隔离开关是一个重要的构成部分，随着对电力资源需求量的提升，供电工作与设备检修工作安全运行的重要性也日益提出。

一般情况下，在各种因素的影响下，高压隔离开关是很容易出现故障的，从而影响了设备的安全运行。

本文简述了高压隔离开关结构，并研究了高压隔离开关故障及解决措施。

关键词：高压；隔离开关；故障；解决措施1 高压隔离开关结构1.1户内式隔离开关户内式隔离开关由导电部分、支持绝缘子、操作绝缘子与底座构成。

动触头与静触头组成了导电部分。

支持绝缘子是固定在角钢底座上的，其主要作用就是对地绝缘。

操作绝缘子与动触头及轴上对应的拐臂铰接，操动机构则与轴端拐臂连接，各拐臂均与轴硬性连接。

在操作结构动作的时候，将带动转轴转动。

1.2户外式隔离开关相较于户内式隔离开关，户外式隔离开关的工作条件更加的复杂，要保证隔离开关的绝缘性能可以承受冰、雨、风等天气的变化，因此开关的机械强度应该较高。

在触头上结冰的时候还可以进行相关操作，并且不损坏绝缘子。

2 高压隔离开关的常见故障分析2.1密封故障在高压隔离开关正在运行的时候，假如高压隔离开关暴露在外部环境过程中隔离开关机构箱的密封存在问题的时候，将致使隔离开关出现锈蚀的问题，致使一些电气原件操作回路出现问题，润滑系统灵敏性价差，操作人员在操作设备的时候遇到的阻力较大，进而影响了电力资源的输送。

假如在操作回路出现问题的时候，也可能出现拒分或者是拒合的等的问题，进而影响了倒闸的速度，影响了供电系统的安全性。

2.2合闸（或分闸）不到位在工作人员操作隔离刀闸的时候，假如刀闸并没有合到位，将致使隔离刀闸出现接触不良或者是操作开关不动的问题，使得回路长时间的保持通电状态，只能人为的控制电源刀闸才可以保证刀闸可以恢复原位，断开输电线路的回路。

在这种情况下，假如在供电系统中使用合闸线圈、继电器自保持线圈、组合装置保护内部较细的回路连续县将致使回路在长时间运行的时候将被损坏，进而对供电系统的运行造成不良的影响。

隔离开关合闸不到位原因分析及处理发表时间：2018-08-06T14:21:17.677Z 来源：《电力设备》2018年第12期作者：高勇强[导读] 摘要：介绍了GW10-550DW型隔离开关的结构及动作原理，对某500kV变电站GW10-550DW型隔离开关在操作过程中出现合闸不到位进行了原因分析，并提出设备停役后，对内拉杆与联轴节轴套配合处进行细砂纸打磨清洗和润滑处理，并加二硫化钼锂基润滑脂后安装防雨罩等处理措施。

（国网太原供电公司国网太原供电公司山西太原 030009）摘要：介绍了GW10-550DW型隔离开关的结构及动作原理，对某500kV变电站GW10-550DW型隔离开关在操作过程中出现合闸不到位进行了原因分析，并提出设备停役后，对内拉杆与联轴节轴套配合处进行细砂纸打磨清洗和润滑处理，并加二硫化钼锂基润滑脂后安装防雨罩等处理措施。

关键词：隔离开关；合闸不到位；处理措施隔离开关是电力系统中一个重要的元件，供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等实现安全的电气隔离。

近年来，由于隔离开关故障引起的事故较为频繁，有的甚至引起了大面积停电。

这些事故，有的是由于隔离开关本身的质量问题引起的，有的是由于缺少必要的检修维护引起的。

1.GW10-550DW型隔离开关结构及动作原理 1.1结构GW10-550DW型隔离开关采用单柱垂直伸缩式结构，其组成部分包括底座、支柱绝缘子、导电部分、接地开关及操动机构。

1.1.1底座该型隔离开关底座由弯曲钢板装配而成。

底座上有1个固定支座和1个转动支座，固定支座固定支持瓷瓶，转动支座转动操作瓷瓶。

底座上设有隔离开关和接地开关的传动连杆，以及与现场基础固定的调节螺栓。

1.1.2支柱绝缘子支柱绝缘子每相分为2柱，分别支持绝缘子和操作绝缘子。

每柱由3节实心棒形支柱绝缘子叠装而成，下端固定在底座的支座上。

1.1.3导电部分导电部分由导电闸刀、静触头和均压环等装配而成。
