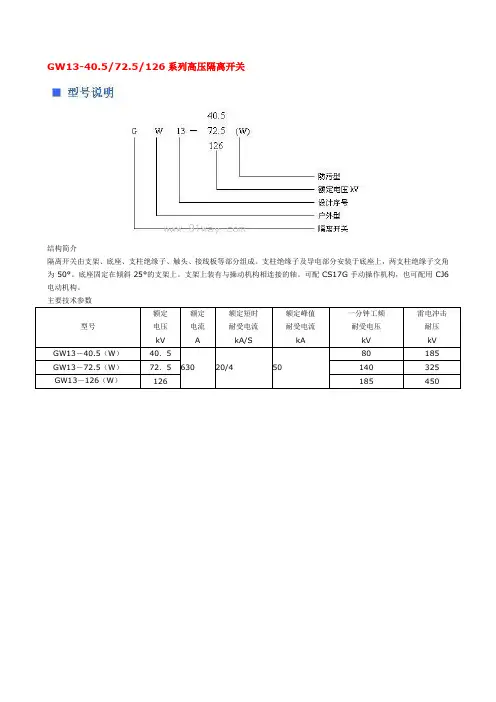

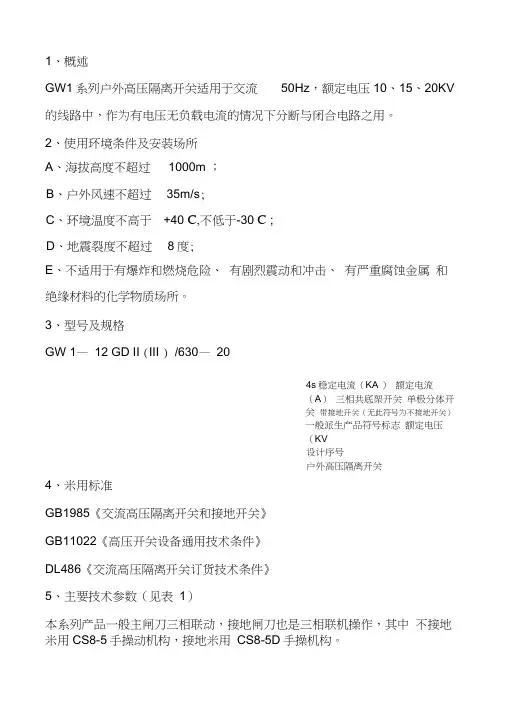

概述
隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上，两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17-G 手动操作机构，也可配用CJ6电动机构。
产品特点
1）隔离开关采用双柱中开、触头转入式结构，具有自清洁触头的能力，提高了接触可靠性；
2）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干枯，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
主要技术参数
结构特点

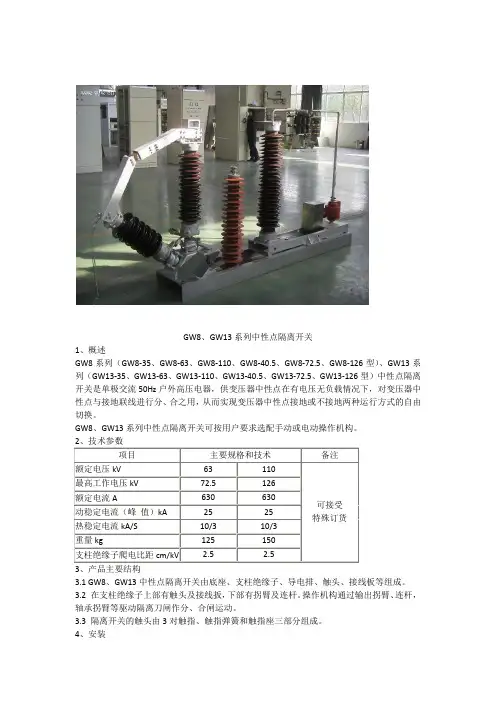

GW13系列为中性点隔离开关，单相式结构，它由底座、支柱绝缘子、导电杆、触头和接线板等部分组成。该产品零部件80%可与GW5型隔离开关共用。
CS17-G型手里操动机构分3种：带有辅助开关8级，电磁锁和信号灯的为G4型，带有辅助开关8级的为G5型；不带电器元件的为G6型或CS17、电动CJ6机构。
外形及安装尺寸
户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。 隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。 隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至 5MM 的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于 160MM，或者动触头与静触头之间拉开角度不应小于65度。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/9b12938805.html,/
接触网隔离开关及电动操动机构检修与维护手册 供电公司触网检修部 2011年 10月
概述 隔离开关是一种没有熄弧装置的开关电器，供接触网在无载情况下进行倒闸，电气隔离。隔离开关在分闸状态有明显可见断口，在合闸状态下能可靠地通过正常工作电流和短路故障电流。 轨道交通接触网现有的国产隔离开关分宝鑫和长城两种，一般与分段绝缘器合用。 宝鑫的隔离开关： 重型隔离开关：主要应用于牵引变电站出线端的触网馈电开关，馈电开关间的联络开关。 轻型隔离开关：主要应用于车辆段的库线、专用线和库线间的联络开关。 长城隔离开关： 宝鑫隔离开关及
电动机构控制箱 宝鑫隔离开关 一、结构 隔离开关为单柱各柱式结构。三根支柱绝缘子呈品字形排列，两根上端固定静触头，底部固定于底座；一根上端固定动触头，底部固定于手柄底座，手
柄底座可相对于底座做垂直面上的转动，分、合闸过程即靠此转动完成。 二、工作原理 隔离开关主要由底座、手柄底座、支柱绝缘子和导电回路组成。导电回路固定在支柱绝缘子的上端，两根支柱绝缘子固定在底座上，另一根固定在手柄底座上。通过传动机构操作手柄底座，使之相对于底座做垂直面上的转动，带动导电回路的触头作分、合闸运动。触头合闸时，使电气回路接通，以承受正常负荷电流。触头分闸时，电气回路断开，承受系统正常标准规定电压，起隔离作用。 三、检修与维护 1、到牵引站确认牵引小车位置后（冷备用状态）将隔离开关合闸并在分段两段挂设地线(注：将电动操作机构转换开关调至“当地”位置或关闭进线电源，防止电调或变电站误操作)； 2、检查开关瓷瓶是否有烧伤、拉弧痕迹；是否有碰伤及裂纹，如发现应予更换。 3、检查开关动静触头是否有烧伤、拉弧痕迹；清理动静触头接触面，合分开关，看看动静触头接触是否完好，用0.05mm*10mm的塞尺检查刀片，其塞入深度在接触表面10%以下；并在动静触头上加涂导电油脂（中性凡士林）。 4、检查静触头上的可调弹簧螺栓，使静触头保持一定的间隙。
户外柱上10kv高压隔离开关，型号，价格，厂家 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和 生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能 电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达 到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级 配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小 型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。 结构 GW4系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠;当附装电磁锁时，可有效地 实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。 1.隔离开关结构 本隔离开关是双柱水平回转式结构。 每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。 每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承座上、以连杆连结，每个绝缘 支柱可以水平旋转，转角为90°，绝缘支柱上装有软连接导电接线座、左、右触头。左、右 触头通过导电管在两个绝缘支柱中间接触。 主回路导电回路零件材质均为铜质，电流等级为630A时，导电部件表面镀锡;电流等级 为1250A以上时，导电部件触指表面镀银。 中间触头为“握手”式结构，其结构采用技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。 不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别. 35KV电站高压隔离开关厂家接地开关的结构 接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀铝管的端部。 3.隔离开关与接地开关的机械联锁 隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。 当接地开关在合闸位置时，接地开关联锁盘插入隔离开关的扇型联锁盘，使隔离开关不 能合闸。
柱上高压隔离开关 民熔35KV户外柱上高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。 民熔35KV户外柱上高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔35KV户外柱上高压隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。 本文将会介绍关于民熔35KV户外柱上高压隔离开关，感觉这篇文章对你有帮助的话，可以关注下小编 民熔35KV户外柱上高压隔离开关是交流频率为50Hz的户外高压电气设备，是在原GW5系列基础上进行改进设计的产品，供高压线路在无负载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用。 柱上高压隔离开关介绍，专业电工教学，让你受益匪浅，上海民熔结构简介民熔35KV户外柱上高压隔离开关由GW5-40.5（D）（W）型
隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。 110kV成套隔离开关由GW5-126（D）（W）型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。民熔35KV户外柱上高压隔离开关属双柱水平开启式隔离开关。 制成单极型式，当三级同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。 3.民熔35KV户外柱上高压隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。 4.出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。 5.中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

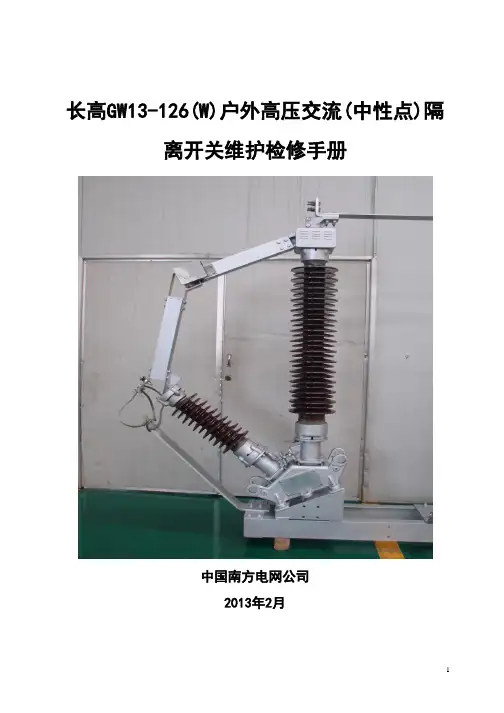

中性点隔离开关 民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。 由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。 民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔中性点隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。 民熔中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔中性点隔离开关的基础信息，感觉这篇文章对你有帮助的话，可以关注下小编产品概述民熔35KV中性点户外隔离开关GW13-40.5/630A概述 GW13-40.5/630隔离开关是在无载荷情况下，分何变压器中性点联线之用，在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。 操动机构输出轴可作180度水平旋转，操作机构上的定位装置能保证触头与静触头处于正确位置或分断位置。民熔中性点隔离开关满足GB1985《交流高压隔离开关和接地开关》及IEC-129（1984）标准要求。 它性能可靠、运行安全、结构简单、安装调整方便。广泛使用于63KV-110KV变电站。 35KV中性点户外隔离开关GW13-40.5/630A使用环境a.海拔不超过1000m；b.周围空气温度：上限+40度，下限-40度；c.风压不超过
700Pa；d.地震烈度不超过8级；e.覆冰厚度不大于10mm；f.支柱绝缘子污秽等级：普通型为0级，耐污型按用户要求。 35KV中性点户外隔离开关GW13-40.5/630A特点1、改进了轴承转盘结构，使轴承座实现了防水功能。且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。 2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。 接地导杆采用导电性能优良的铝合金，触头部分采用铜铸件，导电杆与底座连接处及接地触指与触指座之间均加装软连接，因此接地回路的导电性能大大的增强。 3、导电外露部分均采用紫铜镀银的表面处理工艺，镀银处理，表面光洁、美观、抗腐蚀能力强、持久耐用。 GW13-40.5/630A民熔中性点隔离开关参数及安装尺寸

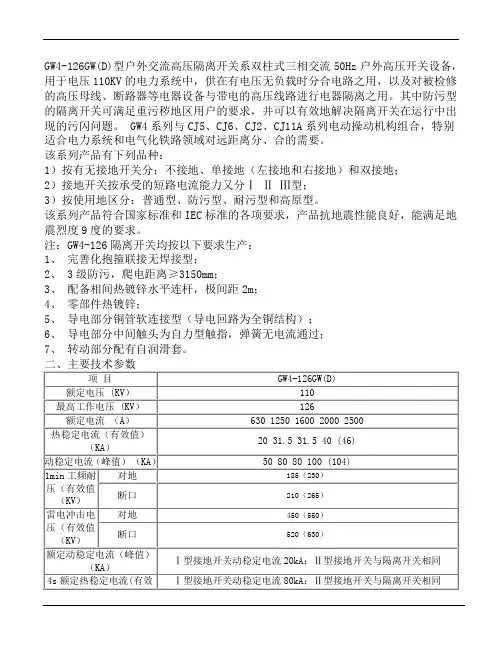

GW4系列隔离开关 中文名 GW4高压隔离开关（12KV-110kv） 简称 隔离开关 主要作用 根据运行需要，换接线路等 产品分类 按防污等级、电流、电压分 定义 用于户外线路 生产厂商 上海民熔电气有限公司 （PS：上海民熔还有其他您可能需要的相关产品资料：高压真空断路器高压隔离开关高压氧化锌避雷器高压计量箱高压电缆分支箱ZW32真空断路器智能真空断路器等相关资料，如果您有需要可登陆上海民熔官网查询或下载资料） 一、概述 GW4-101535/630-2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀（专利号：86208985）能有效防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。 二、适用范围 开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：（1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。 （2）风速不大于35mm/S，地震烈度不超过8度。 （3）适应于大城市、工矿附近等污秽地区。 （4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。
三、技术参数 型号额定电压（千伏）额定电流（A）极限通过电流峰（KA）5秒稳定电流（KA） GW4-10带（W）为防污 型10 220A105 400A2010 600A5014 1000A8021.5 1600A9025 GW4-1515200A155 4010A2510 600A5014 1250A8021.5 GW4-35带（D）为接地（W）为防污型35 400A3010 600A5014 630A5615 1000A8021.5 1250A9023 2000A10445 GW4-60（D为带接地）（W为防污型）60 600A5014 1000A8021.5 GW4-110 110600A5014 GW4-110D1000A8021.5 GW4-220 220630A5014 GW4-220D1250A8021.5 三、产品用途及适用范围 1、GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无 负载时做分合操动之用。 2、隔离开关适用于： （1）海拔不超过1000米； （2）周围介质温度不高于+40℃及不低于-30℃。注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64国家标准规定要求，使用此种隔离开关。 3、隔离开关不适用于： （1）有导电起化学作用气体，蒸气作用的场所； （2）有大量尘埃聚集的场所； （3）有火灾及爆炸危险的地方； （4）有剧烈震动或冲动的场所（如在电镐、挖土机旁等）。
隔离开关型号大全： 名称规格型号 GN19系列GN19-12/400 GN19-12C/400 GN19-12/630 GN19-12C/630 GN19-12/1000 GN19-12C/1000 GN19-12/1250 GN19-12C/1250 GN19-12ST/400 GN19-12CST/400 GN19-12ST/630 GN19-12CST/630 GN19-12ST/1000 GN19-12CST/1000 GN19-12ST/1250GN19-12CST/1250 GN22系列GN22-12/2000 GN22-12C/2000 GN22-12D/2000 GN22-12DC/2000 GN22-12/3150 GN22-12C/3150 GN22-12D/3150 GN22-12DC/3150 GN22-12/4000 GN22-12C/4000 GN22-12D/4000 GN22-12/5000 GN24系列GN24-12D/400 GN24-12DC/400 GN24-12D/630 GN24-12DC/630 GN24-12D/1000 GN24-12DC/1000 GN24-12D/1250 GN24-12DC/1250 GN30系列GN30-12/630 GN30-12D/630 GN30-12/1000 GN30-12D/1000 GN30-12/1250 GN30-12D/1250 GN30-12/2000 GN30-12D/2000 GN30-12/3150 GN30-12D/3150 GN2系列GN2-12/2000 GN2-35/400 GN2-35/630 GN6系列GN6-12/400 GN6-12/630 GN27系列GN27-35/630 GN27-35C/630 GN27-35/1250 GN27-35C/1250 接地开关JN4-12/31.5 JN15-12/31.5 JN15-24/31.5 JN15-40.5/31.5 GW4系列GW4-12/400 GW4-12/630 GW4-12/1250 GW4-15/630 GW4-15/1250 GW4-35/630 GW4-35/1000 GW4-35/1250 GW5系列GW5-35/630 GW5-35/1000 GW5-35/1250
隔离开关 民熔35KV户外隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。 民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠 本文将会介绍关于民熔隔离开关的操作注意事项，感觉这篇文章对你有帮助的话，可以关注下小编35KV户外隔离开关的额定电流有: 400、630、 1250和2000A。它们皆有底座支柱绝缘子,导电部分和机构部分组成。 采用闸刀式结构合闸达到切断和闭合线路。每相闸刀由两片导电片组成,刀片两侧外装有压缩弹簧,调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘操作机构可以进行合闸运动。闸刀有自锁装置。
民熔35KV户外隔离开关使用环境： 1、安装地点:户外； 2、环境温度:* + 40°C,* 40°C(abb-15) ; *日温差不超过25K； 3、海拔高度:普通型不超过2000m ,高原型不超过4000m； 4、风速:不超过34m/S(相当于700Pa)； 5、覆冰厚度:不超过10mm； 6、烈度:不超过8度； 7、日光辐射: 1000W/m2； 8、安装场所应无严影响开头绝缘和导电能力的气体,蒸汽,化学性质沉积、盐雾、灰尘垢污、及其他性、浸蚀介质;安装场所应无频繁的剧烈振动。 9、户外线路35KV高压隔离开关机构箱采用质量优良的不锈钢产品，对隔离开关底座进行改造，在底座上钻孔，运行中定期加二硫化钼，确保轴承不生锈。
工程名称：石塘镇10KV石塘变至朝南专线改造工程 实验日期：2014年12月29日、天气：晴、温度：10℃、湿度：51% 试验类型：_交接性_、安装地点：_石塘镇10KV石塘变至朝南专线_ 铭牌：华仪电气股份有限公司型号：GW9-10/400 一、隔离开关回路电阻测试：（使用HLY—Ⅲ型回路电阻测试仪） 厂家标准：≤120（μΩ） 二、绝缘电阻；（使用DMH2501高压绝缘兆欧表，2500V，100000MΩ） 三、耐压试验：（控制箱，型轻型高压试验变压器） 四、结论：可以投入运行 试验人员：试验单位：（章）
工程名称：凤凰乡10KV麻市至塘底支线改造工程 实验日期：2014年12月30日、天气：阴、温度：8℃、湿度：55﹪试验类型：_交接性_、安装地点：___凤凰乡10KV麻市至塘底支线__ 铭牌：华仪电气股份有限公司型号：GW9-10/400 一、隔离开关回路电阻测试：（使用HLY—Ⅲ型回路电阻测试仪） 厂家标准：≤120（μΩ） 二、绝缘电阻；（使用DMH2501高压绝缘兆欧表，2500V，100000MΩ） 三、耐压试验：（控制箱，型轻型高压试验变压器） 四、结论：可以投入运行 试验人员：试验单位：（章）
工程名称：东山乡黄腊洞村委凹上配电台区 实验日期：2014年12月3日、天气：晴、温度：10℃、湿度：52﹪试验类型：_交接性_、安装地点：__东山乡黄腊洞村委凹上配变_ 铭牌：华仪电气股份有限公司型号：GW9-10/400 一、隔离开关回路电阻测试：（使用HLY—Ⅲ型回路电阻测试仪） 厂家标准：≤120（μΩ） 二、绝缘电阻；（使用DMH2501高压绝缘兆欧表，2500V，100000MΩ） 三、耐压试验：（控制箱，型轻型高压试验变压器） 四、结论：可以投入运行 试验人员：试验单位：（章）
隔离开关型号大全: 名称规格型号 GN30系列 GN30-12/630 GN30-12D/630 GN30-12/1000 GN30-12D/1000 GN30-12/1250 GN30-12D/1250 GN30-12/2000 GN30-12D/2000 GN30-12/3150 GN30-12D/3150 GN2系列 GN2-12/2000 GN2-35/400 GN2-35/630 GN6系列 GN6-12/400 GN6- 12/630 GN27系列 GN27-35/630 GN27-35C/630 GN27-35/1250 GN27-35C/1250 接地开关 JN4-12/31.5 JN15-12/31.5 JN15-24/31.5 JN15-40.5/31.5 GW4-35/1000 GW4-35/1250 GW5系列 GW5-35/630 GW5-35/1000
GW5-35/1250 GW9系列 GW9-12/200 GW9-12/400 GW9-12/630 GW9- 12/1000 GW9-12/1250 HGW9-12/200 HGW9-12/400 HGW9-12/630 HGW9-12/1000 HGW9-12/1250 GN22系列 GN22-12/2000 GN22-12C/2000 GN22-12D/2000 GN22- 12DC/2000 GN22-12/3150 GN22-12C/3150 GN22- 12D/3150 GN22-12DC/3150 GN22-12/4000 GN22-12C/4000 GN22-12D/4000 GN22- 12/5000 GN24系列 GN24-12D/400 GN24- 12DC/400 GN24- 12D 630 GN24-12DC/630 GN24- 12D/1000 GN24-12DC/1000 GN19系列 GN19-12/400 GN19-12C/400 GN19-12/630 GN19-12C/630 GN19-12/1000 GN19- 12C/1000
35KV户外高压隔离开关GW4-40.5DW-630-1250a 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。 陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和 生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能 电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达 到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级 配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小 型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。 GW4-10 15 35/630-2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4开 关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本 身带有接地闸刀（专利号：86208985）能有效防止“带电挂地线和带地线合闸”等误操作，操 作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关 的更新产品。 2、适用范围 开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：（1）海拔高度不超过3000m，环境温度不低于-40不高于+40。 （2）风速不大于35mm/S，地震烈度不超过8度。 （3）适应于大城市、工矿附近等污秽地区。
中点性隔离开关 民熔高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。 其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能； 按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。
民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。 本文将介绍中性点隔离开关的基本情况。如果您觉得本文对您有帮助，可以关注一下小系列高压中性点隔离开关的结构。该结构的导电部分由一块弯曲成直角的铜板构成静电接触。一端有孔，可通过螺丝与母线连接；另一端较短，闭合时与动叶片（动触头）连接。 两块铜板组成接触片，又称动触头，可绕轴旋转一定角度，闭合时夹紧静触头。两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。同时，当两块铜板流过同一方向的电流时，会产生相互吸引的电动势，增加接触压力，提高运行可靠性。 触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。 绝缘部分的动、静触头分别固定在两套配套瓷瓶上。对于C型，动触头固定在套管瓷瓶上。为使动触头与金属及接地传动部分绝缘，采用瓷绝缘棒形绝缘子。 传动部分有主轴、曲柄臂、棒形绝缘子等。 底座由钢架组成。支撑瓷瓶或套筒瓷瓶与驱动主轴固定在底座上。 底座应接地。总之，该隔离开关结构简单，无灭弧装置。当它处于关闭位置时，有一个明显的断点，它的开关状态非常直观。
高压隔离开关 民熔户外高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。 由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。 民熔户外高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。 本文将会介绍关于民熔户外高压隔离开关，感觉这篇文章对你有帮助的话，可以关注下小编 民熔户外高压隔离，其实是在分位，然后按照规定的要求，绝缘距离和明显的触点断开时都有明显的痕迹，同时，在复合位置，在正常电路能够真正承载的情况下，对异常的处理是不是我们说的短路，开关设备就是在这种情况下设计的。 其实，民荣户外高压隔离还有另一个名字，也可以叫“刀闸”。一般指高压隔离开关。那么，高压隔离开关是什么？也就是说，额定
电压在1kV以上称为隔离开关。可以说，在高压开关电器中，隔离开关是应用最广泛的一种，加上其自身的连接结构简单，工作原理清晰。因此，它的使用量相当大，同时对工作的可靠性也有要求。 此外，它对电厂的设计、变电所、建设和安全运行都有很大的影响。 隔离开关最重要的特性是灭弧能力。这种能力只能在没有闭合电路和负载电流的情况下使用。隔离开关主要用于各种电压等级。它不仅可以隔离线路和设备的电源，而且可以改变电路的连接方式。 民熔室外高压隔离的主要功能如下： 1打开后，可建立新的、可靠的绝缘间隙。简而言之，待检修的设备和线路可以与电源分开，也就是说，断开和分离的意思。这样，对于电工来说，他们的人身和设备安全就可以得到保护。 2根据后期的运行需要，可以进行开关线路的操作，这对后期的电力发展有很大的帮助。
隔离开关分类详细介绍 1.隔离开关 隔离开关主要用来隔离电路。在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。 隔离开关的主要作用如下: (1) 在设备检修时 , 用隔离开关来隔离有电和无电部分 , 造成明显的断开 点 , 倒修的设备与电力系统隔离 , 以保证工作人员和设备的安全。 (2) 隔离开关和断路器相配合 , 进行倒闸操作 , 以改变运行方式。 (3) 用来开断小电流电路和旁 ( 环 ) 路电流。 (4) 用隔离开关进行 500KV 小电流电路合旁 ( 环 ) 路电流的操作。但须经计算符合隔离开关技术条件和有关调度规程后方可进行。 1.1结构形式 1.1.1隔离开关的分类 M0级隔离开关:具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。 M1级隔离开关:具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。 M2级隔离开关:具有10000次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。 隔离开关分类见表1.1 表1.1 隔离开关分类
分类方式类别 按装设地点的不同户内式、户外式 按支持绝缘子的数目单柱式、双柱式、三柱式 按隔离开关的运动方式水平旋转式、垂直旋转式、摆动式、插入式按有无接地装置及附装接不接地、单接地、双接地地开关的数量不同 按极数单极、三极 按操动机构手动式、电动式、气动式、液压式 按使用性质一般输配电用、快速分闸用、变压器中性点接地用 户内隔离开关:通常是35kV及以下的电压等级，三相一体装，采用上下(垂直)回转，以GN系列为主要代表。如图1.1所示。 图1.1 户内隔离开关结构(GN2-10) 户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。如图1.2所示。
H)GW9-35KV 系列户外交流高压隔离开关 1. 产品概述 (H)GW9-35 系列户外单极交流高压隔离开关适用于三相交流50Hz、额定电压35KV及以下高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。 开关的额定电流有：200、400、630和1000A。它们皆有底座支柱绝缘子，导电部分和机构部分组成。采用闸刀式结构合闸达到切断和闭合线路。每相闸刀由两片导电片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘操作机构可以进行合闸运动。闸刀有自锁装置。 2. 环境条件 1) 安装地点: 户外 2) 环境温度:最高+40℃,最低-40℃(abb-15)；最大日温差不超过25K 3) 海拔高度:普通型不超过2000m，高原型不超过4000m； 4) 风速: 不超过34m/S(相当于700Pa)； 5) 覆冰厚度: 不超过10mm； 6) 地震烈度: 不超过8度； 7) 日光辐射: 1000W/m2 8) 安装场所应无严重影响开头绝缘和导电能力的气体，蒸汽，化学性质沉积、盐雾、灰尘垢污、及其他爆炸性、浸蚀介质；安装场所应无频繁的剧烈振动。 3. 型号含义 (H) G W 9 -35 W / 20 -400 4s热稳定电流KA 额定电流A “W”为防污染型“G”为高原型 额定电压KV 设计序号 户外安装 隔离开关 硅橡胶棒支柱绝缘子，未标 (H)则为电瓷棒形支柱绝缘子 4. 技术参数 表一：主要技术参数 序号项目单位参数 1 额定电压 KV 35-40.5 2 额定频率 Hz 50-60 3 额定电流 A 200 400 630 1000 4 10s热稳定电流(有效值) KA 5 10 14 20 5 4s热稳定电流(有效值) KA 6.3 12.5 20 31.5 6 动稳定电流(峰值) KA 16 31.5 50 80 7 1min工频耐压湿试 KV 80 干试: 相对地/断口间 95/120
湖南省风电场项目 主变中性点设备主要技术参数 主变中性点设备要求采用成套装置，配备钢支架。 7.1 主变中性点避雷器 （1）型式：无间隙金属氧化物 （2）系统标称电压(有效值) 60kV （3）系统最高运行电压(有效值) 72.5kV （4）避雷器额定电压(有效值) 72kV （5）避雷器持续运行电压58kV （6）额定频率50Hz （7）标称放电电流 1.5kA （8）直流1mA参考电压≥205kV （9）额定绝缘水平 雷电冲击耐受电压(峰值)(1.2/50us) 325kV 1min工频耐受电压(有效值) 140kV （10）避雷器保护特性 1.5kA最大雷电冲击残压(峰值)(8/20μs) ≤186kV 500A最大操作冲击电流残压(峰值)(30/60μs) ≤174kV （11）2ms方波通流容量600A 20次 （12）避雷器在1.05倍持续运行电压下的局部放电量应不大于50pc。 （13）避雷器在1.05倍持续运行电压下的无线电干扰电压应不大于500μV。 （14）避雷器应装有压力释放装置，避雷器故障时不应引起外套粉碎性爆破。大电流压力释放预期对称电流有效值为5kA，小电流压力释放电流有效值为800A。 （15）爬电比距31mm/kV （16）0.75倍直流参考电压下的泄漏电流≤50uA （17）避雷器顶部接线端允许水平荷载1500N （18）避雷器应有可靠的密封，在避雷器寿命期间不应因密封不良而影响避雷器的运行性能。 （19）避雷器配置放电计数器。
7.2 主变中性点单极隔离开关 （1）额定电压： 60kV （2）最高运行电压： 72.5kV （3）额定电流630A （4）额定频率50Hz （5）额定峰值耐受电流50kA （6）额定短时耐受电流31.5kA(4s) （7）绝缘水平 1min工频耐压(有效值) 140kV 雷电冲击耐压(峰值)(1.2/50us) 325kV （8）爬电比距31mm/kV （9）接线端额定静压力1500N （10）操动机构 型式：电动、手动 额定操作电压交流：380/220V±15%，50Hz±5% （11）在不调整、维修和更换部件情况下，机械寿命≥2000次 （12）隔离开关瓷瓶与法兰胶合处应涂防水硅胶，瓷瓶上应有不可磨损的厂家标识和质量合格标志，并提供探伤试验报告。 7.3 主变中性点放电间隙 中性点保护间隙：140±5mm，可调。 7.4 中性点放电间隙电流互感器 额定一次电流100A 额定二次电流5A 额定电压10 kV 级次组合5P30/5P30 二次输出容量30V A
◆覆冰厚度不大于10mm； ◆安装场所应无易燃、易爆危险品、化学腐蚀及剧烈振动； ◆支柱绝缘子污秽等级：普通型为0级、防污型为Ⅱ级。 三、结构 1、隔离开关的结构 本隔离开关是双柱水平回转式结构，安装图见图1。
每极由三个独立的单极组成，每个单极是由底座、绝缘支柱及导电部分组成。 每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头。左、右触头通过导电板在两个绝缘支柱中间接触。不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别． 2、接地开关的结构 接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。 3 、手动机构的结构 手动机构又可分CSll-1、CSll(图5)和CS8—6D型，其操作手柄为水平旋转，转动角度90°。CS8—6D型带联锁装置，保证按规定程序(主分一地合一地分一主合)进行操作。 4、隔离开关与接地开关的机械联锁 隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。 5、电动机构的结构 CJ6电动操动机构或CJ11M-G免维护型电动机构的结构，另见其安装使用说明书。 四、动作原理
1 、隔离开关动作原理 隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。机构中的辅助开关与机构主输出轴相连，在分合闸位置时发出相应的分合信号。 2、接地开关动作原理 三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°，通过连杆带动水平连接管转动，实现接地开关分、合闸动作。 3、手动机构动作原理 操作机构通过连接管与隔离开关及接地开关的主轴相连，CS8-6D手动机构配带接地刀的隔离开关，其输出轴设有机械联锁板，保证按规定的程序（主分-地合-地分- 主合）进行操作。 五、安装尺寸外形及与机构联装图 六、订货须知 订货时请写明： (1) 产品型号及名称；
新疆生产建设兵团农三师 新建西海湾铁矿厂35kV变电所工程户外高压隔离开关 技 术 协 议 新疆生产建设兵团勘测规划设计研究院 二0一O年三月
目录 1 工程概述 (1) 2 变电所环境条件 (1) 3 技术标准 (2) 4 技术条件 (3) 4.1 户外高压隔离开关技术条件 (3) 5 备品备件及专用工具与仪器仪表 (4) 5.1 备品备件 (4) 5.2 专用工具与仪器仪表 (5) 6 监造、试验与验收 (6) 6.1 监造 (6) 6.2 工厂试验 (6) 6.3 验收 (6) 7 技术服务和联络 (7) 8 技术资料 (8) 9 技术培训 (8) 10 其他售后服务： (9)
1 工程概述 1．项目名称：新疆生产建设兵团农三师新建西海湾铁矿厂35kV变电所工程 2．项目单位：新疆生产建设兵团农三师电力公司 3．工程规模：本次工程在西海湾铁矿厂附近新建35kV变电所1座，将原49团南部35kV变电所内可利用的电气设备移至本所区，新建西海湾铁矿厂变电所10kV设备仍采用原有箱变，需新增的主要电气设备为主变、35kV隔离开关、10kV无功补偿装置。新建西海湾铁矿厂35kV变电所工程规模见表1-1： 表：1-1 农三师新建西海湾铁矿厂35kV变电所工程规模 系统接地方式：35kV、10kV均为不接地系统。系统短路电流(三相，有效值)：35kV系统：25kA；10kV系统：20kA。 2 变电所环境条件 1.海拔高度： 1083m； 2.环境温度： -24℃～+39.5℃； 3.地震烈度：Ⅷ度； 4.污秽等级：Ⅳ级； 5.最大风速： 27m/s；
3.8 中性点隔离开关交接验收标准卡 设备型号出厂日期 安装位置 出厂编号 制造厂家 序号验收项目质量标准验收情况验收人 1* 瓷瓶外观检查1)清洁，无明显污渍 2)表面缺陷，有以下情况之一即判定为不合格：存在裂缝（无论大小）；釉面色彩不一达到20cm2、釉面缺损单块面积达1cm2；面积小于1cm2，块数达3块及以上；釉面存在不均匀的突起物，单块面积达1cm2，或存在砂粒超过10粒（距胶法兰5cm以上） 2 外绝缘爬距符合要求按技术协议要求≥31kV/cm（四级污秽等级） 3* 瓷瓶与支持法兰结合部 检查 1)有以下情况之一即判定为不合 格：水泥胶装不实、形成间隙；法 兰偏心；胶合部位堆砂、缺砂及胶 装比偏低等缺陷； 2)胶装面是否采取防水措施 4 相色标志正确由运行部门统一指定位置（不宜在导电部位涂抹油漆） 5* 金属件外观防腐检查（含 表面情况、螺栓、焊点） 1)无锈迹和裸露焊点，符合防腐 要求 2)设备本体现场不得进行焊接
序号验收项目质量标准验收情况验收人 6* 传动连接部位润滑情况 检查 1)严禁使用黄油 2)使用二硫化钼锂基润滑脂（厂 家明确不需上润滑油外） 7 导电刀口已按要求润滑均匀涂抹凡士林8* 刀口触指插入深度满足要求 9 刀口触片夹紧情况检查 10* 传动连杆止退（防松）螺 母检查 螺母应紧固，螺牙外露2～3牙 11* 本体所有传动连杆的螺 栓紧固及支柱瓷瓶法兰 面等部位检查 均用红色漆标示螺栓最终位置 项目验收负责人签名： 序号验收项目质量标准验收情况验收人 1 底座和导流体用螺栓强 度符合要求 8.8级及其以上（热镀锌）（可查看 标识或使用力矩进行强度检验） 2 预埋螺栓中心误差≤2 mm 3 型钢孔径与螺栓配合0.5～1mm 4 垂直度1)目测垂直 5 三相连动支座高差满足厂家要求 6 支架与基础间垫片检查 6.1 垫片数检查≤3片 6.2 垫片总厚度≤10mm 6.3 片间连接检查焊接牢固 7 支座联接法兰平面水平 度 ≤2mm 8 各固定销（含定位销）已紧固 9 所有螺栓、螺母力矩校核所有螺栓、螺母均按要求力矩紧固项目验收负责人签名：
10kV户外架空线路柱上高压隔离开关型号及参数 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。 GW9-12/630高压隔离开关是10KV线路中重要的开关设备，需与高压断路器配套使用，其主要功能是保证高压电器及装置在检修工作时起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流用，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能;按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。高压隔离开关具有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。因隔离开关具有明显的分段间隙，因此它通常与断路器配合使用。根据隔离开关的使用场所，可以把高压隔离开关分成户内和户外两大类。在操作隔离开关时，应该注意操作顺序，停电时先拉线路侧隔离开关，送电时先合母线隔离开关，而且在操作隔离开关前，先注意检查断路器却实在断路位置后才能操作隔离开关。 使用环境 1、海拔不超过1000M； 2、环境温度上限为40℃，下限-25℃； 3、无导电或起化学作用气体和蒸汽的场所； 4、无火灾、爆炸危险、严重污秽的场所； 5、不受严重震动或冲击情况（如在电镐、挖泥机旁）的场所。 四、GW9-12高压隔离开主要结构说明 隔离天关由三个单极开关组成。每个单极隔离开关都具有相同的组成部位，包括底座、支柱及操作绝缘子、前后静触头、闸刀及弧角等。根据用户需要，带接地刀者配用CS□操动机构，不带接地发者，配用CS8-5型操动机构。产品开距大，操作简便可靠。 当线路上无断路器或断路器发生故障时，隔离开关允许在下列情况下进行分合； 对母线设备上的充电电流进行分合； 对电力变压器的空载电流进行合分（此时变压器的容量不超过750KVA）。
