GW4-12高压隔离开关

、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中，作为有电压无负荷时分合电路用。

其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。

产品分不接地、单接地、双接地。

本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。

二、使用环境1. 海拔不超过1000米；2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所（当温度为+25C）;4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。

三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1）底架：底架一端或两端焊有接地开关支座，备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 ：ti£JO 14C104tU4 J100 * GW-4 40 5U ； ： 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7： . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02）支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。

隔离开关型号大全隔离开关型号大全一、概述隔离开关是一种用于隔离电源的设备，广泛应用于配电系统和电气设备中。

根据不同的使用场合和要求，隔离开关有不同的型号和规格。

本文将对隔离开关的各种型号进行详细介绍。

二、隔离开关型号命名规则隔离开关的型号命名遵循一定的规则，通常包括以下几个部分：1.产品代号：用字母表示，如GN表示户内高压隔离开关，GW表示户外高压隔离开关。

2.设计序号：用数字表示，表示产品的设计序号。

3.额定电压：用数字表示，表示产品的额定电压，单位为kV。

4.额定电流：用数字表示，表示产品的额定电流，单位为A。

5.热稳定电流：用数字表示，表示产品的热稳定电流，单位为kA。

6.动稳定电流：用数字表示，表示产品的动稳定电流，单位为kA。

7.极数：用数字表示，表示产品的极数。

例如，GW4-12/630-20表示一款户外高压隔离开关，设计序号为4，额定电压为12kV，额定电流为630A，热稳定电流为20kA，动稳定电流为63kA，极数为3极。

三、常见隔离开关型号介绍1.GN系列户内高压隔离开关GN系列户内高压隔离开关适用于交流50Hz、额定电压为3.6kV~40.5kV的配电系统中，作为有电压无负载的情况下分合电路之用。

该系列产品具有体积小、重量轻、结构紧凑、操作灵活等特点。

2.GW系列户外高压隔离开关GW系列户外高压隔离开关适用于交流50Hz、额定电压为10kV~110kV的配电系统中，作为有电压无负载的情况下分合电路之用。

该系列产品具有体积小、重量轻、结构紧凑、操作灵活等特点，同时具有良好的防雨、防雾、防尘性能。

3.HR系列熔断器式隔离器HR系列熔断器式隔离器适用于交流50Hz、额定电压为690V以下的配电系统中，作为电路的分断和隔离之用。

该系列产品具有体积小、重量轻、结构紧凑等特点，同时具有良好的分断能力和限流特性。

4.QS系列隔离开关QS系列隔离开关适用于交流50Hz、额定电压为380V以下的配电系统中，作为电路的分断和隔离之用。

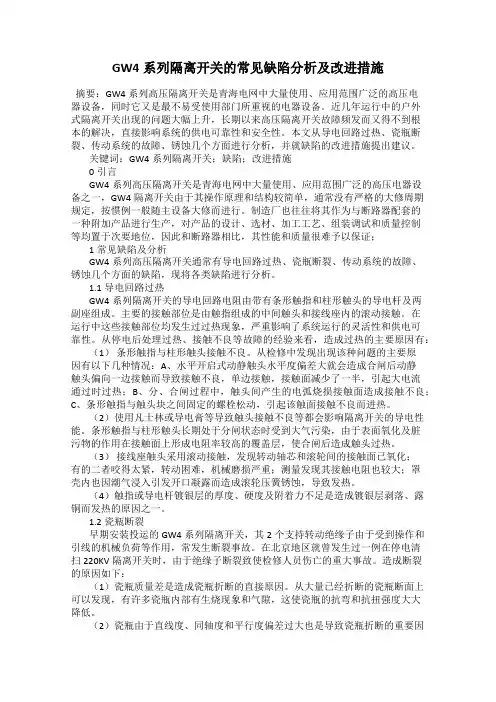

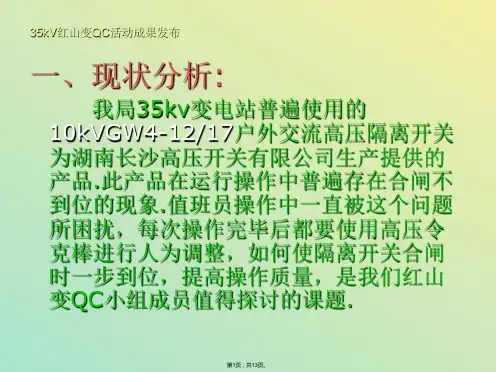

GW4系列隔离开关的常见缺陷分析及改进措施摘要：GW4系列高压隔离开关是青海电网中大量使用、应用范围广泛的高压电器设备，同时它又是最不易受使用部门所重视的电器设备。

近几年运行中的户外式隔离开关出现的问题大幅上升，长期以来高压隔离开关故障频发而又得不到根本的解决，直接影响系统的供电可靠性和安全性。

本文从导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面进行分析，并就缺陷的改进措施提出建议。

关键词：GW4系列隔离开关；缺陷；改进措施0引言GW4系列高压隔离开关是青海电网中大量使用、应用范围广泛的高压电器设备之一，GW4隔离开关由于其操作原理和结构较简单，通常没有严格的大修周期规定，按惯例一般随主设备大修而进行。

制造厂也往往将其作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；1常见缺陷及分析GW4系列高压隔离开关通常有导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面的缺陷，现将各类缺陷进行分析。

1.1导电回路过热GW4系列隔离开关的导电回路电阻由带有条形触指和柱形触头的导电杆及两副座组成。

主要的接触部位是由触指组成的中间触头和接线座内的滚动接触。

在运行中这些接触部位均发生过过热现象，严重影响了系统运行的灵活性和供电可靠性。

从停电后处理过热、接触不良等故障的经验来看，造成过热的主要原因有：（1）条形触指与柱形触头接触不良。

从检修中发现出现该种问题的主要原因有以下几种情况：A、水平开启式动静触头水平度偏差大就会造成合闸后动静触头偏向一边接触而导致接触不良，单边接触，接触面减少了一半，引起大电流通过时过热；B、分、合闸过程中，触头间产生的电弧烧损接触面造成接触不良；C、条形触指与触头块之间固定的螺栓松动，引起该触面接触不良而进热。

（2）使用凡士林或导电膏等导致触头接触不良等都会影响隔离开关的导电性能。

GW4一40.5/126kv高压隔离开关安装调试手册基本参数主闸刀断口/最小空气距离40.5KV 72.5KV 126KV≥540mm ≥650mm ≥1200mm相对地断口/最小空气距离40.5KV 72.5KV 126KV≥400mm ≥650mm ≥900mm主回路接触电阻1250～1600A2000～3150A4000A 126kv ≤140uΩ≤120uΩ≤60uΩ72.5kv ≤130uΩ≤100uΩ≤50uΩ40.5kv ≤125uΩ≤85uΩ≤50uΩ主刀三相同期40.5KV 72.5KV 126KV≤6mm ≤6mm ≤10mm—:开箱检查GW4一40.5一126kv隔离开关每组均调试出厂,主要有以下几个部分包装,有本体包装箱、电动操作机构包装箱、水平连杆包装。

开箱时应对照装箱清单仔细检查,零部件有无遗失缺漏、损坏,绝缘子瓷质有无破损、附件胶装处是否松动。

本体包装箱内有主刀闸装配3相(开关带接地时附有1组或2组接地闸刀)、垂直连杆、主、地刀水平连杆、手动操作机构。

附件箱内有隔离开关出厂资料,(十二孔)接头(用于连接地刀水平连杆,手动操作机构与垂直连杆的连接),地刀垂直出轴装配。

二.安装调试产品出厂时均已整组调试,但因基础、吊装等因素使刀闸有变化,现场安装仍要稍微调整。

1、刀闸的吊装吊装前用水平尺检测基础立柱上安装槽钢的水平,并调整好。

吊装时需在两瓷瓶的上端用两根木条将两导电杆固定,以防吊装过程中刀闸翻转。

把吊带绑在底座吊装(吊装时瓷瓶、转动轴承座不能受力),吊带上方需固定在木条上。

GW4一40.5一126kv隔离开关为机械三相联动,按设计图将主刀操作相刀闸安装在基础主刀操作相位置,地刀操作相在基础立柱的另一端,用M16螺栓临时固定。

三相刀闸全部吊装到位后,在底座同一位置拉一通线,调整底座的位置使底座在同一中心线上,同时相邻的两相底座的两对角距离相等。

查看瓷瓶是否基本垂直,如偏差太大调节瓷瓶下方转动轴承座和底座相连的4个M12螺栓。

隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。

不能满足热浸镀锌要求的零件一般采用不锈钢制造。

M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。

民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。

具有自清洁触点的能力，提高了触点的可靠性。

接触指采用高强度、高导电性、高弹性的新材料制成。

开关采用绝缘钩杆操动机构，部分开关设有自锁装置。

民荣GW4高压隔离开关旋转部分按免维护要求设计。

采用不锈钢轴销，无油自润滑轴承结构。

钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。

如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。

它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。

防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。

隔离开关与产品之间的联锁机构顺序正确。

30-110kv接地开关分为I型和II型，15和220kV为II型。

II型接地开关动、热稳定值与隔离开关相同。

本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。

本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。

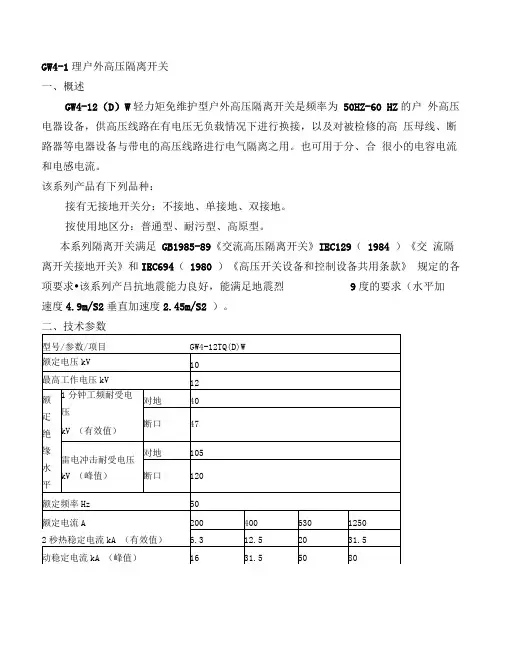

GW4-1理户外高压隔离开关一、概述GW4-12（D）W轻力矩免维护型户外高压隔离开关是频率为50HZ-60 HZ的户外高压电器设备，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

该系列产品有下列品种：接有无接地开关分：不接地、单接地、双接地。

按使用地区分：普通型、耐污型、高原型。

本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129（1984 ）《交流隔离开关接地开关》和IEC694（1980 ）《高压开关设备和控制设备共用条款》规定的各项要求•该系列产吕抗地震能力良好，能满足地震烈9度的要求（水平加速度4.9m/S2垂直加速度2.45m/S2 ）。

二、技术参数三、使用环境条件♦海拔高度1000~3000m ;♦环境温度不高于+40 C,不低于-30 C （高寒地区不低于-40 C）; ♦风压不超过700Pa （相当于风速34m/s ）;♦地震烈度不超过8度；♦覆冰厚度不大于10mm ;♦安装场所应无易燃、易爆危险品、化学腐蚀及剧烈振动；♦支柱绝缘子污秽等级：普通型为0级、防污型为H级。

三、结构1、隔离开关的结构本隔离开关是双柱水平回转式结构，安装图见图1。

415±2S.1A 隔离开关外型图（电流等级:200A-630A? 1回转板2维缘瓷件3出线座4中间触头5导电板6联杆7轴承座8底架9接头图1B 隔离开关外形图（软连接型，电流630A-1250A ）1回转板2绝缘瓷件3出线座4中间触头5导电板6联杆7轴承座8底架9接头每极由三个独立的单极组成，每个单极是由底座、绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可 以水平旋转，转角为90 °，绝缘支柱上装有导电接线座、左、右触头。

左、右触头 通过导电板在两个绝缘支柱中间接触。

GW4-12(40.5) Outdoor HV Disconnect SwitchRated current Anti-pollutionSingle earth, D is double earth Rated voltage Design serial No.OutdoorDisconnect switchModelThis disconnect switch consists of pedestal, insulating brace, electric material and operating mechanism. There aretwo braces on each pole, and electric blade is installed on the top of each brace and the connection point of the two blades is between the two braces . With the driving of operating mechanis m, the two blades can rotate horizontally ninety degrees to close. We can connect three single-pole disconnect switches into a linkage three-pole switch through interlink rod. This dis connect switch can be matched with CS11 type or CS17 type manual mechanism, thereinto, CS17 be usedi n disconne ct switch with earth ing fittin g.(motor mec hanism can be installed according to user's requirement), Reasonable structure, fle xible operating; conv enien t installati o n, able to use single-pole or three-pole; wide distance of contact, safe and reliable insulating. The ear thing type is flexible according to user's requirement, single earthing dual earthing or without earthing can be chosen.Structure featureSummaryGW4-12(40.5)outdoor AC high voltage disconnect switch (disconnect switch for short) is used to open and close circuit with voltage but no-load 50/60Hz,12(40.5)kV power system. It accords with standards of nd GB1985 and other relative standards.IEC62271-103: High voltage switches a Technical specification4s short-time withstand current(kA)Withstand current(kA)Rated current(A)Rated voltage(kV)1240.5ModelGW4-12GW4-40.5GW4-40.5D2004006301000125040063010001250162020252520202531.54050506363505063801. Altitude:3000m;2. Ambient temperature: -25~+40;3. Wind speed: 35m/s;4. Pollution degree:III;5. Earthquake intensity:8 degree;6. Applicable occasions should free from inflammable, explo sives , cau stic gas .Ambient conditionG W 4 - 12(40.5) DI (W) / 63064Fig.1 GW4-12D/630 Disconnect switch (three pole)Fig.2 GW4-12D/630 Disconnect switch (single pole)2- 18283595530415530415595L (300)L (300)Fig.3 GW4-40.5D/630 Disconnect switch (three pole)Fig.4 GW4-40.5D/630 Disconnect switch (single pole)L (1200)L (1200)7009339655006024465。

GW4型户外高压隔离开关结构简介1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2) 该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作90°转动。

3) 隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。

4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

5) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

GW4隔离开关技术参数1.额定电压：GW4隔离开关的额定电压通常在6kV至35kV之间。

这决定了设备能够承受的最大电压。

2.额定电流：GW4隔离开关的额定电流一般在630A至3150A之间。

这是设备能够承受的最大电流。

3.对称短路电流：GW4隔离开关的对称短路电流一般在20kA至50kA之间。

这表示设备能够承受的最大对称短路电流。

4.隔离开关额定短时耐受电流：GW4隔离开关的额定短时耐受电流一般在20kA至50kA之间。

这表示设备能够在短时间内正常工作而不受损坏的最大电流。

5.动作次数：GW4隔离开关的动作次数一般在1000次至3000次之间。

这表示设备能够正常开关的最大次数。

6.绝缘水平：GW4隔离开关的绝缘水平一般为类P级。

这是设备能够在高电压下保持绝缘的能力。

7.防护等级：GW4隔离开关的防护等级一般为IP4X。

这表示设备能够防止固体物体的进入。

8. 外形尺寸：GW4隔离开关的外形尺寸取决于其额定电流和电压。

一般来说，设备越大，外形尺寸越大。

例如，对于额定电流为3150A的隔离开关，其外形尺寸可能为1600mm x 1450mm x 600mm。

9. 重量：GW4隔离开关的重量也取决于其额定电流和电压。

一般情况下，设备越大，重量越重。

例如，对于额定电流为3150A的隔离开关，其重量可能为1000kg左右。

10.使用环境：GW4隔离开关适用于室内环境，通常工作温度在-40°C至+40°C之间。

总结：以上是GW4隔离开关的一些主要技术参数，包括额定电压、额定电流、对称短路电流、额定短时耐受电流、动作次数、绝缘水平、防护等级、外形尺寸、重量和使用环境。

这些参数决定了设备的性能和适用范围，用户可根据实际需求选择适合的GW4隔离开关。

GW4型隔离开关的检修及常见故障的分析和处理摘要: 本文对变电检修工作过程中常遇到的GW4型隔离开关进行了检修分析，对该开关的本体、开关传动系统以及电动操动机构的常规检修进行了论述，分别指出了在本体检修、开关传动系统以及电动操动机构检修中经常遇见的故障，并对其故障发生原因进行了分析，给出了故障处理方法。

关键词: 隔离开关；检修；故障分析和处理一、引言GW4型隔离开关是目前电网使用较多的一种隔离开关，它具有结构简单、操作灵活、布置比较方便等特点。

由于隔离开关是高压电气装置中使用最广泛的开关电器，在电力电网中用量约为断路器用量的3~4倍，因此，隔离开关故障缺陷的发生比较频繁，其故障缺陷主要表现为导电接头发热、拒分、拒合、机械部件损坏、卡涩以及传动部件锈死等，所有这些故障都将会影响电网安全和供电企业可靠性指标的完成，因此，隔离开关是变电维护和检修的主要设备之一。

二、隔离开关的结构GW4型隔离开关是由三个独立的单相隔离开关组成的三相高压电气设备。

采用联动操作，主刀闸由电动（或手力）操动机构操动，接地刀闸由手力操动机构操动。

主刀闸与接地刀闸间设有防止误操作的机械闭锁装置，以及手力操动机构可配置有电磁锁和辅助开关，构成电气防止误操作连锁回路，以实现机械闭锁或电气连锁，达到防止误操作的目的。

GW4型隔离开关为户外双柱式隔离开关，由接线座装配、触头臂装配、触指臂装配、绝缘子、底座装配、轴承座装配、接地刀杆和接地开关底座、传动系统、操动机构等组成。

根据使用需要可在单侧或两侧安装接地刀闸，也可以不安装接地刀闸。

GW4型隔离开关外观图如下图所示：三、GW4型隔离开关常规检修1、GW4型隔离开关本体检修GW4型隔离开关本体常规检修主要包括支柱绝缘子检查、转动底座检修、左、右触头检修以及接线座检修等。

1.1 支柱绝缘子外观检查（1）检查绝缘子有无开裂或损坏，如有破损、裂纹，应予更换。

（2）检查铸铁法兰与绝缘子浇装处有无松动、开裂和脱落，若无开裂应更换。

附录7：GW4户外高压隔离开关使用说明一用途GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二使用环境条件1.海拔高度不超过4700米。

2.环境温度：上限+40℃，下限－40℃。

3.风速不超过35m/s。

4.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈运动场所使用。

5.绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/平方厘米）。

6.安装场所：户外混凝土单极电杆上。

三分类和技术参数1.隔离开关的分类特性结构方式有无接地开关 1.无接地开关；2.带一个接地闸刀；安装方式 1.水平安装；接地闸刀传动方式带接地闸刀一次操作型；带接地闸刀二次操作型；操作方式CS11(CS8-6D)手动操作机构或CX-6电动操作机构工作环境Ⅲ级重污秽2.隔离开关的主要技术参数型号额定电压Kv最高工作电压Kv额定电流A额定峰值耐受电流KA4秒额定短时耐受电流KA单相重量KgGW4-27.527.531.56305020906325112 12508031.5100 16008031.5120 20008031.5120四结构GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。

GW4-27.5T型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

W4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。

GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。

中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．
2．接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀铝管的端部。

3．隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。

当接地开关在合闸位置时，接地开关联锁盘插入隔离开关的扇型联锁盘，使隔离开关不能合闸。

4．操动机构的结构
隔离开关可配用CS14G型手动机构 (图5)或CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构、接地开关可配用CS14G型手动机构，其操作手柄为水平旋转，转动角度为180°。

CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构另见其说明书。

CS14G型手动机构见图5
五、外形及安装尺寸（CAD安装图请来电索取）
六、订货须知
订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；
(7) GW4型的断口开距及长短触头。

◆覆冰厚度不大于10mm；◆安装场所应无易燃、易爆危险品、化学腐蚀及剧烈振动；◆支柱绝缘子污秽等级：普通型为0级、防污型为Ⅱ级。

三、结构1、隔离开关的结构本隔离开关是双柱水平回转式结构，安装图见图1。

每极由三个独立的单极组成，每个单极是由底座、绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头。

左、右触头通过导电板在两个绝缘支柱中间接触。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．2、接地开关的结构接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。

3 、手动机构的结构手动机构又可分CSll-1、CSll(图5)和CS8—6D型，其操作手柄为水平旋转，转动角度90°。

CS8—6D型带联锁装置，保证按规定程序(主分一地合一地分一主合)进行操作。

4、隔离开关与接地开关的机械联锁隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。

5、电动机构的结构CJ6电动操动机构或CJ11M-G免维护型电动机构的结构，另见其安装使用说明书。

四、动作原理1 、隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。

机构中的辅助开关与机构主输出轴相连，在分合闸位置时发出相应的分合信号。

2、接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°，通过连杆带动水平连接管转动，实现接地开关分、合闸动作。

3、手动机构动作原理操作机构通过连接管与隔离开关及接地开关的主轴相连，CS8-6D手动机构配带接地刀的隔离开关，其输出轴设有机械联锁板，保证按规定的程序（主分-地合-地分-主合）进行操作。

等级为1250A以上时，导电部件触指表面镀银。

中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．
2．接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀铝管的端部。

3．隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。

当接地开关在合闸位置时，接地开关联锁盘插入隔离开关的扇型联锁盘，使隔离开关不能合闸。

4．操动机构的结构
隔离开关可配用CS14G型手动机构 (图5)或CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构、接地开关可配用CS14G型手动机构，其操作手柄为水平旋转，转动角度为180°。

CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构另见其说明书。

CS14G型手动机构见图5
五、外形及安装尺寸（CAD安装图请来电索取）
六、订货须知
订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；
(7) GW4型的断口开距及长短触头。

GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸结构简介1）35kV 成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV 成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2）该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。

4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。

5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点 GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入。

使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。

GW4户外隔离开关GW4交流高压释放开关适用于额定电压126kV的电力系统。

用于高压线路的无负荷连接，被测高压母线的电绝缘，高压带电线路的停电及其他电气设备。

GW4由一个中间的双柱打开和在结构中的接触旋转组成。

如果三个电极同时使用，则电极由连接电极使用这个每级两柱的绝缘瓷瓶在底座两端的轴承上相互平行并垂直于基地。

那个电器主要部件是放在两个绝缘瓷瓶上安装立柱。

上部与锯子的绝缘瓷瓶一起转动90次理事会中触指成对组装，选用自力式接触指，形状为旋转式。

产品特性1对轴承转盘结构进行了改进，使承载座水密以及配有油对中孔和调节螺丝，开关整体性强，维修更方便、更舒适。

2控制棒和触头之间以及控制棒和触头指座之间采用铜焊工艺。

另外，在触指与触指座之间安装了软连接，大大降低了产品主电路对螺纹连接的电阻，减少了触头在运行中的发热问题。

2接地导杆采用导电性好的铝合金，接触件采用铜件。

在控制杆与底座、接地指座之间的连接处安装了软连接，大大提高了接地环的土壤安全性。

三个。

干流外露部分采用镀银层表面处理工艺。

表面光滑、美观、耐腐蚀、耐用。

四个。

改进轴孔的适当形状：将铁与铜的配合改为铜与铜或不锈钢与铜的配合，以解决长期以来外部区域的腐蚀问题。

见标准不锈钢零件经热浸处理开关的耐腐蚀性更强。

五个。

为了更换焊接零件，大量的铸造零件被用来减少焊接不良等安全问题。

六个。

施工现场接地开关可左右切换，同轴连接方式转换为单极联动，大大降低了现场安装难度。

当隔离开关与接地开关连接时，主电路和接地开关之间的锁定由扇形板和弧形底板实现。

主回路闭合时，接地开关不闭合；接地开关闭合时，主回路不闭合。
