GW5-35kv高压隔离开关型号-民熔

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35kV户外隔离开关采用陶瓷绝缘子。

变老不容易，也不容易持久。

表面具有抗氧化能力。

它能提高零件的耐腐蚀性。

整体锁紧装置安全可靠。

本文将介绍民间熔化隔离开关的学习手册。

如果你觉得这篇文章对你有帮助，请按照下面的编辑来做gw4-35/630a系列轻型操作扭矩免维护户外交流高压隔离开关是应用于铁路自闭、遥控系统和车站供电系统的新一代户外产品。

CX-1电动机构可方便地与遥控系统接口，实现遥控、遥信、遥测。

Gw4-35系列轻型转矩型免维护户外交流高压隔离开关是根据GB 1985-89《交流高压隔离开关和接地开关》的要求，结合电气化铁路的具体要求制造的。

适用于频率为50Hz、10kV的供电网络，用于高压母线、断路器等电气设备的检修和高压带电线路的空载电隔离。

它也可以用来打开和关闭非常小的电容和感应电流。

23.1海拔高度不超过3000m；3.2环境温度-30℃-40℃；3.3风速不大于35m/s；3.4地震烈度不大于8度；3.5冰厚不大于10mm；3.6适用于无严重烟雾、易燃物质、爆炸危险的场所化学腐蚀3.7适用于Ⅲ级及以下污染区域（用户有特殊要求可进行特殊设计；非水平安装场所不适用3.8）。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

5. 该产品所有铸钢件、铁件均采用热镀锌防腐措施，所有标准件全部采用不锈钢件，导电部分采用热压铸结构6. 型号后面带a的产品为不锈钢加强型，绝缘子瓷件和连杆的上下附件均为不锈钢。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关GW4-35系列介绍，感觉这篇文章对你有帮助的话，可以关注下小编1．民熔Gw4-35系列隔离开关Gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，Gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

从图3-2可以看出，gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在1民熔gw4-35系列隔离开关民熔gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

由图3-2可见，民荣gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在底座1两端的轴承座上。

图3-2显示了隔离开关的闭合状态。

分闸操作时，操作机构通过十字联动机构带动两个支柱绝缘子分别反向旋转90°，使开关叶片在水平面上旋转，实现分闸。

图3-2 民熔gw4-35系列隔离开关（单相）结构图1-底座；2-柱形绝缘子；3-左闸刀开关；4-触点保护罩；5-右闸刀开关；6-端子；7-软连接；8-轴；9-十字连杆2．民熔GW5-35系列隔离开关民熔GW5-35系列隔离开关为35kV户外式隔离开关，额定电流为630～2000A。

GW5-35系列隔离开关的结构示意图如图3-3所示，为双柱式V形结构，制成单极形式，借助连杆组成三极联动隔离开关。

概述GW5-40.5户外隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5kV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

型号及其含义G W 5 - (40.5) D额定电流A（630，1000，1250，1600）结构类型(W防污型，G高原型，普通型不标）接地开关耐受电流能力(ⅠⅡ)单接地 (ⅠD 为单接地，ⅡD 为双接地 )额定电压kV 设计序号使用场所(户外)隔离开关（加H绝缘子为硅橡胶材料）主要技术参数GW5-40.5户外高压交流隔离开关高压电器121图1 GW5-40.5隔离开关安装示意图结构特征● 每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部份组成：底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。

● 本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。

开关的操作方式有手动和电动两种。

本隔离开关具有如下几方面特点：1、转动灵活，开合自如。

由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。

2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。

3、分合闸有限位装置，保证触头接触在最佳位置。

同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合位置的可靠性。

4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。

5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。

6、根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。

隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。

用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

GW5系列隔离开关中文名（其他型号开关请联系厂家）GW5-40.5kv高压隔离开关（35KV-110kv）简称隔离开关主要作用根据运行需要，换接线路等产品分类按防污等级、电流、电压分定义用于户外线路生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压真空断路器高压隔离开关高压氧化锌避雷器高压计量箱高压电缆分支箱ZW32真空断路器智能真空断路器等相关资料，如果您有需要可登陆上海民熔官网查询或下载资料）一、前言GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。

它广泛地应用在我国35-110千伏的输变电网路中。

多年来我厂不断对本产品进行了改进。

产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。

为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。

完善化的产品，电气和机械性能均有较大提高。

主要是：1、泄漏比：普通性达到1.7CM/KV,防污型达到2.5CM/KV。

2、导电部分对地最小空气距离：35kv为400mm,60kv为630mm、110kv为1000mm。

3、动稳定电流：主闸刀达到100A；接地刀达到47KA。

热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。

4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。

5、新设计的CS17G组合式手力机构，安装灵活，防雨性能好，并有指示灯和电磁锁。

6、机械寿命在不调整条件下连续分、合操作达10000次。

二、用途、特点GW5系列隔离开关是由35KV、60KV和110KV三个电压等级组成的系列产品。

供高压线路在无载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，在主闸刀处于正常分闸位置时，可提供一个符合安全要求的可见的绝缘距离，也可以用于分、合很小的电容电流或电感电流。

户内外高压隔离开关厂家中文名GW4高压隔离开关（12KV-110kv）（其他型号隔离开关请联系厂家咨询）简称隔离开关主要作用根据运行需要，换接线路等产品分类按防污等级、电流、电压分定义用于户外线路生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压真空断路器高压隔离开关高压氧化锌避雷器高压计量箱高压电缆分支箱ZW32真空断路器智能真空断路器等相关资料，如果您有需要可登陆上海民熔官网查询或下载资料）一、概述GW4-101535/630-2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。

开关本身带有接地闸刀（专利号：86208985）能有效防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另接地线。

该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。

二、适用范围开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。

其基本使用条件如下：（1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。

（2）风速不大于35mm/S，地震烈度不超过8度。

（3）适应于大城市、工矿附近等污秽地区。

（4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。

三、技术参数型号额定电压（千伏）额定电流（A）极限通过电流峰（KA）5秒稳定电流（KA）GW4-10带（W）为防污型10220A105400A2010600A50141000A8021.51600A9025GW4-1515200A155 4010A2510 600A5014 1250A8021.5GW4-35带（D）为接地（W）为防污型35400A3010600A5014630A56151000A8021.51250A90232000A10445GW4-60（D为带接地）（W为防污型）60600A50141000A8021.5GW4-110110600A5014GW4-110D1000A8021.5GW4-220220630A5014GW4-220D1250A8021.5三、产品用途及适用范围1、GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。

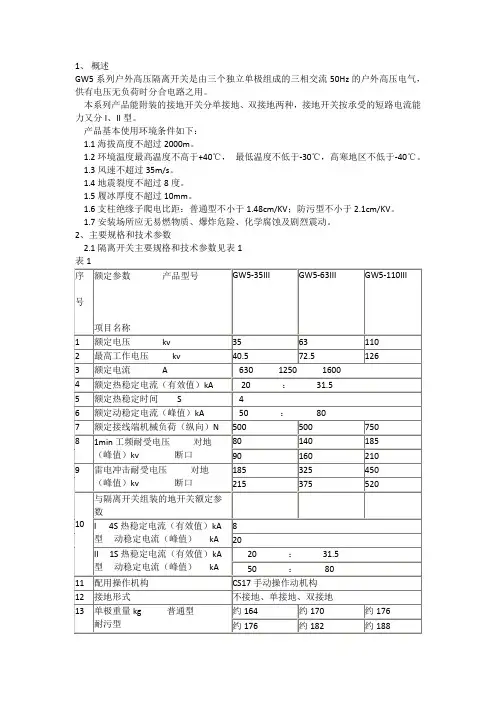

1、概述
GW5系列户外高压隔离开关是由三个独立单极组成的三相交流50Hz的户外高压电气，供有电压无负荷时分合电路之用。

本系列产品能附装的接地开关分单接地、双接地两种，接地开关按承受的短路电流能力又分I、II型。

产品基本使用环境条件如下：
1.1海拔高度不超过2000m。

1.2环境温度最高温度不高于+40℃，最低温度不低于-30℃，高寒地区不低于-40℃。

1.3风速不超过35m/s。

1.4地震裂度不超过8度。

1.5履冰厚度不超过10mm。

1.6支柱绝缘子爬电比距：普通型不小于1.48cm/KV；防污型不小于
2.1cm/KV。

1.7安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。

2、主要规格和技术参数
2.1隔离开关主要规格和技术参数见表1。

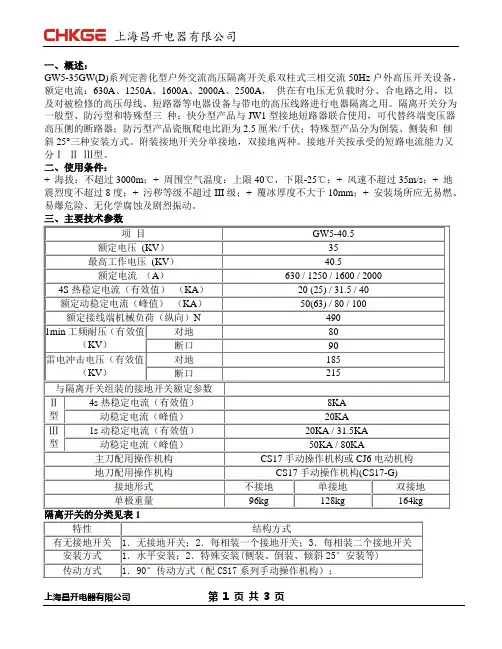

一、概述：GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A、2500A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。

隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。

附装接地开关分单接地，双接地两种。

接地开关按承受的短路电流能力又分ⅠⅡⅢ型。

二、使用条件：+ 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。

GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。

如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。

GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。

GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。

1．隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见。

每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。

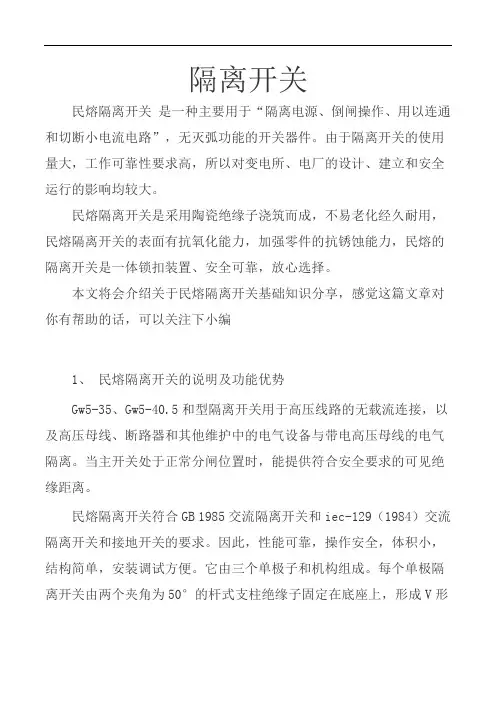

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关基础知识分享，感觉这篇文章对你有帮助的话，可以关注下小编1、民熔隔离开关的说明及功能优势Gw5-35、Gw5-40.5和型隔离开关用于高压线路的无载流连接，以及高压母线、断路器和其他维护中的电气设备与带电高压母线的电气隔离。

当主开关处于正常分闸位置时，能提供符合安全要求的可见绝缘距离。

民熔隔离开关符合GB 1985交流隔离开关和iec-129（1984）交流隔离开关和接地开关的要求。

因此，性能可靠，操作安全，体积小，结构简单，安装调试方便。

它由三个单极子和机构组成。

每个单极隔离开关由两个夹角为50°的杆式支柱绝缘子固定在底座上，形成V形结构。

本体一侧的瓷瓶旋转，另一侧的瓷瓶通过开关座中的伞齿轮旋转。

民熔隔离开关主电路采用铜材。

触点和手指两侧镀银，因此流动能力强。

操作机构为CS17手动机构，轻便灵活。

该机构的输出轴采用机械联锁设计，可配电磁锁，确保误操作。

CJ6型电动操作机构也可满足用户的不同要求。

它是一种低成本的高压电器产品，广泛应用于发电厂和电站。

民熔器隔离开关的特点：1采用隔离开关对轴承转台的结构进行了改进，实现了轴承座的防水功能。

并配有注油孔和调节螺丝，开关整体性强，维修更简单方便。

2 民熔隔离开关导电杆与触头、导电杆与触头指座之间采用铜焊工艺。

另外，在触指与触指座之间安装有软连接，与螺纹连接相比，大大降低了产品主电路的电阻，减少了触头在运行中的发热问题。

接地导杆采用导电性好的铝合金制成，接触件采用紫铜，导电杆与底座、接地触头指座之间的连接处安装了软连接，大大提高了接地回路的接地可靠性。

GW5型户外高压隔离开关结构简介1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。

90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作；接地开关采用CS17G型人力操动机构三极联动操作。

2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证(或在操动机构上装设联锁板)，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明1) 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

浅析GW—35隔离开关的隐患防控一、GW-35隔离开关的概念GW-35隔离开关通常被用在电力系统中，用于断开电路上接地的荷载，从而保护其他系统设备。

开关由操作机构、静触头、动触头等几部分组成，其中动触头是与静触头接触的部分，视为开关门类中最重要的组成部分。

GW-35隔离开关有着较好的绝缘性和电流截止能力，是电力系统健康运行中不可或缺的一部分。

1. 操作不当由于 GW-35隔离开关的操作机构较为复杂，使用时往往需要一定的操作技巧。

若在日常使用中出现操作不当的情况，就会极大地增加 equipment 的维护难度，并有可能造成严重的安全事故。

因此，为防止此类事故发生，我们应加强操作员的开关操作技能培训，确保在使用设备时操作规范、技能娴熟。

2. 绝缘度不足绝缘度是指设备隔离带电体的能力，对降低设备发生短路、火花等安全事故有着重要的作用。

若 GW-35隔离开关的绝缘度不足，很可能会造成设备的安全事故。

为了控制这种风险，需要保持设备的清洁卫生，定期进行维护和检查，及时替换绝缘材料。

3. 维护不当GW-35隔离开关是一种比较大型的设备，维护难度较大，如果不注意对其日常维护，就会导致系统运行时设备的质量下降，增加安全事故的发生可能性。

维护工作应包括每年的维修，保养和检查，及时清除设备上积聚的灰尘和污物，检查设备是否有损坏，如有损坏应及时修理或替换等等。

4. 卸载过程中的电弧在卸载过程中，由于带电体在断路时会产生电弧，会影响开关的寿命和安全性。

目前，很多供电部门使用电容电绳等物品来降低电弧的影响。

在卸载完毕后，应对设备的静触头防护罩进行及时和彻底的清洗，以确保设备的长期稳定工作。

以上四点都是对 GW-35隔离开关的隐患进行防控的关键所在，我们需要密切关注其使用细节，及时有效地预防和处理问题，才能确保设备的安全性和运作效率。

35千伏高压隔离开关型号-GW4-5-9-40.5陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。

HGW9-35隔离开关简介（图文）民熔隔离开关1产品概述（H）Gw9-35系列户外单极交流高压隔离开关适用于三相交流50Hz、额定电压35kV及以下的高压输配电线路，在空载和无电压的情况下切断和闭合单相或三相电路。

开关额定电流为200、400、630、1000A，由基础支柱绝缘子、导电部分和机构部分组成。

2环境条件1安装位置：室外2环境温度：最高+40℃，最低-40℃（abb-15）；日最大温差不超过25K三。

海拔：普通型不超过2000m，高原型不超过4000m；4风速：不大于34m/S（相当于700pa）；5覆冰厚度：不大于10mm；6地震烈度：不大于8度；7太阳辐射：1000W/m28安装现场应无气体、蒸汽、化学沉积物、盐雾、灰尘等严重影响启动绝缘性和导电性的爆炸性和腐蚀性介质；安装场所应无频繁的剧烈振动。

三。

模型意义（H） G宽9-35宽/20-4004S热稳定电流KA额定电流a“W”是防污染型，“g”是高原型额定电压kV设计序号户外安装隔离开关硅橡胶棒形支柱绝缘子，未标注（H）它是一种电瓷棒形支柱绝缘子4技术参数项目单位参数1额定电压kV 35-40.52额定频率Hz 50-60三。

额定电流a 200 400 630 1000410s热稳定电流（有效值）Ka 51014 2054s热稳定电流（有效值）Ka 6.3 12.5 20 31.5 6动稳定电流（峰值）Ka 1631.5508071min工频耐压湿试kV 80干试验：相对地/断口95/1208相对地/断口间雷电冲击耐受电压（峰值）185/220额定接触电流单位1、200北纬314-3532、400 314-3533、630 333-3724、1000 490-5885安装、使用和调整1）清理零件上的灰尘和污垢，仔细擦拭支柱绝缘子表面，擦洗接地螺钉的接线表面。

2在旋转部件和接触点上涂抹一层工业凡士林。

三。

检查接触面并调整压缩弹簧的高度。

GW5型隔离开关热缺陷分析及消除对策概述GW5型隔离开关是电力系统中常用的高压开关设备，其主要功能是在高压电力系统中起到切断电路、隔离或互锁的作用。

然而，由于使用环境和工作负荷的不同，GW5型隔离开关存在一定的热缺陷问题，对其的分析和消除对策具有重要的现实意义。

本文将着重讨论GW5型隔离开关的热缺陷问题，对其产生原因、表现及消除对策进行分析，并提出相应的实施建议。

产生原因热缺陷问题是由于GW5型隔离开关长时间运行、承受高负荷工作条件下，产生的部件过热或烧损问题。

其具体产生原因可能存在以下几个方面：设备选型不当GW5型隔离开关是一种针对不同电力系统和负荷环境下的设备，选型不当可能导致运行时出现过度热损、电弧、硬烧等问题。

人为操作不当在开关的运行和维护过程中，如果未能按照规定操作，如操作方式、时间、频率等，可能会对设备产生不利影响，从而导致热缺陷问题。

配件质量不良GW5型隔离开关作为一种复杂的开关型设备，其配件质量的高低对设备的性能和运行稳定性有较大影响。

如果采购的配件质量较差，就容易导致开关的性能下降，从而加大了热缺陷的发生率。

环境因素GW5型隔离开关的运行环境如温度、湿度、降水量等，也会对设备产生一定的影响。

如果环境因素没有得到合理的控制和管理，容易加大热缺陷问题的发生率。

热缺陷表现及分析开关台上过热开关台指的是支撑开关装置的部件，如电缆隔离刀、支架、推动机构等。

当开关运行一段时间后，其台上部件可能会出现过热的现象。

产生这种现象的原因主要是由于部件的摩擦磨损和运转中的电弧等现象。

当部件温度过高时，就容易出现烧铜、烧塑、烤漆等问题，从而导致设备性能下降、使用寿命缩短，甚至影响设备的安全。

烧损现象GW5型隔离开关的烧损现象主要表现为金属机构的结构变形和金属表面的烧蚀损伤。

烧损现象同样也会导致机器的性能下降、使用寿命减短，需要采取及时有效的措施以减少其发生。

开关发热、热烟、冒热气开关发热、热烟、冒热气等现象是GW5型隔离开关运行时的常见表现，其主要原因是设备的线圈过热、导电部件接头过热或设备内部发生热弯曲等现象。

35kv柱上高压隔离开关型号-GW4-GW5陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关制造有限公司GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。

它广泛地应用在我国35-110千伏的输变电网路中。

多年来我厂不断对本产品进行了改进。

产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。

为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。

完善化的产品，电气和机械性能均有较大提高。

35kv高压隔离开关主要是：1、泄漏比：普通性达到1.7CM/KV防污型达到2.5CM/KV。

2、导电部分对地***空气距离：35kv为400mm60kv为630mm、110kv为1000mm。

3、动稳定电流：主闸刀达到100A；接地刀达到47KA。

热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。

4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。
