空间数据的拓扑关系

  • 格式：doc
  • 大小：94.00 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

空间数据的拓扑关系教学资料

空间数据的拓扑关系教学资料

空间数据的拓扑关系空间数据的拓扑关系1.空间数据的拓扑关系地理信息系统同其它一些事务信息处理系统如银行管理系统，图书检索系统的主要区别在于地理信息系统中具有大量几何目标信息。

这些几何目标信息还包含两类信息，一类是目标本身的位置信息；另一类是地物间的空间关系信息。

如果忽略几何目标间的空间关系信息，那么从数据结构的角度看，地理信息系统的数据结构就可以设计成通常事务信息处理系统的形式。

也就是说，由于地理信息系统必须同时考虑几何目标的空间关系、地物位置信息及特征信息，致使地理信息系统的数据结构比较复杂。

为了研究几何目标的空间关系，在此引入拓扑关系的概念。

2. 拓扑的基本概念几何信息和拓扑关系是地理信息系统中描述地理要素的空间位置和空间关系的不可缺少的基本信息。

其中几何信息主要涉及几何目标的坐标位置、方向、角度、距离和面积等信息，它通常用解析几何的方法来分析。

而空间关系信息主要涉及几何关系的“相连”、“相邻”、“包含”等信息，它通常用拓扑关系或拓扑结构的方法来分析。

拓扑关系是明确定义空间关系的一种数学方法。

在地理信息系统中用它来描述并确定空间的点、线、面之间关系及属性，并可实现相关的查询和检索。

从拓扑观点出发，关心的是空间的点、线、面之间的联接关系，而不管实际图形的几何形状。

因此，几何形状相差很大的图形，它们的拓扑结构却可能相同。

图3-4(a)(b)所表示的图，其几何形状不同，但它们结点间拓扑关系是相同的，均可用图3-4(c)所示结点邻接矩阵表示。

(c)中交点为1处表示相应纵横两结点相连。

同样，图3-5(a)(b)所表示的图，其几何形状完全不同，但各面块之间的拓扑邻接关系完全相同，如图3-5(c)邻接矩阵所示，(c)中交点为1处表示相应的两个面相邻。

总之，拓扑关系反映了空间实体之间的逻辑关系，它不需要坐标、距离信息，不受比例尺限制，也不随投影关系变化。

因此，在地理信息系统中，了解拓扑关系对空间数据的组织，空间数据的分析和处理都具有非常重要的意义。

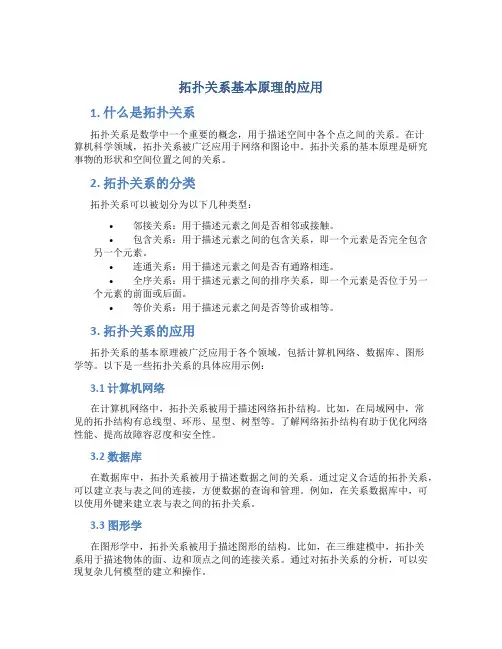

拓扑关系基本原理的应用

拓扑关系基本原理的应用

拓扑关系基本原理的应用1. 什么是拓扑关系拓扑关系是数学中一个重要的概念，用于描述空间中各个点之间的关系。

在计算机科学领域，拓扑关系被广泛应用于网络和图论中。

拓扑关系的基本原理是研究事物的形状和空间位置之间的关系。

2. 拓扑关系的分类拓扑关系可以被划分为以下几种类型：•邻接关系：用于描述元素之间是否相邻或接触。

•包含关系：用于描述元素之间的包含关系，即一个元素是否完全包含另一个元素。

•连通关系：用于描述元素之间是否有通路相连。

•全序关系：用于描述元素之间的排序关系，即一个元素是否位于另一个元素的前面或后面。

•等价关系：用于描述元素之间是否等价或相等。

3. 拓扑关系的应用拓扑关系的基本原理被广泛应用于各个领域，包括计算机网络、数据库、图形学等。

以下是一些拓扑关系的具体应用示例：3.1 计算机网络在计算机网络中，拓扑关系被用于描述网络拓扑结构。

比如，在局域网中，常见的拓扑结构有总线型、环形、星型、树型等。

了解网络拓扑结构有助于优化网络性能、提高故障容忍度和安全性。

3.2 数据库在数据库中，拓扑关系被用于描述数据之间的关系。

通过定义合适的拓扑关系，可以建立表与表之间的连接，方便数据的查询和管理。

例如，在关系数据库中，可以使用外键来建立表与表之间的拓扑关系。

3.3 图形学在图形学中，拓扑关系被用于描述图形的结构。

比如，在三维建模中，拓扑关系用于描述物体的面、边和顶点之间的连接关系。

通过对拓扑关系的分析，可以实现复杂几何模型的建立和操作。

3.4 地理信息系统在地理信息系统中，拓扑关系被用于描述地理空间中的对象之间的关系。

通过建立拓扑关系，可以实现地理空间数据的分析、查询和可视化。

例如，在地图上可以通过拓扑关系查找某个地点周围的其他地点。

3.5 机器人导航在机器人导航中，拓扑关系被用于描述机器人在环境中的运动特性。

通过建立环境的拓扑结构，可以实现机器人的路径规划和导航。

例如，在室内环境中，可以使用拓扑关系来描述房间之间的连接关系，从而指导机器人移动。

测绘技术中的空间拓扑关系分析和拓扑错误修复

测绘技术中的空间拓扑关系分析和拓扑错误修复

测绘技术中的空间拓扑关系分析和拓扑错误修复随着科技的发展，测绘技术在地理信息系统（GIS）中扮演着重要的角色。

测绘技术的一项重要任务是分析和描述地理空间数据的拓扑关系，同时对拓扑错误进行修复。

本文将深入探讨测绘技术中的空间拓扑关系分析和拓扑错误修复的方法和应用。

一、空间拓扑关系分析空间拓扑关系指地理空间对象之间的相对关系，比如包含关系、相邻关系、重叠关系等。

在测绘技术中，准确地描述和分析空间拓扑关系对于地理数据的正确性和可靠性至关重要。

1. 点线面拓扑关系在测绘技术中，点、线、面是最基本的地理数据要素。

点线面之间的拓扑关系包括点在线上、点在面内、线和面的相交关系等。

通过对这些拓扑关系的分析，可以推导出更复杂的拓扑关系，如面面相邻、面面重叠等。

2. 拓扑关系的判断方法对于简单的拓扑关系，可以通过几何计算来判断，如点与线的距离、点是否在面内等。

而对于复杂的拓扑关系，一般采用拓扑数据结构来存储和处理地理数据。

常见的拓扑数据结构包括面拓扑结构、边界模型和四边形表面数据结构等。

3. 拓扑关系的应用空间拓扑关系的分析在地理信息系统中有着广泛的应用。

比如，在城市规划中，通过对地块之间的相邻关系进行分析，可以识别出合适的用地布局；在交通规划中，分析道路之间的相交和相连关系，可以优化交通网络的设计。

二、拓扑错误修复由于测绘数据的复杂性和多样性，地理数据中常常存在着各种各样的拓扑错误。

拓扑错误不仅会导致地理信息系统的数据不准确，还会影响到后续的分析和应用。

因此，及时发现和修复拓扑错误是非常重要的。

1. 常见的拓扑错误在测绘数据中，常见的拓扑错误包括重叠、断裂、缝隙等。

重叠错误指不同地理要素之间存在重叠关系，如建筑物之间的重叠；断裂错误指地理要素之间存在中断或断裂，如道路中间出现断裂；缝隙错误指地理要素之间存在间隔或缝隙，如线要素没有完全贴合面要素。

2. 拓扑错误修复方法拓扑错误的修复可以通过不同的方法来实现。

常见的方法包括：a. 自动修复：使用算法或软件工具来自动检测和修复拓扑错误。

空间数据结构与数据库数据模型

空间数据结构与数据库数据模型

三、空间数据结构与GIS数据模型地理信息系统所处理的数据与一般事务性信息系统如银行管理系统、图书检索系统不同。

GIS的数据处理不仅包括所研究对象的属性关系，还包括研究对象的空间位臵以及空间拓扑关系等信息，数据量大，结构复杂。

因此，人们对GIS中的数据结构和数据模型进行了大量的研究，并发展了一整套空间数据处理的算法。

一、空间数据结构的概念数据结构是指数据的组织形式，可以分为抽象数据结构(或称逻辑结构)和数据存贮结构(或称物理结构)来进行研究。

所谓抽象数据结构是指人们仅从概念上描绘数据之间的排列和联系，而并不涉及数据和具体程序管理细节。

数据存贮结构则是为实现某一抽象数据结构而具体设计的数据存贮管理方式.是依照任务的不同，软件系统和设计者的不同而改变的，具有一定的特殊性，是前者的一个具体实现。

地理空间数据在GIS中的流向可以认为经历了四个阶段。

用户认知的数据结构输入GIS系统后转换成为GIS空间数据结构，然后，为有效地进行数据管理，将其转化为数据库结构，最后按某种特定程式以硬件结构写入存贮介质。

上述流程即为数据的输入过程。

地理空间实体可以抽象为点、线、面三种基本地形要素来表示它的位臵、形状、大小、高低等。

---点(零维)：又称为元素或像元，是一个数据点，具有一对(x，y)坐标相至少—个属性，逻辑上不能再分。

这里所谓逻辑上不能再分是指抽象的点而不是几何点，因为事实上抽象的点可以是实体线段或面块，对某个比例尺或图像分辨率而言，它们可以被抽象为以一对坐标表示的数据点。

---线：是由一个(x,y)坐标对序列表示的具有相同属性的点的轨迹。

线的形状决定坐标对序列的排列顺序，线上每个点有不多于二个邻点。

地理实体，如河流、道路、地形线、公共设施走廊、区域边界、地质界线等均属线状地物，其特点是线上各点有相同的公共属性并至少存在一个属性。

---面：是以(x,y)坐标对的集合表示的具有相同属性的点的轨迹。

面的形状不受各点坐标对排列顺序的影响。

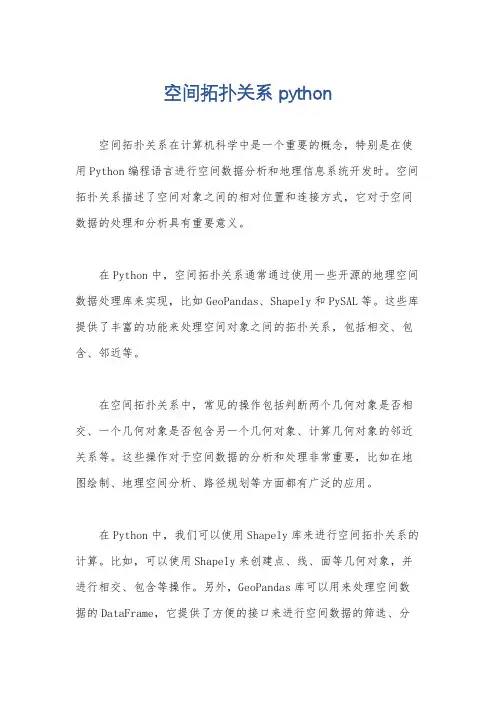

空间拓扑关系 python

空间拓扑关系 python

空间拓扑关系 python
空间拓扑关系在计算机科学中是一个重要的概念，特别是在使用Python编程语言进行空间数据分析和地理信息系统开发时。

空间拓扑关系描述了空间对象之间的相对位置和连接方式，它对于空间数据的处理和分析具有重要意义。

在Python中，空间拓扑关系通常通过使用一些开源的地理空间数据处理库来实现，比如GeoPandas、Shapely和PySAL等。

这些库提供了丰富的功能来处理空间对象之间的拓扑关系，包括相交、包含、邻近等。

在空间拓扑关系中，常见的操作包括判断两个几何对象是否相交、一个几何对象是否包含另一个几何对象、计算几何对象的邻近关系等。

这些操作对于空间数据的分析和处理非常重要，比如在地图绘制、地理空间分析、路径规划等方面都有广泛的应用。

在Python中，我们可以使用Shapely库来进行空间拓扑关系的计算。

比如，可以使用Shapely来创建点、线、面等几何对象，并进行相交、包含等操作。

另外，GeoPandas库可以用来处理空间数据的DataFrame，它提供了方便的接口来进行空间数据的筛选、分
析和可视化，从而更好地理解空间拓扑关系。

除了这些库之外，还有一些其他的Python库和工具可以用来处理空间拓扑关系，比如Fiona、GDAL、Cartopy等。

这些工具都为Python开发者提供了丰富的选择，可以根据具体的需求和项目来选择合适的工具和库来处理空间数据和拓扑关系。

总之，空间拓扑关系在Python中有着广泛的应用，通过使用开源的地理空间数据处理库，我们可以方便地进行空间拓扑关系的计算和分析，从而更好地处理和理解空间数据。

希望这些信息对你有所帮助。

《林业S技术》期末考试复习题及参考答案

《林业S技术》期末考试复习题及参考答案

林业3S技术复习题（课程代码332024）一、名词解释1、遥感：2、大气窗口：3、全球定位系统：4、缓冲区：5、栅格数据：6、空间数据的拓扑关系7、GPS相对定位：8、地理信息系统：9、地理坐标系：10、电磁波：二、单选题1、为了消除遥感原始数据受大气、传感器性能等各种因素的影响，必须进行多方面的处理，其中包括（）A．影像加强B．影像增强C．辐射校正D．影像还原2、遥感按传感器工作时电磁辐射源的分类，分为（）A．有影像式B．无影像式C．主动式D．摄影式3、相对航高是指以（）为基准面的航高A．机场平面B．海平面C．地平面D．摄影区平均平面4、通过摄影机镜头中心S作像平面的垂线，其垂足叫做（）A．像底点B．像主点C．地底点D．等角点5、摄影机主光轴方向与铅垂线的夹角叫做（）A．垂直角B．仰角C．倾斜角D．俯角6、过像主点的像水平线（与主纵线垂直的所有线），叫做（）A．主纵线B．主横线C．等比线D．地平线7、航空摄影中，航向为南北飞行时，其像片编号多在像幅的（）A．南面B．东西面C．北面D．南北面8、投影差δ与地物高差h、像主点至像点的距离r、像片比例尺m、摄影机焦距f之间的关系应该是（）A．投影差δ与地物高差h成反比B．投影差δ与像主点至像点的距离r成反比C．投影差δ与像片比例尺m成反比D．投影差δ与摄影机焦距f成正比9、航空像片的比例尺是像片上与地面上对应的距离长度之比，它与（）有关。

A．航高B．摄影机型C．地物长度D．地物部位10、航空像片具有立体效果，但在立体观察时，必须是（）A．任意航线中的两张像片B．同一航线中的两张像片C．上下航线中的两张像片D．同一航线中的相邻两张像片11、航空像片立体观察时，由于像片对所处的平面位置不同，立体效应也不同，其中：零立体（无立体）是（）A．左像片在左，右像片在右B．左像片在右，右像片在左C．左右像片都各旋转90度D．右像片在上，右像片在下12、为了突出和显示目标物的特征，提高遥感图像的目视判读性能，最常用方法是光学影像增强处理，在林业上常用的方法有（）A．提高清晰度B．影像放大C．密度分割D．立体观察13、矢量图像是通过（）的方式来表示点、线、面实体的位置。

空间数据拓扑关系的自动生成

空间数据拓扑关系的自动生成
简单面复杂面
图3
图4
多边形一般包括：多边形号、中心点坐标、多边形属性数据、多边形的组成弧段号、多边形岛的信息，考虑到组成弧段的方向和多边形顶点序列的方向存在的可能的不一致性以及效率问题，可以改为记录下组成多边形的弧段指针和方向性信息，即弧段与多边形的方向是否一致，对于岛的信息则通过将构成变形的边线分块来处理的方式体现，比如多边形包含岛屿，则可以使多边形的外边界成为多边形的第一部分，岛屿作为多边形的二、三、四等部分的方式加以解决。多边形的数据结构可以表示如下：
List<Arc*> Arcs；//弧段集合
List<Arc*> NewArcs；//处理后的弧段集合
void BreakArc(Arc *arc)
{
Arc * first=0；//打断后的第一部分
Arc * second=0；//打断后的第一部分
bool IsSelfCross=false；
int LineCountofArc=弧段所包含的直线段数目；
拓扑关系自动生成算法的一般过程为：
1．弧段处理，使整幅图形中的所有弧段，除在端点处相交外，没有其他交点，即没有相交或自相交的弧段。
2．结点匹配，建立结点、弧段关系。
3．建立多边形，以左转算法或右转算法跟踪，生成多边形，建立多边形与弧段的拓扑关系。
4．建立多边形与多边形的拓扑关系。
5．调整弧段的左右多边形标识号。
Node * _end; //终止结点指针
Polygon * _LeftPolygon; //弧段左多边形指针
Polygon * _RightPolygon; //弧段右多边形指针
public:
Arc() {…}; //构造函数
~Arc() {…}; //析构函数

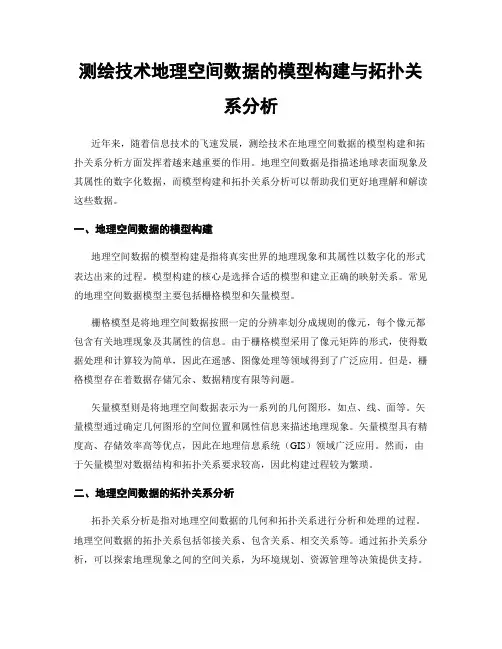

测绘技术地理空间数据的模型构建与拓扑关系分析

测绘技术地理空间数据的模型构建与拓扑关系分析

测绘技术地理空间数据的模型构建与拓扑关系分析近年来，随着信息技术的飞速发展，测绘技术在地理空间数据的模型构建和拓扑关系分析方面发挥着越来越重要的作用。

地理空间数据是指描述地球表面现象及其属性的数字化数据，而模型构建和拓扑关系分析可以帮助我们更好地理解和解读这些数据。

一、地理空间数据的模型构建地理空间数据的模型构建是指将真实世界的地理现象和其属性以数字化的形式表达出来的过程。

模型构建的核心是选择合适的模型和建立正确的映射关系。

常见的地理空间数据模型主要包括栅格模型和矢量模型。

栅格模型是将地理空间数据按照一定的分辨率划分成规则的像元，每个像元都包含有关地理现象及其属性的信息。

由于栅格模型采用了像元矩阵的形式，使得数据处理和计算较为简单，因此在遥感、图像处理等领域得到了广泛应用。

但是，栅格模型存在着数据存储冗余、数据精度有限等问题。

矢量模型则是将地理空间数据表示为一系列的几何图形，如点、线、面等。

矢量模型通过确定几何图形的空间位置和属性信息来描述地理现象。

矢量模型具有精度高、存储效率高等优点，因此在地理信息系统（GIS）领域广泛应用。

然而，由于矢量模型对数据结构和拓扑关系要求较高，因此构建过程较为繁琐。

二、地理空间数据的拓扑关系分析拓扑关系分析是指对地理空间数据的几何和拓扑关系进行分析和处理的过程。

地理空间数据的拓扑关系包括邻接关系、包含关系、相交关系等。

通过拓扑关系分析，可以探索地理现象之间的空间关系，为环境规划、资源管理等决策提供支持。

邻接关系是指地理现象之间的接触或相邻关系。

例如，邻接关系可以描述两个区域是否相邻、两条道路是否连接等。

包含关系是指一个地理现象是否完全包含另一个地理现象。

例如，包含关系可以描述一个地区是否完全包含在另一个地区内部。

相交关系是指两个地理现象是否相交。

例如，相交关系可以描述两条道路是否交叉。

拓扑关系分析可以通过各种算法和工具来实现。

较为经典的拓扑关系分析方法包括缓冲区分析、网络分析、点线面关系分析等。

智慧树答案地理信息系统(甘肃林业职业技术学院)知到课后答案章节测试2022年

智慧树答案地理信息系统(甘肃林业职业技术学院)知到课后答案章节测试2022年

第一章1.地理信息系统的构成主要包括（）5 个部分。

答案:硬件、软件、数据、人员、基础设施2.下列有关GIS的叙述错误的是（）。

答案:GIS从用户的角度可分为实用型的与应用型。

3.信息是通过数据形式来表示的，是加载在数据之上的。

答案:对4.GIS是在计算机软硬件支持下，以采集、存贮、管理、检索、分析和描述空间物体的地理分布数据及与之相关的属性，并回答用户问题等为主要任务的技术系统。

答案:对5.GIS与CAD系统两者都有空间坐标，都能把目标和参考系统联系起来，都能描述图形拓扑关系，也能处理属性数据，因而无本质差别。

答案:错6.GIS技术起源于计算机地图制图技术，因此，地理信息系统与计算机地图制图系统在本质上是同一种系统。

答案:错7.常用的GIS软件有MapGIS、CAD、MapInfo、ArcGIS等。

答案:错8.在GIS数据中，把非空间数据称为统计数据。

答案:错9.GIS与机助制图的差异在于具有强大的空间分析能力。

答案:对10.UNIX属于GIS专业软件。

答案:错第二章1.在GIS中，明确定义空间结构关系的数学方法称为：（）。

答案:拓扑关系2.现需要得到一张地图的栅格数据，最捷径的输入方法是：（）。

答案:扫描数字化输入3.下面不属于GIS数据来源的是：（）。

答案:4D产品4.描述地理实体本身位置、形状和大小等的数据为（）。

答案:几何数据5.地理数据一般具有的三个基本特征是（）。

答案:空间特征、属性特征和时间特征6.矢量结构的特点是（）。

答案:定位明显、属性隐含7.存在于空间图形的同类元素之间的拓扑关系是（）。

答案:拓扑邻接8.对一幅地图而言，要保持同样的精度，栅格数据量要比矢量数据量（）。

答案:大9.在栅格数据获取过程中，为减少信息损失提高精度可采取的方法是（）。

答案:缩小栅格单元面积10.栅格数据表示地物的精度取决于（）。

答案:栅格尺寸的大小11.对同一幅地图而言，矢量结构与栅格结构相比（）。

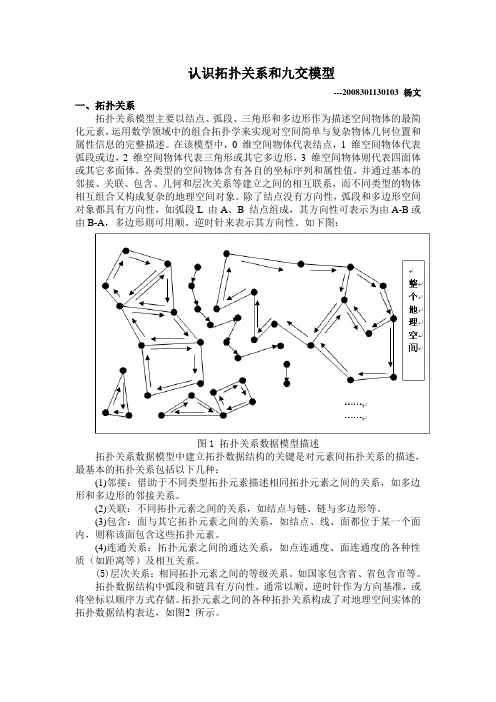

拓扑关系和九交模型

拓扑关系和九交模型

认识拓扑关系和九交模型---2008301130103 杨文一、拓扑关系拓扑关系模型主要以结点、弧段、三角形和多边形作为描述空间物体的最简化元素，运用数学领域中的组合拓扑学来实现对空间简单与复杂物体几何位置和属性信息的完整描述。

在该模型中，0 维空间物体代表结点，1 维空间物体代表弧段或边，2 维空间物体代表三角形或其它多边形，3 维空间物体则代表四面体或其它多面体，各类型的空间物体含有各自的坐标序列和属性值，并通过基本的邻接、关联、包含、几何和层次关系等建立之间的相互联系，而不同类型的物体相互组合又构成复杂的地理空间对象。

除了结点没有方向性，弧段和多边形空间对象都具有方向性，如弧段L 由A、B 结点组成，其方向性可表示为由A-B或由B-A，多边形则可用顺、逆时针来表示其方向性。

如下图：图1 拓扑关系数据模型描述拓扑关系数据模型中建立拓扑数据结构的关键是对元素间拓扑关系的描述，最基本的拓扑关系包括以下几种：(1)邻接：借助于不同类型拓扑元素描述相同拓扑元素之间的关系，如多边形和多边形的邻接关系。

(2)关联：不同拓扑元素之间的关系，如结点与链、链与多边形等。

(3)包含：面与其它拓扑元素之间的关系，如结点、线、面都位于某一个面内，则称该面包含这些拓扑元素。

(4)连通关系：拓扑元素之间的通达关系，如点连通度、面连通度的各种性质（如距离等）及相互关系。

(5)层次关系：相同拓扑元素之间的等级关系。

如国家包含省、省包含市等。

拓扑数据结构中弧段和链具有方向性，通常以顺、逆时针作为方向基准，或将坐标以顺序方式存储。

拓扑元素之间的各种拓扑关系构成了对地理空间实体的拓扑数据结构表达，如图2 所示。

图2 拓扑关系空间数据模型示例不同拓扑元素的拓扑关系可在空间实体几何表示的同时来建立，也可单独建立不同的关系表。

若在实体进行几何表达的同时建立拓扑关系，可在关系数据库中存储各类型几何元素数据的同时存储对应的拓扑关系，如图3 所示。

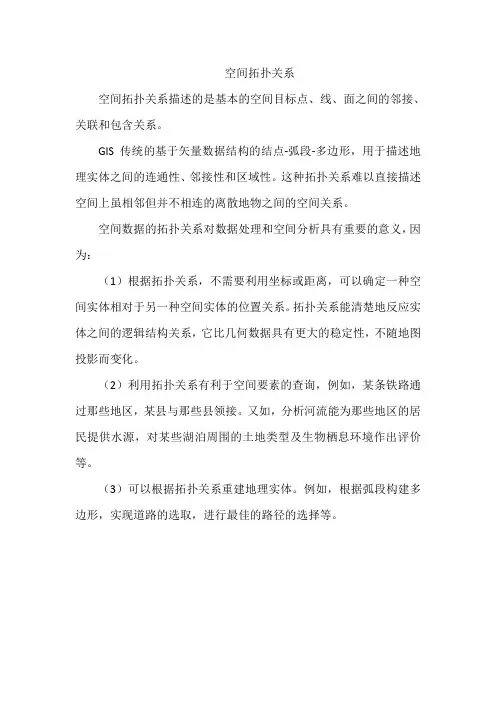

空间拓扑关系
